第三章磁场 章末测试卷二(答案含解析)—人教版高中物理选修3-1 同步训练

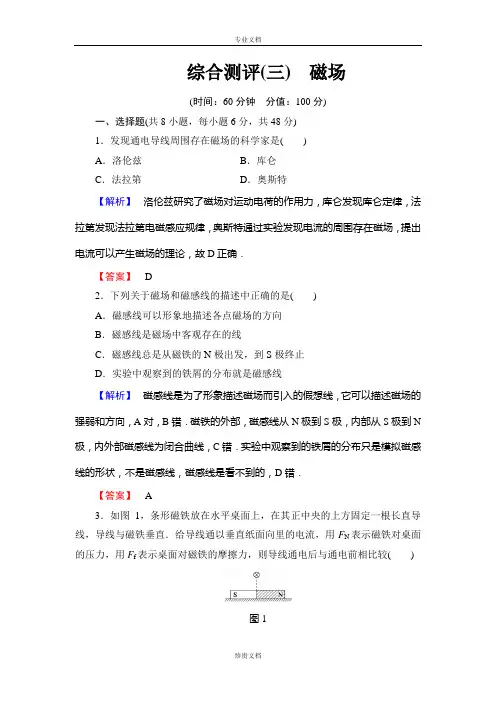

综合测评(三)磁场(时间：60分钟分值：100分)一、选择题(共8小题，每小题6分，共48分)1．发现通电导线周围存在磁场的科学家是()A．洛伦兹B．库仑C．法拉第D．奥斯特【解析】洛伦兹研究了磁场对运动电荷的作用力，库仑发现库仑定律，法拉第发现法拉第电磁感应规律，奥斯特通过实验发现电流的周围存在磁场，提出电流可以产生磁场的理论，故D正确．【答案】 D2．下列关于磁场和磁感线的描述中正确的是()A．磁感线可以形象地描述各点磁场的方向B．磁感线是磁场中客观存在的线C．磁感线总是从磁铁的N极出发，到S极终止D．实验中观察到的铁屑的分布就是磁感线【解析】磁感线是为了形象描述磁场而引入的假想线，它可以描述磁场的强弱和方向，A对，B错．磁铁的外部，磁感线从N极到S极，内部从S极到N 极，内外部磁感线为闭合曲线，C错．实验中观察到的铁屑的分布只是模拟磁感线的形状，不是磁感线，磁感线是看不到的，D错．【答案】 A3．如图1，条形磁铁放在水平桌面上，在其正中央的上方固定一根长直导线，导线与磁铁垂直．给导线通以垂直纸面向里的电流，用F N表示磁铁对桌面的压力，用F f表示桌面对磁铁的摩擦力，则导线通电后与通电前相比较()图1A．F N减小，F f＝0 B．F N减小，F f≠0C．F N增大，F f＝0 D．F N增大，F f≠0【解析】由于磁铁在导线所在处的磁感应强度方向水平向左，由左手定则知，磁铁对通电导线的作用力竖直向上，由牛顿第三定律可知，通电导线对磁铁的作用力竖直向下，使磁铁与桌面间的压力变大；由于通电导线对磁铁的作用力竖直向下，因此磁铁没有水平运动趋势，故C正确．【答案】 C4．在磁感应强度为B0、方向竖直向上的匀强磁场中，水平放置一根通电长直导线，电流的方向垂直于纸面向里．如图2所示，a、b、c、d是以直导线为圆心的同一圆周上的四点，在这四点中()图2A．c、d两点的磁感应强度大小相等B．a、b两点的磁感应强度大小相等C．c点的磁感应强度的值最小D．b点的磁感应强度的值最大【解析】通电直导线在c点的磁感应强度方向与B0的方向相反，b、d两点的电流磁场与B0垂直，a点电流磁场与B0同向，由磁场的叠加知c点的合磁感应强度最小．【答案】 C5．一个带电粒子沿垂直于磁场的方向射入一匀强磁场，粒子的一段径迹如图3所示，径迹上的每一小段可近似看成圆弧．由于带电粒子使沿途的空气电离，粒子的能量逐渐减小(带电荷量不变)．从图中可以确定()图3A．粒子从a到b，带正电B．粒子从b到a，带正电C．粒子从a到b，带负电D．粒子从b到a，带负电【答案】 B6．“月球勘探者号”空间探测器运用高科技手段对月球近距离勘探，在月球重力分布、磁场分布及元素测定方面取得了新成果．月球上的磁场极其微弱，通过探测器拍摄电子在月球磁场中的运动轨迹，可分析月球磁场的强弱分布情况，图4是探测器通过月球表面a、b、c、d四个位置时，拍摄到的电子运动轨迹照片．设电子速率相同，且与磁场方向垂直，则可知四个位置的磁场从强到弱的排列正确的是()图4A．B b→B a→B d→B c B．B d→B c→B b→B aC．B c→B d→B a→B b D．B a→B b→B c→B d【解析】电子在磁场中做匀速圆周运动，由题图可知在a、b、c、d四图可知，半中电子运动轨迹的半径大小关系为R d＞R c＞R b＞R a，由半径公式R＝m vqB径越大，磁感应强度越小，所以B a＞B b＞B c＞B d，D正确．【答案】 D7．每时每刻都有大量宇宙射线向地球射来，如图5所示，地磁场可以改变射线中大多数带电粒子的运动方向，使它们不能到达地面，这对地球上的生命有十分重要的意义．假设有一个带正电的宇宙射线粒子正垂直于地面向赤道射来，在地磁场的作用下，它将()图5A．向东偏转B．向南偏转C．向西偏转D．向北偏转【解析】赤道附近的地磁场方向水平向北，一个带正电的射线粒子竖直向下运动时，据左手定则可以确定，它受到水平向东的洛伦兹力，故它向东偏转，A正确．【答案】 A8．如图6所示，质量为m，带电荷量q的小球从P点静止释放，下落一段距离后进入正交的匀强电场和匀强磁场，电场方向水平向左，磁场方向垂直纸面向里，则小球在通过正交的电场和磁场区域时的运动情况是()图6A．一定做曲线运动B．轨迹一定是抛物线C．可能做匀速直线运动D．可能做匀加速直线运动【解析】小球从P点静止释放，下落一段距离后进入正交的匀强电场和匀强磁场中后一定会受到电场力和洛伦兹力．电场力和重力会对小球做正功，洛伦兹力不做功．小球的动能会增加，即速度变大，且速度的方向也会发生变化．洛伦兹力也会变大，方向也会改变．小球运动的速度和加速度的大小、方向都会改变．所以运动情况是一定做曲线运动．【答案】 A二、填空题(共2小题，共22分)9．(10分)将长为1 m的导线ac从中点b折成如图7所示的形状，放入B＝0.08 T的匀强磁场中，abc平面与磁场垂直．若在导线abc中通入25 A的直流电，则整个导线所受安培力大小为________N.图7【解析】折线abc受力等效于a和c连线受力，由几何知识可知ac＝32m，F＝ILB sin θ＝25×0.08×32×sin 90° N＝3N.【答案】 310．(12分)如图8所示，在x轴的上方(y≥0)存在着垂直于纸面向外的匀强磁场，磁感应强度为B.在原点O有一个离子源向x轴上方的各个方向发射出质量为m，电荷量为q的正离子，速率都为v.对那些在xOy平面内运动的离子，在磁场中可能到达的最大值为x＝________，y＝________.图8【解析】正离子在匀强磁场中做匀速圆周运动，其偏转方向为顺时针方向，射到y轴上最远的离子是沿x轴负方向射出的离子．而射到x轴上最远的离子是沿y轴正方向射出的离子．这两束离子可能到达的最大x、y值恰好是圆周的直径，如图所示．【答案】 2m v qB 2m v qB三、计算题(本题共2小题，共30分)11．(12分)如图9所示，在倾角为37°的光滑斜面上水平放置一条长为0.2 m 的直导线PQ ，两端以很软的导线通入5 A 的电流．当加一个竖直向上的B ＝0.6 T 的匀强磁场时，PQ 恰好平衡，则导线PQ 的重力为多少？(sin 37°＝0.6)图9【解析】 对通电导线受力分析如图所示．由平衡条件得：F 安＝mg tan 37°，又F 安＝BIL ，代入数据得：G ＝mg ＝BIL tan 37°＝0.6×5×0.234N ＝0.8 N. 【答案】 0.8 N12．(18分)质量为m ，电荷量为q 的带负电粒子自静止开始，经M 、N 板间的电场加速后，从A 点垂直于磁场边界射入宽度为d 的匀强磁场中，该粒子离开磁场时的位置P 偏离入射方向的距离为L ，如图10所示．已知M 、N 两板间的电压为U ，粒子的重力不计．图10(1)正确画出粒子由静止开始至离开匀强磁场时的轨迹图(用直尺和圆规规范作图)；求匀强磁场的磁感应强度B .【解析】 (1)作粒子经电场和磁场的轨迹图，如图(2)设粒子在M 、N 两板间经电场加速后获得的速度为v ，由动能定理得：qU ＝12m v 2①粒子进入磁场后做匀速圆周运动，设其半径为r ，则：q v B ＝m v 2r ②由几何关系得：r 2＝(r －L )2＋d 2③联立①②③式得：磁感应强度B ＝2LL 2＋d 22mU q .【答案】 (1)轨迹图见解析 (2)2LL 2＋d 22mU q。

《磁场》单元测试题一、选择题1．下面所述的几种相互作用中；通过磁场而产生的有A ．两个静止电荷之间的相互作用B ．两根通电导线之间的相互作用C ．两个运动电荷之间的相互作用D ．磁体与运动电荷之间的相互作用 2．关于磁场和磁感线的描述；正确的说法有A ．磁极之间的相互作用是通过磁场发生的；磁场和电场一样；也是一种物质B ．磁感线可以形象地表现磁场的强弱与方向C ．磁感线总是从磁铁的北极出发；到南极终止D ．磁感线就是细铁屑在磁铁周围排列出的曲线；没有细铁屑的地方就没有磁感线 3．关于磁铁磁性的起源；安培提出了分子电流假说；他是在怎样的情况下提出的 A ．安培通过精密仪器观察到了分子电流B ．安培根据环形电流的磁场与磁铁相似而提出的C ．安培根据原子结构理论；进行严格推理得出的D ．安培凭空想出来的4．如图1所示；在空间中取正交坐标系Oxyz （仅画出正半轴）；沿x 轴有一无限长通电直导线；电流沿x 轴正方向；一束电子（重力不计）沿y =0；z =2的直线上（图中虚线所示）作匀速直线运动；方向也向x 轴正方向；下列分析可以使电了完成以上运动的是 A ．空间另有且仅有沿Z 轴正向的匀强电场B ．空间另有且仅有沿Z 轴负向的匀强电场C ．空间另有且仅有沿y 轴正向的匀强磁场D ．空间另有且仅有沿y 轴负向的匀强磁场5．如图2所示；在边界PQ 上方有垂直纸面向里的匀强磁场；一对正、负电子同时从边界上的O 点沿与PQ 成θ角的方向以相同的速v 射入磁场中。

则正、负电子A ．在磁场中的运动时间相同B ．在磁场中运动的轨道半径相同C ．出边界时两者的速相同D ．出边界点到O 点处的距离相等6．如图3所示的圆形区域里；匀强磁场的方向垂直纸面向里；有一束速率各不相同的质子自A 点沿半径方向射入磁场；这些质子在磁场中（不计重力）A ．运动时间越长；其轨迹对应的圆心角越大B ．运动时间越长；其轨迹越长C ．运动时间越长；其射出磁场区域时速率越大D ．运动时间越长；其射出磁场区域时速的偏向角越大7．用两个一样的弹簧吊着一根铜棒；铜棒所在虚线范围内有垂直于纸面的匀强磁场；棒中通以自左向右的电流（如图4所示）；当棒静止时；弹簧秤的读数为F 1；若将棒中的电流方向反向；当棒静止时；弹簧秤的示数为F 2；且F 2＞F 1；根据这两个数据；可以确定A ．磁场的方向B ．磁感强的大小C ．安培力的大小D ．铜棒的重力图1 图3图28．如图5所示；质量为m 的带电小物块在绝缘粗糙的水平面上以初速v 0开始运动．已知在水平面上方的空间内存在方向垂直纸面向里的水平匀强磁场；则以下关于小物块的受力及运动的分析中；正确的是A ．若物块带正电；一定受两个力；做匀速直线运动B ．若物块带负电；一定受两个力；做匀速直线运动C ．若物块带正电；一定受四个力；做减速直线运动D ．若物块带负电；一定受四个力；做减速直线运动9．在光滑绝缘水平面上；一轻绳拉着一个带电小球绕竖直方向的轴Ｏ在匀强磁场中做逆时针方向的水平匀速圆周运动；磁场方向竖直向下；其俯视图如图6所示．若小球运动到Ａ点时；绳子突然断开；关于小球在绳断开后可能的运动情况；以下说法正确的是 Ａ．小球仍做逆时针匀速圆周运动；半径不变Ｂ．小球仍做逆时针匀速圆周运动；但半径减小Ｃ．小球做顺时针匀速圆周运动；半径不变 Ｄ．小球做顺时针匀速圆周运动；半径减小10．如图7所示；在水平地面上方有正交的匀强电场和匀强磁场；匀强电场方向竖直向下；匀强磁场方向水平向里。

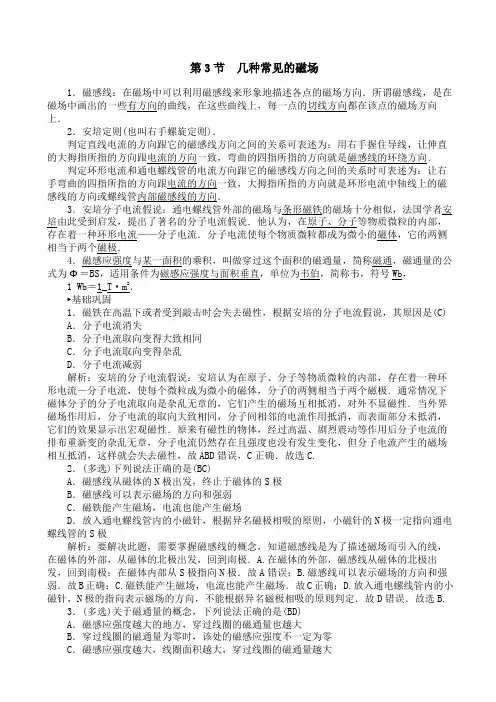

第3节几种常见的磁场1．磁感线：在磁场中可以利用磁感线来形象地描述各点的磁场方向．所谓磁感线，是在磁场中画出的一些有方向的曲线，在这些曲线上，每一点的切线方向都在该点的磁场方向上．2．安培定则(也叫右手螺旋定则)．判定直线电流的方向跟它的磁感线方向之间的关系可表述为：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向．判定环形电流和通电螺线管的电流方向跟它的磁感线方向之间的关系时可表述为：让右手弯曲的四指所指的方向跟电流的方向一致，大拇指所指的方向就是环形电流中轴线上的磁感线的方向或螺线管内部磁感线的方向．3．安培分子电流假说：通电螺线管外部的磁场与条形磁铁的磁场十分相似，法国学者安培由此受到启发，提出了著名的分子电流假说．他认为，在原子、分子等物质微粒的内部，存在着一种环形电流——分子电流．分子电流使每个物质微粒都成为微小的磁体，它的两侧相当于两个磁极．4．磁感应强度与某一面积的乘积，叫做穿过这个面积的磁通量，简称磁通，磁通量的公式为Φ＝BS，适用条件为磁感应强度与面积垂直，单位为韦伯，简称韦，符号Wb，1 Wb＝1_T·m2．►基础巩固1．磁铁在高温下或者受到敲击时会失去磁性，根据安培的分子电流假说，其原因是(C) A．分子电流消失B．分子电流取向变得大致相同C．分子电流取向变得杂乱D．分子电流减弱解析：安培的分子电流假说：安培认为在原子、分子等物质微粒的内部，存在着一种环形电流—分子电流，使每个微粒成为微小的磁体，分子的两侧相当于两个磁极．通常情况下磁体分子的分子电流取向是杂乱无章的，它们产生的磁场互相抵消，对外不显磁性．当外界磁场作用后，分子电流的取向大致相同，分子间相邻的电流作用抵消，而表面部分未抵消，它们的效果显示出宏观磁性．原来有磁性的物体，经过高温、剧烈震动等作用后分子电流的排布重新变的杂乱无章，分子电流仍然存在且强度也没有发生变化，但分子电流产生的磁场相互抵消，这样就会失去磁性，故ABD错误，C正确．故选C.2．(多选)下列说法正确的是(BC)A．磁感线从磁体的N极出发，终止于磁体的S极B．磁感线可以表示磁场的方向和强弱C．磁铁能产生磁场，电流也能产生磁场D．放入通电螺线管内的小磁针，根据异名磁极相吸的原则，小磁针的N极一定指向通电螺线管的S极解析：要解决此题，需要掌握磁感线的概念，知道磁感线是为了描述磁场而引入的线，在磁体的外部，从磁体的北极出发，回到南极．A.在磁体的外部，磁感线从磁体的北极出发，回到南极；在磁体内部从S极指向N极．故A错误；B.磁感线可以表示磁场的方向和强弱．故B正确；C.磁铁能产生磁场，电流也能产生磁场．故C正确；D.放入通电螺线管内的小磁针，N极的指向表示磁场的方向，不能根据异名磁极相吸的原则判定．故D错误．故选B.3．(多选)关于磁通量的概念，下列说法正确的是(BD)A．磁感应强度越大的地方，穿过线圈的磁通量也越大B．穿过线圈的磁通量为零时，该处的磁感应强度不一定为零C．磁感应强度越大，线圈面积越大，穿过线圈的磁通量越大D．穿过线圈的磁通量大小可用穿过线圈的磁感线的条数来衡量解析：对于匀强磁场中穿过回路的磁通量：当回路与磁场平行时，磁通量Φ为零；当线圈与磁场垂直时，磁通量Φ最大，Φ＝BS.当回路与磁场方向的夹角为α时，磁通量Φ＝BSsin α.根据这三种情况分析．A.当回路与磁场平行时，磁通量Φ为零，则磁感应强度越大，穿过闭合回路的磁通量不一定越大．故A错误．B.磁通量Φ为零时，可能回路与磁场平行，则磁感应强度不一定为零．故B正确．C.根据磁通量Φ＝BSsin α，磁通量的变化可能由B、S、α的变化引起，磁感应强度越大，线圈面积越大，穿过线圈的磁通量不一定越大．故C错误．D.穿过线圈的磁通量的大小可用穿过线圈的磁感线的条数来衡量．故D正确．故选BD.4．如图所示，一矩形线框，从abcd位置移动到a′b′c′d′位置的过程中，关于穿过线框的磁通量的变化情况，下列叙述正确的是(线框平行于纸面移动)(D)A．一直增加B．一直减少C．先增加后减少D．先增加，再减少直到零，然后再增加，最后减少解析：bc边移到导线位置之前磁通量垂直纸面向外增加，之后磁通量减小到0，这时导线位于线框中间位置，再向右移时磁通量垂直纸面向里又增加，直到ad边与导线重合，再往右移磁通量最后又变小．5．下列关于磁感线的叙述，正确的是(C)A．磁感线是真实存在的，细铁粉撒在磁铁附近，我们看到的就是磁感线B．磁感线始于N极，终于S极C．磁感线和电场线一样，不能相交D．沿磁感线方向磁场减弱解析：本题考查磁感线，磁感线是为了形象地描绘磁场而假设的一组有方向的曲线，曲线上每一点的切线方向表示磁场方向，曲线疏密表示磁场强弱，在磁铁外部磁感线从N极到S 极，内部从S极至N极，磁感线不相交，故选C.6．如下图所示，a、b是直线电流的磁场，c、d是环形电流的磁场，e、f是螺线管电流的磁场，试在各图中补画出电流方向或磁感线方向．解析：根据安培定则，可以确定a中电流方向垂直纸面向里，b中电流的方向从下向上，c中电流方向是逆时针，d中磁感线的方向向下，e中磁感线方向向左，f中磁感线的方向向右．答案：见解析►能力提升7．如图所示，一根通电直导线垂直放在磁感应强度为1 T的匀强磁场中，以导线为中心，R为半径的圆周上有a、b、c、d四个点，已知c点的实际磁感应强度为0，则下列说法中正确的是(C)A．直导线中电流方向垂直纸面向里B．a点的磁感应强度为 2 T，方向向右C．b点的磁感应强度为 2 T，方向斜向下，与B成45°角D．d点的磁感应强度为0解析：由c点磁感应强度为0可得电流产生的B′＝B＝1 T，方向水平向左，再运用安培定则判断电流在a、b、d各点的磁场方向分别为向右、向下、向上，且大小均为1 T，故对于a点，Ba ＝2 T；对于b点，Bb＝B2＋B2bi＝ 2 T，方向斜向下，与B的方向成45°角；对于d点，同理可得Bd＝ 2 T，方向斜向上，与B的方向成45°角．8．关于磁现象的电本质，下列说法中正确的是(B)A．磁与电紧密联系，有磁必有电，有电必有磁B．不管是磁体的磁场还是电流的磁场都起源于电荷的运动C．永久性磁铁的磁性不是由运动电荷产生的D．根据安培假说可知，磁体内分子电流总是存在的，因此，任何磁体都不会失去磁性解析：磁与电是紧密联系的，但“磁生电”、“电生磁”都有一定的条件，运动的电荷产生磁场，但一个静止的点电荷周围就没有磁场，分子电流假说揭示了磁现象的电本质，磁铁的磁场和电流的磁场一样都是由运动电荷产生的．磁体内部只要当分子电流取向大体一致时，就显示出磁性；当分子电流取向不一致时，就没有磁性．所以本题的正确选项为B.9．铁环上绕有绝缘的通电导线，电流方向如图所示，则铁环中心O处的磁场方向(A)A．向下 B．向上C．垂直于纸面向里 D．垂直于纸面向外解析：铁环左侧上端为N极，右侧上端也为N极，在环中心叠加后，在中心O磁场方向向下．。

§1、2磁现象和磁场、磁感应强度【典型例题】【例1】某同学在北京将一根质量分布均匀的条形磁铁用一条细线悬挂起来，使它平衡并呈水平状态，悬线系住条形磁铁的位置是：（ ）A 、磁体的重心处B 、磁铁的某一磁极处C 、磁铁重心的北侧D 、磁铁重心的南侧【解析】由于地球是一个大磁体，存在地磁场，其磁感线的分布如图所示。

在地球表面除了赤道附近的地磁场呈水平方向（和地面平行）外，其它地方的地磁场方向均不沿水平方向。

a北京附近的地磁场方向如图（a ）所示，若在此处悬挂条形磁铁，且悬挂点在重心，则它在地磁场的作用下，静止时它将沿着地磁场方向，如图（b ）所示，显然不能水平。

若将悬挂点移至重心的北侧，如图（c ）所示，则根据平衡条件确定它能在水平位置平衡。

【答案】C【例2】如图所示，有一根直导线上通以恒定电流I ，方向垂直指向纸内，且和匀强磁场B 垂直，则在图中圆周上，磁感应强度数值最大的点是（A ）A 、a 点B 、b 点C 、c 点D 、d 点【解析】磁感应强度是矢量，若在某一个空间同时存在多个磁场，那么某一点的磁感应强度是各个磁场在该点场强的矢量和。

图中通电直导线产生的磁场的方向顺时针方向，在a 点两个磁场同方向，磁感应强度为两者之和；在c 点两个磁场反向，磁感应强度为两者之差；b 、d 两点的合场强由平行四边形法则来确定。

【答案】A【例3】根据磁感应强度的定义式B=ILF ，下列说法中正确的是（D ） A 、在磁场中某确定位置，B 与F 成正比，与I 、L 的乘积成反比B 、一小段能通电直导线在空间某处受磁场力F=0，那么该处的B 一定为零C 、磁场中某处的B 的方向跟电流在该处受磁场力F 的方向相同D 、一小段通电直导线放在B 为零的位置，那么它受到磁场力F 也一定为零【解析】磁感应强度是表征磁场强弱的物理量，确定的磁场中的确定点的磁感应强度是一个确定的值，它由磁场本身决定的，与磁场中是否有通电导体，及导体的长度，电流强度的大小，以及磁场作用力的大小无关。
