槽身横断面型式和尺寸确定

槽身横断面型式矩形和U形两种（图1）。大流量渡槽多采用矩形，中小流量可采用矩形也可采用U形。矩形槽身常是钢筋混凝土或预应力钢筋混凝土结构，U形槽身还可采用钢丝网水泥或预应力钢丝网水泥结构。U形薄壳槽身是一种轻型而经济的结构，它具有水力条件好、纵向刚度较大而横向内力小等优点。钢丝网水泥U形薄壳槽身槽壁厚度一般只有2～3㎝，省材料、弹性好、抗拉强度大、重量轻、吊装方便、施工可不立模板、造价较低。缺点是抗冻和耐久性能差，施工 工艺要求较高，如果施工质量不高，容易引起表面剥落，钢丝网锈蚀、甚至产生裂缝漏水等现象。

图1 槽身断面形式

（a）设拉杆的矩形槽；（b）设肋的矩形槽；（c）设拉杆的U形槽

一般中小流量无通航要求，槽顶设拉杆[图1（a），其间距为1～2m以增加侧墙稳定并改善槽身横向受力条件；如有通航要求则不设拉杆，而适当加大侧墙厚度；也可做成变厚度的，或沿槽长方向每隔一定距离加一道肋，以增加侧墙的稳定[图1（b）。对于通过流量40～50m3/s 以上的大型渡槽，或由于通航要求需要较大的槽宽时，为了减小底板厚度，可在底板下面两侧边纵梁内再设一根或几根中纵梁，而成为多纵梁矩形槽（图2）。

图2 多纵梁矩形槽图 图3 U形槽身断面图

钢筋混凝土矩形及U 形槽身横断面的造型，主要取决于槽身的宽深比。由于水力条件与结构受力条件的矛盾，实际设计中一般根据结构受力条件及节省材料的原则来选择宽深比。

对于大流量或有通航要求的、需要较大槽宽的矩形槽，其宽深比不受上述经验尺寸的限制。

槽身侧墙通常都作纵梁考虑，由于侧墙薄而高，故在设计中除考虑强度外，还应考虑侧向稳定，

- 2 - 版权所有，仿冒及翻印必究 水工建筑物知识点

一般以侧墙厚度t与侧墙高H 的比值t/H作为衡量指标，其经验数据为：

对于有拉杆的矩形槽：161~1211Ht，常用厚度20~10tcm;

对于有拉杆的U 形槽：151~1011Ht，常用厚度10~5t。

钢筋混凝土U形槽常采用半圆形加直段的断面形式。为了便于布置纵向受力钢筋，并增加槽壳的纵向刚度以利于满足底部抗裂要求，常将槽底弧形段加厚，如图3所示。在照顾纵横向受力条件的要求下，拟定断面尺寸时，可参考下列经验数据：

槽壁厚度：51~101tR，常用8～15cm；

直线段：ta)5.2~5.1(，b1(～)2t，c1(～)2t，06.0~2.0Rf。

槽底尺寸：0t1(～)5.1t,0d5.0(～)6.00R；0s35.0(～)4.0t。

图中3的S0上是从d0两端分别向槽壳外缘作切线的水平投影长度，可由作图求出。

合集下载

渡槽槽身的计算

渡槽槽身的计算

- 1 -

渡槽计算书

一、 水力计算，拟定渡槽尺寸

初步选取每节槽身长度14.2m

，槽身底坡

i=1

1000

，取该渡槽槽壁糟率

n=0.013

，设底宽b=2.5m

，①按设计水深h=2.75m

过水面积：2

Ab2.52.756.875hm

湿周：22.522.758Xbhm

水力半径：0.859A

Rm

X

11

1

66211

0.85975/

0.013CRms

n

流量：31

m

i6.875750.85915.1

1000QACR

s

满足设计要求

②按校核水深h=2.9m

过水面积：2

Ab2.52.97.25hm

湿周：22.522.98.3Xbhm

水力半径：0.873A

Rm

X

11

1

66211

0.87375.2/

0.013CRms

n

流量：31

m

i7.2575.20.87316.1

1000QACR

s

满足校核要求

二、槽身计算

纵向受拉钢筋配筋计算（满槽水+人群荷载） - 2 - 1、内力计算

：

（1）、半边槽身(见下图)每米长度的自重值



1g

KN

1.052250.7131.552.213

mgkgRCggSAg



栏杆横杆

每米内：

2.50.6

KN

0.30.1250.713

m

2g



横杆

半边槽身面积：

(0.30.4)0.1

0.80.10.31.1520.40.4222.80.30.080.3452

2

0.160.070.840.160.3452S





满槽水时半边槽身每米长度承受水重设计值（忽略托乘长度）

2221.100.52.52.911039.875

QkQwKN

qqV

m



水

半边槽身每米长度承受人群荷载设计值：

21.202.5113

kQkKN

qq

m



总的均布荷载：80.088KN

P

m

槽身跨度取7m

新密市东方红灌区宋沟渡槽设计

新密市东方红灌区宋沟渡槽设计

第３４卷第３１期　２　０　０　８年１　１月　山　西　建　筑　ＳＨＡＮＸＩ　ＡＲＣＨＩＴＥ　兀ｊＫＥ　ＶｏＩ．３４　Ｎｏ．３１　Ｎｏｖ．２００８　・３５７・　

・水利工程・　

文章编号：１００９—６８２５｛２００８１３１—０３５７—０２　

新密市东方红灌区宋沟渡槽设计　

高涛　赵芮　

摘要：由于宋沟渡槽设计具有渡槽设计的代表性，因此对其进行了位置选择，水力计算等的整体布置，并进行了槽身与　

支撑结构的尺寸拟定，内力计算，渡槽稳定性计算，配筋，细部结构的设置等，旨在最终确保渡槽施工的顺利进行。　

关键词：渡槽，配筋，稳定　中图分类号：ＴＶ６７２．３　文献标识码：Ａ　

１　工程概况　

东方红灌区设计灌溉面积５．２万亩，宋沟位置原为过路倒　

虹，为减少每年清淤工作量，现改为过路渡槽。根据实测１／５００　

地形图，两侧坡脚间距离为２２．０　ＩＴＩ，路面宽７．０　ｎｌ，边坡１：２，渡槽　

按１０．０　ｍ和５．０　ＩＴＩ跨布孔，共布置６孔１０　ｎｌ跨，１孔５　ｍ跨，总　

长度６５　ｍ，与两侧渠道顺接。渡槽槽身采用拉杆式钢筋混凝土矩　

形结构，下部采用钢筋混凝土排架及条形基础。本工程区地震基　

本烈度为７度，计算荷载时考虑地震作用，按７度设防。上下游　

渠底宽度基本相同，２．７４　ｍ；渠道设计流量与相应渡槽的流量相　

同，渠道内水深为相应流量下的均匀流水深，本地区基本风压为　

０．３　ｋＮ／ｍ２，该区多年平均风速５　ｍ／ｓ～８　ｍ／ｓ，最大风速２２　ｍ／ｓ，　渡槽槽身上不设人行道，施工期最大人群荷载为３．０　ｋＮ／ｍ２；渡　

加桩过程中实际弦高同用简易方法推算的弦高的差值见表１。　表１加桩点计算对比表　

点　半径　１／４　弦高　四等分点弦高　号　ｍ　圆心角　口ｌ临　ｍ　实际弦高　Ⅵ　简易推算弦高／ｍ　差值／ｒａｍ　ｊｄ１　２０　９．３７９　１７．２ｏ０　１．０６２　０．２６７　０．２６６　２　ｊｄ２　１５０　５．１７２　１０．３６９　２．４３８　０．６１０　０．６０９　１　ｊｄ３　１８　１７．３２４　１７，６６３　３．１９２　０．８１６　０．７９８　１８　ｊｄ４　１５　２３．０５９　：１８．４９３）　４．６０２　１．１９７　１．１５１　（４７）　ｊｄ５　１８　２７．４４９　（１７．６６３）　７．６４９　２．Ｏ２４　１．９１２　（１１２）　ｊｄ６　４０　２０．１４６　（１４　４４７）　９．４９０　２．４４５　２．３７２　（７２）　ｊｄ７　１５Ｏ　４　３６５　１０　３６９　１．７３８　０　４３５　０．４３５　０　ｊｄ８　３０　５．７８１　１５．５３１　０．６０９　０　１５２　０．１５２　０　ｊｄ９　３０　７．３１７　１５．５３１　０．９７３　０．２４４　０　２４３　１　ｊｄｌ０　２０　１８　２６０　（１７．２００）　３．９２７　１．ｏ０６　０．９８２　（２４）　

渡槽设计计算书

渡槽设计计算书

1

一、设计基本资料

1.1工程综合说明

根据丰田灌区渠系规划，在灌区输水干渠上需建造一座跨越小禹河的渡槽，由左岸向右岸输水。渡槽槽址及渡槽轴线已由规划选定（见渡槽槽址地形图）。渡槽按4级建筑物设计。

1.2气候条件

槽址地区位于大禹乡境内，植被良好。夏季最高气温36℃，冬季最低气温－32℃，最大冻层深度1.7m。地区最大风力为9级，相应风速v = 24 m / s。

1.3水文条件

根据水文实测及调查，槽址处小禹河平时基流量在0.2—0.4 m3/S之间，有时断流。洪水多发生在每年7、8月份；春汛一般发生在每年3月上旬，但流量不大。经水文计算，槽址处设计洪水位为1242.41m，相应流量 Q = 698 m3/S；最高洪水位为1243.83m，相应流量 Q = 1075 m3/S。据调查，洪水中漂浮物多为树木、牲畜，最大不超过400 kg。在春汛中无流冰发生。

槽址处小禹河两岸表层为壤土分布；表层以下及河床为砂卵石分布（见渡槽轴线断面图）。地基基本承载力壤土为34 t / m2；砂卵石为43 t / m2。

1.4工程所需材料要求

在建材方面，距槽址50km大禹镇有县办水泥厂一座，水泥质量合格，可满足渡槽建造水泥需要；槽址附近有大量砂石骨料分布，质量符合混凝土拌制需要，运距均在5km以内；槽址东北禹王山有石料可供开采，运距350km。

1.5上、下游渠道资料

根据灌区渠系规划，渡槽上下游渠道坡降均为1/5000。渠道底宽按设计流量计算

2.7 m，边坡1：1.5，采用混凝土板衬砌。渠道设计流量6立方米每秒, 加大流量7.5立方米每秒。渠道堤顶超高0.5m。

根据灌区渠系规划，上游渠口（左岸）水面高程加大流量时为1251.04m。下游渠口（右岸）水面高程加大流量时为1250.54m。渠口位置见渡槽槽址地形图。 2

1.6设计要求

1、学生须在规定期限内独立完成下述毕业设计内容并提交纸质版和电子版毕业设计各一份。

渡槽设计

渡槽设计

毕业设计

小禹河渡槽设计

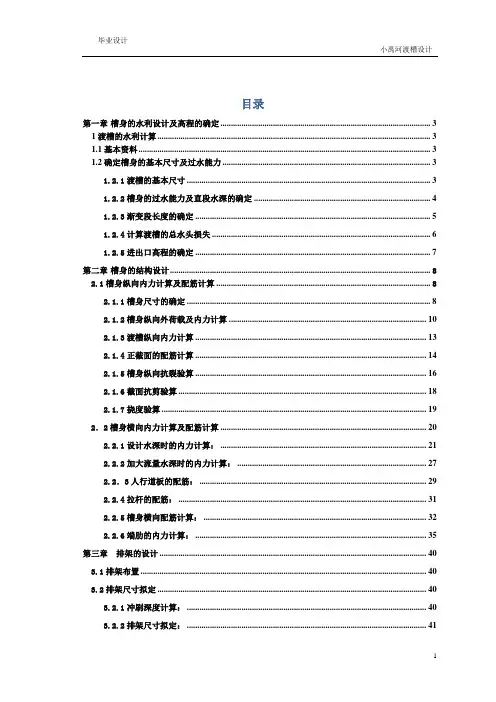

1 目录
