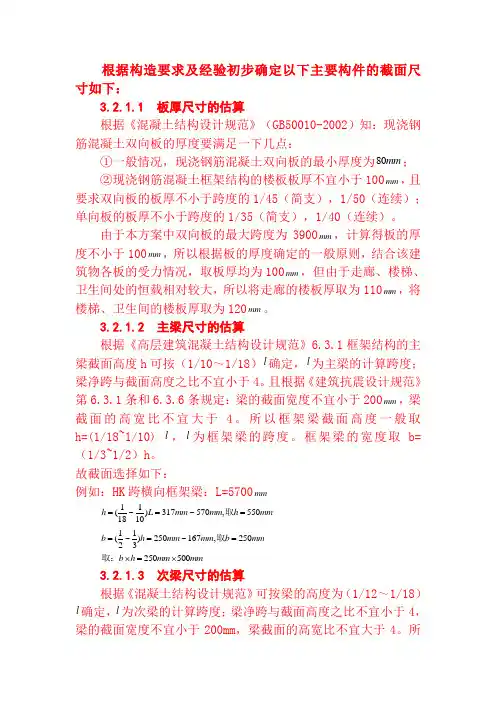

根据构造要求及经验初步确定以下主要构件的截面尺寸如下：3.2.1.1 板厚尺寸的估算根据《混凝土结构设计规范》（GB50010-2002）知：现浇钢筋混凝土双向板的厚度要满足一下几点：①一般情况，现浇钢筋混凝土双向板的最小厚度为80mm ； ②现浇钢筋混凝土框架结构的楼板板厚不宜小于100mm ，且要求双向板的板厚不小于跨度的1/45（简支），1/50（连续）；单向板的板厚不小于跨度的1/35（简支），1/40（连续）。
由于本方案中双向板的最大跨度为3900mm ，计算得板的厚度不小于100mm ，所以根据板的厚度确定的一般原则，结合该建筑物各板的受力情况，取板厚均为100mm ，但由于走廊、楼梯、卫生间处的恒载相对较大，所以将走廊的楼板厚取为110mm ，将楼梯、卫生间的楼板厚取为120mm 。
3.2.1.2 主梁尺寸的估算根据《高层建筑混凝土结构设计规范》6.3.1框架结构的主梁截面高度h 可按（1/10～1/18）l 确定，l 为主梁的计算跨度；梁净跨与截面高度之比不宜小于4。
且根据《建筑抗震设计规范》第6.3.1条和6.3.6条规定：梁的截面宽度不宜小于200mm ，梁截面的高宽比不宜大于4。
所以框架梁截面高度一般取h=(1/18~1/10) l ，l 为框架梁的跨度。
框架梁的宽度取b=（1/3~1/2）h 。
故截面选择如下：例如：HK 跨横向框架梁：L=5700mm11()317570,5501810h L mm mm h mm =~=~=取 11()250167,25023b h mm mm b mm =~=~=取 250500b h mm mm ⨯=⨯取：3.2.1.3 次梁尺寸的估算根据《混凝土结构设计规范》可按梁的高度为（1/12～1/18）l 确定，l 为次梁的计算跨度；梁净跨与截面高度之比不宜小于4，梁的截面宽度不宜小于200mm ，梁截面的高宽比不宜大于4。
所以框架梁截面高度一般取h=(1/18~1/12) l ，l 为次梁的跨度。

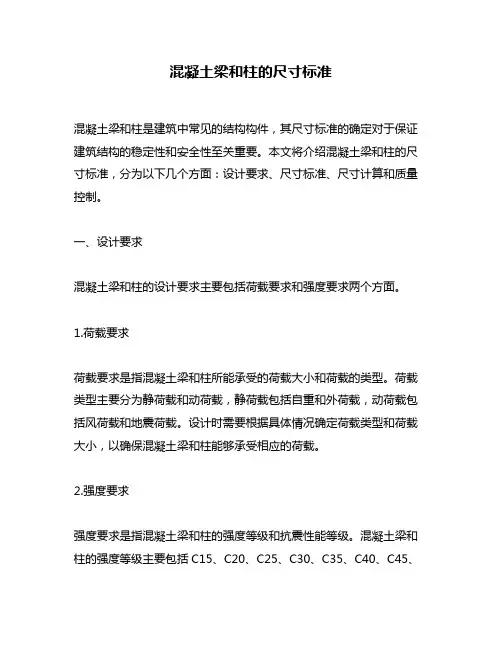

混凝土梁和柱的尺寸标准混凝土梁和柱是建筑中常见的结构构件，其尺寸标准的确定对于保证建筑结构的稳定性和安全性至关重要。
本文将介绍混凝土梁和柱的尺寸标准，分为以下几个方面：设计要求、尺寸标准、尺寸计算和质量控制。
一、设计要求混凝土梁和柱的设计要求主要包括荷载要求和强度要求两个方面。
1.荷载要求荷载要求是指混凝土梁和柱所能承受的荷载大小和荷载的类型。
荷载类型主要分为静荷载和动荷载，静荷载包括自重和外荷载，动荷载包括风荷载和地震荷载。
设计时需要根据具体情况确定荷载类型和荷载大小，以确保混凝土梁和柱能够承受相应的荷载。
2.强度要求强度要求是指混凝土梁和柱的强度等级和抗震性能等级。
混凝土梁和柱的强度等级主要包括C15、C20、C25、C30、C35、C40、C45、C50、C55、C60等多个等级，不同等级的混凝土强度不同，需要根据具体情况确定。
抗震性能等级主要包括一般性能、抗震性能和极限性能等级，需要根据建筑的抗震要求确定。
二、尺寸标准混凝土梁和柱的尺寸标准主要包括截面尺寸、长度、钢筋直径和间距等方面。
1.截面尺寸混凝土梁和柱的截面尺寸是指横截面的大小和形状。
其尺寸应根据设计要求确定。
梁的截面尺寸主要包括宽度和高度两个方面，宽度一般为跨度的1/4~1/3，高度一般为跨度的1/10~1/12。
柱的截面尺寸主要包括边长和截面形状两个方面，边长一般为柱高的1/8~1/10，截面形状可以为矩形、圆形、多边形等。
2.长度混凝土梁和柱的长度是指构件的长度。
其长度应根据设计要求确定。
梁的长度一般为跨度的1.2~1.5倍，柱的长度一般为柱高的6~10倍。
3.钢筋直径和间距混凝土梁和柱中常常需要加入钢筋以提高其强度和抗震性能。
钢筋的直径和间距应根据设计要求确定。
在一般情况下，钢筋的直径一般为6~32mm，间距一般为50~200mm。
三、尺寸计算混凝土梁和柱的尺寸计算需要根据设计要求进行。
一般情况下，尺寸计算需要考虑构件所能承受的荷载大小、强度等级、抗震性能等级等因素。
3.2 结构布置3.2.1 结构布置一般原则① 截面宽度不宜小于200mm 。
② 截面高宽比不宜大于4。
③ 净跨与截面高度之比不宜小于4。
梁的截面尺寸取决于构件的跨度、荷载大小、支承条件以及建筑设计要求等因素，根据工程经验，为了满足正常使用极限状态等的要求（比如梁的扰度不能过大的限制），对于多跨连续主次梁取值范围如下：框架梁截面高度宜取为框架梁跨度）；（l l h )8/1~14/1(= 框架梁截面宽度宜取；h b )2/1~3/1(=次梁截面高度宜取为次梁跨度）；（l l h )12/1~18/1(= 次梁截面宽度宜取；h b )2/1~3/1(=mm ，屋面板板厚不小于60mm ，双向板板厚不小于80mm 。
① 截面的宽度和高度，四级或不超过2层时不宜小于300mm ，一、二、三级且超过2层时不宜小于400mm ，圆柱的直径，四级或不超过2层时不宜小于350mm ，一、二、三级且超过2层时不宜小于450mm 。
② 剪跨比宜大于2。
③ 截面长边与短边的边长比不宜大于3。
3.2.2 现浇混凝土梁、板、柱截面尺寸估算本设计在2轴～20轴布置横向框架梁跨度为8.9m 、6.5m ，根据所学知识跨度不一致，则经验估算梁截面高度也会导致不一样，但是为了使结构在施工中，不因截面高度导致底部钢筋的通长布置，否则在截面突变外锚固在柱内钢筋过多，影响柱混凝土浇筑质量，故横向框架梁取最大值进行截面估算。
框架梁截面高度应满足mm l h )1050~600(8400)8/1~14/1()8/1~14/1(===，取mm h 700=，截面宽度应满足mm h b )350~233(700)2/1~3/1()2/1~3/1(===，取mm b 300=。
本设计在A 轴、C 轴、D 轴、E 轴上布置纵向框架连系梁，以最大跨度8.4m 进行截面估算。
纵向框架连系梁截面高度应满足)1050~600(8400)8/1~14/1()8/1~14/1(===l hmm ，取mm h 650=，截面宽度应满足mm h b )325~216(650)2/1~3/1()2/1~3/1(===取mm b 300=。

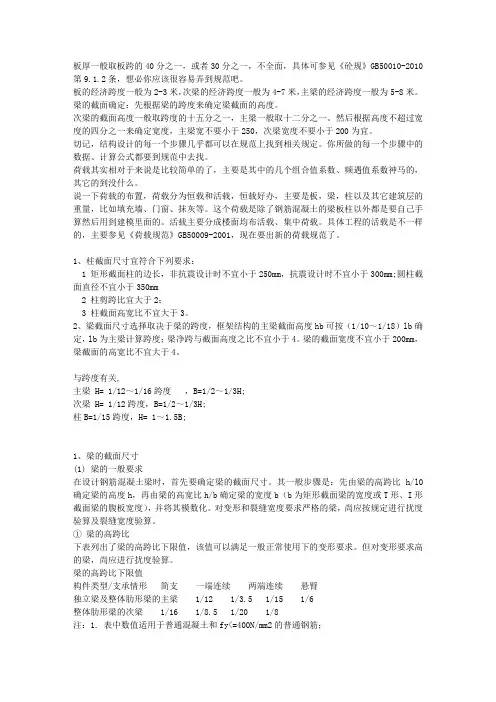

板厚一般取板跨的40分之一，或者30分之一，不全面，具体可参见《砼规》GB50010-2010第9.1.2条，想必你应该很容易弄到规范吧。
板的经济跨度一般为2-3米，次梁的经济跨度一般为4-7米，主梁的经济跨度一般为5-8米。
梁的截面确定：先根据梁的跨度来确定梁截面的高度。
次梁的截面高度一般取跨度的十五分之一，主梁一般取十二分之一。
然后根据高度不超过宽度的四分之一来确定宽度，主梁宽不要小于250，次梁宽度不要小于200为宜。
切记，结构设计的每一个步骤几乎都可以在规范上找到相关规定。
你所做的每一个步骤中的数据、计算公式都要到规范中去找。
荷载其实相对于来说是比较简单的了，主要是其中的几个组合值系数、频遇值系数神马的，其它的到没什么。
说一下荷载的布置，荷载分为恒载和活载，恒载好办，主要是板，梁，柱以及其它建筑层的重量，比如填充墙、门窗、抹灰等。
这个荷载是除了钢筋混凝土的梁板柱以外都是要自己手算然后用到建模里面的。
活载主要分成楼面均布活载、集中荷载。
具体工程的活载是不一样的，主要参见《荷载规范》GB50009-2001，现在要出新的荷载规范了。
1、柱截面尺寸宜符合下列要求：1 矩形截面柱的边长，非抗震设计时不宜小于250mm，抗震设计时不宜小于300mm;圆柱截面直径不宜小于350mm2 柱剪跨比宜大于2；3 柱截面高宽比不宜大于3。
2、梁截面尺寸选择取决于梁的跨度，框架结构的主梁截面高度hb可按（1/10～1/18）lb确定，lb为主梁计算跨度；梁净跨与截面高度之比不宜小于4。
梁的截面宽度不宜小于200mm，梁截面的高宽比不宜大于4。
与跨度有关,主梁 H= 1/12～1/16跨度，B=1/2～1/3H;次梁 H= 1/12跨度，B=1/2～1/3H;柱B=1/15跨度，H= 1～1.5B;1、梁的截面尺寸(1) 梁的一般要求在设计钢筋混凝土梁时，首先要确定梁的截面尺寸。
其一般步骤是：先由梁的高跨比h/l0确定梁的高度h，再由梁的高宽比h/b确定梁的宽度b（b为矩形截面梁的宽度或T形、I形截面梁的腹板宽度），并将其模数化。

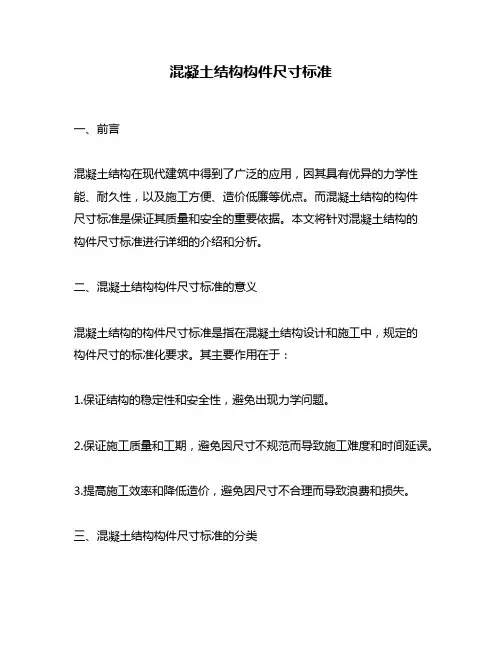

混凝土结构构件尺寸标准一、前言混凝土结构在现代建筑中得到了广泛的应用，因其具有优异的力学性能、耐久性，以及施工方便、造价低廉等优点。
而混凝土结构的构件尺寸标准是保证其质量和安全的重要依据。
本文将针对混凝土结构的构件尺寸标准进行详细的介绍和分析。
二、混凝土结构构件尺寸标准的意义混凝土结构的构件尺寸标准是指在混凝土结构设计和施工中，规定的构件尺寸的标准化要求。
其主要作用在于：1.保证结构的稳定性和安全性，避免出现力学问题。
2.保证施工质量和工期，避免因尺寸不规范而导致施工难度和时间延误。
3.提高施工效率和降低造价，避免因尺寸不合理而导致浪费和损失。
三、混凝土结构构件尺寸标准的分类混凝土结构构件尺寸标准可以分为两类：1.设计标准：主要包括混凝土结构构件的尺寸、形状、比例、位置等要求。
其目的在于保证结构的力学性能和稳定性，避免出现不良后果。
2.施工标准：主要包括施工工艺、浇筑顺序、抹灰厚度、养护周期等要求。
其目的在于保证施工质量和工期，避免出现质量问题和延误。
四、混凝土结构构件尺寸标准的具体要求1.墙体（1）墙体厚度：普通住宅外墙厚度应大于240mm，内墙厚度应大于120mm；公共建筑外墙厚度应大于300mm，内墙厚度应大于180mm。
（2）墙体高度：普通住宅外墙高度应不超过15m，内墙高度应不超过10m；公共建筑外墙高度应不超过25m，内墙高度应不超过20m。
（3）墙体开洞尺寸：开洞尺寸应按照设计要求，一般不应大于墙体宽度的60%。
2.柱子（1）柱子截面尺寸：柱子截面尺寸应按照设计要求，一般不应小于300mm×300mm。
（2）柱子高度：柱子高度应按照设计要求，一般不应超过6m。
（3）柱子间距：柱子间距应按照设计要求，一般不应大于6m。
3.梁（1）梁截面尺寸：梁截面尺寸应按照设计要求，一般不应小于250mm×400mm。
（2）梁跨度：梁跨度应按照设计要求，一般不应超过6m。
（3）梁间距：梁间距应按照设计要求，一般不应大于6m。
22钢筋混凝土课程设计计算书以4轴线框架计算一、框架计算简图及柱、梁、板尺寸估算1、计算简图中杆件以计算轴线表示，柱取截面形心线，梁也取截面形心线；框架层高，除底层外的其它各层，都取建筑层高即 4.2m ，底层计算高度 h=0.50+1.0+4.50= 6.0m ，梁板混凝土取 C 30, f c =15N/m^框架横梁截面：梁高 h=(1/8 〜1/12)L=900 〜600mm (L=7200mm),取 h=700mm b=(1/2 〜1⑶h=350 〜200mm ,取 b=250mm 截面为矩形。
次梁高 h=(1/12 〜1/20)L=330 〜180mm(L=3900mm),取 h=300 mm b=200mm 在 L=7200 布置两条次梁。
楼板厚取100mm ,(屋面板厚取120mm 。
2、验算柱截面尺寸 b*h=400*500荷载估算：荷载标准值按10〜13KN/m 估算，取13.0KN/m 2计。
中柱负荷面积为：(7.20+7.20 ) /2.0*3.90 = 28.08m 2。
则中柱柱底承受荷载标准值为：28.08*13.0*5=1825.2KN 。
中柱按轴心受压进行验算，此时可假定，受压纵筋总的配筋率批 p=1 %纵向受压系数=1 (混凝土取C 30)于是有：N=1.20*1825.2=2190.24 KIN轴压比取0.902Ac= N /0.90f c =162240mm2 2取 Ac=b*h=400*500=200000mm >162240mm 符合要求。
、荷载计算2 20.5KN/m ;楼面活荷载标准值 4.0KN/m 。
(一)、屋面荷载：1、 10mm 厚混凝土盖板架空层2、 二毡三油沥青防水层3、 20mm 厚水泥砂浆找平层4、 120mm 厚钢筋混凝土屋面板5、 顶棚20mm 厚混合砂浆抹灰及刷白活荷载：不上人屋面 屋面梁自重:柱距 S=3.90m ，跨度 L=7.20m ，屋面活荷载标准值:0.40KN/m 0.35KN/m0.40KN/m 0.12*25=3.0KN/m0.34KN/m合计0.5KN/m24.49KN/m0.25*0.58*25+0.015*2*0.58*17=3.92KN/m（二）、标准层楼面荷载楼面恒载：框架梁自重:0.25*0.60*25+0.015*2*0.60*17=4.06KN/m楼面梁的线荷载（三）、风荷载：（基本风压） 因屋面活荷载较小，故不考虑活载的最不利位置，按满载计算，则框架的线荷载为Q=g+q=25.72+2.54=28.26 kN/m 。
第二章 梁柱截面估算一、梁柱截面估算（1）梁：h b =(1/8～1/12)l b b =(1/2～1/3) h b《建筑抗震设计规范》规定：梁的截面尺寸，宜符合下列各项要求：1、 截面宽度不宜小于200mm ；2、 截面高宽比不宜大于4；3 、净跨与截面高度之比不宜小于4。
（2）柱：柱的截面尺寸一般由满足抗震要求的柱轴压比确定。
A c ≥[]c c f N μ柱轴压力设计值：n Fg N e β=β ：考虑地震作用组合柱轴力增大系数，边柱1.3，不等跨内柱1.25，等跨内柱1.2F ：按简支状态柱的受荷面积g e ：楼面荷载近似取值 12～15KN/m 2n ：验算截面以上楼层层数A c ：柱估算截面面积[]c μ：柱轴压比限值，按抗震等级确定。
《建筑抗震设计规范》规定：柱的截面尺寸，宜符合下列各项要求：1、截面的宽度和高度均不宜小于300mm ；圆柱直径不宜小于350mm 。
2、 剪跨比宜大于2。
3、截面长边与短边的边长比不宜大于3。
二、柱网尺寸,层高和梁柱截面尺寸的确定1、框架结构柱网布置图图2.1 柱网布置图2.计算高度确定计算简图中的杆件以计算轴线表示，柱取截面形心线，梁取截面形心线。
框架计算高度：除底层外的其余各层都取建筑层高。
底层高度取基础顶面到二层楼面梁顶的距离，框架梁的跨度取柱轴线之间的距离。
3、梁柱界面尺寸的确定（1）柱中柱的截面估算按中柱的负荷面积估算底层柱的轴力：恒载 ()()120.50.57.87.27.8 3.052430kN ⨯⨯⨯+⨯+⨯=活载 ()()20.50.57.87.27.8 3.05405kN ⨯⨯⨯+⨯+⨯=估算柱轴力设计值 1.22430 1.44053483v N kN =⨯+⨯=A c ≥[]3521.2 1.2348310 3.44100.8514.3v c cN mm f μ⨯⨯==⨯⨯ 中柱的截面尺寸为600mm ⨯600mm边柱的截面估算：1轴：按边柱的负荷面积估算底层柱的轴力：恒载 ()120.57.20.58.0 3.051188kN ⨯⨯⨯⨯+⨯=活载 ()20.57.20.58.0 3.05198kN ⨯⨯⨯⨯+⨯=[]()3521.3 1.21188 1.4198101.3 1.68100.8514.3c c N Ac mm f μ⨯⨯+⨯⨯≥==⨯⨯ 边柱的截面尺寸为600mm ⨯600mmA 轴：按边柱的负荷面积估算底层柱的轴力：恒载 ()120.58.0 3.6 3.951800kN ⨯⨯⨯+⨯=活载 ()20.58.0 3.6 3.95300kN ⨯⨯⨯+⨯=A c ≥[]()3521.3 1.21800 1.4300101.3 2.55100.8514.3c c N mm f μ⨯⨯+⨯⨯==⨯⨯ 边柱的截面尺寸为600mm ⨯600mm角柱的截面估算：按角柱的负荷面积估算底层柱的轴力：恒载 120.57.8 3.65842.4kN ⨯⨯⨯⨯=活载 20.57.8 3.65140.4kN ⨯⨯⨯⨯=估算柱轴力设计值 1.2842.4 1.4140.41010.88v N kN =⨯+⨯=A c ≥[]3521.3 1.31010.88109.98100.8514.3v c cN mm f μ⨯⨯==⨯⨯ 考虑角柱受作用复杂等因素，暂取角柱截面尺寸为600mm ⨯600mm（2）梁①纵向框架梁1（跨度L=6900mm ）1111(~)(~)6900575~862.58128126501111(~)(~)650216.7~3252 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×650mm②纵向框架梁2（跨度L=2400 mm ）(~)(~)2400200~3008128122501111(~)(~)25083.3~1252 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取考虑一条轴线，取梁的截面尺寸为250mm ×250mm③纵向框架梁3（L=7000 mm ） 1111(~)(~)7000583.3~8758128127001111(~)(~)700233.3~3502 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×700mm④横向框架梁4（跨度L=3900 mm ） 1111(~)(~)3900325~487.58128124001111(~)(~)400133.3~2002 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×400m⑤次梁1（跨度L=3900mm ） 1111(~)(~)3900243.8~325121612163001111(~)(~)300100~1502 3.02 3.0150h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为150mm ×300mm⑥次梁2（跨度L=1500mm ）(~)(~)150093.8~125121612162001111(~)(~)20066.7~1002 3.02 3.0150h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为150mm ×200mm⑦悬臂梁（L=1200 mm ）h ≥L/6=1200/6=200mm取h=400mm梁的截面尺寸为250mm ×400mm（3） 板尺寸的确定此结构楼层统一采用现浇楼板a.单向板的截面设计要点： 现浇钢筋混凝土单向板的厚度h 除应满足建筑功能外，还应符合下列要求：跨度小于1500mm 的屋面板 h ≥50mm 跨度大于等于1500mm 的屋面板 h ≥60mm 民用建筑楼板 h ≥60mm 工业建筑楼板 h ≥70mm 行车道下的楼板 h ≥80mm 此外，为了保证刚度，单向板的厚度尚应不小于跨度的1/40（连续板）、1/35（简支板）以及1/12（悬挑板）。
3.2 结构布置3.2.1 结构布置一般原则3.2.1.1 现浇混凝土梁结构布置原则 3.2.1.1.1 框架梁截面基本要求根据《建筑抗震设计规范》GB50011-2010第6.3.1条规定：梁的截面尺寸应满足框架的基本抗震构造措施，宜符合下列各项要求： ① 截面宽度不宜小于200mm 。
② 截面高宽比不宜大于4。
③ 净跨与截面高度之比不宜小于4。
3.2.1.1.2 主次梁截面确定基本要求梁的截面尺寸取决于构件的跨度、荷载大小、支承条件以及建筑设计要求等因素，根据工程经验，为了满足正常使用极限状态等的要求（比如梁的扰度不能过大的限制），对于多跨连续主次梁取值范围如下：框架梁截面高度宜取为框架梁跨度）；（l l h )8/1~14/1(= 框架梁截面宽度宜取；h b )2/1~3/1(=次梁截面高度宜取为次梁跨度）；（l l h )12/1~18/1(= 次梁截面宽度宜取；h b )2/1~3/1(= 3.2.1.2 现浇混凝土板结构布置原则根据《混凝土结构设计规范》GB50010-2010第9.1.2条规定：现浇混凝土板的尺寸是根据板的跨厚比确定：钢筋混凝土单向板不大于30，双向板不大于40，且现浇钢筋混凝土板的厚度不应小于《混凝土结构设计规范》GB50010-2010表9.1.2规定：单向板板厚不小于60mm，屋面板板厚不小于60mm，双向板板厚不小于80mm。
3.2.1.3 框架柱结构布置原则根据《建筑抗震设计规范》GB50011-2010第6.3.5条规定：柱的截面尺寸，宜符合下列各项要求：①截面的宽度和高度，四级或不超过2层时不宜小于300mm，一、二、三级且超过2层时不宜小于400mm，圆柱的直径，四级或不超过2层时不宜小于350mm，一、二、三级且超过2层时不宜小于450mm。
②剪跨比宜大于2。
③截面长边与短边的边长比不宜大于3。
3.2.2 现浇混凝土梁、板、柱截面尺寸估算3.2.2.1 现浇混凝土梁截面尺寸估算3.2.2.1.1 横向框架梁截面尺寸估算本设计在2轴～20轴布置横向框架梁跨度为8.9m、6.5m，根据所学知识跨度不一致，则经验估算梁截面高度也会导致不一样，但是为了使结构在施工中，不因截面高度导致底部钢筋的通长布置，否则在截面突变外锚固在柱内钢筋过多，影响柱混凝土浇筑质量，故横向框架梁取最大值进行截面估算。
框架梁截面高度应满足mm~/1(14)8/1=14=，取mm/1(=84001050h)~~600)8/1l(=，截面宽度应满足h700)2/13/1(~~3/1(=)2/1==，取mmhb)mm700350~(233=。
b3003.2.2.1.2 纵向框架连系梁截面尺寸估算本设计在A轴、C轴、D轴、E轴上布置纵向框架连系梁，以最大跨度8.4m进行截面估算。
纵向框架连系梁截面高度应满足)14)8/1/1(=~=lh/1(=~6001050(8400~)8/114mm ，取mm h 650=，截面宽度应满足mm h b )325~216(650)2/1~3/1()2/1~3/1(===取mm b 300=。
建筑物外围梁截面的确定需考虑是否与建筑图纸上的窗户定位发生冲突，由于本建筑物外围窗户都是属于大面积窗户，给予梁截面受到限制，故本设计外围梁截面应直接做到窗户顶面，则纵向框架连系梁外围梁截面取700mm ，横向外围框架梁截面取800mm 。
3.2.2.1.3 纵横向次梁截面尺寸估算 3.2.2.1.3.1 纵向次梁截面尺寸估算本设计在B 轴上布置纵向次梁，以最大跨度7.2m 进行截面估算。
纵向次梁截面高度应满足mm l h )500~333(6000)12/1~18/1()12/1~18/1(===，取mm h 400=，截面宽度应满足mm h b )200~133(400)2/1~3/1()2/1~3/1(===，取mm b 150=。
3.2.2.1.3.2 横向次梁截面尺寸估算本设计在横向主梁之间布置一根横向次梁，以最大跨度8.4m 进行截面估算。
横向次梁截面高度应满足mm l h )700~466(8400)12/1~18/1()12/1~18/1(===，取mm h 600=，截面宽度应满足mm h b )300~200(600)2/1~3/1()2/1~3/1(===，取mm b 250=。
在建筑中存在挑梁，因为考虑到布置的整体性与施工方便，所以挑梁就直接由走廊的梁直接挑出。
3.2.2.1.3.3 其余局部次梁截面尺寸估算其余局部次梁截面尺寸与上述方法一致，不再详述，详见结构平法梁施工图。
3.2.2.2 现浇混凝土板截面估算根据板的受力传递，均为四边传递，则连续板均按双向板计算，板厚度mm h 10540/4200=≥，对于本建筑物楼面板厚取mm mm h 90120>=，屋面板厚mm mm h 90120>=。
楼板平面布置图详见结构楼面施工图。
3.2.2.3 现浇混凝土框架柱截面估算框架柱的截面尺寸一般根据柱的轴压比按公式（3-1）（3-2）进行估算，柱组合的轴压力设计值： n Fg N E β= （3-1）式中：--F 按简支状态计算的柱的负载面积；--E g 折算在单位建筑面积上的重力荷载代表值，可按实际荷载计算，也可近似取2/15~12m kN ；--β考虑地震作用组合后柱轴力增大系数，边柱取 1.3，不等跨内柱取1.25，等跨内柱取1.2；--n 验算截面以上楼层层数；cN c f NA ][μ≥（3-2）--][N μ框架柱轴压比限值，对抗震等级为一级、二级、三级、四级，分别取0.65、0.75、0.85、0.90； 本工程抗震等级为三级，则框架柱轴压比限值85.0][=N μ；--c f 混凝土轴心抗压强度设计值；对于C30混凝土，2/3.14mm N f c =；对于中柱：中柱最大负载面积：（8.4+3.3）/2×（6.0+6.0）/2=35.1m 2初定框架柱截面尺寸为mm mm 500600⨯； 对于边柱：边柱最大负载面积：(6.0×8.4)/2=25.2 m 2初定框架柱截面尺寸为mm500 ；mm500其余柱尺寸确定方法与上述方法一致，不再详述。
