估算柱梁板截面大小的方法一、柱子截面1、根据轴压比公式n= N/（fc*Ac）估算柱子截面大小，公式为每平米1.5吨(一般以每平米1.5～2吨的重量来保守估算)X柱子支撑的板面积X柱子支撑层数X荷载组合调整系数[(1.2恒+1.4活)/(恒+活)≈1.25～1.26]/轴压比(三级抗震0.9)/稳定系数(0.9)/fc，例如：15x（7x6）。
其中混凝土强度设计值fc的估算方法，即强度型号的一半再减去1，就约等于强度设计值，例如：≈11.9。
2、柱截面尺寸可先根据其受的轴力按轴压比公式n=N/(fc*Ac)估算出，再乘以适当的放大系数(1.2～1.5)以考虑弯矩的影响。
3、多层框架结构，确定框架基本尺寸主要是柱网的布置和层高的选用。
民用建筑的柱距常为3.3～7.0m，层高为2.8～4.2m，通常以300mm为模数。
4、受压构件的构造要求：截面形式和尺寸(方形柱的截面尺寸不宜小于250×250)，对轴心受压截面，长细比一般控制在l0/b≤30及l0/h≤25(b为矩形截面短边，h为长边)。
偏心受压构件通常采用矩形截面，其长短边的比值一般为1.5～3，长边应设在弯矩作用方向。
当截面长边超过600～800mm时，宜采用工字形截面。
工字形柱的翼缘厚度不宜小于120mm，腹板厚度不宜小于100mm。
当边长不大于800mm时，尺寸以50mm为模数；当边长大于800mm 时，可以100mm为模数。
5、柱截面尺寸柱截面尺寸初选，要同时满足最小截面、侧移限值和轴压比等诸多因素影响。
一般可通过满足轴压比限值惊醒截面估计。
由《建筑抗震规范》（GB50011-2001）第6.3.7条和表6.3.7知，当抗震等级为三级时，框架柱的轴压比最大限值[μN]为0.9。
由《混凝土结构设计》教材第281页（4-11）和式（4-12）估算框架柱的截面尺寸：式（4-12）N＝βFgEn，其中N—地震作用组合下柱的轴向压力设计值；β—考虑地震作用组合后柱的轴向压力增大系数，边柱取1.3，等跨内柱取1.2；F—按简支状态计算的柱的负载面积。
框架梁柱截面尺寸的确定方法确定框架梁柱截面尺寸的方法主要包括以下几个方面：一、节点位置的确定：在确定梁柱截面尺寸之前，首先需要确定节点的位置。
节点是指各梁柱的交汇点，也是结构的连接部分。
确定节点位置的依据主要有以下几点：1.结构功能和使用要求：根据建筑结构的功能和使用要求，确定各节点的位置。
比如建筑物的整体布局、空间结构以及功能需求等等。
2.结构安全性要求：根据结构的设计要求，确定节点位置。
包括荷载要求、抗震要求等。
根据荷载情况和主力方向，确定主剪力墙或框架的位置。
3.邻近构件的约束：节点的位置还受到邻近构件的限制和约束，如邻近的梁、柱、墙等。
二、截面尺寸的初步确定：在确定节点位置后，需要初步确定梁柱的截面尺寸。
截面尺寸的初步确定主要包括以下几个方面：1.梁柱受力情况：考虑梁柱所受的荷载情况，包括重力荷载、风荷载、地震荷载等。
根据结构设计规范计算得到受力状态，进而确定初步的截面尺寸。
2.材料强度和刚度要求：根据结构设计规范中材料的强度和刚度要求，计算得到梁柱的初步截面尺寸。
对于钢结构来说，尺寸的确定还需考虑焊接接头的强度、塑性铰的位置等。
3.受力性能要求：根据结构设计规范的受力性能要求，如挠度、位移等，确定梁柱的截面尺寸。
4.施工要求：根据实际施工方法和工艺要求，确定梁柱截面尺寸。
对于混凝土结构来说，还需要考虑浇筑顺序、模板支撑等施工因素。
三、截面尺寸的详细确定：在初步确定梁柱截面尺寸之后，需要进行详细的计算和分析，得到最终确定的截面尺寸。
确定截面尺寸的详细方法主要包括以下几个方面：1.构件强度校核：根据结构设计规范，计算梁柱的等效荷载和构件的强度需求，进行构件强度校核，得到截面尺寸。
2.构件稳定性校核：根据结构设计规范，计算梁柱的稳定性要求，包括局部稳定性和整体稳定性，进行构件稳定性校核，得到截面尺寸。
3.构件刚度校核：根据结构设计规范，计算梁柱的刚度要求，包括刚度比、挠度等，并进行构件刚度校核，得到截面尺寸。
板厚一般取板跨的40分之一，或者30分之一，不全面，具体可参见《砼规》GB50010-2010第9.1.2条，想必你应该很容易弄到规范吧。
板的经济跨度一般为2-3米，次梁的经济跨度一般为4-7米，主梁的经济跨度一般为5-8米。
梁的截面确定：先根据梁的跨度来确定梁截面的高度。
次梁的截面高度一般取跨度的十五分之一，主梁一般取十二分之一。
然后根据高度不超过宽度的四分之一来确定宽度，主梁宽不要小于250，次梁宽度不要小于200为宜。
切记，结构设计的每一个步骤几乎都可以在规范上找到相关规定。
你所做的每一个步骤中的数据、计算公式都要到规范中去找。
荷载其实相对于来说是比较简单的了，主要是其中的几个组合值系数、频遇值系数神马的，其它的到没什么。
说一下荷载的布置，荷载分为恒载和活载，恒载好办，主要是板，梁，柱以及其它建筑层的重量，比如填充墙、门窗、抹灰等。
这个荷载是除了钢筋混凝土的梁板柱以外都是要自己手算然后用到建模里面的。
活载主要分成楼面均布活载、集中荷载。
具体工程的活载是不一样的，主要参见《荷载规范》GB50009-2001，现在要出新的荷载规范了。
1、柱截面尺寸宜符合下列要求：1 矩形截面柱的边长，非抗震设计时不宜小于250mm，抗震设计时不宜小于300mm;圆柱截面直径不宜小于350mm2 柱剪跨比宜大于2；3 柱截面高宽比不宜大于3。
2、梁截面尺寸选择取决于梁的跨度，框架结构的主梁截面高度hb可按（1/10～1/18）lb确定，lb为主梁计算跨度；梁净跨与截面高度之比不宜小于4。
梁的截面宽度不宜小于200mm，梁截面的高宽比不宜大于4。
与跨度有关,主梁 H= 1/12～1/16跨度，B=1/2～1/3H;次梁 H= 1/12跨度，B=1/2～1/3H;柱B=1/15跨度，H= 1～1.5B;1、梁的截面尺寸(1) 梁的一般要求在设计钢筋混凝土梁时，首先要确定梁的截面尺寸。
其一般步骤是：先由梁的高跨比h/l0确定梁的高度h，再由梁的高宽比h/b确定梁的宽度b（b为矩形截面梁的宽度或T形、I形截面梁的腹板宽度），并将其模数化。
框架柱截面的高与宽一般可取（1/10~1/15）层高。
并可按下列方法初步确定。
1。
按轴压比要求又轴压比初步确定框架柱截面尺寸时，可按下式计算：µN = N/Acfc式中 µN ----- 框架柱的轴压比Ac -------框架柱的截面面积f c--------柱混凝土抗压强度设计值N---------柱轴向压力设计值柱轴向压力设计值可初步按下式估算:N = γGqSnα1α2β式中: γG -----竖向荷载分项系数q---------每个楼层上单位面积的竖向荷载,可取q=12~14KN/m²S--------柱一层的荷载面积n---------柱荷载楼层数α1------考虑水平力产生的附加系数,风荷载或四级抗震时α1=1.05,三~一级抗震时α1=1.05~1.15α2------边角柱轴向力增大系数,边柱α2 =1.1,角柱α2 =1.2β------柱由框架梁与剪力墙连接时,柱轴力折减系数,可取为0.7~0.8框架柱轴压比 µN 的限值宜满足下列规定:抗震等级为一级时, 轴压比限值 0.7抗震等级为二级时, 轴压比限值 0.8抗震等级为三级时, 轴压比限值 0.9抗震等级为四级及非抗震时, 轴压比限值 1.0Ⅳ类场地上较高的高层建筑框架柱,其轴压比限值应适当加严,柱净高与截面长边尺寸之比小于4时,其轴压比限值按上述相应数值减小0.05。
2。
按柱截面最小尺寸高层建筑框架柱的最小尺寸hc不宜小于400mm,柱截面宽度bc不宜小于350mm,柱净高与截面长边尺寸之比宜大于4。
柱截面的确定，在高层的情况下，往往是由轴压比控制，而多层不见得是。
层数越少，越可能不是轴压比控制。
这是个概念问题，首先应当明确。
对高层（或者层数较多的多层），在柱截面估算时，应当先明确几点：混凝土的强度等级、结构的抗震等级、轴压比限值。
只有知道这几点，估算轴力才可能确定截面。
柱轴力的估算，首先确定每层柱受荷的面积。
如何确定柱梁尺寸确定柱和梁尺寸是结构设计中的重要步骤，必须考虑多个因素，包括荷载、荷载传递路径、材料强度和建筑要求等。
下面是确定柱和梁尺寸的一般流程和关键考虑因素：1.确定设计荷载：根据建筑的用途和所处环境，确定荷载类型和荷载大小。
常见的荷载类型包括死荷载（例如自重、非结构物重量等）和活荷载（人员、家具、雪等）。
2.确定荷载传递路径：对于柱和梁结构，荷载从梁传递到柱，再由柱传递到地基，需要确定荷载传递路径，包括柱与梁的连接方式和转移荷载的路径。
3.选择材料：根据结构荷载和建筑要求，选择合适的结构材料，如钢材、混凝土等。
不同材料有不同的强度和受力特性，需要根据具体情况来选择。
4.初步尺寸选择：根据设计荷载和材料强度，初步确定柱和梁的尺寸范围。
通过计算和经验，选择合适的初步尺寸，以保证结构的强度和稳定性。
5.进行结构分析：使用结构分析软件或手工计算的方法，对柱和梁进行详细的强度计算和稳定性分析。
考虑梁和柱的截面形状、长度、支承条件等因素，确定结构的内力和变形情况。
6.考虑建筑要求：除了结构强度和稳定性外，还需要考虑建筑要求，如空间限制、美观要求等。
在满足结构要求的前提下，尽量满足建筑要求。
7.优化尺寸设计：根据结构分析的结果，对初步尺寸进行调整和优化。
可以通过增加或减少材料的数量、调整截面形状和尺寸等方式，来获得更经济和优化的设计。
8.检查和验证设计结果：对最终的柱和梁尺寸进行检查和验证，确保满足强度、稳定性和建筑要求。
可以使用截面特性计算软件、有限元分析等方法，进行详细的验证。
总之，确定柱和梁尺寸是一个复杂而综合的工作，需要考虑多个因素和进行详细的分析和计算。
同时，根据具体情况和经验，进行合理的尺寸选择和优化设计，以确保结构的安全、经济和满足建筑要求。
概算柱梁板计算规则好呀，以下是为您撰写的关于“概算柱梁板计算规则”的文章：嘿，朋友们！今天咱们来好好唠唠“概算柱梁板计算规则”这档子事儿。
咱先说柱子哈。
柱子的计算，那可得整明白它的长度和截面面积。
长度呢，是从基础顶面算到柱顶的高度。
这可不能瞎估摸，得量准咯。
截面面积就按柱子的实际形状来，方的就长乘宽，圆的就用那个圆周率乘半径的平方。
比如说，有个方柱子，边长是 50 厘米，那截面面积就是 0.5 米乘 0.5 米，等于 0.25 平方米。
可千万别把长度或者面积算错了，不然差之毫厘谬以千里呀！再讲讲梁。
梁的计算，重点在长度和截面尺寸。
长度呢，是梁的净跨长度加上两端的锚固长度。
啥叫锚固长度？简单说就是梁深入墙或者柱子里那一段的长度。
截面尺寸同样要量准，矩形梁就长乘宽，T形梁就稍微复杂点，得按规定的公式来。
比如说，一根梁净跨 5 米，锚固长度各 0.5 米，那梁的长度就是 6 米。
接下来是板。
板的计算主要看面积。
面积就是长乘宽，但要注意扣除孔洞啥的。
可不能把那些空洞的地方也给算进去，那可就闹笑话啦。
比如说，一块板长 4 米，宽 3 米，中间有个 0.5 米乘 0.5 米的洞，那计算面积的时候就得用 4 乘 3 减去 0.5 乘 0.5 。
总之呢，在计算柱梁板的时候，一定要仔细认真，该量的量准，该扣的扣掉，不能马虎。
不然算错了，那可就麻烦大了，可能会导致材料浪费或者工程出问题。
所以呀，咱们得把这计算规则牢记在心，这样才能把工作干得漂漂亮亮的！好啦，关于“概算柱梁板计算规则”咱就说到这儿，希望对您有用哟！。

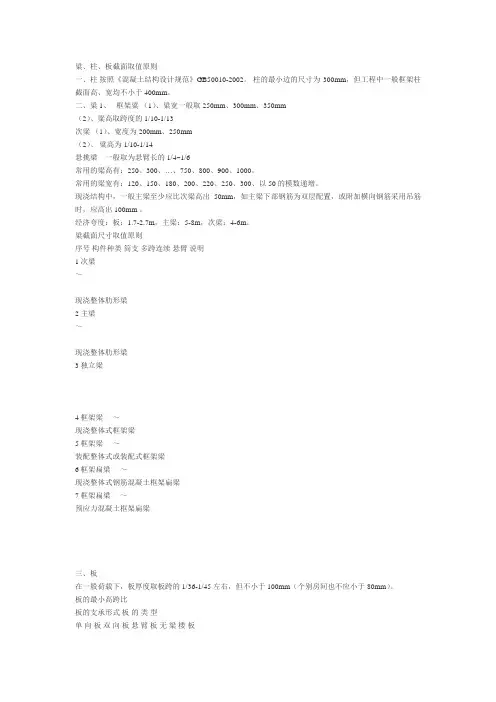

粱、柱、板截面取值原则一、柱按照《混凝土结构设计规范》GB50010-2002。
柱的最小边的尺寸为300mm，但工程中一般框架柱截面高、宽均不小于400mm。
二、粱 1、框架粱（1）、粱宽一般取250mm、300mm、350mm（2）、粱高取跨度的1/10-1/13次粱（1）、宽度为200mm、250mm（2）、粱高为1/10-1/14悬挑梁一般取为悬臂长的1/4~1/6常用的梁高有：250、300、…、750、800、900、1000。
常用的梁宽有：120、150、180、200、220、250、300、以50的模数递增。
现浇结构中，一般主梁至少应比次梁高出50mm，如主梁下部钢筋为双层配置，或附加横向钢筋采用吊筋时，应高出100mm 。
经济夸度：板：1.7-2.7m，主梁：5-8m，次梁：4-6m。
粱截面尺寸取值原则序号构件种类简支多跨连续悬臂说明1 次梁～现浇整体肋形梁2 主梁～现浇整体肋形梁3 独立梁4 框架梁～现浇整体式框架梁5 框架梁～装配整体式或装配式框架梁6 框架扁梁～现浇整体式钢筋混凝土框架扁梁7 框架扁梁～预应力混凝土框架扁梁三、板在一般荷载下，板厚度取板跨的1/36-1/45左右，但不小于100mm（个别房间也不应小于80mm）。
板的最小高跨比板的支承形式板的类型单向板双向板悬臂板无梁楼板简支 1/35 1/45 1/35 (有柱冒)连续 1/40 1/50 1/12 1/30 (无柱冒)注：板厚 / 板短边方向的计算跨度框架梁、柱截面尺寸及材料 [来自《混凝土结构》P437]一、梁的截面尺寸（1）、梁截面高度主梁取：1/8---1/14 次梁取：1/8---1/12 [来自《混凝土结构》P266]现浇式～装配式～（为梁的计算跨度，当梁上较大荷载设备时，还可以加大，但不宜大于净跨的1/4）（2）、梁截面高度～且宜≥200mm二、柱的截面尺寸理论一：柱截面尺寸的确定方法，一般是根据柱的轴向压力设计值估算，建议式中： A—柱的截面面积；—混凝土轴心抗压强度设计值N—柱轴压力设计值，可按该柱负荷面积大小，根据竖向荷载的经验数据估算；根据设计经验，民用建筑多层框架结构的竖向荷载标准值（恒+活）平均为14kN/m²左右。
梁板柱截面尺寸估算:板厚选取:混凝土规范单向板,双向板的定义:一般我们最小厚度取100mm,对于双向板也就是短跨可以做到4000,单向板3500.(反算)在一般荷载的情况下,单向板:1/30~1/35L,双向板: 1/40~1/45L,悬挑板取悬挑长度的1/10,具体的要根据荷载情况而定,以计算为准,由配筋率、裂缝（卫生间，车库顶板）、挠度（单向板、悬挑板）、使用功能控制（板内有设备管线时），将在板设计专题中具体讲解。
概念: 板的跨度=min{支座中心线间距离；倍净距}L=min{短跨支座中心线间距离，倍短跨净距}延伸：板配筋率计算（见算例一）以及经济配筋率：跨中~%，支座~%。
算例一：板厚120，底部钢筋X向配筋每延米335mm2，配筋率为：板最小配筋率计算：算例：120的板厚，混凝土强度等级C30，每延米最小配筋量：梁截面估算：《高规》一般荷载条件下，梁经济跨度为6~9米，为确定合理柱距的一个方面。
对于框架梁，一般取梁高为1/15L,最小500或600，宽度取200、250、300，梁高真正的确定由建筑使用功能、配筋率、挠度、裂缝等控制。
悬挑梁取跨度的1/4~1/6, 梁高真正的确定由建筑使用功能、配筋率、挠度、裂缝等控制。
设计时，尽量主梁比次梁高。
梁的经济配筋率为~%。
悬挑梁，悬挑板上筋放大倍。
框架梁为抗震构件，非框架梁为非抗震构件，措施不同。
柱子截面尺寸：柱子截面尺寸一般通过轴压比确定：uN = N/Acfc式中uN ----- 框架柱的轴压比Ac -------框架柱的截面面积f c--------柱混凝土抗压强度设计值N---------柱轴向压力设计值柱轴向压力设计值可初步按下式估算:N = 层数X柱子受荷面积X单位面积荷载X放大系数（地震力）。
轴压比的意义—延性—延性内涵。
粱、柱、板截面取值原则一、柱按照《混凝土结构设计规范》GB50010-2002。
柱的最小边的尺寸为300mm，但工程中一般框架柱截面高、宽均不小于400mm。
二、粱1、框架粱（1）、粱宽一般取250mm、300mm、350mm（2）、粱高取跨度的1/10-1/13次粱（1）、宽度为200mm、250mm（2）、粱高为1/10-1/14悬挑梁一般取为悬臂长的1/4~1/6常用的梁高有：250、300、…、750、800、900、1000。
常用的梁宽有：120、150、180、200、220、250、300、以50的模数递增。
现浇结构中，一般主梁至少应比次梁高出50mm，如主梁下部钢筋为双层配置，或附加横向钢筋采用吊筋时，应高出100mm 。
经济夸度：板：1.7-2.7m，主梁：5-8m，次梁：4-6m。
粱截面尺寸取值原则序号构件种类简支多跨连续悬臂说明1 次梁～现浇整体肋形梁2 主梁～现浇整体肋形梁3 独立梁4 框架梁～现浇整体式框架梁5 框架梁～装配整体式或装配式框架梁6 框架扁梁～现浇整体式钢筋混凝土框架扁梁7 框架扁梁～预应力混凝土框架扁梁三、板在一般荷载下，板厚度取板跨的1/36-1/45左右，但不小于100mm（个别房间也不应小于80mm）。
板的最小高跨比板的支承形式板的类型单向板双向板悬臂板无梁楼板简支1/35 1/45 1/35 (有柱冒)连续1/40 1/50 1/12 1/30 (无柱冒)注：板厚/ 板短边方向的计算跨度框架梁、柱截面尺寸及材料 [来自《混凝土结构》P437]一、梁的截面尺寸（1）、梁截面高度主梁取：1/8---1/14 次梁取：1/8---1/12 [来自《混凝土结构》P266]现浇式～装配式～（为梁的计算跨度，当梁上较大荷载设备时，还可以加大，但不宜大于净跨的1/4）（2）、梁截面高度～且宜≥200mm二、柱的截面尺寸理论一：柱截面尺寸的确定方法，一般是根据柱的轴向压力设计值估算，建议式中：A—柱的截面面积；—混凝土轴心抗压强度设计值N—柱轴压力设计值，可按该柱负荷面积大小，根据竖向荷载的经验数据估算；根据设计经验，民用建筑多层框架结构的竖向荷载标准值（恒+活）平均为14kN/m²左右。
粱、柱、板截面取值原则粱、柱、板截面取值原则一、柱按照《混凝土结构设计规范》GB50010-2002。
柱的最小边的尺寸为300mm，但工程中一般框架柱截面高、宽均不小于400mm。
二、粱1、框架粱(1)、粱宽一般取250mm、300mm、350mm(2)、粱高取跨度的1/10-1/132、次粱(1) 宽度为150 mm .200mm、250mm(2) 粱高为1/10-1/14三、板在一般荷载下，板厚度取板跨的1/36-1/45左右，但不小于100mm(个别房间也不应小于80mm)。
accident occurs, the direct punishment 500-1000, who is directly responsible for the accident responsibility, give notice of criticism and 50-100 economic sanctions against them. (4) to conceal the accident, reported without undue delay or false, to inform the administrative leadership of the criticism, resulting in serious consequences, the pursuit of leadership, along with 500-1000 punishment. (5) significant near miss should be attempted as the case of responsible for the accident and construction team injuries accident penalty provisions,mutatis mutandis. Eight, should perform in the construction standards and specifications, serial number a 1 GB3323-2005 steel fusion welded butt joints, welding engineering-Ray lighting and quality rating of 2 GB11345-89 steel welds manual methods of ultrasonic inspection and testing results for grade 3 GB50236-2002 industrial pipe welding engineering code for construction and acceptance of field equipment 4 HGJ222-92 technical specification for welding of aluminium and its alloys 5 low temperature steel welding procedure 6 SH3525-2004 petrochemical JB/ T4708-2000 of welding procedure qualification for steel pressure vessels 7 JB/4709-2000 8 JB4730-2005 pressure vessel welding procedures of steel pressure vessel NDT 9 JB/T4744-2000 steel pressure vessel products mechanical properties test of welded plate II, mechanical equipment installation engineering 1 GB150-98 2 GB50128-2005 vertical cylindrical steel pressure vessel steel welding specification for construction and acceptance of oil tank 3 JB/ T4735-1997 steel welded atmospheric pressure vessel 4 GB50231-2009 mechanical equipment installation2混凝土强度设计值(N/mm)强混凝土强度等级度C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 C65 C70 C75 C80 种类f 7.2 9.6 11.9 14.3 16.7 19.1 21.1 23.1 25.3 27.5 29.7 31.8 33.835.9 cf 0.91 1.10 1.27 1.43 1.57 1.71 1.80 1.89 1.96 2.04 2.09 2.14 2.182.22 t纵向受力钢筋混凝土保护层最小厚度(mm)板、墙、壳梁柱环境类?????别 ?C20 C25~C45 C25~C45 C25~C45 C20 C50 C50 C20 C50 一 20 15 15 30 25 25 30 30 30——— a 20 20 30 30 30 30 二——— b 25 20 35 30 35 30 三——— 30 25 40 35 40 35 注:基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm，当无垫层时不应小于70mm。
框架梁柱截面尺寸的确定方法2 工程案例以一个6层框架结构为例，由于多层结构竖向构件尺寸通常由竖向荷载控制，且一般位于中间跨部分的梁柱从属面积较大，分担荷载较大，可以代表结构构件的最大尺寸，我们将结合该工程计算结果选取关键的框架梁柱作为研究对象来分析框架梁柱截面尺寸的确定方法。
3 梁柱截面尺寸的确定步骤先运行PMCAD建立模型，由于初学者还没有梁柱截面尺寸的概念，我们可以将梁截面输入宽×高=400×800，柱截面输入1 000×1 000，输入相应楼面荷载和梁问荷载，运行完PMCAD 的前三个主菜单，按抗震等级为三级进入SATWE进行计算，最后查看SATWE后处理图形文件输出之“混凝土构件配筋及钢构件验算简图”，取第1层，选取柱轴压比和梁纵向配筋均为最大的一跨作为分析对象图1 粱柱截面示意图3．1 柱截面尺寸的初步确定及调整对于抗震等级为三级的框架结构，由《建筑抗震设计规范》知，柱轴压比限值为0．9，由图1町知，所选研究对象在取杜截面尺寸1 000×1 000情况下的计算轴压比为0．39，远小于0．9，说明柱截面尺寸太大，应予以减小。
由柱轴压比计算公式 =F／Aft可知，柱截面面积与轴压比成反比例关系，即A1／A2= 2／1，柱截面面积A2=A1 1 2=1 0oo2×0．39／0．9=433 333 rr1rn2，按_F方形柁计算，边长为658 rnrn，初步取650 mrn。
3．2 梁截面尺寸的初步确定及调整根据《混凝土结构设计规范》，梁受弯构件的最小配筋率为0．2％和45 ／，、 (％)的较大值，《建筑抗震设计规范》规定“梁端纵向受拉钢筋的配筋率不应大于2．5％”。
根据经验，从经济的角度考虑，框架梁梁端纵向受拉钢筋配筋率一般控制在1．2％～1．6％，跨中0．6％-0．8％。
由图1可知，所选研究对象在取梁截面尺寸为400×800的梁端较大纵筋配筋率．D=0．43％，远小于经济配筋率，说明哉面尺寸偏大，也应该减小。
框架结构的梁柱截面尺寸如何确定柱截面一般是根据经验先定个截面，然后在试算，也可先根据柱顶力估算截面。
梁的截面主梁一般按1/10左右取，次梁可取到1/15。
这些都是前期估算，也可依经验定。
最终要根据位移、挠度、裂缝等综合调整。
主梁和次梁关系在框架梁结构里,主梁是搁置在框架柱子上，次梁是搁置在主梁上。
在相交处，小心计算主梁，这是个主要受力构件，马虎不得。
计算要点和构造特点：1.主梁除承受自重外，主要承受由次梁传来的集中荷载。
为简化计算，主梁自重可折算成集中荷载计算。
2.与次梁相同，主梁跨中截面按T型截面计算，支座截面按矩形截面计算。
3.主梁支座处，次梁与主梁支座负钢筋相互交叉，使主梁负筋位置下移，计算主梁负筋时，单排筋h0=h－（50～60）mm，双排筋h0=h－（70～80）mm。
4.主梁是重要构件，通常按弹性理论计算，不考虑塑性内力重分布。
5.主梁的受力钢筋的弯起和切断原则上应按弯矩包络图确定。
6.在次梁与主梁相交处，次梁顶部在负弯矩作用下发生裂缝，集中荷载只能通过次梁的受压区传至主梁的腹部。
这种效应约在集中荷载作用点两侧各0.5～0.6倍梁高范围内，可引起主拉破坏斜裂缝。
为防止这种破坏，在次梁两侧设置附加横向钢筋，位于梁下部或梁截面高度范围内的集中荷载应全部由附加横向钢筋（吊筋、箍筋）承担。
附加横向钢筋应布置在长度为S=2h1＋3b的范围内。
板支座上部非贯通纵筋的长度怎么确定支座筋泛指支座处的所有筋,细分为支座元宝筋(起弯筋),支座下筋(纵向底部筋),支座箍筋(支座端加密箍筋)等。
扁担筋指板在支座处的负筋(板扁担),以及贯通梁在支座处的上部筋(梁扁担),形状如扁担而已。
非通长筋,多指负筋或板的分布筋,区别于受力筋"通长设置"而已。
三者除都是钢筋外,没有其它关系。
我的理解：都是在支座部位，但构造、作用和形状不同，所指的范围也不同。
参考03101的框架梁的纵向钢筋构造，应该可以理解。
建筑结构截面尺寸计算公式在建筑设计和施工中，结构截面尺寸的计算是非常重要的一环。
结构截面尺寸的合理计算可以确保建筑结构的稳定性和安全性，同时也可以节约材料和成本。
本文将介绍建筑结构截面尺寸计算的公式和方法，帮助读者更好地理解和应用这一重要知识。
一、梁的截面尺寸计算公式。
梁是建筑结构中常见的承重构件，其截面尺寸的计算需要考虑受力和强度等多个因素。
一般来说，梁的截面尺寸计算公式可以表示为：bd^2 ≤ kfck/bd。
其中，b为梁的宽度，d为梁的高度，fck为混凝土的抗压强度等级，k为混凝土构件的系数。
根据这个公式，我们可以根据具体的工程要求和条件来确定梁的截面尺寸，以确保其承载能力和强度满足设计要求。
二、柱的截面尺寸计算公式。
柱是建筑结构中起支撑和传力作用的构件，其截面尺寸的计算同样十分重要。
柱的截面尺寸计算公式可以表示为：bh ≤ kfck/bd。
其中，b为柱的宽度，h为柱的高度，fck为混凝土的抗压强度等级，k为混凝土构件的系数。
通过这个公式，我们可以根据柱的受力情况和设计要求来确定其截面尺寸，以确保其稳定性和承载能力。
三、板的截面尺寸计算公式。
板是建筑结构中常见的承载构件，其截面尺寸的计算同样需要考虑受力和强度等因素。
板的截面尺寸计算公式可以表示为：bd^2 ≤ kfck/bd。
其中，b为板的宽度，d为板的厚度，fck为混凝土的抗压强度等级，k为混凝土构件的系数。
通过这个公式，我们可以根据板的受力情况和设计要求来确定其截面尺寸，以确保其承载能力和稳定性。
四、墙的截面尺寸计算公式。
墙是建筑结构中起支撑和隔离作用的构件，其截面尺寸的计算同样需要考虑受力和强度等因素。
墙的截面尺寸计算公式可以表示为：bh ≤ kfck/bd。
其中，b为墙的宽度，h为墙的高度，fck为混凝土的抗压强度等级，k为混凝土构件的系数。
通过这个公式，我们可以根据墙的受力情况和设计要求来确定其截面尺寸，以确保其稳定性和承载能力。
【题2】某竖向均布荷载作用下的简支梁，其截面为b ×h=250×650，同时承受弯矩、剪力和扭矩共同作用，纵向钢筋HRB335，箍筋HPB235，通过计算配筋结果如下：（7.6.11 7.6.12）抗弯纵向钢筋抗剪箍筋（总量）（7.5.4）抗扭纵向筋（总量）（7.6.4）抗扭箍筋（单肢）（7.6.4）请根据上述结果，设计该梁的截面配筋布置，并绘制剖面图（示意钢筋布置）。
21127mmA s =2489.0/mm s A sv =2483mm A stl =21207.0/mm s A st =③由抗冲切公式确定：（规范7.7.1）不配置箍筋和弯起钢筋的一般板类受弯构件（冲切）（剪切）07.0hu f F m t h l ηβ≤07.0bh f V t h β≤抗剪与抗冲切的区别（对象、荷载、破坏面形态）1、对细长杆件：如梁、柱、桩等，考虑抗剪，荷载为横向；对板类构件：如楼板、基础承台等，既考虑抗剪（面载）又考虑冲切（局部荷载或集中荷载）；2、冲切破坏在荷载四周成45度斜面拉裂的冲切锥体（4个剪切面），剪切破坏面有2个（悬臂构件1个），45度斜剪切面上拉裂；3、破坏机理类似：破坏面混凝土主拉应力超限。
【题4】某带地下室的高层建筑拟采用整板基础，柱网6×6(m)；其中中柱截面900×900(mm)，轴力设计值F=8000kN；底板地基反力均布，板厚1m，砼C30，问底板厚度能否满足冲切要求? (底板中仅配受拉筋) (规范7.7.1)2板受弯的配筋计算类似于受弯梁，折合每m宽板带计算配筋。
注意：钢筋置于受拉面，板梁同时现浇时不宜将板底平梁底。
（雨篷）2 柱正截面受压承载力的计算①轴心受压规范7.3.1 7.3.2②偏心受压规范7.3.4③柱的计算长度规范7.3.11一、结构单位面积重力荷载剪力墙结构12层：40m以下；13~14kN/㎡，筏板厚600~700mm，标准层含钢量30~40，整体55左右。
【题2】某竖向均布荷载作用下的简支梁，其截面为b ×h=250×650，同时承受弯矩、剪力和扭矩共同作用，纵向钢筋HRB335，箍筋HPB235，通过计算配筋结果如下：（7.6.11 7.6.12）抗弯纵向钢筋抗剪箍筋（总量）（7.5.4）抗扭纵向筋（总量）（7.6.4）抗扭箍筋（单肢）（7.6.4）请根据上述结果，设计该梁的截面配筋布置，并绘制剖面图（示意钢筋布置）。
21127mmA s =2489.0/mm s A sv =2483mm A stl =21207.0/mm s A st =③由抗冲切公式确定：（规范7.7.1）不配置箍筋和弯起钢筋的一般板类受弯构件（冲切）（剪切）7.0h u f F mthlηβ≤07.0bh f V t h β≤抗剪与抗冲切的区别（对象、荷载、破坏面形态）1、对细长杆件：如梁、柱、桩等，考虑抗剪，荷载为横向；对板类构件：如楼板、基础承台等，既考虑抗剪（面载）又考虑冲切（局部荷载或集中荷载）；2、冲切破坏在荷载四周成45度斜面拉裂的冲切锥体（4个剪切面），剪切破坏面有2个（悬臂构件1个），45度斜剪切面上拉裂；3、破坏机理类似：破坏面混凝土主拉应力超限。
【题4】某带地下室的高层建筑拟采用整板基础，柱网6×6(m)；其中中柱截面900×900(mm)，轴力设计值F=8000kN；底板地基反力均布，板厚1m，砼C30，问底板厚度能否满足冲切要求? (底板中仅配受拉筋) (规范7.7.1)2板受弯的配筋计算类似于受弯梁，折合每m宽板带计算配筋。
注意：钢筋置于受拉面，板梁同时现浇时不宜将板底平梁底。
（雨篷）2 柱正截面受压承载力的计算①轴心受压规范7.3.1 7.3.2②偏心受压规范7.3.4③柱的计算长度规范7.3.11一、结构单位面积重力荷载剪力墙结构12层：40m以下；13~14kN/㎡，筏板厚600~700mm，标准层含钢量30~40，整体55左右。
.一、有关梁的计算的初选梁截面高度h1h初估（已满足挠度要求）梁高1）根据梁跨度L（使用部位形柱下条基楼、屋盖h=L/3~L/h=L/8~L/1单跨h=L/4~L/h=L/10~L/1多跨h=L/2~L/h=L/4~L/悬臂备注0.①次梁高度相应h=L/15~L/2②采用井字梁楼盖时，梁h= h=L/15~L/2③层高受限时采用宽扁梁，梁）根据梁受力初估梁+h=0y?35a＝一排筋：，%01.?s?%0?2.65＝，二排筋：a s高宽比——梁截面宽度2，综合考虑摆放钢筋的施工因素h/b=2~4一般：为宽扁梁；h/b<2为深受弯构件（不满足平截面假定）h/b>4..单筋矩形梁的受弯计算3（工程中不计受压筋作用，可视为安全储备）?①公式法：?Affbx?scy1）7.2.1（规范?).5xfbx(h?0M?01c b②查表法查（工程中常用③初估法（工程中常用（一排筋）较小时：分子1.3=（二排筋）6=1.较大时：分子，】某矩形梁，欲承受弯M=172kN.【，试设计该梁截面及配筋（假设C2，钢4.1.4 4.2.3 7.2.一排受拉筋）。
（规【答案m1/C砼①选用材料：c25钢筋2mmN/?f360）（规范4.1.4 4.2.3 y M②确定截面)105~.11h?(.0?b..f采用截面初估计算式y?%1?.0，则：，配一排筋，设b=250mm假定610M172?mm?05459.?.?h10510?250.f?.0b.01?360y..【续前】=35mmah=h+a，配一排筋，ss0,mm?494h?459?35mm500h?实取则）7.2.1③配筋计算；（规bbm12214代入①由式m1254 2实梁的受剪计47.5.1 7.5.4 7.5.5 7.5.（规s b2si bb2ys【备注】①工程中考虑水平荷载的反向作用，不宜采用弯起钢筋抗剪，宜采用箍筋加密形式抗剪。
梁形成最大抗剪力所需最大箍筋量。
②可推知C30??2mmN?f210/S=100,，令采用筋抗剪yv12@100(2)=226实配=245 b=250 A??sv12@100(4)=452=392 b=400 A实配sv..梁在弯、剪、扭共同作用下的承载力计算5——弯、剪、扭分别作用：配纵向受拉筋，置于梁的受拉区；M①受弯：配受剪箍筋，如单肢箍、双肢箍；V②受剪配受扭纵筋，沿梁周边纵向均布；：③受扭配受扭箍筋，沿梁周边横向布置7.6.—截面尺寸验算弯、剪、扭共同作2b纵筋总量＝受弯纵筋量＋受扭纵筋箍筋总量＝受剪箍筋量＋受扭箍筋量梁的配筋总结10.梁中钢筋包括：10.2.上部纵向筋下部纵向筋10.2.1）抗剪箍筋（双肢箍、复合箍）（10.2.9-11抗扭箍筋（沿梁截面周边布置双肢箍））10.2.12（）10.2.5抗扭纵筋（沿梁截面周边均匀布置）（）10.2.13附加横向筋（加密箍、吊筋）（）10.2.15）（架立筋（计算纵向筋很小时，2 12）时）（≥h腰筋（梁高450mm10.2.16w..【题2】某竖向均布荷载作用下的简支梁，其截面为b×h=250×650，同时承受弯矩、剪力和扭矩共同作用，纵向钢筋HRB335，箍筋HPB235，通过计算配筋结果如下：（7.6.11 7.6.12）2A?1127mm抗弯纵向钢筋s2A/s?0.489mm抗剪箍筋（总量）（7.5.4）sv2A?483mm（7.6.4抗扭纵向筋（总量））stl2A/s?0.207mm （7.6.4）抗扭箍筋（单肢）1st请根据上述结果，设计该梁的截面配筋布置，并绘制剖面图（示意钢筋布置）。
【答案①受拉区配纵向筋（受拉筋＋抗扭筋）11248124m stsu1257 m选4 24812m②受压区配抗扭纵向筋）选用2 10 （157mm③腹部配抗扭纵筋：stsu,2mm2?241.5/A/2?4832stl2），每侧两根。
314 mm4 10 选用（④箍筋单肢总用量（抗剪＋抗扭），选双肢箍。
A/s?0.5?A/s?A/s?0.5?0.489?0.207?0.452mm1svmsv,svst?50.3mmA2，单肢箍筋截面采用8svmsv,mm0350S?./.?111452。
则，取S=100mm..二、有关板的计算板厚度的确定1①经验值：）的最小比值（h/L板的厚度h与板短边跨度L类板跨类项悬臂单向双向1/41/3单1/11/51/4多7.5.②由抗剪公式确定（规不配置箍筋和弯起钢筋的一般板类受弯构80b200790）（规范7.7.1③由抗冲切公式确定：不配置箍筋和弯起钢筋的一般板类受弯构件??（冲切）hf0F?.7u0mlht（剪切）?bhV?0.f70ht抗剪与抗冲切的区别（对象、荷载、破坏面形态）、对细长杆件：如梁、柱、桩等，考虑抗剪，荷载为横向；1对板类构件：如楼板、基础承台等，既考虑抗剪（面载）又考虑冲切（局部荷载或集中荷载）；个剪切面），度斜面拉裂的冲切锥体（4、冲切破坏在荷载四周成245；度斜剪切面上拉裂4512剪切破坏面有个（悬臂构件个），、破坏机理类似：破坏面混凝土主拉应力超限。
3..砼浇注，C25【题3】某地下室底板采用强度等级。
确定该底1200mm未配置箍筋和弯起钢筋，板厚) 底板中仅配受拉筋板能承受的剪力设计值。
(）9.2.1 7.5.3（规范【答案】）9.2.1①底板砼保护层厚度（规范=1200-50=1150mC=40mm,=50mm, =h ss7.5.3-2规8080911157.5.3-③（规k9310011593340291b 即每米宽板能承受的剪力设计值933kN】某带地下室的高层建筑拟采用整板基础，【题4，轴900(mm)900×6(m)柱网6×；其中中柱截面；底板地基反力均布，板厚力设计值F=8000kN?，问底板厚度能否满足冲切要求1m，砼C307.7.1)) ((底板中仅配受拉筋规范..【答案】）9.2.1①底板砼保护层厚度（规范表=1000-50=950mm=h-C=40mm, a=50mm, ha s s 07.7.1)②(规范mm)?74004?(900?950u?7740495mi20080K7039547408007036259800故底板厚度满足冲切要求。
板受弯的配筋计算2宽板带计算配筋。
m类似于受弯梁，折合每注意：钢筋置于受拉面，板梁同时现浇时不宜将板底平梁底。
（雨篷）..三、有关柱的计算柱截面的确定1①柱轴力初估一般建筑每平方米折合荷载设计值2Q=15~18KN/m框架结构柱根轴力柱受荷面积（柱网）楼层数轴压比计算11.4.1②柱截面初估（根常用值轴压位于弯矩较大方向（柱正截面受压承载力的计算2①轴心受压7.3.1 7.3.2规范②偏心受压7.3.4规范③柱的计算长度7.3.11规范..H=5m5】某现浇框架结构底层中柱，柱高【题，柱内配有×250 (mm)h＝250 截面尺寸b×，柱欲承受轴心压力设计值纵筋，砼C4 1630），试计算该柱是否安全。
（7.3.1N=700kN 【答案】（规①求柱稳定系7.3.1 7.3.175002527.3.1 4.1.4 4.2.②求柱能承受最大轴力（规125253671K7067K67800折减f 不满足要求（备注：柱长<300mmm40【】某矩形截面柱，截40级，对称配筋，承受下列各组，钢C207.3.力时均未破坏。
（规7.1.）判断下列三组内力中的最不利的一组（???m .?M 50kNmkN .?M 50mkN .30M ?③①②kN 300N ?kN 400N ?kNN ?300）判断下列三组内力中的最不利的一组。
2（???mkN 41.?Mm .kN ?M 41m .52M ?kN ③①②kN ?N 789kN ?N 998kN ?N 998..）【答案】界限破坏的条件（7.1.4??mm40a?0?1.,.?96N/mm,0?.55,f 查表得：2s1cb界限轴力：??kN760?0.55????Nfbh?19.6400?360bcb01，N<N1）类中，因（故三组内力均属大偏心最不利为②）类中，N>故三组内力均属小偏心最不利为①。
建筑工程受弯构件有屈服点钢筋配筋时C5≤0.614HPB2350.550HRB3350.518HRB400RRB400..一、结构单位面积重力荷载剪力墙结构12层：40m以下；13~14kN/㎡，筏板厚600~700mm，标准层含钢量30~40，整体55左右。
18层：60m；14kN/㎡，筏板厚800mm左右26层：80m；14.5kN/㎡，fak=450kPa左右，筏板厚1000mm30层：14.5~15kN/㎡，fak=500kPa左右，筏板厚1200~1300mm32层：100m；15kN/㎡，fak=500~550kPa，筏板1300~1500mm地下室取20kN/㎡框架结构：12~14kN/㎡，一般可取13kN/㎡。
框剪结构：13~15kN/㎡，可取14kN/㎡。
核心筒结构：14~16kN/㎡。
短肢剪力墙：10~12kN/㎡。
砌体结构：22kN/㎡左右，估算条基宽度可按每层45kN/㎡，含钢量23~27公斤。
地反力估算（标准组合）：单位面积重力荷载×地上层数+地下室层数×20+筏板厚×25+10二、周期剪力墙结构：0.04~0.08N（经验值0.06~0.08N），N为地面以上房屋层数。
框剪结构：0.08~0.12N框架结构：0.12~0.15N框架核心筒、外框筒：0.06~0.10N三、墙厚及砼强度26层：地下外300、内250；地上外250、内20030~33层：外纵墙底部加强部位及上一层300（楼梯间段突出时250），以上250外横墙一般250..内墙底部加强部位及上一层250（电梯间隔墙取200），以上200砼强度：C35~C30，初步设计时砼强度变化可与墙厚变化相隔一层，根据轴压比情况可在下一层或上一层注：1.墙厚不满足规程要求时应进行稳定验算。
2.对于剪力墙结构的一字型外墙，尤其在转角阳台或窗的一字型外墙，以及框剪结构中的非筒形剪力墙和框支层的落地剪力墙厚度宜满足规程要求，不进行稳定验算。
3.为提高轴压比、梁柱墙的剪压比、框架或剪力墙的抗侧力刚度，提高砼强度等级是有意义的，但随强度等级的提高而提高比例变小。
4.受弯构件的纵筋配筋受强度等级的变化影响较小。
四、板厚单向板1/35~1/30,常用于跨度小于4m；双向板1/40~1/35。
3.6m及以下一般取100.,3.9~4.5米一般取120mm。
高层大屋面板一般取120地下室顶板：一般160,30层及以上180.密肋板常用于7~10m，肋间距500~700，肋高：1/20~1/30井字梁常用于7~10m，梁格1500~3000，肋高：1/20..普通框架、巨型框架和悬挂巨型框架。
