维西县拉波洛河、洛爪河、弄资河、大桥河水电站

金属结构制作、安装工程

超声波检测作业指导书

编制/日期： /2012年 月 日

审核/日期： /2012年 月 日

批准/日期： /2012年 月 日

福建省水利水电工程局有限公司维西金结项目部

二〇一二年七月

福建省水利水电工程局有限公司维西项目部

超声波检测作业指导书

一、 前言

1.适用范围：

适用于母材厚度不小于8mm的铁素体类，钢全焊缝熔化焊对接焊缝脉冲反射法，手工超声波检测。

2.检测标准：

按GB/T11345－1989钢焊缝手工超声波探伤方法和探伤结果分级

二、 检测人员资质要求

按GB/T9445－2008《无损检测人员资格鉴定与认证》

⑴从事焊缝探伤的检测人员必须掌握超声波探伤的基础知识，具有足够的探伤经验

⑵检验人员应按有关规程或技术条件的规定经严格培训和考核，并持有相关考核组织颁发的等级证书资格。

三、 工件参数与检测要求

1、 工件参数 工件参数根据被探伤的工件具体数值确定吗，主要包括工件材质、厚度、焊缝长度、焊缝宽度、焊缝厚度、焊接坡口形式等。

2、 检测要求

⑴、 检测工件是否存在缺陷，并对发现缺欠进行定位、定量。

⑵、 评定缺欠等级和探伤结果分段、判定。

四、 探伤仪、探头及系统性能

1、 探伤仪性能

仪器的水平线性误差≤1%，垂直线性误差≤5%

2、 探头性能

晶片有效面积≤500mm2，且任意一边长≤25mm，声束轴线水平偏离角≤2°，探头声束垂直方向的偏离不应有明显的双峰，K值偏差≤0.1，前沿距离的偏差≤1mm。

3、 系统性能

系统有效灵敏度必须大于评定灵敏度10dB以上，斜探头远场分辨力≥6dB，直探头远场分辨力≥30dB以上。

五、 试块

CSK-IA标准试块

RB-2对比试块 六、 检测等级

1、 检测等级

按GB/T11345－1989标准B级。

2、 检测等级的检测范围

采用一种角度探头在焊缝地单面单侧进行检验，对整个焊缝截面进行探测，若有疑问则进行单面双侧或单侧双K值探测。

七、 检测准备

1、 探伤面准备

探头移动区打磨，清除飞濺、铁屑、油垢，表面光滑，粗糙度≤6.3μm，探头移动区＞1.25P＝2×1.25δK进行扫查。

2、 探头频率、角度选择

选择频率2.5MHZ

角度选择以K值为标准，K≥（a+b+2l0)/2T ,(a,b为焊缝上下宽，T为工件厚度，l0为探头的前沿值)。

3、 耦合剂选择

机油或化学浆糊

八、 检测程序

1、 检测系统调节

按GB/T11345－1989中7.5仪器调整的标准。 2、 检测

⑴. 仪器标准调节，包括前沿长度、K值测定、声程1：1标核。（利用标准试CSK-IA）

⑵．制作DAC曲线，用对比试块RB-2，φ3mm绘制DAC曲线。

⑶. 对工件进行扫查，对超过评定线波幅高的缺欠、扫查、判定、记录。

⑷. 对记录缺欠评定。

九、 缺陷评定

按GB/T11345－1989中10章缺陷评定，进行。

十、 缺陷等级分类

按GB/T11354－1989中11检验结果的等级BI级执行。

十一、记录与报告

按GB/T11345－1989中附件F焊缝超声波探作报告和记录执行。

合集下载

超声波探伤作业指导书(一)2024

超声波探伤作业指导书(一)2024

超声波探伤作业指导书（一）2024

超声波探伤作业指导书（一）

引言：

超声波探伤是一种非破坏性检测方法，广泛应用于工业领域。本作业指导书旨在提供关于超声波探伤的详细指导，包括仪器操作、数据解读和常见问题的解决方法。本指导书将分为五个大点来阐述超声波探伤的核心要点。

一、仪器操作

1. 准备工作

a. 检查仪器及探头的完好性

b. 确保材料和探头之间的良好耦合

c. 设置仪器参数，如频率和增益

2. 探伤过程

a. 选择适当的探头和扫描模式

b. 将探头放置在被测物体上并施加适当的压力

c. 启动超声波发射和接收功能

d. 观察并记录得到的波形和数据

3. 数据分析

a. 判断材料中的缺陷类型和位置

b. 对数据进行计算和处理，如测量缺陷尺寸和评估缺陷的严重程度

c. 基于经验和标准对测量结果进行解读超声波探伤作业指导书（一）2024

4. 故障排除

a. 检查仪器和探头的连接情况

b. 检查仪器参数的设置是否正确

c. 调整探头位置和压力确保良好的耦合

5. 安全注意事项

a. 戴上个人防护装备，如眼镜和手套

b. 避免将探头直接对准自己或他人

c. 注意避免接触高温和有害化学物质本文档介绍了超声波探伤的仪器操作方面的要点，包括准备工作、探伤过程、数据分析、故障排除和安全注意事项。下面将在第二大点中详细讨论数据解读的相关内容。

二、数据解读

1. 波形分析

a. 观察波形的振幅、频率和周期

b. 分析波形的幅值和时间变化规律

c. 判断波形中的缺陷信号和噪声信号

2. 缺陷评估

a. 根据缺陷信号的振幅和宽度评估缺陷的大小

b. 判断缺陷是表面缺陷还是体内缺陷

c. 根据缺陷信号的形态和位置评估缺陷的性质

3. 规范比对超声波探伤作业指导书（一）2024

a. 参考相关标准和规范对测量结果进行比对

b. 判断测量结果是否符合规范要求

c. 根据规范要求调整评估结果

4. 结果记录

a. 将测量结果记录在报告中

b. 详细描述缺陷的位置、大小和性质

超声波探伤作业指导书

超声波探伤作业指导书

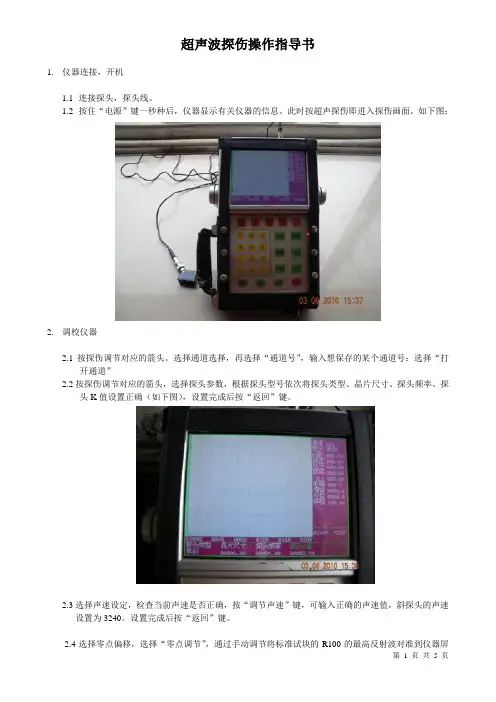

超声波探伤操作指导书
