隧道施工超前地质预报方案

浅谈隧道施工过程中超前地质预报的方法与原理

摘要：在隧道施工中，对掌子面前方的地质条件和可能的的地质灾害开展超前地质预报，将对隧道的正常施工和顺利贯通发挥举足轻重的作用。成功的预测促使施工及时采取应对措施，防范于未然；反之，则往往在突发的地质灾害面前束手无策，使施工遭受重大挫折。本文通过对tsp 地质超前预报法、地质雷达法、红外线超前探水法、超前水平钻探、掌子面工程地质编录预测预报法等地质预报的方法和原理进行概述以到达更好地预测隧道掌子面前方地质情况，确保施工安全、正确指导施工。

关键词：隧道；地质超前预报；tsp；地质雷达

abstract: in the tunnel construction on the tunnel face

in front of the geological conditions and possible geological

disasters to carry out geological prediction, will tunnel the

normal construction and smoothly through to play a pivotal

role. successful prediction prompted the construction of

timely response measures, and preventive measures; the

contrary, are often helpless in the face of sudden geological

disasters, construction suffered a major setback. in this

paper, the tsp geological advanced prediction method, ground

penetrating radar method, infrared advanced exploration

大直径盾构隧道超前地质预报施工工法

一、前言大直径盾构隧道超前地质预报施工工法是在盾构隧道施工中，通过连续地进行地质预报，并根据预报结果采取相应的技术措施，以提前预防和解决潜在的地质问题。这种工法在大直径盾构隧道施工中得到了广泛应用，有效提高了施工效率和工程质量。

二、工法特点大直径盾构隧道超前地质预报施工工法的主要特点有：1. 精细地质调查和分析：通过对隧道所在地区的地质特征进行深入了解，确定施工过程中可能遇到的地质问题，并进行预测和评估。2. 连续地质监测：在隧道推进过程中，对地质变化进行连续监测，及时发现问题并进行处理，避免潜在风险带来的影响。3. 预警机制：建立一套完善的地质预警机制，通过各种信息传递和响应机制，及时将地质变化传达给施工人员，并采取相应的措施进行应对和调整。

三、适应范围大直径盾构隧道超前地质预报施工工法适用于以下情况：1. 隧道过程中遇到复杂的地质条件，如软弱地层、岩溶洞穴等。2. 隧道施工地区地质情况较为复杂，需要严密监测和预警。3. 隧道项目的安全性要求较高，需要通过预测和监测来减少潜在风险。

四、工艺原理大直径盾构隧道超前地质预报施工工法的工艺原理是通过对地质特征的研究和预测，确定解决地质问题所需的技术措施。在实际施工中，根据地质预报结果，采取相应的支护措施、处理技术，并调整施工方案和施工进度，以保证隧道的安全施工和工程质量。

五、施工工艺大直径盾构隧道超前地质预报施工工艺包括以下阶段：1. 地质调查阶段：进行详细的地质勘察和调查，了解隧道所在地的地质特征。2. 地质预测阶段：根据地质调查数据，对隧道施工过程中可能遇到的地质问题进行预测和评估。3. 连续地质监测阶段：在隧道推进过程中，通过地质监测设备对地质变化进行连续监测和记录。4. 预警和应对阶段：建立地质预警机制，及时将地质变化传达给施工人员，并根据预警结果采取相应的技术措施进行应对和调整。

六、劳动组织大直径盾构隧道超前地质预报施工工法的劳动组织主要包括地质调查和预测团队、地质监测团队、预警和应对团队以及与这些团队协作的施工人员和管理人员。各团队之间需要保持紧密的沟通和协作，以确保隧道施工的顺利进行。

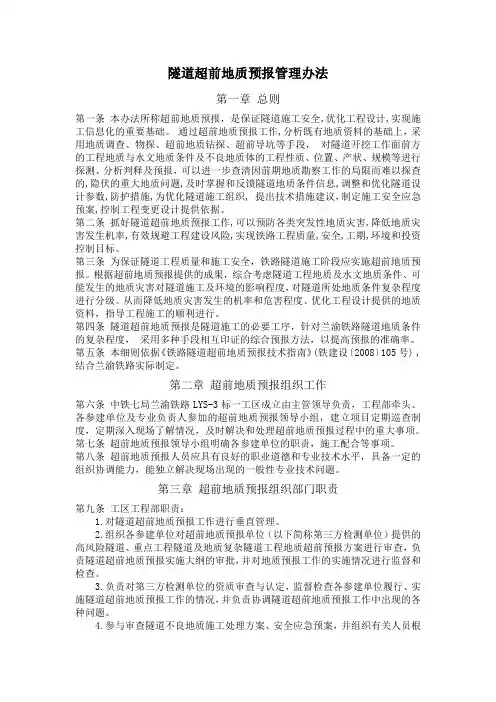

隧道超前地质预报管理办法

第一章 总则

第一条 本办法所称超前地质预报，是保证隧道施工安全,优化工程设计,实现施工信息化的重要基础。 通过超前地质预报工作,分析既有地质资料的基础上，采用地质调查、物探、超前地质钻探、超前导坑等手段， 对隧道开挖工作面前方的工程地质与水文地质条件及不良地质体的工程性质、位置、产状、规模等进行探测、分析判释及预报，可以进一步查清因前期地质勘察工作的局限而难以探查的,隐伏的重大地质问题,及时掌握和反馈隧道地质条件信息,调整和优化隧道设计参数,防护措施,为优化隧道施工组织, 提出技术措施建议，制定施工安全应急预案,控制工程变更设计提供依据。

第二条 抓好隧道超前地质预报工作,可以预防各类突发性地质灾害,降低地质灾害发生机率,有效规避工程建设风险,实现铁路工程质量,安全,工期,环境和投资控制目标。

第三条 为保证隧道工程质量和施工安全，铁路隧道施工阶段应实施超前地质预报。根据超前地质预报提供的成果，综合考虑隧道工程地质及水文地质条件、可能发生的地质灾害对隧道施工及环境的影响程度，对隧道所处地质条件复杂程度进行分级。从而降低地质灾害发生的机率和危害程度、优化工程设计提供的地质资料，指导工程施工的顺利进行。

第四条 隧道超前地质预报是隧道施工的必要工序，针对兰渝铁路隧道地质条件的复杂程度， 采用多种手段相互印证的综合预报方法，以提高预报的准确率。

第五条 本细则依据《铁路隧道超前地质预报技术指南》(铁建设〔2008〕105号) ,结合兰渝铁路实际制定。

第二章 超前地质预报组织工作

第六条 中铁七局兰渝铁路LYS-3标一工区成立由主管领导负责，工程部牵头、各参建单位及专业负责人参加的超前地质预报领导小组，建立项目定期巡查制度，定期深入现场了解情况，及时解决和处理超前地质预报过程中的重大事项。

第七条 超前地质预报领导小组明确各参建单位的职责，施工配合等事项。

第八条 超前地质预报人员应具有良好的职业道德和专业技术水平，具备一定的组织协调能力，能独立解决现场出现的一般性专业技术问题。

XX隧道监控量测及地质预报施工方案

XX至XX高速公路

XX隧道监控量测及超前地质预报专项施工方案

XX有限公司

二〇XX年XX月

XX隧道监控量测及地质预报施工方案

XX隧道监控量测及超前地质预报专项施工方案

一、工程概况

1、基本概况

大苇沟隧道位于建昌县，呈北东向展布，设计两条分离式单向隧道，属于中隧道，具体概况见下表：

大苇沟隧道概况表

起讫桩号 长度 围岩级别长度（m） 洞门形式

建昌端 兴城端 （m） 明洞 Ⅳ1级 Ⅳ2级 Ⅳ3级 Ⅴ1级 Ⅴ2级 建昌端 兴城端

ZK37+940 ZK38+745 805 40 - 400 60 205 100 削竹式 削竹式

K37+955 K38+695 740 60 - 360 60 200 60 削竹式 削竹式

2、气象水文

项目区属半干大陆性气候带，夏季炎热，冬季寒冷，风沙干旱，雨量很少。多年平均降水量450～591mm，约有70%集中在六月至八月，多年平均蒸发量1512.4～1929.3mm。年平均气温8.3～9.2℃，极端最高气温40.8～43.3℃，极端最低气温-27.5～-29.5℃，最冷月为1月，无霜期140天左右，最大冻土深度0.99～1.67m，标准冻深为1.2m。

3、地形地貌

隧道区属低山区，地形较简单，两侧洞口处为坡积地貌，沟壑发育，两侧洞口坡度较缓，为5度～15度。山体总体呈西南向，最高海拔468.7m，最低海拔283.3m，相对高差186.4m。

经地面调查发现隧道区地表岩溶特别发育，地表出露岩体溶隙，溶孔发育，局部出现小型溶洞。

4、区域地质概况

区域构造：设计带处于阴山纬向构造体系中东段与大兴安岭-太行山新华夏构造体系东缘的交接部位，地质构造十分复杂，按构造体系可分东西向、构造北XX隧道监控量测及地质预报施工方案

东向、构造北北东向、构造南北向构造。受构造影响，区内断裂较为发育，以东西向和北东向断裂为主。

区域地震情况：项目区域地震基本烈度为Ⅵ度，设计基本地震加速度值为0.05g，属区域地壳稳定区，按Ⅶ度的要求加强抗震措施。
