第 1 页 共 7 页 人教版八年级物理上册第4章光现象第2节
光的反射 课件(共27张PPT)
(共27张PPT)
光的反射
默写
1、什么是光源？光源分为哪两种？
2、光在同种透明均匀介质中是怎样传播的？小孔成像、日食、月食是怎样形成的？
3、什么是光线？直线和箭头分别表示什么？
4、光在真空中传播的速度是多少？在气体、液体和固体中速度大小是怎样的？
能够发光的问题，自然光源、人造光源
沿直线传播，是光沿直线传播
表示光传播径迹的直线，光的传播径迹和方向
C=3×108m/s v气﹥v液﹥v固
我们能看到这些东西是因为光源发出的光射入眼睛。
导入
欣赏：我们为什么能看到本身不发光的东西呢？
学习目标
1、知道光的反射，知道光在不发光的物体表面发生反射；
2、知道入射点、入射光线、反射光线、法线、入射角、反射角六个 第 2 页 共 7 页 要素；
3、通过实验探究得出光的反射遵循的规律（三条），知道光的反射定律的内容，会画光的反射光路图，能够应用反射定律进行简单的角度计算。
学习重点
1、六个要素； 2、光的反射定律的内容和光路图。
学习难点
1、实验探究过程； 2、光的反射定律的应用。
自主学习：一、光的反射
自主学习：光的发射
绿树白水
自主学习：六个要素
探究：光反射时遵循什么规律，即反射光沿什么方向射出？
你的猜想：……
依据：……
二、探究光的反射规律
太阳
合作学习：光的反射定律
结论：1、反射光线、入射光线和法线在同一平面内；
2、反射光线、入射光线分别位于法线两侧；
合作学习：光的反射定律
250 第 3 页 共 7 页 400
600
750
1．反射光线、入射光线、法线在同一平面；
2．反射光线和入射光线分居法线两侧；
3．反射角等于入射角。
（三线共面）
（两角相等）
（二线分居）
）
）
二、光的反射定律
O
N
i
r
已知图中入射光线，请画出反射光线。
专题04 光现象作图（解析版）
类型一 光的反射作图
【方法技巧】准确作图要求：
（1）反射角等于入射角，像物到镜面等距。（相等）
（2）法线与反射面垂直，像物连线与镜面垂直。（垂直）
（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。（虚实）
【专项训练】
1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．
【答案】如图所示
【解析】本题考查光的反射作图．先过入射点作法线，根据反射角等于入射角画出反射光线，反射角的度数为90°−60°=30°．
2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。
【答案】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，由此画出法线，
过入射点画出法线的垂线，即平面镜的位置，因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则入射角、反射角为60°.如图
所示：
【解析】首先根据反射光线的方向(竖直向下)作出反射光线，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的关系画出平面镜，标明反射角的度数。
首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。
3如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。
【答案】解：作出球点𝑆关于平面镜的对称点，即为像点𝑆′，连接𝑆′𝑃交平面镜于点𝑂，沿𝑂𝑃画出反射光线，连接𝑆𝑂画出入射光线，如图所示：
【解析】利用平面镜成像的特点：像与物关于平面镜对称，作出球的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。
在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像。同时会根据平面镜成像的实质完成光路。

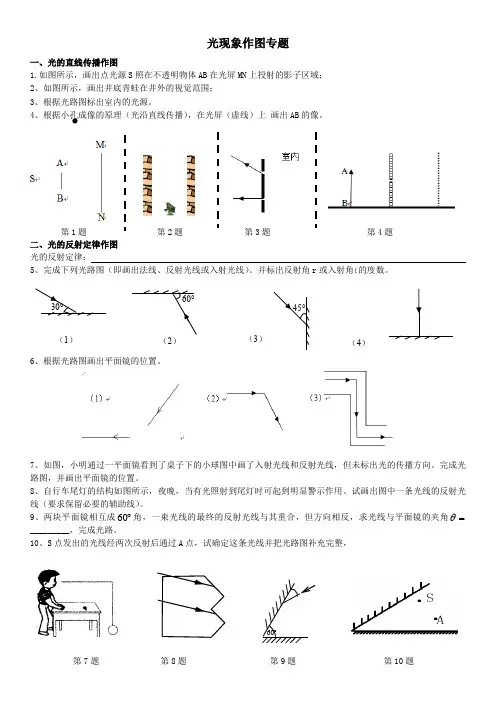

光现象作图专题
一、光的直线传播作图
1.如图所示，画出点光源S照在不透明物体AB在光屏MN上投射的影子区域；
2、如图所示，画出井底青蛙在井外的视觉范围；
3、根据光路图标出室内的光源。
4、根据小孔成像的原理（光沿直线传播），在光屏（虚线）上
画出AB的像。
第1题 第2题 第3题 第4题
二、光的反射定律作图
光的反射定律：
5、完成下列光路图（即画出法线、反射光线或入射光线）。并标出反射角r或入射角ί的度数。
6、根据光路图画出平面镜的位置。
7、如图，小明通过一平面镜看到了桌子下的小球图中画了入射光线和反射光线，但未标出光的传播方向。完成光路图，并画出平面镜的位置。
8、自行车尾灯的结构如图所示，夜晚，当有光照射到尾灯时可起到明显警示作用。试画出图中一条光线的反射光线（要求保留必要的辅助线）。
9、两块平面镜相互成60角，一束光线的最终的反射光线与其重合，但方向相反，求光线与平面镜的夹角_________，完成光路。
10、S点发出的光线经两次反射后通过A点，试确定这条光线并把光路图补充完整，
第7题 第8题 第9题 第10题 30° 45° 60°
（1） （2） （3） （4）
60三、平面镜成像作图
平面镜成像特点作图
平面镜成像特点：
11、根据平面镜成像特点画出在平面镜前的物体
12、根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像
13、如图，O′是O在平面镜中成的像，画出平面镜的位置，及线段AB在该平面镜中的像．
第11题 第12题 第13题

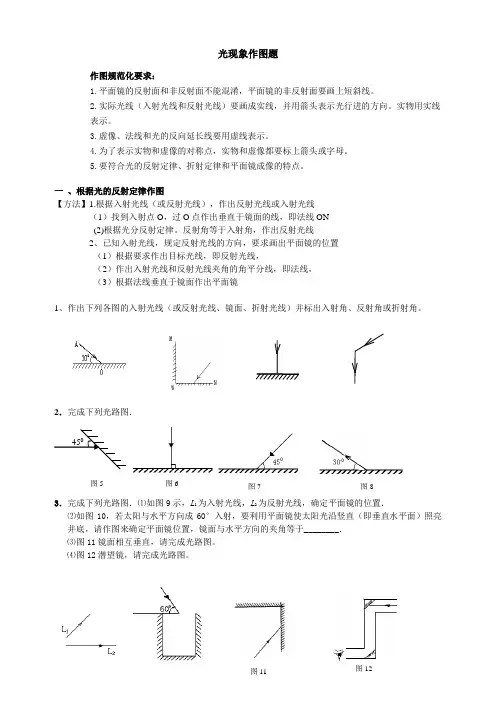

光现象作图题
作图规范化要求： 1.平面镜的反射面和非反射面不能混淆，平面镜的非反射面要画上短斜线。
2.实际光线（入射光线和反射光线）要画成实线，并用箭头表示光行进的方向。实物用实线表示。
3.虚像、法线和光的反向延长线要用虚线表示。
4.为了表示实物和虚像的对称点，实物和虚像都要标上箭头或字母。
5.要符合光的反射定律、折射定律和平面镜成像的特点。
一 、根据光的反射定律作图
【方法】1.根据入射光线（或反射光线），作出反射光线或入射光线
（1）找到入射点O，过O点作出垂直于镜面的线，即法线ON
(2)根据光分反射定律。反射角等于入射角，作出反射光线
2、已知入射光线，规定反射光线的方向，要求画出平面镜的位置
（1）根据要求作出目标光线，即反射光线，
（2）作出入射光线和反射光线夹角的角平分线，即法线，
（3）根据法线垂直于镜面作出平面镜
1、作出下列各图的入射光线（或反射光线、镜面、折射光线）并标出入射角、反射角或折射角。
2．完成下列光路图．
3．完成下列光路图．⑴如图9示，L1为入射光线，L2为反射光线，确定平面镜的位置．
⑵如图10，若太阳与水平方向成60°入射，要利用平面镜使太阳光沿竖直（即垂直水平面）照亮井底，请作图来确定平面镜位置，镜面与水平方向的夹角等于________．
⑶图11镜面相互垂直，请完成光路图。
⑷图12潜望镜，请完成光路图。
图5 450
图6 图7 图8
图11 图12
二、根据平面镜成像原理作图
平面镜成像的特点：（1）平面镜所成的像和物体到镜面的距离相等；（2）像与物体的大小相等；（3）像与物体的连线与镜面垂直；（4）像与物左右相反；（5）成虚像。
例、图中两条光线是由同一点光源S发出经平面镜反射后形成的，请确定光源S的位置并完成光路图。
