湘桂铁路路基沉降观测方案

  • 格式：doc
  • 大小：705.50 KB
  • 文档页数：25

湘桂铁路扩能改造工程

路基沉降观测及变形观测评估方案

编制：

复核：

审批：

中南大学土木工程检测中心

二〇一二年五月十八日

1

2

目 录

一、 编制依据 ............................................................................................................................................ 3

二、观测范围及主要内容 .......................................................................................................................... 3

三、沉降观测的组织及设备配备 .............................................................................................................. 9

3.1 成立沉降观测专题小组 ..................................................................................................................... 9

3.2 主要设备配备 ..................................................................................................................................... 9

四、沉降观测技术要求 .............................................................................................................................. 9

4.1沉降观测精度要求及沉降观测测点的设置 ........................................................................................ 9

4.2基沉降观测的频次 .............................................................................................................................. 10

五、技术方案的实施 ................................................................................................................................ 11

5.1 沉降监测网布设 ................................................................................................................................. 11

5.2 沉降变形观测方法和基本要求 ......................................................................................................... 12

5.3沉降观测基本要求 .............................................................................................................................. 13

六、评估方法和判定标准 ........................................................................................................................ 13

七、综合评估与资料整理 ........................................................................................................................ 24

八、观测项目报价 .................................................................................................................................... 25

3 一、 编制依据

1) 《新建铁路工程测量规范》（TB10101-99）

2) 《客运专线铁路无碴轨道铺设条件评估技术指南》

3) 《客运专线铁路路基工程施工质量验收暂行标准》

4) 《客运专线铁路路基工程施工技术指南》（TZ212-2005）

5) 《工程测量规范》（GB 50026-93）

6) 《国家一、二等水准测量规范》（GB 12897-91）

7) 《工程勘察收费标准》（2002版）

二、观测范围及主要内容

根据《客运专线铁路无碴轨道铺设条件评估技术指南》规定：沉降观测断面的间距一般不应大于50m，地势乎坦、地基条件均匀良好的路堑、高度小于5m的路堤可放宽到100m；地形、地质条件变化较大地段应适当加密。湘桂铁路扩能改造工程路基填方地段沉降观测断面布置见表1。

表1 填方地段沉降观测断面布置表

序号 范围 最大填土

高度

（m） 本段长度

（m） 设置

观测

断面数 备注

1 D1K8+300～D1K8+500 7 200 4 挖除换填

2 D1K9+250～D1K9+790 7.3,7.0 540 6 挖除换填

3 DK3+684～DK4+050 4,8.4 366 4 挖除换填

4 DK13+262.97~DK13+500 8 237.03 4 262.97~ 325段采用水泥搅拌桩

5 LXDK6+826.875～7+720.55 14.44 893.675 18 清淤换填AB料

6 LXDK8+114.75～+775.08 10.00 660.33 7 清淤回填渗水土

7 LSDK6+715.43～LSDK7+000 11.70 284.57 5 -

8 DK13+545～DK14+100 11.67 555.00 11 鱼塘清淤，搅拌桩加固

9 DK14+100～DK15+165 6.20 1065.00 11 鱼塘清淤，搅拌桩加固

10 DK15+165～DK15+520 6.20 355.00 4 挖除换填改良土0.5m

4 序号 范围 最大填土

高度

（m） 本段长度

（m） 设置

观测

断面数 备注

11 DK15+520～DK15+572 6.20 52.00 1 挖除换填改良土0.5m

12 DK15+572～DK15+615 6.20 43.00 1 挖除换填改良土1.0m

13 DK15+615～DK16+400 6.20 785.00 8 鱼塘清淤，搅拌桩加固

14 DK16+400～DK17+132 10.90 732.00 16 鱼塘清淤换填

15 DK17+132～DK17+250 6.50 118.00 1 挖除换填改良土1.0m

16 DK17+25～0DK17+480 6.50 230.00 2 挖除换填改良土1.0m

17 DK17+480～DK17+640 6.50 160.00 2 挖除换填改良土1.0m

18 DK17+640～DK17+866 6.50 226.00 2 挖除换填渗水土1.2～2.0m

19 DK17+866～DK18+252 6.50 386 4 挖除换填改良土0.5～1.0m

20 DK18+877.22～DK19+100 6.60 222.78 2 挖除换填改良土1.0m

21 DK19+100～DK19+180 6.60 80 1 挖除换填改良土0.5～1.0m

22 DK19+180～DK19+274.47 6.60 94.47 1 挖除换填改良土1.0m

23 DK20+384.3～DK20+566 5.10 181.7 2 挖除换填改良土1.00～1.55m

24 DK13+545～DK14+100 11.67 555.00 11 鱼塘清淤，搅拌桩加固

25 DK14+100～DK15+165 6.20 1065.00 11 鱼塘清淤，搅拌桩加固

26 DK15+165～DK15+520 6.20 355.00 4 挖除换填改良土0.5m

27 DK15+520～DK15+572 6.20 52.00 1 挖除换填改良土0.5m

28 DK20+566～DK20+700 5.10 134 1 挖除换填改良土0.5～1.0m

29 DK21+230.38～DK21+390 9.65 159.62 2 软基挖除换填渗水土1.00～4.34m

30 DK21+390～DK21+440 9.65 50 1 挖除换填改良土0.5m

31 DK21+440～DK21+576 9.65 136 1 鱼塘清淤换填

32 DK21+576～DK21+695 9.65 119 1 挖除换填改良土0.5～1.0m

33 DK21+695～DK21+928.2 9.65 233.2 2 鱼塘清淤换填

34 DK22+650～DK22+980 5.60 330 3 鱼塘清淤，搅拌桩加固

35 DK22+980～DK23+290 5.60 310 3 挖除换填改良土0.5～1.0m

36 DK23+290～DK23+320 5.60 30 0 挖除换填改良土0.71～1.23m

37 DK23+320～DK23+510 5.60 190 2 鱼塘清淤，搅拌桩加固

合集下载

铁路沉降观测方案精编

铁路沉降观测方案精编

铁路沉降观测方案精编

清晨的阳光透过窗帘的缝隙，洒在了我的书桌上。我拿起笔，开始构思这个铁路沉降观测方案。十年的经验告诉我，这是一个需要严谨、细致、全面的工作。

我们要明确沉降观测的目的。铁路作为我国交通运输的大动脉，其安全运行至关重要。沉降观测的目的就是为了确保铁路线路的稳定性和安全性，提前发现并预警潜在的风险。

我们来看看沉降观测的对象。主要包括路基、桥梁、隧道等铁路基础设施。这些部位在长期的使用过程中，可能会因为地质条件、荷载作用等原因产生沉降，影响铁路的安全运行。

确定了观测对象后，我们要选择合适的观测方法。沉降观测方法有很多，如水准测量、三角测量、卫星测量等。根据实际情况，我们可以选择水准测量和卫星测量相结合的方法。水准测量具有精度高、操作简便等优点，适用于小范围内的沉降观测；而卫星测量则具有覆盖范围广、观测速度快等优点，适用于大范围的沉降观测。

一、观测频率

根据铁路线路的重要程度和使用年限，确定观测频率。对于新投入使用的线路，前两年每季度观测一次；之后每年观测一次。对于老旧线路，每半年观测一次。

二、观测点布设

在铁路线路的各个关键部位，如桥梁、隧道、路基等，布设沉降观测点。每个观测点应设置在易于观测、不受干扰的位置。 三、观测数据采集

采用水准测量和卫星测量相结合的方法，对布设的观测点进行沉降观测。水准测量数据采用往返观测，以提高观测精度；卫星测量数据通过实时动态定位，获取观测点的高程变化。

四、数据整理与分析

将采集到的沉降观测数据整理成表格或图形，分析沉降趋势和沉降速率。对于沉降速率超过预警值的部位，及时发出预警，并采取相应措施。

五、预警与处理

根据沉降观测数据，制定预警指标。当观测点的沉降速率超过预警指标时，立即启动应急预案，对铁路线路进行临时限速或封闭，确保铁路运行安全。

六、观测成果报告

每季度、每年对沉降观测成果进行汇总，编写观测报告。报告内容包括观测点沉降数据、沉降趋势分析、预警情况等。

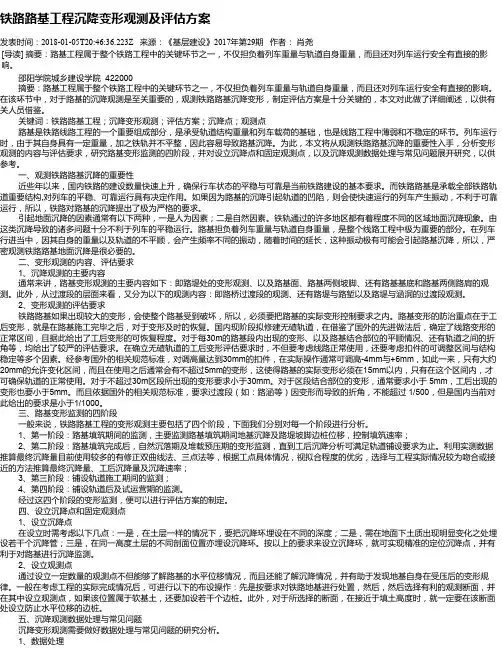

铁路路基工程沉降变形观测及评估方案

铁路路基工程沉降变形观测及评估方案

铁路路基工程沉降变形观测及评估方案

发表时间：2018-01-05T20:46:36.223Z 来源：《基层建设》2017年第29期 作者： 肖尧

[导读] 摘要：路基工程属于整个铁路工程中的关键环节之一，不仅担负着列车重量与轨道自身重量，而且还对列车运行安全有直接的影响。

邵阳学院城乡建设学院 422000

摘要：路基工程属于整个铁路工程中的关键环节之一，不仅担负着列车重量与轨道自身重量，而且还对列车运行安全有直接的影响。在该环节中，对于路基的沉降观测是至关重要的，观测铁路路基沉降变形，制定评估方案是十分关键的，本文对此做了详细阐述，以供有

关人员借鉴。

关键词：铁路路基工程；沉降变形观测；评估方案；沉降点；观测点

路基是铁路线路工程的一个重要组成部分，是承受轨道结构重量和列车载荷的基础，也是线路工程中薄弱和不稳定的环节。列车运行时，由于其自身具有一定重量，加之铁轨并不平整，因此容易导致路基沉降。为此，本文将从观测铁路路基沉降的重要性入手，分析变形

观测的内容与评估要求，研究路基变形监测的四阶段，并对设立沉降点和固定观测点，以及沉降观测数据处理与常见问题展开研究，以供

参考。

一、观测铁路路基沉降的重要性

近些年以来，国内铁路的建设数量快速上升，确保行车状态的平稳与可靠是当前铁路建设的基本要求。而铁路路基是承载全部铁路轨道重要结构,对列车的平稳、可靠运行具有决定作用。如果因为路基的沉降引起轨道的凹陷，则会使快速运行的列车产生振动，不利于可靠

运行，所以，铁路对路基的沉降提出了极为严格的要求。

引起地面沉降的因素通常有以下两种，一是人为因素；二是自然因素。铁轨通过的许多地区都有着程度不同的区域地面沉降现象。由这类沉降导致的诸多问题十分不利于列车的平稳运行。路基担负着列车重量与轨道自身重量，是整个线路工程中极为重要的部分。在列车

行进当中，因其自身的重量以及轨道的不平顺，会产生频率不同的振动，随着时间的延长，这种振动极有可能会引起路基沉降，所以，严

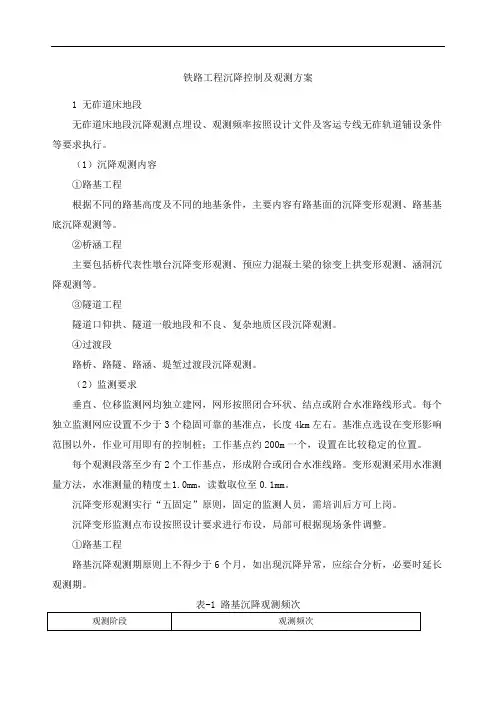

铁路工程沉降控制及观测方案
