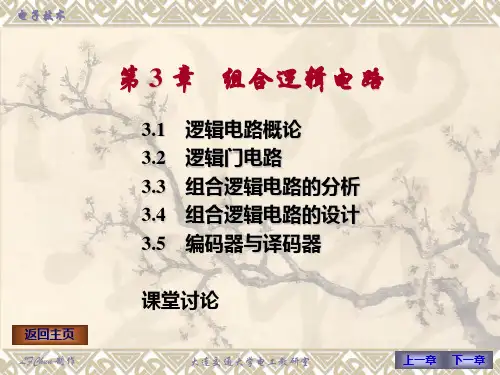

第3章组合逻辑电路

组合逻辑电路
54 系列和 74 系列具有相同的子系列，两个系列的参数 基本相同，主要在电源电压范围和工作环境温度范围上有所 不同， 54 系列适应的范围更大些，如表2-1 所示。不同子 系列在速度、功耗等参数上有所不同。 TTL 门电路采用 5V 电源供电。
组合逻辑电路
2. 1. 2 CMOS 门电路 CMOS 门电路由场效应管构成，它的特点是集成度高、
组合逻辑电路
图 2-2 标准 TTL 电路的输入/输出逻辑电平
组合逻辑电路
图 2-3 CMOS 电路的输入/输出逻辑电平 (a ) 5VCMOS 电路;( b ) 3. 3VCMOS 电路
组合逻辑电路
当输入电平在 U IL ( max ) 和 U IH ( min ) 之间时，逻辑电路 可能把它当作 0 ，也可能把它当作 1 ，而当逻辑电路因所接 负载过多等原因不能正常工作时，高电平输出可能低于 U OH (min ) ，低电平输出可能高于 U OL (max ) 。
图 2-5 TTL 驱动门与 CMOS 负载门的连接
组合逻辑电路
2. 2 组合逻辑电路
2. 2. 1 组合逻辑电路的特点 逻辑电路可以分为两大类:组合逻辑电路和时序逻辑电
路。组合逻辑电路是比较简单的一类逻辑电路，它具有以下 特点:
(1)从电路结构上看，不存在反馈，不包含记忆元件。 (2)从逻辑功能上看，任一时刻的输出仅仅与该时刻的 输入有关，与该时刻之前电路的状态无关。
组合逻辑电路
图 2-4 74LS 系列门电路的扇出系数和带负载能力 (a )低电平输出时;( b )高电平输出时
组合逻辑电路
4 )传输延时tP 传输延时tP指输入变化引起输出变化所需的时间，它是 衡量逻辑电路工作速度的重要指标。传输延时越短，工作速 度越快，工作频率越高。tPHL 指输出由高电平变为低电平时， 输入脉冲的指定参考点(一般为中点)到输出脉冲的相应指定 参考点的时间。 tPHL 指输出由低电平变为高电平时，输入 脉冲的指定参考点到输出脉冲的相应指定参考点的时间。标 准 TTL 系列门电路典型的传输延时为 11ns ;高速 TTL 系列 门电路典型的传输延时为3. 3ns 。 HCT 系列 CMOS 门电路 的传输延时为 7ns ; AC 系列 CMOS 门电路的传输延时为 5ns ; ALVC 系列 CMOS 门电路的传输延时为 3ns 。

②C＝1、C＝0，即C端为高电平（+VDD）、C端为低电平（0V） 时，TN和TP都具备了导通条件，输入和输出之间相当于开关接通 一样，uO＝uI 。
2．三态门电路的输出有高阻态、高电平和低电平3种状态
• 三态门逻辑符号控制端电平的约定
A
1
Y
EN
EN
（a）控制端低电平有效
控制端加低电平信号时，三 态门处于工作状态，Y＝A， 加高电平信号时禁止，Y＝Z
加法器
能对两个1位二进制数进行相加而求得和及进位的逻辑电 路称为半加器。 能对两个1位二进制数进行相加并考虑低位来的进位，即 相当于3个1位二进制数的相加，求得和及进位的逻辑电路称 为全加器。 实现多位二进制数相加的电路称为加法器。按照进位方 式的不同，加法器分为串行进位加法器和超前进位加法器两 种。串行进位加法器电路简单、但速度较慢，超前进位加法 器速度较快、但电路复杂。 加法器除用来实现两个二进制数相加外，还可用来设计 代码转换电路、二进制减法器和十进制加法器等。
数据分配器
数据分配器的逻辑功能是将1个输入数据传送到 多个输出端中的1个输出端，具体传送到哪一个输出 端，也是由一组选择控制（地址）信号确定。 数据分配器就是带选通控制端即使能端的二进 制译码器。只要在使用中，把二进制译码器的选通 控制端当作数据输入端，二进制代码输入端当作选 择控制端就可以了。 数据分配器经常和数据选择器一起构成数据传 送系统。其主要特点是可以用很少几根线实现多路 数字信息的分时传送。
八进制数
0 1 2 3 4 5 6 7 10 11 12 13 14 15 16 17
十六进制数
0 1 2 3 4 5 6 7 8 9 A B C D E F
门电路 国标符号 曾用符号 美国符号 表达式

第3章PLD原理
输出缓冲器用来提高存储器的带负载能力,并使输 出电平与TTL电路的逻辑电平匹配。同时,利用缓冲器 的三态控制功能可以将存储器的输出端与系统的数据 总线直接相连。
存储单元矩阵中的每个存储单元可以用二极管、 晶体管、熔丝或其他存储元件构成。图6―14是具有两 位地址输入码和四位数据输出的ROM电路。它的存储 单元是二极管,字线和位线的每个交叉点处都是一个存 储单元。交叉点处接有二极管时相当于存1,没有接二极 管时相当于存0。交叉点的数目也就是存储单元数。通 常，直接用存储单元的数目表示存储器的存储量(或称 容量),并写成“字数×位数(位)”的形式。
第3章PLD原理
当I/O端作为输出端时,常常用到具有一定驱动能力 的三态控制输出电路。在PLD的逻辑电路中的三态控 制输出电路有如图6―4（d）表示的两种形式,一种是控 制信号为高电平且反相输出;另一种是控制信号为低电 平且反相输出。
如果当所有输入的原码和反码在乘积项处都打
“×”,即表示所有的连接点都是编程连接,如图6―5(a)
第3章PLD原理
GAL器件的基本结构如图6―10所示。它与PAL器 件相比,在结构上的显著特点是输出采用了宏单元 （OLMC）。也就是说，PAL器件的可编程“与”阵列 是送到一个固定的“或”阵列上输出的,而GAL器件的 可编程“与”阵列则是送到OLMC上输出的。通过对 OLMC单元的编程,器件能满足更多的逻辑电路要求,从 而使它比PAL器件具有更多的功能,设计也更为灵活。
第3章PLD原理
6.2.2 可编程逻辑器件(PLD)的基本结构 1.可编程只读存储器 可编程只读存储器（Programmable Read Only
Memory，简称PROM）是最早的PLD器件,它出现在20 世纪70年代初。它包含一个固定的“与”阵列和一个 可编程的“或”阵列,其基本结构图如图6―7所示。 PROM一般用来存储计算机程序和数据,它的输入是计 算机存储器地址,输出是存储单元的内容。由图可见,它 的“与”阵列是一个“全译码阵列”,即对某一组特定 的输入Ii(i=0,1,2)只能产生一个惟一的乘积项。因为是 全译码,当输入变量为n个时,阵列的规模为2n,所以 PROM的规模一般很大。

第章组合逻辑电路习题解答公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]复习思考题3-1 组合逻辑电路的特点从电路结构上看，组合电路只由逻辑门组成，不包含记忆元件，输出和输入之间无反馈。

任意时刻的输出仅仅取决于该时刻的输入，而与电路原来的状态无关，即无记忆功能。

3-2 什么是半加什么是全加区别是什么若不考虑有来自低位的进位将两个1位二进制数相加，称为半加。

两个同位的加数和来自低位的进位三者相加，称为全加。

半加是两个1位二进制数相加，全加是三个1位二进制数相加。

3-3 编码器与译码器的工作特点编码器的工作特点：将输入的信号编成一个对应的二进制代码，某一时刻只能给一个信号编码。

译码器的工作特点：是编码器的逆操作，将每个输入的二进制代码译成对应的输出电平。

3-4 用中规模组合电路实现组合逻辑函数是应注意什么问题中规模组合电路的输入与输出信号之间的关系已经被固化在芯片中，不能更改，因此用中规模组合电路实现组合逻辑函数时要对所用的中规模组合电路的产品功能十分熟悉，才能合理地使用。

3-5 什么是竞争-冒险产生竞争-冒险的原因是什么如何消除竞争-冒险在组合逻辑电路中，当输入信号改变状态时，输出端可能出现虚假信号----过渡干扰脉冲的现象，叫做竞争冒险。

门电路的输入只要有两个信号同时向相反方向变化，这两个信号经过的路径不同，到达输入端的时间有差异，其输出端就可能出现干扰脉冲。

消除竞争-冒险的方法有：接入滤波电容、引入选通脉冲、修改逻辑设计。

习 题3-1试分析图所示各组合逻辑电路的逻辑功能。

解： (a)图 (1) 由逻辑图逐级写出表达式：)()(D C B A Y ⊕⊕⊕=(2) 化简与变换：令DC Y B A Y ⊕=⊕=21则 21Y Y Y ⊕=(3)由表达式列出真值表，见表。

输入中间变量中间变量 输出 A B C DY 1 Y 2 Y 0 0 0 0 0 0 0 1 0 0 1 0 0 0 0 10 1 1 0 00 1 1 0 1(4)分析逻辑功能：由真值表可知，该电路所能完成的逻辑功能是：判断四个输入端输入1的情况，当输入奇数个1时，输出为1，否则输出为0。
