联轴器防护罩统一制作标准

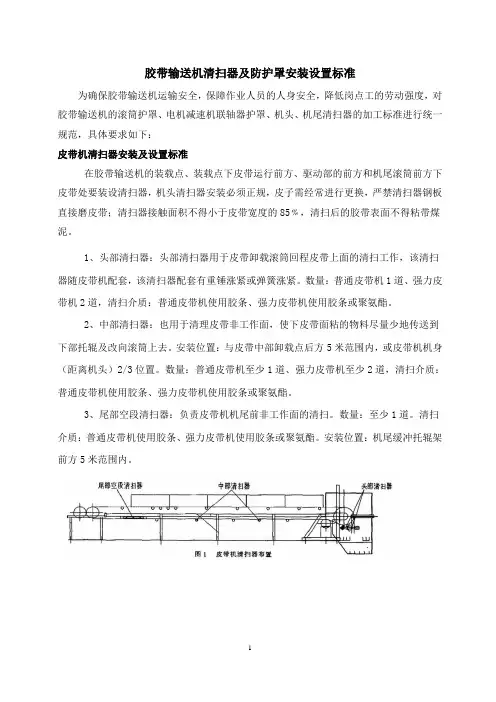

胶带输送机清扫器及防护罩安装设置标准为确保胶带输送机运输安全，保障作业人员的人身安全，降低岗点工的劳动强度，对胶带输送机的滚筒护罩、电机减速机联轴器护罩、机头、机尾清扫器的加工标准进行统一规范，具体要求如下：皮带机清扫器安装及设置标准在胶带输送机的装载点、装载点下皮带运行前方、驱动部的前方和机尾滚筒前方下皮带处要装设清扫器，机头清扫器安装必须正规，皮子需经常进行更换，严禁清扫器钢板直接磨皮带；清扫器接触面积不得小于皮带宽度的85﹪，清扫后的胶带表面不得粘带煤泥。

1、头部清扫器：头部清扫器用于皮带卸载滚筒回程皮带上面的清扫工作，该清扫器随皮带机配套，该清扫器配套有重锤涨紧或弹簧涨紧。

数量：普通皮带机1道、强力皮带机2道，清扫介质：普通皮带机使用胶条、强力皮带机使用胶条或聚氨酯。

2、中部清扫器：也用于清理皮带非工作面，使下皮带面粘的物料尽量少地传送到下部托辊及改向滚筒上去。

安装位置：与皮带中部卸载点后方5米范围内，或皮带机机身（距离机头）2/3位置。

数量：普通皮带机至少1道、强力皮带机至少2道，清扫介质：普通皮带机使用胶条、强力皮带机使用胶条或聚氨酯。

3、尾部空段清扫器：负责皮带机机尾前非工作面的清扫。

数量：至少1道。

清扫介质：普通皮带机使用胶条、强力皮带机使用胶条或聚氨酯。

安装位置：机尾缓冲托辊架前方5米范围内。

皮带机护罩标准防护装置结构和布局应设计合理，使人体不能直接进入危险区域，防护装置应有足够的强度、刚度，一般应采用金属材料制造，采用固定式防护装置，经常进行调节和维护的运动部件，应优先采用联锁式防护装置，条件不允许时，可采用开启式或可调式防护装置。

防护装置表面应光滑无毛刺和尖锐棱角，不应成为新的危险源一、机尾滚筒护罩标准1、护罩要以钢板做面焊接在角钢的长方形框架内，宽度以将滚筒轴承座全部遮盖为准；2、护罩的高度以高出滚筒两侧上沿50mm为准；3、护罩的长度以超过机尾轮滚筒的内侧边缘50mm为准；4、护罩内外应作防腐，表面应刷天蓝色面漆；二、电机、减速机连接护罩1、防护罩必须用钢板制作，钢板宽度以将转动部位全部遮盖为准；2、防护罩必须用四根以上螺丝固定；3、防护罩双侧必须平衡、找正。

发往：煤化工集团各单位签发：王延吉
编号：MHGSBC-通知【2014】11号拟稿：张超审核：刘晓
运转设备联轴器护罩安装规范
一、目的:为了做好运转设备联轴器护罩的安装控制管理，特制定本规范。

二、适用范围：本规范适用煤化工集团运转设备联轴器护罩的安装管理。

三、内容：
1、联轴器护罩应结构简单、布局合理，不得有锐利的边缘和突缘。

2、联轴器护罩应有足够的可靠性，在规定的寿命期限内应有足够的强度、刚度、稳定性、耐腐蚀性、抗疲劳性，应能承受1500牛顿力的垂直力。

3、防护罩顶部、侧面与联轴器间隙均为30-50mm，底部与地面(或站立台面)的间隙应小于50mm，防护罩外边缘与联轴器不小于50mm，具体尺寸如图：
30-50mm
联轴器
30-50mm
4、防护罩应牢固的固定在设备或基础上，拆卸、调节时必须使用工具。

5、啮合传动的防护：啮合传动机构必须装置全封闭型的防护装置，机器外部不允许有裸露的啮合齿轮。

四、管理考核：
各企业根据规范进行整改，并制定整改计划，上报设备处， 设备处不定期对运转设备联轴器护罩安装规范执行情况进行落实，未按照规范执行的对企业主管人员罚款100元。

设备处
护罩
联轴器
>50mm
护罩
地面
＜50mm
二0一四年六月十一日。

6 淬火池防护栏
防护栏结构完整，连接、安装可靠
1 安全限位
限位齐全，动作灵敏可靠
2 脚踏安全开关护罩 护罩安装紧固，无变形，无干涉
3 外露导线防护管
外露导线均穿防护管，保护管完整无损
18 多用炉 4 点火装置
点火开关正常，助燃气体供给正常
5 加热管防护罩
护罩完整，安装紧固，防护可靠
6 联轴器防护罩
护罩完整，安装紧固，无变形，无干涉，性能可靠

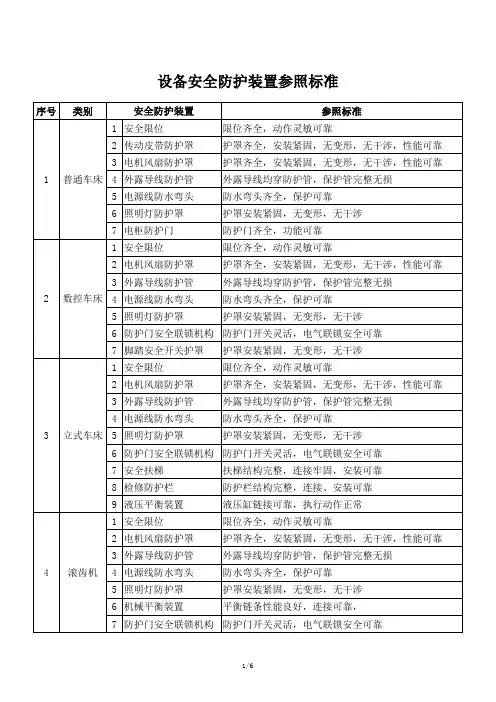

设备安全防护装置参照标准
序号 类别
安全防护装置
参照标准
1 安全限位
限位齐全，动作灵敏可靠
2 传动皮带防护罩
护罩齐全，安装紧固，无变形，无干涉，性能可靠
3 电机风扇防护罩
护罩齐全，安装紧固，无变形，无干涉，性能可靠
1 普通车床 4 外露导线防护管
外露导线均穿防护管，保护管完整无损
5 电源线防水弯头
防水弯头齐全，保护可靠
2 电机风扇防护罩
护罩齐全，安装紧固，无变形，无干涉，性能可靠
3 外露导线防护管 5 插齿机
4 电源线防水弯头
外露导线均穿防护管，保护管完整无损 防水弯头齐全，保护可靠
5 照明灯防护罩
护罩安装紧固，无变形，无干涉
6 防护门安全联锁机构 防护门开关灵活，电气联锁安全可靠
1 安全限位
限位齐全，动作灵敏可靠
11 吊钩防脱卡子
12 警示铃
13 照明灯护罩
1 小车行走限位装置
2 滚筒提升限位装置
3 外露导线防护管
4 超重限位装置 25 龙门吊 5 配电柜防护罩
6 大车横梁防护栏
7 吊钩滑轮组装置
8 制动器
参照标准 钢丝绳性能良好，连接可靠 插销开关完好，电气联锁可靠 防护栏结构完整，连接、安装可靠 制动轮、瓦完好，间隙调节正常 结构完整，功能正常 结构完整，功能正常 护罩安装紧固，无变形，无干涉 限位齐全，动作灵敏可靠 限位动作灵敏，工作可靠 外露导线均穿防护管，保护管完整无损 限位动作灵敏，工作可靠 护罩齐全完整，安装牢固 防护栏结构完整，连接、安装可靠 钢丝绳性能良好，连接可靠 制动轮、瓦完好，间隙调节正常；紧轨器性能良好， 铁鞋齐全

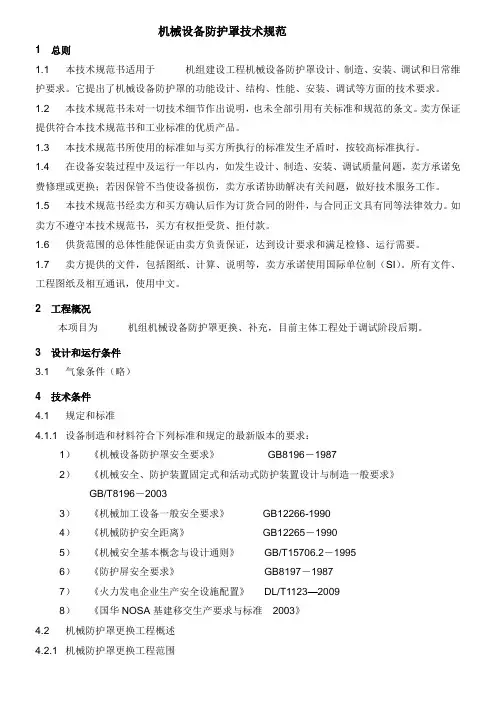

机械设备防护罩技术规范1 总则1.1 本技术规范书适用于机组建设工程机械设备防护罩设计、制造、安装、调试和日常维护要求。

它提出了机械设备防护罩的功能设计、结构、性能、安装、调试等方面的技术要求。

1.2 本技术规范书未对一切技术细节作出说明，也未全部引用有关标准和规范的条文。

卖方保证提供符合本技术规范书和工业标准的优质产品。

1.3 本技术规范书所使用的标准如与买方所执行的标准发生矛盾时，按较高标准执行。

1.4 在设备安装过程中及运行一年以内，如发生设计、制造、安装、调试质量问题，卖方承诺免费修理或更换；若因保管不当使设备损伤，卖方承诺协助解决有关问题，做好技术服务工作。

1.5 本技术规范书经卖方和买方确认后作为订货合同的附件，与合同正文具有同等法律效力。

如卖方不遵守本技术规范书，买方有权拒受货、拒付款。

1.6 供货范围的总体性能保证由卖方负责保证，达到设计要求和满足检修、运行需要。

1.7 卖方提供的文件，包括图纸、计算、说明等，卖方承诺使用国际单位制（SI）。

所有文件、工程图纸及相互通讯，使用中文。

2 工程概况本项目为机组机械设备防护罩更换、补充，目前主体工程处于调试阶段后期。

3 设计和运行条件3.1 气象条件（略）4 技术条件4.1 规定和标准4.1.1 设备制造和材料符合下列标准和规定的最新版本的要求：1）《机械设备防护罩安全要求》GB8196－19872）《机械安全、防护装置固定式和活动式防护装置设计与制造一般要求》GB/T8196－20033）《机械加工设备一般安全要求》GB12266-19904）《机械防护安全距离》GB12265－19905）《机械安全基本概念与设计通则》GB/T15706.2－19956）《防护屏安全要求》GB8197－19877）《火力发电企业生产安全设施配置》DL/T1123—20098）《国华NOSA基建移交生产要求与标准2003》4.2 机械防护罩更换工程概述4.2.1 机械防护罩更换工程范围工程包括防护罩实地测绘、统计、设计、加工、安装、调试四个部分，护罩完整、标识齐全，符合国家标准和神华基建标准要求。
