2016年高考物理真题专题汇编专题K磁场(含解析)

  • 格式：doc
  • 大小：2.66 MB
  • 文档页数：9

1 K 磁场 K1 磁场 安培力 1．J10 K1[2016²全国卷Ⅲ] 某同学用图1­中所给器材进行与安培力有关的实验．两根金属导轨ab和a1b1固定在同一水平面内且相互平行，足够大的电磁铁(未画出)的N极位于两导轨的正上方，S极位于两导轨的正下方，一金属棒置于导轨上且与两导轨垂直．

图1­ (1)在图中画出连线，完成实验电路．要求滑动变阻器以限流方式接入电路，且在开关闭合后，金属棒沿箭头所示的方向移动． (2)为使金属棒在离开导轨时具有更大的速度，有人提出以下建议： A．适当增加两导轨间的距离 B．换一根更长的金属棒 C．适当增大金属棒中的电流 其中正确的是________(填入正确选项前的标号)． [答案] (1)连线如图所示

(2)AC [解析] (1)限流式接法要求滑动变阻器接线时只能连接“一上一下”两个接线柱；磁铁N极位于上方，说明磁感线向下；开关闭合后，金属棒往右运动，说明棒受到向右的安培力；由左手定则可知，电流应垂直纸面向外(ab指向a1b1)；所以应按“电源正极→开关→滑动变阻器下接线柱→滑动变阻器上接线柱→电流表→ab→a1b1→电源负极”的顺序连接回路．

(2)由动能定理BIL²s＝12mv2－0可知，要增大金属棒离开导轨时的速度v，可以增大磁感应强度B、增大电流I、增大两导轨间的距离L或增大导轨的长度s；但两导轨间的距离不变而只是换一根更长的金属棒后，等效长度L并不会发生改变，但金属棒的质量增大，故金属棒离开导轨时的速度v减小． 2．K1 K2[2016²北京卷] 中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也．”进一步研究表明，地球周围地磁场的磁感线分布示意如图．结合上述材料，下列说法不正确的是( ) 2

图1­ A．地理南、北极与地磁场的南、北极不重合 B．地球内部也存在磁场，地磁南极在地理北极附近 C．地球表面任意位置的地磁场方向都与地面平行 D．地磁场对射向地球赤道的带电宇宙射线粒子有力的作用 C [解析] 根据“则能指南，然常微偏东，不全南也”知，选项A正确．由图可知地磁场的南极在地理北极附近，选项B正确．由图可知在两极附近地磁场与地面不平行，选项C不正确．由图可知赤道附近的地磁场与地面平行，射向地面的带电宇宙粒子运动方向与磁场方向垂直，会受到磁场力的作用，选项D正确． 3．B7 J2 K1[2016²天津卷] 电磁缓速器是应用于车辆上以提高运行安全性的辅助制动装置，其工作原理是利用电磁阻尼作用减缓车辆的速度．电磁阻尼作用可以借助如下模型讨论：如图1­所示，将形状相同的两根平行且足够长的铝条固定在光滑斜面上，斜面与水平方向夹角为θ.一质量为m的条形磁铁滑入两铝条间，恰好匀速穿过，穿过时磁铁两端面与两铝条的间距始终保持恒定，其引起电磁感应的效果与磁铁不动、铝条相对磁铁运动相同．磁铁端面是边长为d的正方形，由于磁铁距离铝条很近，磁铁端面正对两铝条区域的磁场均可视为匀强磁场，磁感应强度为B，铝条的高度大于d，电阻率为ρ.为研究问题方便，铝条中只考虑与磁铁正对部分的电阻和磁场，其他部分电阻和磁场可忽略不计，假设磁铁进入铝条间以后，减少的机械能完全转化为铝条的内能，重力加速度为g.

图1­ (1)求铝条中与磁铁正对部分的电流I； (2)若两铝条的宽度均为b，推导磁铁匀速穿过铝条间时速度v的表达式； (3)在其他条件不变的情况下，仅将两铝条更换为宽度b′>b的铝条，磁铁仍以速度v进入铝条间，试简要分析说明磁铁在铝条间运动时的加速度和速度如何变化．

[答案] (1)mgsin θ2Bd (2)ρmgsin θ2B2d2b (3)略 [解析] (1)磁铁在铝条间运动时，两根铝条受到的安培力大小相等，均为F安，有 F安＝IdB ①

磁铁受到沿斜面向上的作用力为F，其大小 F＝2F安 ②

磁铁匀速运动时受力平衡，则有 F－mgsin θ＝0 ③

联立①②③式可得I＝mgsin θ2Bd ④ (2)磁铁穿过铝条时，在铝条中产生的感应电动势为E，有 E＝Bdv ⑤

铝条与磁铁正对部分的电阻为R，由电阻定律有

R＝ρddb ⑥

由欧姆定律有 I＝ER ⑦ 3

联立④⑤⑥⑦式可得v＝ρmgsin θ2B2d2b ⑧ (3)磁铁以速度v进入铝条间，恰好做匀速运动时，磁铁受到沿斜面向上的作用力F，联立①②⑤⑥⑦式可得F＝2B2d2bvρ ⑨ 当铝条的宽度b′>b时，磁铁以速度v进入铝条间时，磁铁受到的作用力变为F′，有 F′＝2B2d2b′vρ ⑩

可见F′>F＝mgsin θ，磁铁所受到的合力方向沿斜面向上，获得与运动方向相反的加速度，磁铁将减速下滑，此时加速度最大．之后，随着运动速度减小，F′也随着减小，磁铁所受的合力也减小，由于磁铁加速度与所受到的合力成正比，磁铁的加速度逐渐减小．综上所述，磁铁做加速度逐渐减小的减速运动，直到F′＝mgsin θ时，磁铁重新达到平衡状态，将再次以较小的速度匀速下滑．

K2 磁场对运动电荷的作用 4．K2[2016²全国卷Ⅱ] 一圆筒处于磁感应强度大小为B的匀强磁场中，磁场方向与筒的轴平行，筒的横截面如图所示．图中直径MN的两端分别开有小孔，筒绕其中心轴以角速度ω顺时针转动．在该截面内，一带电粒子从小孔M射入筒内，射入时的运动方向与MN成30°角．当筒转过90°时，该粒子恰好从小孔N飞出圆筒．不计重力．若粒子在筒内未与筒壁发生碰撞，则带电粒子的比荷为( )

图1­ A.ω3B B.ω2B

C.ωB D.2ωB A [解析] 作出粒子的运动轨迹如图所示，其中O′为粒子运动轨迹的圆心，由几何关系可知∠MO′N′＝30°.

由粒子在磁场中做匀速圆周运动的规律可知qvB＝mv2r，T＝2πrv，得T＝2πmBq，即比荷qm＝2πBT，由题意

知t粒子＝t筒，即30°360°²T＝90°360°²T筒，则T＝3T筒，又T筒＝2πω，故qm＝ω3B，选项A正确．

5．K2[2016²全国卷Ⅲ] 平面OM和平面ON之间的夹角为30°，其横截面(纸面)如图1­所示，平面OM上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外．一带电粒子的质量为m，电荷量为

q(q>0)．粒子沿纸面以大小为v的速度从OM的某点向左上方射入磁场，速度与OM成30°角．已知该粒子

在磁场中的运动轨迹与ON只有一个交点，并从OM上另一点射出磁场．不计重力．粒子离开磁场的出射点到两平面交线O的距离为( ) 4

图1­ A.mv2qB B.3mvqB

C.2mvqB D.4mvqB D [解析] 设射入磁场的入射点为A，延长入射速度v所在直线交ON于一点C，则轨迹圆与AC相切；由于轨迹圆只与ON有一个交点，所以轨迹圆与ON相切，所以轨迹圆的圆心必在∠ACD的角平分线上，作出轨迹圆如图所示，其中O′为圆心，B为出射点．

由几何关系可知∠O′CD＝30°，Rt△O′DC中，CD＝O′D²cot 30°＝3R；由对称性知，AC＝CD＝3R；等腰△ACO中，OA＝2AC²cos 30°＝3R；等边△O′AB中，AB＝R，所以OB＝OA＋AB＝4R.由qvB＝

mv2R得R＝mvqB，所以OB＝4mvqB，D正确．

6．K2[2016²北京卷] 如图1­所示，质量为m、电荷量为q的带电粒子，以初速度v沿垂直磁场方向射入磁感应强度为B的匀强磁场，在磁场中做匀速圆周运动．不计带电粒子所受重力． (1)求粒子做匀速圆周运动的半径R和周期T； (2)为使该粒子做匀速直线运动，还需要同时存在一个与磁场方向垂直的匀强电场，求电场强度E的大小．

图1­ [答案] (1)mvqB 2πmqB (2)vB [解析] (1)洛伦兹力提供向心力，有f＝qvB＝mv2R

带电粒子做匀速圆周运动的半径R＝mvqB 匀速圆周运动的周期T＝2πRv＝2πmqB. (2)粒子受电场力F＝qE，洛伦兹力f＝qvB.粒子做匀速直线运动，则 qE＝qvB 场强E的大小E＝vB. 5

7．K2[2016²四川卷] 如图1­所示，正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd方向射入磁场区域，当速度大小为vb时，从b点离开磁场，在磁场中运动的时间为tb，当速度大小为vc时，从c点离开磁场，在磁场中运动的时间为tc，不计粒子重力．则( )

图1­ A．vb∶vc＝1∶2，tb∶tc＝2∶1 B．vb∶vc＝2∶1，tb∶tc＝1∶2 C．vb∶vc＝2∶1，tb∶tc＝2∶1 D．vb∶vc＝1∶2，tb∶tc＝1∶2 A [解析] 由题可得带正电粒子在匀强磁场中受洛伦兹力作用做匀速圆周运动，且洛伦兹力提供做圆周运动的向心力，作出粒子两次运动的轨迹如图所示

由qvB＝mv2r＝mr4π2T2可以得出vb∶vc＝rb∶rc＝1∶2, 又由t＝θ2πT可以得出时间之比等于偏转角之比．由图看出偏转角之比为2∶1，则tb∶tc＝2∶1，选项A正确． K3 带电粒子在组合场及复合场中运动 8．I3 K3[2016²全国卷Ⅰ] 现代质谱仪可用来分析比质子重很多倍的离子，其示意图如图1­所示，其中加速电压恒定．质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场．若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍．此离子和质子的质量比约为( )

图1­ A．11 B．12 C．121 D．144

[解析] D 粒子在电场中加速，设离开加速电场的速度为v，则qU＝12mv2，粒子进入磁场做圆周运动，

半径r＝mvqB＝1B2mUq，因两粒子轨道半径相同，故离子和质子的质量比为144，选项D正确． 9．K3[2016²江苏卷] 回旋加速器的工作原理如图1­甲所示，置于真空中的D形金属盒半径为R，两盒间狭缝的间距为d，磁感应强度为B的匀强磁场与盒面垂直，被加速粒子的质量为m，电荷量为＋q，加

在狭缝间的交变电压如图乙所示，电压值的大小为U0.周期T＝2πmqB.一束该种粒子在t＝0～T2时间内从A

合集下载

2016年高考物理复习试题：导航卷七 磁场及带电粒子在磁场中的运动 含答案

2016年高考物理复习试题：导航卷七 磁场及带电粒子在磁场中的运动 含答案

导航卷七磁场及带电粒子在磁场中的运动满分：100分时间：60分钟一、单项选择题(本题共5小题，每小题5分，共25分。

每小题只有一个选项符合题意。

)1．(2015·江苏单科)如图所示，用天平测量匀强磁场的磁感应强度。

下列各选项所示的载流线圈匝数相同，边长MN相等，将它们分别挂在天平的右臂下方。

线圈中通有大小相同的电流，天平处于平衡状态。

若磁场发生微小变化，天平最容易失去平衡的是()2．(2015·海南单科，1)如图，a是竖直平面P上的一点，P前有一条形磁铁垂直于P，且S极朝向a点，P后一电子在偏转线圈和条形磁铁的磁场的共同作用下，在水平面内向右弯曲经过a点。

在电子经过a点的瞬间，条形磁铁的磁场对该电子的作用力的方向()A．向上B．向下C．向左D．向右3．(2015·新课标全国卷Ⅰ，14)两相邻匀强磁场区域的磁感应强度大小不同、方向平行。

一速度方向与磁感应强度方向垂直的带电粒子(不计重力)，从较强磁场区域进入到较弱磁场区域后，粒子的()A．轨道半径减小，角速度增大B．轨道半径减小，角速度减小C．轨道半径增大，角速度增大D．轨道半径增大，角速度减小4．(2014·新课标全国卷Ⅰ，16)如图，MN为铝质薄平板，铝板上方和下方分别有垂直于图平面的匀强磁场(未画出)。

一带电粒子从紧贴铝板上表面的P点垂直于铝板向上射出，从Q点穿越铝板后到达PQ的中点O，已知粒子穿越铝板时，其动能损失一半，速度方向和电荷量不变，不计重力。

铝板上方和下方的磁感应强度大小之比为()A．2 B. 2 C．1 D.2 25．(2014·安徽理综，18)“人造小太阳”托卡马克装置使用强磁场约束高温等离子体，使其中的带电粒子被尽可能限制在装置内部，而不与装置器壁碰撞。

已知等离子体中带电粒子的平均动能与等离子体的温度T成正比，为约束更高温度的等离子体，则需要更强的磁场，以使带电粒子在磁场中的运动半径不变。

2016年高考物理真题专题汇编 专题M：交变电流(含解析)

2016年高考物理真题专题汇编 专题M：交变电流(含解析)

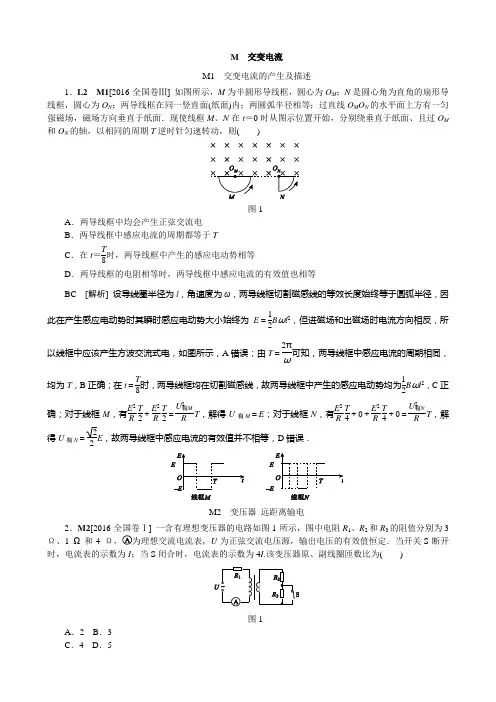

M 交变电流M1 交变电流的产生及描述1．L2 M1[2016·全国卷Ⅲ] 如图所示，M 为半圆形导线框，圆心为O M ；N 是圆心角为直角的扇形导线框，圆心为O N ；两导线框在同一竖直面(纸面)内；两圆弧半径相等；过直线O M O N 的水平面上方有一匀强磁场，磁场方向垂直于纸面．现使线框M 、N 在t ＝0时从图示位置开始，分别绕垂直于纸面、且过O M 和O N 的轴，以相同的周期T 逆时针匀速转动，则( )图1-A ．两导线框中均会产生正弦交流电B ．两导线框中感应电流的周期都等于TC ．在t ＝T 8时，两导线框中产生的感应电动势相等 D ．两导线框的电阻相等时，两导线框中感应电流的有效值也相等BC [解析] 设导线圈半径为l ，角速度为ω，两导线框切割磁感线的等效长度始终等于圆弧半径，因此在产生感应电动势时其瞬时感应电动势大小始终为E ＝12B ωl 2，但进磁场和出磁场时电流方向相反，所以线框中应该产生方波交流式电，如图所示，A 错误；由T ＝2πω可知，两导线框中感应电流的周期相同，均为T ，B 正确；在t ＝T 8时，两导线框均在切割磁感线，故两导线框中产生的感应电动势均为12B ωl 2，C 正确；对于线框M ，有E 2R ·T 2＋E 2R ·T 2＝U 2有M R ·T ，解得U 有M ＝E ；对于线框N ，有E 2R ·T 4＋0＋E 2R ·T 4＋0＝U 2有N R·T ，解得U 有N ＝22E ，故两导线框中感应电流的有效值并不相等，D 错误．M2 变压器 远距离输电2．M2[2016·全国卷Ⅰ] 一含有理想变压器的电路如图1-所示，图中电阻R 1、R 2和R 3的阻值分别为3Ω、1 Ω 和4 ΩU 为正弦交流电压源，输出电压的有效值恒定．当开关S 断开时，电流表的示数为I ；当S 闭合时，电流表的示数为4I .该变压器原、副线圈匝数比为( )图1-A ．2B ．3C ．4D ．5[解析] B 开关断开时，原、副线圈的电流比I I 2＝n 2n 1，通过R 2的电流I 2＝In 1n 2，副线圈的输出电压U 2＝I 2(R 2＋R 3)＝5In 1n 2，由U 1U 2＝n 1n 2可得原线圈两端的电压U 1＝5I ⎝⎛⎭⎫n 1n 22，则U ＝U 1＋IR 1＝5I ⎝⎛⎭⎫n 1n 22＋3I ；开关闭合时，原、副线圈的电流比4I I ′2＝n 2n 1，通过R 2的电流I ′2＝4In 1n 2，副线圈的输出电压U ′2＝I ′2R 2＝4In 1n 2，由U ′1U ′2＝n 1n 2可得原线圈两端的电压U ′1＝4I ⎝⎛⎭⎫n 1n 22，则U ＝U ′1＋4IR 1＝4I ⎝⎛⎭⎫n 1n 22＋12I ，解得n 1n 2＝3，选项B 正确． 3．M2[2016·全国卷Ⅲ] 如图1-所示，理想变压器原、副线圈分别接有额定电压相同的灯泡a 和b.当输入电压U 为灯泡额定电压的10倍时，两灯泡均能正常发光．下列说法正确的是( )图1-A ．原、副线圈匝数比为9∶1B ．原、副线圈匝数比为1∶9C ．此时a 和b 的电功率之比为9∶1D ．此时a 和b 的电功率之比为1∶9．AD [解析] 设灯泡的额定电压为U 0，则输入电压U ＝10U 0，由于两灯泡均正常发光，故原线圈两端的电压U 1＝U －U 0＝9U 0，副线圈两端的电压U 2＝U 0，所以原、副线圈的匝数比n 1∶n 2＝U 1∶U 2＝9∶1，A 正确，B 错误；原、副线圈的电流之比I 1∶I 2＝n 2∶n 1＝1∶9，由电功率P ＝UI 可知，a 和b 的电功率之比为1∶9，C 错误，D 正确．4．M2 J3[2016·天津卷] 如图1-所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表．下列说法正确的是( )图1-A ．当滑动变阻器的滑动触头P 向上滑动时，R 1消耗的功率变大B ．当滑动变阻器的滑动触头P 向上滑动时，电压表V 示数变大C ．当滑动变阻器的滑动触头P 向上滑动时，电流表A 1示数变大D ．若闭合开关S ，则电流表A 1示数变大，A 2示数变大B [解析] 滑动变阻器的滑动触头P 向上滑动时，滑动变阻器接入电路的阻值变大，总电阻也变大，而副线圈两端的电压没有变化，所以干路中的电流减小，R 1消耗的功率变小，A 错误；干路中的电流变小，R 1两端的电压变小，并联电路的电压变大，即电压表V 示数变大，B 正确；由于变压器副线圈干路中的电流变小，所以原线圈中的电流变小，即电流表A 1的示数变小，C 错误；闭合开关S 后，并联电路的阻值变小，总电阻也变小，干路中的电流变大，R 1两端的电压变大，并联电路的电压变小，通过R 2的电流变小，即电流表A 2示数变小，因变压器的功率变大，故电流表A 1示数变大，D 错误．5．M2[2016·江苏卷] 一自耦变压器如图1-所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈．在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2，在将滑动触头从M 点顺时针旋转到N 点的过程中( )图1-A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高C [解析] 根据变压器原、副线圈两端电压和原、副线圈匝数的关系式有U 1U 2＝n 1n 2，这里n 2< n 1，所以U 2 <U 1.在将滑动触头从M 点顺时针旋转到N 点的过程中，n 2变小，n 1不变，而原线圈两端电压U 1也不变，因此U 2降低，选项C 正确．6．M2、J2[2016·四川卷] 如图1-所示，接在家庭电路上的理想降压变压器给小灯泡L 供电，如果将原、副线圈减少相同匝数，其他条件不变，则( )图1-A ．小灯泡变亮B ．小灯泡变暗C ．原、副线圈两端电压的比值不变D ．通过原、副线圈电流的比值不变B [解析] 由变压器相关知识得：U 1U 2＝n 1n 2，原、副线圈减去相同的匝数n 后：U 1U ′2＝n ′1n ′2＝n 1－n n 2－n ，n 1n 2－n ′1n ′2＝－n （n 1－n 2）n 2（n 2－n ）<0，则说明变压器原、副线圈的匝数比变大，则可得出C 、D 错误．由于原线圈电压恒定不变，则副线圈电压减小，小灯泡实际功率减小，小灯泡变暗，A 错误，B 正确．。

2016高考全国新课标3卷物理含答案解析

2016高考全国新课标3卷物理含答案解析

年普通高等学校招生全国统一考试2016)(3卷分）第Ⅰ卷（选择题共126分。

分，共126本卷共21小题，每小题6题只有分。

在每小题给出的四个选项中，第14~17二、选择题：本大题共8小题，每小题6选对但不全的6分，一项是符合题目要求，第18~21题有多项符合题目要求。

全部选对的得分。

得3分。

有选错的得0 ．关于行星运动的规律，下列说法符合史实的是14 ．开普勒在牛顿定律的基础上，导出了行星运动的规律A ．开普勒在天文观测数据的基础上，总结出了行星运动的规律B ．开普勒总结出了行星运动的规律，找出了行星按照这些规律运动的原因C D．开普勒总结出了行星运动的规律，发现了万有引力定律15．关于静电场的等势面，下列说法正确的是A．两个电势不同的等势面可能相交B．电场线与等势面处处相互垂直C．同一等势面上各点电场强度一定相等．将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功D，动能变为原来的s一质点做速度逐渐增大的匀加速直线运动，在时间间隔t内位移为16．. 倍。

该质点的加速度为9s83s4ss CA．．D．．B22222tttt17．如图，两个轻环a和b套在位于竖直面内的一段固定圆弧上：一细线穿过两轻环，其两端各系一质量为m的小球。

在a和b之间的细线上悬挂一小物块。

平衡时，a、b间的距离恰好等于圆弧的半径。

不计所有摩擦。

小物块的质量为3mm D．2．B m C．m A．2218．平面OM和平面ON之间的夹角为30°，其横截面（纸面）如图所示，平面OM上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外。

一带电粒子的质量为m，电荷量为q（q>0）。

粒子沿纸面以大小为v的速度从OM的某点向左上方射入磁场，速度与OM成30°角。

已知粒子在磁场中的运动轨迹与ON只有一个交点，并从OM上另一点射出磁场。

的距离为O不计重力。

粒子离开磁场的射点到两平面交线mvmv42mvmv3．BA．C．D．BqBq2BqBq19．如图，理想变压器原、副线圈分别接有额定电压相同的灯泡a和b。

五年2016_2020高考物理真题专题点拨__专题10带电粒子在复合场组合场的运动含解析

五年2016_2020高考物理真题专题点拨__专题10带电粒子在复合场组合场的运动含解析

专题10 带电粒子在复合场、组合场的运动【2020年】1.（2020·新课标Ⅰ）一匀强磁场的磁感应强度大小为B ,方向垂直于纸面向外,其边界如图中虚线所示，ab 为半圆，ac 、bd 与直径ab 共线，ac 间的距离等于半圆的半径。

一束质量为m 、电荷量为q (q >0）的粒子，在纸面内从c 点垂直于ac 射入磁场，这些粒子具有各种速率.不计粒子之间的相互作用。

在磁场中运动时间最长的粒子，其运动时间为（ )A. 76mqB π B. 54mqB π C. 43mqB π D 。

32m qB π 【答案】C 【解析】粒子在磁场中做匀速圆周运动2mv qBv r =， 2r T v π= 可得粒子在磁场中的周期2m T qB π=粒子在磁场中运动的时间2m t T qBθθπ=⋅= 则粒子在磁场中运动的时间与速度无关，轨迹对应的圆心角越大，运动时间越长。

采用放缩圆解决该问题,粒子垂直ac 射入磁场，则轨迹圆心必在ac 直线上，将粒子的轨迹半径由零逐渐放大。

当半径0.5r R ≤和 1.5r R ≥时,粒子分别从ac 、bd 区域射出，磁场中的轨迹为半圆，运动时间等于半个周期。

当0。

5R <r <1.5R 时，粒子从半圆边界射出，逐渐将轨迹半径从0。

5R 逐渐放大,粒子射出位置从半圆顶端向下移动,轨迹圆心角从π逐渐增大,当轨迹半径为R 时，轨迹圆心角最大，然后再增大轨迹半径,轨迹圆心角减小，因此当轨迹半径等于R 时轨迹圆心角最大，即轨迹对应的最大圆心角433πθππ=+= 粒子运动最长时间为4243223m m t T qB qB πθπππρ==⨯=，故选C 。

2。

(2020·新课标Ⅱ）CT 扫描是计算机X 射线断层扫描技术的简称，CT 扫描机可用于对多种病情的探测。

图（a ）是某种CT 机主要部分的剖面图，其中X 射线产生部分的示意图如图（b)所示。

图（b)中M 、N 之间有一电子束的加速电场，虚线框内有匀强偏转磁场；经调节后电子束从静止开始沿带箭头的实线所示的方向前进，打到靶上，产生X 射线（如图中带箭头的虚线所示）；将电子束打到靶上的点记为P 点。
