EG3525芯片
1 .特点


工作电压范围宽：+8V ～ +35V

内置 5.1V基准电压，精度±1%









振荡频率范围宽：100Hz～ 500KHz
具有振荡器外部同步功能
死区时间可调
内置软启动电路
具有输入欠压锁定功能
具有 PWM锁存功能，禁止多脉冲
双通道灌电流、拉电流驱动能力
封装形式：SOP-16和 DIP-16

2 .描述
EG3525芯片内置了 5.1V基准电压源、100Hz～ 500KHz宽频率振荡器、软启动电路、误差放大器、PWM
比较器、欠压封锁电路及功率管输出驱动电路等。EG3525 具有同步时钟功能，可以工作在主从模式，也可
以与外部系统时钟信号同步，为设计提供了极大的灵活性。在 CT引脚和 Discharge引脚之间加入一个电阻
就可以实现对死区时间的调节功能。
EG3525内部集成了软启动电路，只需在引脚 8外接一个定时电容能实现 PWM软启动功能。在上电过程
中，软启动定时电容的电压由内部 50uA恒流源进行充电，其电容两端的电压开始从零慢慢上升到 Vref，同
时 PWM输出也从零慢慢增加到稳压所需的最大占空比，当定时电容两端的电压上升到 Vref时，软启动过程
结束。
在故障电路控制 Shutdown关断信号时，该关断信号对输出级及软启动电路都起作用。当 Shutdown(引
脚 10)上的信号为高电平时，禁止 EG3525的输出，同时软启动电容将开始放电。如果该高电平持续，软启
动电容将充分放电，直到关断信号结束，才重新进入软启动过程。Shutdown 引脚不能悬空，应通过接地电
阻可靠接地，以防止外部干扰信号耦合而影响 EG3525的正常工作。


逆变器电源 


UPS 电源
大功率高频开关电源
直流脉宽调速系统
DC/DC 直流变换器

大功率充电器
3 .引脚
INA- INA+ SYNC 1 2 16 Vref
VCC
15

14
OUTPUT

B
3

4
OSC
OUTPUT
1 3 VC
EG3525

5 6 7 8 12
11
10
9

CT RT GND
OUTPUT
A
DIS
CHARGE
SHUT

DOWN

SOFT
START
COMP

图 3-1. EG3525 管脚定义
推挽、半桥 PWM 控制芯片
3.2. 引脚描述

引脚序号 引脚名称 INA- I/O 描述
1 2 I
I
误差放大器的反相输入端。

INA+
误差放大器的同相输入端。
振荡器外接同步信号输入端。该端接外部同步脉冲信号可实现
与外电路同步。
3 4 5 SYNC OSC OUTPUT CT I

O
I
同步脉冲输出端。作为多个芯片同步工作时使用。

振荡器定时电容接入端，其取值范围为 1nF到 0.1uF。正常工作
时，在 CT两端可以得到一个从 0.9V到 3.5V变化的锯齿波。
振荡器定时电阻接入端。RT 的阻值决定了内部恒流值对 CT 充
电。其取值范围为 2K到 150K，RT和 CT越大充电时间越长，反
之则充电时间短。
6 7 RT I

I
振荡器放电端。CT的放电由 5脚和 7脚两端的死区电阻决定。
其取值范围为 0欧到 500欧。放电电阻 RD和 CT越大放电时间
越长，反之则放电时间短。
DISCHARGE

软启动控制端。8 脚可外接软启动电容，该电容由内部恒流源
8 9 SOFT START COMP I

O
I

50uA充电。
PWM比较器补偿信号输入端。在该端与引脚 1之间接入不同类型
的反馈网路，可以构成比例、比例积分和积分等类型调节器。
外部关断信号输入端。该端接高电平时控制器输出被禁止。该
端可与保护电路相连，以实现故障保护。
1 0 SHUTDOWN

OUTPUT A
输出端 A驱动。推挽结构输出， 引脚 11和引脚 14是两路互补
输出端。
11 O

1 1 2 3 GND VC GND
芯片的功率地和信号地。
POWER 输出级偏置电压接入端。
输出端 B驱动。推挽结构输出， 引脚 11和引脚 14是两路互补
1 1 1 4 5 6 OUTPUT B O
输出端。

电源输入端，供内部逻辑和模拟电路的工作电源及送到基准电
VCC POWER 压的输入端，产生 5.1V±1%的内部基准电压。如果该脚电压低
于门限电压 8V，欠压锁定，输出信号关断。
基准电压 5.1V±1%输出端，可以分压后作为误差放大器的参考
Vref POWER
电压。
推挽、半桥 PWM 控制芯片
4.结构框图

V
CC

15

VRFE 16
5.1V基准 欠压锁定

Vref
1 3 V
C

OSC OUTPUT 4

SYNC 3
≥
或门
1

1 1 OUTPUT A

RT 6

CT 5
T触发器

振荡器
CP

DISCHARGE 7

R
锁存器

S
≥1

或门
14 OUTPUT B

COMP 9

INA- 1
INA+ 2

比较器

运放
Vref

1 2GND

5 0uA
SOFT START 8

SHUTDOWN 10
5K
5K

/ 17

合集下载

PWM控制芯片SG3525功能

PWM控制芯片SG3525功能

PWM控制芯片SG3525功能PWM( Pulse Width Modulation) 控制芯片 SG3525 是一种集成电路，被广泛应用于交流-直流转换器、直流-直流转换器和交流-交流变换器中。

它使用脉冲宽度调制技术来控制输出信号的功率和电压。

SG3525功能上的主要特点如下：1.可编程输出频率：SG3525可以通过外部电阻和电容调整输出频率范围，大约在100Hz到500kHz之间。

2.双向调制：它可以实现对输出脉冲宽度的双向调制，可用于控制功率转换电路的输出功率。

3.可调占空比：SG3525允许通过不同的控制电压来改变输出的占空比，从而可以实现不同的输出电压。

4.激励输出：它具有一个用于外部驱动功率晶体管或MOSFET的激励输出。

5.内置复位电路：SG3525具有一个内置的复位功能，可以在电源故障或其他异常情况下自动复位。

6.温度稳定性好：该芯片具有较好的温度稳定性，可以在广泛的温度范围内稳定工作。

7.高电压性能：SG3525的工作电压范围较宽，可以支持高达35V的电源电压。

8.可调输出电压：通过调整输出信号的占空比，可以实现不同的输出电压。

9.外部同步功能：可以使用外部信号对芯片进行同步操作。

10.保护功能：SG3525包含了多种保护功能，例如短路保护和过温保护。

SG3525通过将输入电压进行调制，生成一个脉冲宽度可调的方波信号。

这个方波信号可以被用于驱动功率晶体管或MOSFET，从而控制输出的功率和电压。

根据调整输出脉冲的宽度和频率，可以实现不同的控制策略，如恒定电压输出、恒定电流输出和可调电压输出等。

总之，PWM控制芯片SG3525通过脉冲宽度调制技术，实现了对输出信号的功率和电压的精确控制。

它在各种功率转换器和电源控制应用中被广泛使用，提供了高效、稳定和可靠的控制性能。

pwm驱动芯片

pwm驱动芯片

pwm驱动芯片PWM（脉宽调制）驱动芯片是一种用于控制电气设备的电子元件，通过调整输出信号的脉冲占空比，实现对电子设备的精确控制。

它广泛应用于工业设备、电机驱动、LED调光、电源管理以及无线通信等领域。

PWM驱动芯片的原理是通过调整输出信号的脉冲宽度来控制电流或电压的大小。

通过改变脉冲的高电平时间和低电平时间，可以精确地控制输出信号的平均值，从而实现对电流或电压的调节。

在PWM驱动芯片中，一般采用一个高速的计时器来产生一个固定频率的脉冲信号，然后通过一个比较器将输入信号与计时器输出的信号进行比较，从而产生控制信号。

PWM驱动芯片有多种类型，常见的有单输出PWM驱动芯片、双输出PWM驱动芯片和多输出PWM驱动芯片。

单输出PWM驱动芯片一般只有一个输出通道，适用于单路电机驱动和单路LED调光。

双输出PWM驱动芯片一般有两个输出通道，可以同时控制两个电机或两个LED灯。

多输出PWM驱动芯片则可以同时控制多个电机或多个LED灯。

PWM驱动芯片的优点是可以精确地控制输出电流或电压大小，控制精度高，响应速度快。

同时，PWM驱动芯片的功耗较低，能有效地节约能源。

此外，PWM驱动芯片还可以实现多种保护功能，如短路保护、过流保护和过温保护，提高电子设备的可靠性和安全性。

以LED调光为例，PWM驱动芯片可以通过改变脉冲宽度来控制LED灯的亮度。

当脉冲宽度较窄时，LED灯会呈现较低的亮度；当脉冲宽度较宽时，LED灯会呈现较高的亮度。

通过调整PWM驱动芯片的脉冲占空比，可以实现对LED灯的无级调光。

总之，PWM驱动芯片是一种广泛应用于电子设备控制的重要元件，可以实现对电流或电压的精确调节，功耗较低，响应速度快，具有多种保护功能。

它在工业设备、电机驱动、LED 调光、电源管理和无线通信等领域具有广泛的应用前景。

pwm芯片,pwm控制芯片SG3525介绍

pwm芯片,pwm控制芯片SG3525介绍

pwm 芯片，pwm 控制芯片SG3525 介绍
脉冲宽度调制（PWM），是英文Pulse Width ModulaTIon 的缩写，简称脉宽调制，脉冲宽度调制是一种模拟控制方式，根据相应载荷的变化来调
制晶体管栅极或基极的偏置，实现开关稳压电源输出晶体管或晶体管导通时
间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定，PWM 控制技术以其控制简单，灵活和动态响应好的优点而成为电力电子技术最广
泛应用的控制方式，也是人们研究的热点。

由于当今科学技术的发展已经没
有了学科之间的界限，结合现代控制理论思想或实现无谐振软开关技术将会
成为PWM 控制技术发展的主要方向之一。

集成脉宽调制器SG3525 是美国硅通用公司的第2 代产品，它是一种性能优良、功能齐全、通用性强的单片集成PWM 控制器。

SG3525 是电流控制型PWM 控制器，所谓电流控制型脉宽调制器是按照反馈电流调节脉
宽。

在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输
出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化
而变化。

由于结构上有电压环和电流环双环系统，因此，无论开关电源的电
压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控
制器。

SG3525 引脚描述。

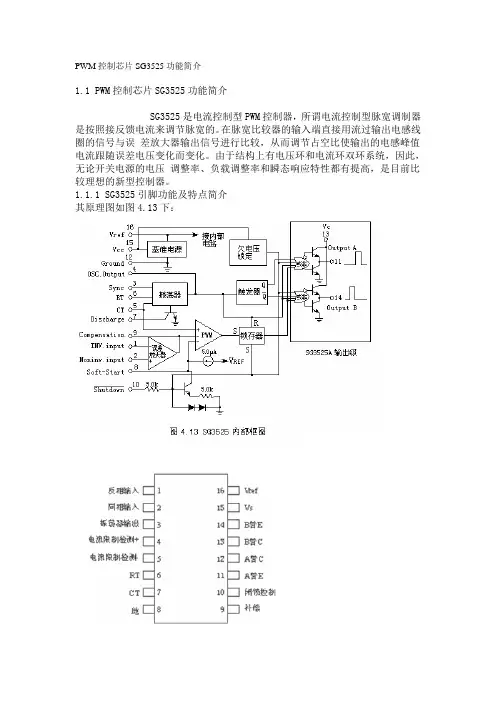

PWM控制芯片SG3525功能简介

PWM控制芯片SG3525功能简介

PWM控制芯片SG3525功能简介1.1 PWM控制芯片SG3525功能简介SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。

在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。

由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。

在闭环系统中，该引脚接反馈信号。

在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。

2.Noninv.input(引脚2)：误差放大器同向输入端。

在闭环系统和开环系统中，该端接给定信号。

根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。

该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。

该端与引脚5之间外接一只放电电阻，构成放电回路。

8.Soft-Start(引脚8)：软启动电容接入端。

该端通常接一只5 的软启动电容。

pensation(引脚9)：PWM比较器补偿信号输入端。

在该端与引脚2之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型调节器。

10.Shutdown(引脚10)：外部关断信号输入端。

该端接高电平时控制器输出被禁止。

该端可与保护电路相连，以实现故障保护。

11.Output A（引脚11）：输出端A。

引脚11和引脚14是两路互补输出端。
