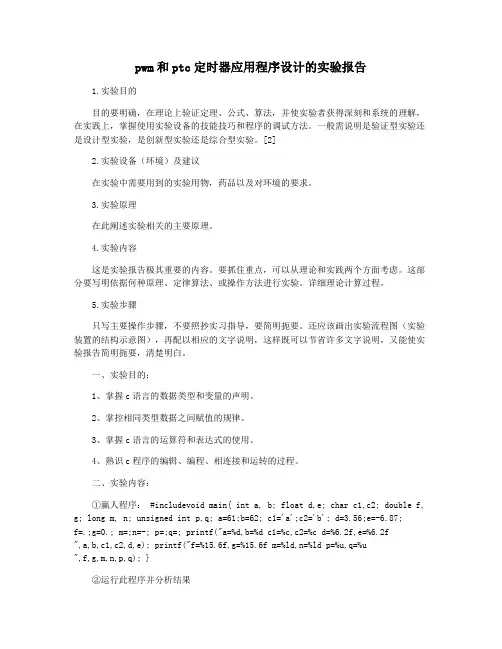

pwm和ptc定时器应用程序设计的实验报告1.实验目的目的要明确，在理论上验证定理、公式、算法，并使实验者获得深刻和系统的理解，在实践上，掌握使用实验设备的技能技巧和程序的调试方法。

一般需说明是验证型实验还是设计型实验，是创新型实验还是综合型实验。

[2]2.实验设备（环境）及建议在实验中需要用到的实验用物，药品以及对环境的要求。

3.实验原理在此阐述实验相关的主要原理。

4.实验内容这是实验报告极其重要的内容。

要抓住重点，可以从理论和实践两个方面考虑。

这部分要写明依据何种原理、定律算法、或操作方法进行实验。

详细理论计算过程。

5.实验步骤只写主要操作步骤，不要照抄实习指导，要简明扼要。

还应该画出实验流程图（实验装置的结构示意图），再配以相应的文字说明，这样既可以节省许多文字说明，又能使实验报告简明扼要，清楚明白。

一、实验目的：1、掌握c语言的数据类型和变量的声明。

2、掌控相同类型数据之间赋值的规律。

3、掌握c语言的运算符和表达式的使用。

4、熟识c程序的编辑、编程、相连接和运转的过程。

二、实验内容：①赢人程序： #includevoid main{ int a, b; float d,e; char c1,c2; double f, g; long m, n; unsigned int p,q; a=61;b=62; c1='a';c2='b'; d=3.56;e=-6.87;f=.;g=0.; m=;n=-; p=;q=; printf("a=%d,b=%d c1=%c,c2=%c d=%6.2f,e=%6.2f",a,b,c1,c2,d,e); printf("f=%15.6f,g=%15.6f m=%ld,n=%ld p=%u,q=%u",f,g,m,n,p,q); }②运行此程序并分析结果按习题4. 8建议编写程序题目为: 设圆半径r=l. 5,圆柱低h=3，谋圆周短、圆面积、圆球表面积、圆球体积、圆柱体积。

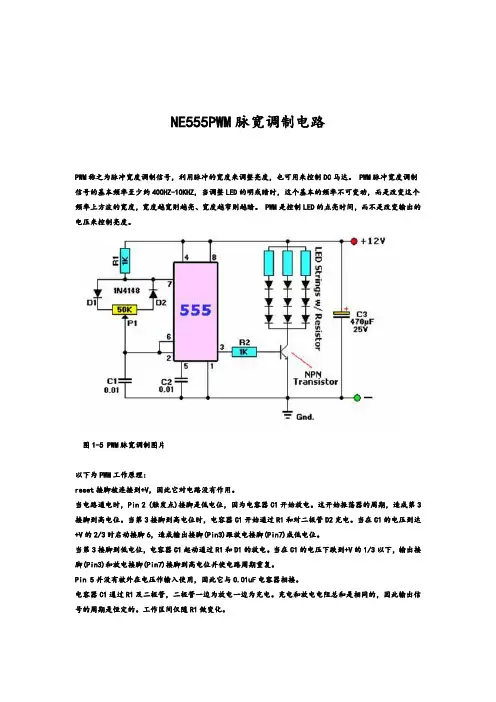

NE555PWM脉宽调制电路PWM称之为脉冲宽度调制信号，利用脉冲的宽度来调整亮度，也可用来控制DC马达。

PWM脉冲宽度调制信号的基本频率至少约400HZ-10KHZ，当调整LED的明或暗时，这个基本的频率不可变动，而是改变这个频率上方波的宽度，宽度越宽则越亮、宽度越窄则越暗。

PWM是控制LED的点亮时间，而不是改变输出的电压来控制亮度。

图1-5 PWM脉宽调制图片以下为PWM工作原理:reset接脚被连接到+V，因此它对电路没有作用。

当电路通电时，Pin 2 (触发点)接脚是低电位，因为电容器C1开始放电。

这开始振荡器的周期，造成第3接脚到高电位。

当第3接脚到高电位时，电容器C1开始通过R1和对二极管D2充电。

当在C1的电压到达+V的2/3时启动接脚6，造成输出接脚(Pin3)跟放电接脚(Pin7)成低电位。

当第3接脚到低电位，电容器C1起动通过R1和D1的放电。

当在C1的电压下跌到+V的1/3以下，输出接脚(Pin3)和放电接脚(Pin7)接脚到高电位并使电路周期重复。

Pin 5并没有被外在电压作输入使用，因此它与0.01uF电容器相接。

电容器C1通过R1及二极管，二极管一边为放电一边为充电。

充电和放电电阻总和是相同的，因此输出信号的周期是恒定的。

工作区间仅随R1做变化。

PWM信号的整体频率在这电路上取决于R1和C1的数值。

公式：频率(Hz)= 1.44/(R1 * C1)利用555定时器实现宽围脉宽调制器(PWM)脉宽调制器(PWM)常常用在开关电源(稳压)中,要使开关电源稳压围宽(即输入电压围大)，可利用555定时器构成宽围PWM。

仅需把一个二极管和电位计添加到异步模式运转的555定时器上，就产生了一个带有可调效率系数为1%到99%的脉宽调制器(图1)。

它的应用包括高功率开关驱动的电动机速度控制。

图1：在555定时器电路中增加一个二极管和电位计可构成一个宽围PWM。

/TD>这个电路的输出可以驱动MOSFET去控制通过电动机的电流，达到平滑控制电动机速度90%左右。

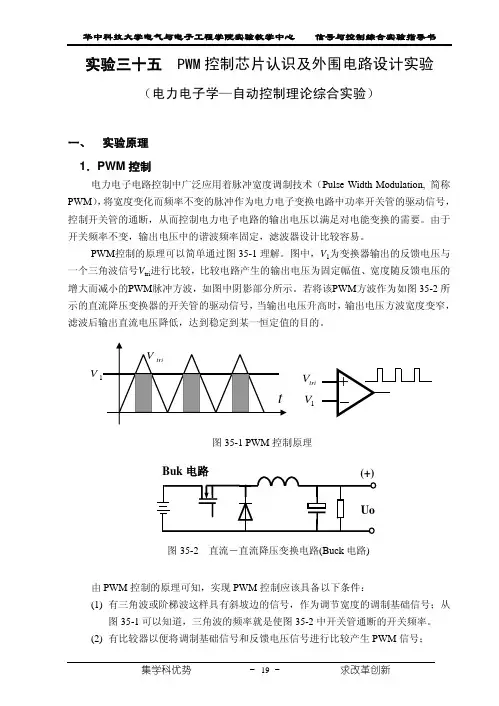

实验三十五 PWM 控制芯片认识及外围电路设计实验（电力电子学—自动控制理论综合实验）一、 实验原理 1．PWM 控制电力电子电路控制中广泛应用着脉冲宽度调制技术（Pulse Width Modulation, 简称PWM ），将宽度变化而频率不变的脉冲作为电力电子变换电路中功率开关管的驱动信号，控制开关管的通断，从而控制电力电子电路的输出电压以满足对电能变换的需要。

由于开关频率不变，输出电压中的谐波频率固定，滤波器设计比较容易。

PWM 控制的原理可以简单通过图35-1理解。

图中，V 1为变换器输出的反馈电压与一个三角波信号V tri 进行比较，比较电路产生的输出电压为固定幅值、宽度随反馈电压的增大而减小的PWM 脉冲方波，如图中阴影部分所示。

若将该PWM 方波作为如图35-2所示的直流降压变换器的开关管的驱动信号，当输出电压升高时，输出电压方波宽度变窄，滤波后输出直流电压降低，达到稳定到某一恒定值的目的。

由PWM 控制的原理可知，实现PWM 控制应该具备以下条件：图35-1 PWM 控制原理V triV 1V 图35-2 直流－直流降压变换电路(Buck 电路)(1) 有三角波或阶梯波这样具有斜坡边的信号，作为调节宽度的调制基础信号；从图35-1可以知道，三角波的频率就是使图35-2中开关管通断的开关频率。

(2) 有比较器以便将调制基础信号和反馈电压信号进行比较产生PWM 信号；(3) 对反馈电压幅度的限制门槛电压，以使反馈电压不至于超过三角波最高幅值或低于三角波最低值。

一旦超出其最高值或低于最低值，2个信号没有交点，将出现失控情况；(4) 若同时需要控制多个开关管，尤其是桥式电路的上下桥臂上的一对开关管时，应具有死区电路。

死区即上下桥臂的两个开关管都没有开通脉冲、都不导通的时间，以便待刚关断的开关管经历恢复时间完全关断后，再让另一开关管开通； (5) 有反馈控制环节（即恒定的电压给定、误差放大器及调节器（或校正环节）、功率放大电路）；(6) 按照一定逻辑关系开放脉冲的逻辑控制电路。

开关电源PWM控制电路芯片的设计开关电源是现代电子设备中常见的电源类型，它具有高效、稳定的特点，因此在各种电子设备中被广泛应用。

而PWM（脉宽调制）控制技术则是开关电源中常用的一种控制方式，它通过调节开关管的导通时间来实现电源输出电压的稳定调节。

本文将介绍开关电源PWM控制电路芯片的设计原理和步骤。

在开关电源PWM控制电路芯片的设计中，首先需要确定所需的电源输出电压范围和稳定性要求。

根据这些要求，选择合适的功率开关管和电感元件，并根据输出电流和电源电压计算出所需的功率开关管电流和电感元件电感值。

接下来，设计PWM控制电路的核心部分——控制芯片。

常用的PWM控制芯片有TL494、UC3842等。

这些芯片具有丰富的功能和良好的稳定性，可满足大多数开关电源的控制需求。

选择合适的芯片后，需要根据电源输出电压范围和稳定性要求，调整芯片内部的参考电压和反馈电压，以实现所需的输出电压。

同时，根据电源输出电流和开关频率，设置芯片内部的电流限制和频率调节参数，以保证电源的稳定性和可靠性。

在设计完成后，需要进行电路的仿真和调试。

利用仿真软件，可以对电路进行各种参数的调节和优化，以达到更好的性能。

在进行实际调试时，需要对电路的各个部分进行逐步测试，包括输入滤波电路、PWM控制电路和输出滤波电路。

通过测量输出电压和电流的稳定性和纹波性，以及开关管和电感元件的工作状态，来评估电路的性能和稳定性。

最后，根据实际应用需求，选择合适的保护电路和反馈控制电路，以提高电路的可靠性和安全性。

常见的保护电路包括过流保护、过压保护和短路保护等，而反馈控制电路可以实现电源的恒压或恒流输出，以适应不同的负载需求。

综上所述，开关电源PWM控制电路芯片的设计需要根据电源输出要求选择合适的元件和芯片，进行仿真和调试，以实现稳定、高效的电源输出。

通过设计合理的保护电路和反馈控制电路，可以提高电路的可靠性和安全性。

这些设计原则和步骤对于开关电源PWM控制电路芯片的设计具有重要的指导意义。

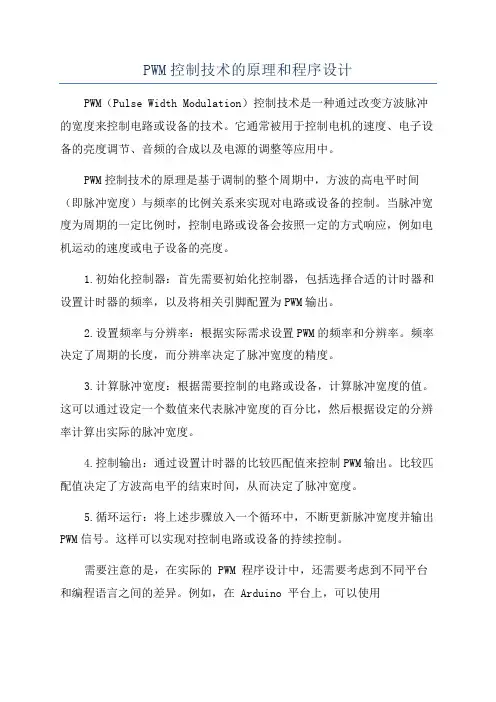

PWM控制技术的原理和程序设计PWM（Pulse Width Modulation）控制技术是一种通过改变方波脉冲的宽度来控制电路或设备的技术。

它通常被用于控制电机的速度、电子设备的亮度调节、音频的合成以及电源的调整等应用中。

PWM控制技术的原理是基于调制的整个周期中，方波的高电平时间（即脉冲宽度）与频率的比例关系来实现对电路或设备的控制。

当脉冲宽度为周期的一定比例时，控制电路或设备会按照一定的方式响应，例如电机运动的速度或电子设备的亮度。

1.初始化控制器：首先需要初始化控制器，包括选择合适的计时器和设置计时器的频率，以及将相关引脚配置为PWM输出。

2.设置频率与分辨率：根据实际需求设置PWM的频率和分辨率。

频率决定了周期的长度，而分辨率决定了脉冲宽度的精度。

3.计算脉冲宽度：根据需要控制的电路或设备，计算脉冲宽度的值。

这可以通过设定一个数值来代表脉冲宽度的百分比，然后根据设定的分辨率计算出实际的脉冲宽度。

4.控制输出：通过设置计时器的比较匹配值来控制PWM输出。

比较匹配值决定了方波高电平的结束时间，从而决定了脉冲宽度。

5.循环运行：将上述步骤放入一个循环中，不断更新脉冲宽度并输出PWM信号。

这样可以实现对控制电路或设备的持续控制。

需要注意的是，在实际的 PWM 程序设计中，还需要考虑到不同平台和编程语言之间的差异。

例如，在 Arduino 平台上，可以使用`analogWrite(`函数来实现 PWM 输出；而在其他平台上，可能需要使用特定的库或编程接口来控制 PWM 输出。

总结起来，PWM控制技术的原理是通过改变方波脉冲的宽度来控制电路或设备。

程序设计中，需要初始化控制器、设置频率和分辨率、计算脉冲宽度、控制输出，并将这些步骤放入一个循环中。

这样就可以实现对电路或设备的持续控制。

pwm实验报告PWM实验报告一、引言脉宽调制（Pulse Width Modulation，PWM）是一种常用的电子技术，用于控制电子设备中的电压和电流。

通过改变信号的脉冲宽度，PWM可以调节电子设备的输出功率，从而实现对电机、灯光等设备的精确控制。

本实验旨在通过搭建PWM电路并进行实际测试，探究PWM技术的原理和应用。

二、实验原理PWM技术通过改变信号的占空比来控制输出信号的电压或电流。

占空比是指脉冲信号中高电平的时间与一个周期的时间之比。

当占空比为0%时，输出信号为低电平；当占空比为100%时，输出信号为高电平；当占空比在0%和100%之间时，输出信号为一个周期内高电平和低电平的交替。

通过调整占空比，可以实现对输出信号的精确控制。

三、实验材料和方法1. 材料：- Arduino开发板- 电阻、电容等基本电子元件- 电机或LED等输出设备- 连接线等实验器材2. 方法：1) 搭建PWM电路：根据实验要求，按照电路图连接电子元件和Arduino开发板。

2) 编写程序：使用Arduino开发环境，编写程序控制PWM输出信号的占空比。

3) 实验测试：将输出设备连接到PWM输出引脚，通过改变占空比，观察输出设备的变化。

四、实验结果和分析在实验中，我们搭建了一个基本的PWM电路，并使用Arduino开发环境编写程序来控制PWM输出信号的占空比。

通过改变占空比，我们观察到输出设备的亮度或转速发生了变化。

在实验过程中，我们发现当占空比较小时，输出设备的亮度或转速较低；而当占空比较大时，输出设备的亮度或转速较高。

这是因为占空比的变化直接影响了输出信号的电压或电流大小，从而改变了输出设备的工作状态。

PWM技术在实际应用中具有广泛的用途。

例如，它可以用于电机控制，通过调整占空比来控制电机的转速和方向；它还可以用于灯光控制，通过调整占空比来调节灯光的亮度；此外，PWM技术还可以应用于电源管理、音频处理等领域。

五、实验总结通过本次实验，我们深入了解了PWM技术的原理和应用。

实验四、脉宽调制PWM技术
实验目的
1、掌握PWM信号产生的原理。

2、掌握PWM信号电路的设计。

实验设备
1、信号源。

2、四踪示波器。

3、电子元件。

实验线路
1、PWM信号产生原理电路
标准1khz三角波与直流电压进行比较，就可以得到PWM信号。

2、SPWM信号产生原理电路
标准1khz三角波与50hz正弦信号进行比较，就可以得到SPWM信号。

3、三角波产生电路
利用NE555电路和10k电阻、33nF电容就可以产生三角波，通过调节电阻改变频率。

4、PWM信号利用L298的H桥驱动DC电机
课堂设计
1、设计PWM驱动电路，在单电源供电的条件下，利用可调电阻，通过PWM和H桥
功率电路，对直流电动机进行双向速度的开环调节。

2、设计SPWM驱动电路，在单电源供电的条件下，利用可调电阻，驱动H桥产生频
率可调的正弦电压信号。

1.
2.
3.
4.。

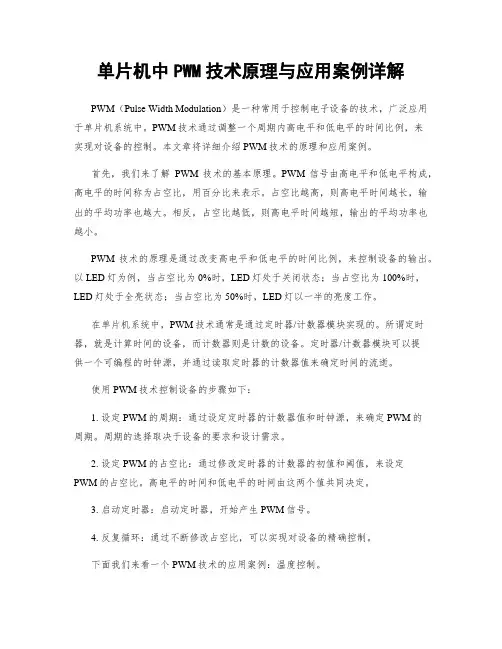

单片机中PWM技术原理与应用案例详解PWM（Pulse Width Modulation）是一种常用于控制电子设备的技术，广泛应用于单片机系统中。

PWM技术通过调整一个周期内高电平和低电平的时间比例，来实现对设备的控制。

本文章将详细介绍PWM技术的原理和应用案例。

首先，我们来了解PWM技术的基本原理。

PWM信号由高电平和低电平构成，高电平的时间称为占空比，用百分比来表示。

占空比越高，则高电平时间越长，输出的平均功率也越大。

相反，占空比越低，则高电平时间越短，输出的平均功率也越小。

PWM技术的原理是通过改变高电平和低电平的时间比例，来控制设备的输出。

以LED灯为例，当占空比为0%时，LED灯处于关闭状态；当占空比为100%时，LED灯处于全亮状态；当占空比为50%时，LED灯以一半的亮度工作。

在单片机系统中，PWM技术通常是通过定时器/计数器模块实现的。

所谓定时器，就是计算时间的设备，而计数器则是计数的设备。

定时器/计数器模块可以提供一个可编程的时钟源，并通过读取定时器的计数器值来确定时间的流逝。

使用PWM技术控制设备的步骤如下：1. 设定PWM的周期：通过设定定时器的计数器值和时钟源，来确定PWM的周期。

周期的选择取决于设备的要求和设计需求。

2. 设定PWM的占空比：通过修改定时器的计数器的初值和阈值，来设定PWM的占空比。

高电平的时间和低电平的时间由这两个值共同决定。

3. 启动定时器：启动定时器，开始产生PWM信号。

4. 反复循环：通过不断修改占空比，可以实现对设备的精确控制。

下面我们来看一个PWM技术的应用案例：温度控制。

在温度控制系统中，通过PWM技术可以精确地控制加热设备，以维持设定温度。

具体步骤如下：1. 设定温度范围和初始温度：根据实际需求，设定温度范围和初始温度。

2. 读取温度数据：使用温度传感器读取当前的温度数据。

3. 判断温度范围：将读取到的温度数据与设定的温度范围进行比较，判断当前的温度处于哪个范围。

前言脉冲宽度调制(PWM)，是英文“Pulse Width Modulation”的缩写，简称脉宽调制，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。

当然，脉冲宽度调制是一种模拟控制方式，其根据相应载荷的变化来调制晶体管栅极或基极的偏置，来实现开关稳压电源输出晶体管或晶体管导通时间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术。

随着电子技术的发展，出现了多种PWM技术，其中包括：相电压控制PWM、脉宽PWM法、随机PWM、SPWM法、线电压控制PWM 等，而在镍氢电池智能充电器中采用的脉宽PWM法，它是把每一脉冲宽度均相等的脉冲列作为PWM波形，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压，采用适当控制方法即可使电压与频率协调变化。

可以通过调整PWM的周期、PWM的占空比而达到控制充电电流的目的。

其有两大优点，优点一: 是从处理器到被控系统信号都是数字形式的，无需进行数模转换。

让信号保持为数字形式可将噪声影响降到最小。

噪声只有在强到足以将逻辑1改变为逻辑0或将逻辑0改变为逻辑1时，也才能对数字信号产生影响；优点二：是对噪声抵抗能力的增强，而且这也是在某些时候将PWM用于通信的主要原因。

从模拟信号转向PWM可以极大地延长通信距离。

在接收端，通过适当的RC或LC 网络可以滤除调制高频方波并将信号还原为模拟形式。

总之，PWM既经济、节约空间、抗噪性能强，是一种值得广大工程师在许多设计应用中使用的有效技术。

最重要的是PWM控制技术一直是变频技术的核心技术之一,由于PWM可以同时实现变频变压反抑制谐波的特点，在交流传动及至其它能量变换系统中得到广泛应用。

本文就简单介绍了PWM信号发生器的概念、作用及定义，分析了PWM产生电路的工作原理和设计过程。

PWM控制技术的原理和程序设计理论篇（一）原理介绍PWM（Pulse Width Modulation）控制——脉冲宽度调制技术，通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。

PWM控制技术在逆变电路中应用最广，应用的逆变电路绝大部分是PWM型，PWM控制技术正是有赖于在逆变电路中的应用，才确定了它在电力电子技术中的重要地位。

1 PWM控制的基本原理理论基础：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

冲量指窄脉冲的面积。

效果基本相同，是指环节的输出响应波形基本相同。

低频段非常接近，仅在高频段略有差异。

SPWM波形——脉冲宽度按正弦规律变化而和正弦波等效的PWM波形。

PWM电流波：电流型逆变电路进行PWM控制，得到的就是PWM电流波。

PWM波形可等效的各种波形：直流斩波电路：等效直流波形SPWM波：等效正弦波形，还可以等效成其他所需波形，如等效所需非正弦交流波形等，其基本原理和SPWM控制相同，也基于等效面积原理。

2. PWM相关概念占空比：就是输出的PWM中，高电平保持的时间与该PWM的时钟周期的时间之比如，一个PWM的频率是1000Hz，那么它的时钟周期就是1ms，就是1000us，如果高电平出现的时间是200us，那么低电平的时间肯定是800us，那么占空比就是200：1000，也就是说PWM的占空比就是1：5。

分辨率也就是占空比最小能达到多少，如8位的PWM，理论的分辨率就是1：255(单斜率)，16位的的PWM理论就是1：65535(单斜率)。

频率就是这样的，如16位的PWM，它的分辨率达到了1：65535，要达到这个分辨率，T/C就必须从0计数到65535才能达到，如果计数从0计到80之后又从0开始计到80.......，那么它的分辨率最小就是1：80了，但是，它也快了，也就是说PWM的输出频率高了。

双斜率/ 单斜率假设一个PWM从0计数到80，之后又从0计数到80....... 这个就是单斜率。

单片机中的PWM技术原理与电机控制应用实践分享与研究案例分析作为一种广泛应用于工业控制领域的数字信号调制技术，脉宽调制（PWM）在单片机控制中具有极为重要的地位。

本文将针对单片机中的PWM技术原理与电机控制应用展开分享与研究案例分析。

在单片机中，PWM技术通过改变信号的占空比实现对电机的精准控制。

PWM信号的频率不变，但占空比的变化会影响输出的电平。

PWM的原理非常简单，即周期性地调节电压的占空比，从而在电动机等设备中实现精确的速度控制。

在单片机中，可以通过编写相应的程序来控制PWM信号的频率和占空比，从而实现对电机的精确控制。

在电机控制应用中，PWM技术的精确性和可调性使其成为控制电机速度和转矩的理想选择。

通过控制PWM信号的频率和占空比，可以实现对电机的精确调速和调转矩。

例如，当电机需要以不同的速度运行时，可以通过改变PWM信号的占空比来控制电机的转速。

当电机需要不同的输出功率时，也可以通过调节PWM信号的频率和占空比来实现。

为了更好地理解PWM技术在电机控制中的应用，下面我们将结合一个实际案例进行分析。

以直流电机为例，我们可以通过单片机生成PWM信号，通过PWM技术实现对电机的精确控制。

通过在单片机中编写相应的PWM控制程序，我们可以实现对电机的启停、正反转、速度调节等功能。

通过实时监测电机的转速及负载情况，我们可以动态调整PWM信号的频率和占空比，实现对电机的精准控制。

在实际应用中，除了直流电机，PWM技术也适用于交流电机、步进电机等多种类型的电机控制。

通过合理设计PWM信号的频率和占空比，我们可以实现对不同类型电机的精确控制，满足各种工业控制场景的需求。

同时，PWM技术具有调速范围广、响应速度快、精度高等优点，使其成为电机控制领域的重要技术手段。

总的来说，单片机中的PWM技术在电机控制中具有重要的应用意义，通过合理应用PWM技术，我们可以实现对电机的精确控制，满足工业控制领域的需求。

通过不断的实践探索与研究案例分析，我们可以更好地理解PWM技术的原理与应用，为电机控制领域的发展注入新的活力与动力。

32单片机pwm控制直流电机的实验报告实验名称：32单片机PWM控制直流电机实验实验目的：通过学习和实验，让学生了解32单片机PWM控制直流电机的原理和实现方式。

实验原理：PWM即脉冲宽度调制，是一种常用的调制方式。

其原理是基于脉冲的占空比，通过改变脉冲的宽度来控制输出信号的平均值。

在32单片机中，我们可以通过配置寄存器和引脚功能来实现PWM输出。

此次实验中，我们需要通过PWM控制直流电机的速度。

对于直流电机，我们可以通过改变电机的电压来改变其转速，因此我们可以通过控制PWM信号的占空比来实现对直流电机速度的控制。

实验过程：1、准备材料：32单片机、电位器、直流电机，电容等。

2、将电位器接入32单片机的ADC引脚，通过调节电位器来改变ADC引脚的电压。

3、编写程序，配置32单片机PWM模块，实现对直流电机的速度控制。

程序示例如下：#include <reg52.h>sbit IN1 = P3^0;sbit IN2 = P3^1;sbit EN = P3^2;unsigned int speed;void timer0_init(){TMOD = 0x02;TH0 = 0xff;TL0 = 0xff;ET0 = 1;EA = 1;TR0 = 1;}{timer0_init();while(1){speed = ADC_Get(1);TH0 = speed >> 8;TL0 = speed;P1 = speed;}}void pwm_init(){TMOD |= 0x10;TL1 = 0x00;TH1 = 0x00;ET1 = 1;TR1 = 1;EA = 1;}void pwm_output(unsigned int duty) {int value;value = duty*10;TL1 = value;TH1 = value >> 8;}void timer1_isr() interrupt 3{IN1 = 0;IN2 = 1;pwm_output(90);}void timer0_isr() interrupt 1{EN = 1;}4、进行编译和下载，将32单片机与电机、电源等接线好。

单片机中的PWM调制技术及应用案例单片机（Microcontroller）是一种集成电路芯片，内含有处理器核心、存储器、输入输出设备接口以及各种外设控制电路。

在实际的电子设备中，单片机被广泛应用于各种控制系统中，实现从简单到复杂的任务。

其中，PWM（Pulse Width Modulation）调制技术是单片机中常用的数字信号处理技术之一。

本文将探讨PWM调制技术的原理及其在实际应用中的案例。

一、PWM调制技术的原理PWM调制技术是一种通过调节信号的占空比来实现模拟量控制的数字信号处理技术。

在PWM信号中，一个周期包含高电平和低电平两个状态，通过调节高电平持续时间和低电平持续时间的比例，来控制输出信号的平均电平值。

常见的PWM波形形式有方波、三角波以及锯齿波等。

PWM调制技术的核心在于改变信号的占空比。

占空比（Duty Cycle）定义为高电平时间和一个周期的比例，通常用百分比表示。

例如，50%的占空比表示高电平时间和低电平时间相等。

通过改变占空比，可以控制输出信号的平均电平值，从而实现模拟量控制。

二、PWM调制技术的应用案例PWM调制技术在单片机应用中有着广泛的应用场景，下面将介绍几个常见的案例。

1. LED亮度调节LED灯的亮度可以通过PWM调制技术来实现。

通过改变PWM 信号的占空比，控制LED灯的通电时间，从而改变LED灯的亮度。

较小的占空比会使得LED灯亮度较暗，而较大的占空比则会使得LED灯亮度较亮。

2. 电机控制PWM调制技术在电机控制中也得到了广泛应用。

通过改变PWM信号的占空比，可以控制电机的转速和转向。

较小的占空比可以降低电机转速，而较大的占空比则可以提高电机转速。

3. 温度控制温度控制是很多电子设备中的一个重要功能。

PWM调制技术可以用于控制加热设备的温度。

通过将加热设备接入PWM信号输出口，通过改变占空比来控制加热设备的工作时间和停止时间，从而实现温度的控制。

4. 电压调节PWM调制技术也可以用于调节电压。

PWM电路设计报告一．设计任务1.设计基于运放的PWM电路原理图（计算以及元器件的选择）2.电路的仿真，PCB板的设计3.电路最终的安装和调试4.提交本组作品以及实验报告二．设计要求Ⅰ.采用正负12V的电源Ⅱ.脉冲调制的要求：f=1kHz，占空比连续可调，可调区间为20%~80%Ⅲ.运放的选择要求：频率在一个范围内可调，最后可调节频率在1kHz，三角波的幅值Vr给定Ⅳ.幅值范围在-4V~+4V三．基本原理PWM（Pulse Width Modulation）控制电路即脉冲宽度调制电路，通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。

PWM控制的基本原理:理论基础：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

冲量指窄脉冲的面积。

效果基本相同，是指环节的输出响应波形基本相同。

低频段非常接近，仅在高频段略有差异。

图1形状不同而冲量相同的各种窄脉冲面积等效原理：分别将如图1所示的电压窄脉冲加在一阶惯性环节（R-L电路）上，如图2a所示。

其输出电流i(t)对不同窄脉冲时的响应波形如图2b所示。

从波形可以看出，在i(t)的上升段，i(t)的形状也略有不同，但其下降段则几乎完全相同。

脉冲越窄，各i(t)响应波形的差异也越小。

如果周期性地施加上述脉冲，则响应i(t)也是周期性的。

用傅里叶级数分解后将可看出，各i(t)在低频段的特性将非常接近，仅在高频段有所不同。

图2 冲量相同的各种窄脉冲的响应波形用一系列等幅不等宽的脉冲来代替一个正弦半波，正弦半波N等分，看成N个相连的脉冲序列，宽度相等，但幅值不等；用矩形脉冲代替，等幅，不等宽，中点重合，面积（冲量）相等，宽度按正弦规律变化。

SPWM波形——脉冲宽度按正弦规律变化而和正弦波等效的PWM波形。

图3 用PWM波代替正弦半波要改变等效输出正弦波幅值，按同一比例改变各脉冲宽度即可。

PWM电流波：电流型逆变电路进行PWM控制，得到的就是PWM电流波。

实验二用大规模集成电路芯片的PWM逆变器控制电路实验一、实验目的加深理解PWM波生成的机理和过程。

二、实验线路及原理PWM波由正弦调制波和三角载波“相加”（由挂箱“10”测得）经由单片机组成的“调制器”生成调制波，由挂箱“12”输出。

实验原理图如图2-1所示。

本实验系统的性能指标如下：1．运行频率f1可在1~60H Z范围内连续可调2．调制方式（1）同步调制调制比在1~123范围内变化，步增量为3；（2）异步调制载波频率f0在0.5~8KH Z范围内变化，步增量为0.5KH Z；（3）混合调制系统自动确定各运行频率下的调制比。

三、实验设备1．主控制屏DK01B2．PWM变频调速系统实验组件挂箱（DK17）3．TD4651超低频双踪示波器四、实验方法接通DK01B组件挂箱的“低压控制电源”开关，合上DK17的“电源”开关，电源指示灯亮，表示挂箱通电。

此时，控制键盘上的数码管显示“P”，表示微机系统处于等待接受指令状态。

“运行”、“停止”键用来启动、关闭PWM控制器。

开机或复位后变频器的缺省设置为混合调制方式，运行频率为50H Z。

PWM控制器运行参数的设定可通过图2-2所示的键盘显示部分来实现。

发光管用来指示运行方式及数码管显示内容。

按“设置”键可进入设置状态，数码管闪烁显示。

进入设置状态后，可按“同步调制”、“异步调制”、“混合调制”、“调制比”、“载波频率”、“运行频率”等键选择各个参数，按“上升”、“下降”键可进行参数设置。

设置完毕后按“确认”键以输入设定的参数，同时退出设置状态，数码管恢复正常显示，设置后需再按“运行”键才能使控制器以设定好的参数运行。

“运行频率”也可在退出设置状态后，直接按“上升”、“下降”键进行设置。

设置时应注意各个参数之间的依赖性，如在混合调制方式时，不允许设置调制比和载波频率；在同步调试方式时，不允许设置载波频率；在异步调制方式时，不允许设置调制比。

如没按允许进行设置时，系统不响应键盘动作。
