PWM控制芯片+推挽结构驱动电路

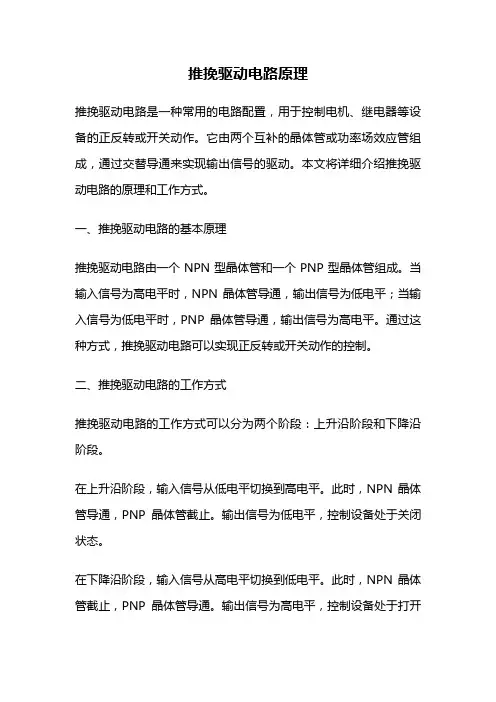

推挽驱动电路原理推挽驱动电路是一种常用的电路配置，用于控制电机、继电器等设备的正反转或开关动作。

它由两个互补的晶体管或功率场效应管组成，通过交替导通来实现输出信号的驱动。

本文将详细介绍推挽驱动电路的原理和工作方式。

一、推挽驱动电路的基本原理推挽驱动电路由一个NPN型晶体管和一个PNP型晶体管组成。

当输入信号为高电平时，NPN晶体管导通，输出信号为低电平；当输入信号为低电平时，PNP晶体管导通，输出信号为高电平。

通过这种方式，推挽驱动电路可以实现正反转或开关动作的控制。

二、推挽驱动电路的工作方式推挽驱动电路的工作方式可以分为两个阶段：上升沿阶段和下降沿阶段。

在上升沿阶段，输入信号从低电平切换到高电平。

此时，NPN晶体管导通，PNP晶体管截止。

输出信号为低电平，控制设备处于关闭状态。

在下降沿阶段，输入信号从高电平切换到低电平。

此时，NPN晶体管截止，PNP晶体管导通。

输出信号为高电平，控制设备处于打开通过交替导通和截止，推挽驱动电路可以实现输出信号的正反转或开关动作。

三、推挽驱动电路的优点推挽驱动电路具有以下几个优点：1. 输出信号的电平稳定性高：由于采用了互补的晶体管配置，推挽驱动电路的输出信号电平稳定，不易受到外界干扰。

2. 输出功率大：推挽驱动电路可以通过并联多个晶体管来增加输出功率，适用于驱动大功率负载。

3. 输出电流能力强：推挽驱动电路的输出电流能力较强，可以满足对大电流的需求。

4. 工作效率高：推挽驱动电路的工作效率较高，能够有效地将输入信号转换为输出信号，减少能量损耗。

四、推挽驱动电路的应用推挽驱动电路广泛应用于各种需要正反转或开关动作控制的场合，例如：1. 电机驱动：推挽驱动电路可以用于控制直流电机或步进电机的正2. 继电器控制：推挽驱动电路可以用于控制继电器的开关动作。

3. LED控制：推挽驱动电路可以用于控制LED灯的亮灭。

4. 音频放大器：推挽驱动电路可以用于音频放大器的输出级。

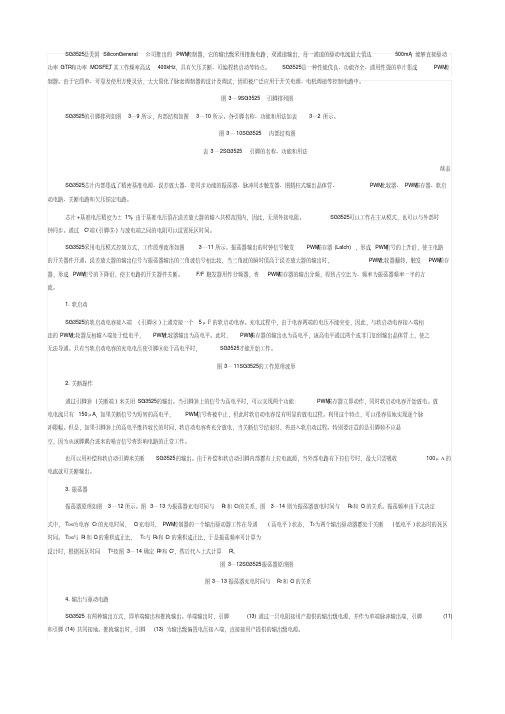

SG3525是美国SiliconGeneral公司推出的PWM控制器，它的输出级采用推挽电路，双通道输出，每一通道的驱动电流最大值达500mA，能够直接驱动功率GTR和功率MOSFET。

其工作频率高达400kHz，具有欠压关断、可编程软启动等特点。

SG3525是一种性能优良、功能齐全、通用性强的单片集成PWM控制器。

由于它简单、可靠及使用方便灵活，大大简化了脉宽调制器的设计及调试，因而被广泛应用于开关电源、电机调速等控制电路中。

图3—9SG3525引脚排列图SG3525的引脚排列如图3—9所示，内部结构如图3—10所示。

各引脚名称、功能和用法如表3—2所示。

图3—10SG3525内部结构图表3—2SG3525引脚的名称、功能和用法续表SG3525芯片内部集成了精密基准电源、误差放大器、带同步功能的振荡器、脉冲同步触发器、图腾柱式输出晶体管、PWM比较器、PWM锁存器、软启动电路、关断电路和欠压锁定电路。

芯片+基准电压精度为±1%，由于基准电压值在误差放大器的输入共模范围内，因此，无须外接电阻。

SG3525可以工作在主从模式，也可以与外部时钟同步。

通过C T端(引脚⑤)与放电端之间的电阻可以设置死区时间。

SG3525采用电压模式控制方式，工作原理波形如图3—11所示。

振荡器输出的时钟信号触发PWM锁存器(Latch)，形成PWM信号的上升沿，使主电路的开关器件开通。

误差放大器的输出信号与振荡器输出的三角波信号相比较，当三角波的瞬时值高于误差放大器的输出时，PWM比较器翻转，触发PWM锁存器，形成PWM信号的下降沿，使主电路的开关器件关断。

F/F触发器用作分频器，将PWM锁存器的输出分频，得到占空比为、频率为振荡器频率一半的方波。

1.软启动SG3525的软启动电容接入端(引脚⑧)上通常接一个5μＦ的软启动电容。

充电过程中，由于电容两端的电压不能突变，因此，与软启动电容接入端相连的PWM比较器反相输入端处于低电平，PWM比较器输出为高电平。

pwm控制电路工作原理
PWM（Pulse Width Modulation）控制电路是一种通过调节信
号的脉冲宽度来控制电路输出的方法。

工作原理如下：
1. 将需要控制的信号输入到PWM控制器中，如微处理器或专
用PWM控制芯片。

2. PWM控制器会生成一个固定频率的方波信号，称为基准信号。

3. 控制器根据输入的控制信号的幅度和波形，决定每个周期内方波信号的脉冲宽度。

4. 控制器输出的脉冲宽度会通过驱动电路传递给被控制的电路，如电机或灯光等。

5. 被控制电路根据接收到的脉冲宽度进行工作状态调整，如电机根据脉冲宽度调整转速，灯光根据脉冲宽度调整亮度等。

通过调节PWM信号的脉冲宽度，可以实现对电路输出的精确
控制。

较短的脉冲宽度对应较低的输出，较长的脉冲宽度对应较高的输出。

这种方法可以在不改变输出电流或电压的情况下，实现对电路输出的精确调节。

一般来说，调节脉冲宽度的频率越高，控制的精度越高。

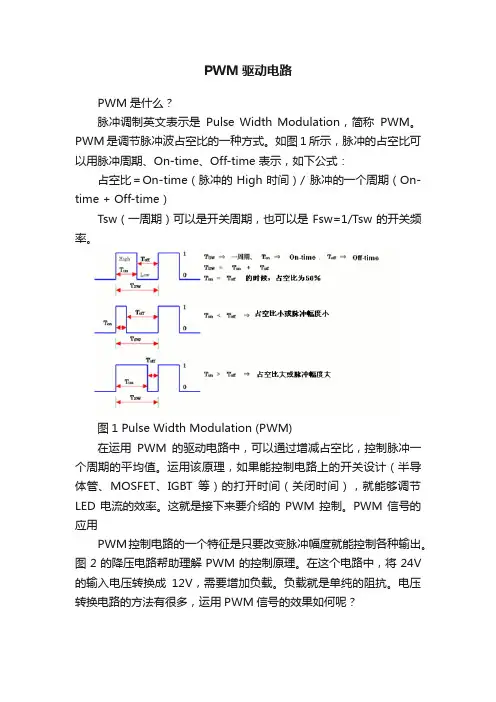

PWM驱动电路PWM是什么？脉冲调制英文表示是Pulse Width Modulation，简称PWM。

PWM是调节脉冲波占空比的一种方式。

如图1所示，脉冲的占空比可以用脉冲周期、On-time、Off-time 表示，如下公式：占空比＝On-time（脉冲的High时间）/ 脉冲的一个周期（On-time + Off-time）Tsw（一周期）可以是开关周期，也可以是Fsw=1/Tsw的开关频率。

图1 Pulse Width Modulation (PWM)在运用PWM的驱动电路中，可以通过增减占空比，控制脉冲一个周期的平均值。

运用该原理，如果能控制电路上的开关设计（半导体管、MOSFET、IGBT等）的打开时间（关闭时间），就能够调节LED电流的效率。

这就是接下来要介绍的PWM控制。

PWM信号的应用PWM控制电路的一个特征是只要改变脉冲幅度就能控制各种输出。

图2的降压电路帮助理解PWM的控制原理。

在这个电路中，将24V 的输入电压转换成12V，需要增加负载。

负载就是单纯的阻抗。

电压转换电路的方法有很多，运用PWM信号的效果如何呢？图2 降压电路在图2的降压电路中取PWM控制电路，如图3所示。

MOSFEL 作为开关设计使用。

当PWM信号的转换频率数为20kHz时，转换周期为50μs。

PWM信号为High的时候，开关为On，电流从输入端流经负载。

当PWM信号处于Low状态时，开关Off，没有输入和输出，电流也断掉。

这里尝试将PWM信号的占空比固定在50％，施加在开关中。

开关开着的时候电流和电压施加到负载上。

开关关着的时候因为没有电流，所以负载的供给电压为零。

如图4绿色的波形、V（OUT）可在负载中看到输出电压。

图3 运用PWM信号的降压电路图4 解析结果占空比：50％输入电压是直流，通过脉冲信号得到输出电压在负载的前端（开关的后端）插入平滑电路，就可以得到如图4所示的茶色的波形。

输出脉冲的平均值约12V时，直流电压可以供给负载。

PWM控制芯片SG3525功能简介1.1 PWM控制芯片SG3525功能简介SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。

在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。

由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。

在闭环系统中，该引脚接反馈信号。

在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。

2.Noninv.input(引脚2)：误差放大器同向输入端。

在闭环系统和开环系统中，该端接给定信号。

根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。

该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。

该端与引脚5之间外接一只放电电阻，构成放电回路。

8.Soft-Start(引脚8)：软启动电容接入端。

该端通常接一只5 的软启动电容。

pensation(引脚9)：PWM比较器补偿信号输入端。

在该端与引脚2之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型调节器。

10.Shutdown(引脚10)：外部关断信号输入端。

该端接高电平时控制器输出被禁止。

该端可与保护电路相连，以实现故障保护。

11.Output A（引脚11）：输出端A。

引脚11和引脚14是两路互补输出端。

常用pwm控制芯片及电路工作原理常用PWM控制芯片及电路工作原理一、引言脉宽调制（PWM）是一种常用的电子技术，用于控制电子设备的输出信号的占空比。

常见的PWM控制芯片和电路广泛应用于各个领域，如电机驱动、LED亮度控制、音频放大等。

本文将介绍几种常用的PWM控制芯片及其工作原理。

二、常用PWM控制芯片和电路1. NE555NE555是一种经典的PWM控制芯片，被广泛应用于各种电子设备。

其工作原理基于一个比较器和一个RS触发器构成的控制电路。

NE555通过调节电阻和电容的值，可以实现不同的调制周期和占空比。

2. ArduinoArduino是一种开源的单片机平台，它内置了PWM功能，可以通过编程来控制输出的PWM信号。

Arduino的PWM输出信号是通过改变数字输出引脚的电平和占空比来实现的。

通过编写代码，可以轻松地控制PWM信号的频率和占空比。

3. 555定时器与MOS管这种PWM控制电路的原理是利用NE555定时器和MOS管组成的开关电路。

NE555定时器负责产生固定频率的方波信号，而MOS管则根据方波信号的占空比进行开关控制。

通过调节NE555的电阻和电容值，可以实现不同的PWM频率和占空比。

4. 软件PWM软件PWM是通过编程实现的一种PWM控制方式，主要用于一些资源有限的单片机系统。

它通过周期性地改变输出引脚的电平和占空比来模拟PWM信号。

软件PWM的实现原理是使用定时器中断来触发状态改变，并通过软件计数器来控制占空比。

三、PWM控制原理PWM控制的基本原理是通过改变信号的占空比来控制输出的平均功率。

占空比是指PWM信号高电平的时间与一个周期的比值。

例如，如果一个PWM信号周期为1ms，高电平时间为0.5ms，则占空比为50%。

占空比越大，输出信号的平均功率越大。

PWM控制的工作原理是利用开关的方式，将输入电压分成若干个短时间段的高电平和低电平。

通过不同的高低电平时间比例，可以调节输出信号的平均功率。

3.2 电压型PWM控制器SG3525字体[大][中][小] SG3525是美国Silicon General公司推出的PWM控制器，它的输出级采用推挽电路，双通道输出，每一通道的驱动电流最大值达500mA，能够直接驱动功率GTR和功率MOSFET。

其工作频率高达400kHz，具有欠压关断、可编程软启动等特点。

SG3525是一种性能优良、功能齐全、通用性强的单片集成PWM 控制器。

由于它简单、可靠及使用方便灵活，大大简化了脉宽调制器的设计及调试，因而被广泛应用于开关电源、电机调速等控制电路中。

图3—9 SG3525引脚排列图SG3525的引脚排列如图3—9所示，内部结构如图3—10所示。

各引脚名称、功能和用法如表3—2所示。

图3—10 SG3525内部结构图表3—2 SG3525引脚的名称、功能和用法续表SG3525芯片内部集成了精密基准电源、误差放大器、带同步功能的振荡器、脉冲同步触发器、图腾柱式输出晶体管、PWM比较器、PWM锁存器、软启动电路、关断电路和欠压锁定电路。

芯片+5.1V基准电压精度为±1%，由于基准电压值在误差放大器的输入共模范围内，因此，无须外接电阻。

SG3525可以工作在主从模式，也可以与外部时钟同步。

通过C T端(引脚⑤) 与放电端之间的电阻可以设置死区时间。

SG3525采用电压模式控制方式，工作原理波形如图3—11所示。

振荡器输出的时钟信号触发PWM锁存器(Latch)，形成PWM 信号的上升沿，使主电路的开关器件开通。

误差放大器的输出信号与振荡器输出的三角波信号相比较，当三角波的瞬时值高于误差放大器的输出时，PWM比较器翻转，触发PWM锁存器，形成PWM信号的下降沿，使主电路的开关器件关断。

F/F触发器用作分频器，将PWM锁存器的输出分频，得到占空比为0.5、频率为振荡器频率一半的方波。

1. 软启动SG3525的软启动电容接入端(引脚⑧) 上通常接一个5μF的软启动电容。

开关电源模块并联供电系统摘要：本系统以推挽电路为主电路、以集成PWM芯片SG3525为控制核心，实现24V输入、额定输出8V、满载16W的DC/DC变换。

通过SG3525的闭环调整，两路DC/DC变换器实现并联输出，且两路输出电流可按指定比例调整。

以单片机DSPIC30F2012为主控芯片，实现对DC/DC变换的电流采样、基准给定及系统的控制管理。

实验结果表明：DC/DC变换器在全负载范围内稳压精度大于99%，系统满载效率大于80%；按指定模式并联输出时，各DC/DC变换器的输出电流相对误差绝对值小于2%，且电路能精确实现过流保护。

Abstract:A push-pull circuit of the system is the main circuit, The SG3525 PWM chip integration for the control of the core, to achieve 24V input, depending on the output 8V, loaded with 16W of DC / DC converter. SG3525 through closed-loop adjustment, two DC / DC converters to achieve parallel output, and two output currents can be specified scaling. As the master chip to chip DSPIC30F2012, to achieve the DC / DC converter of the current sampling, the benchmark for a given system control and management.The results show that: DC / DC converter at full load regulation accuracy within 99% full load efficiency is more than 80%; parallel output mode specified when the DC / DC converter output current relative absolute error less than 2%, and the over-current protection circuit accurately.关键字：开关电源；推挽式变换电路；SG3525、1．方案论证与选择1．1主电路的选择方案方案一：主电路部分采用推挽式变换电路。
