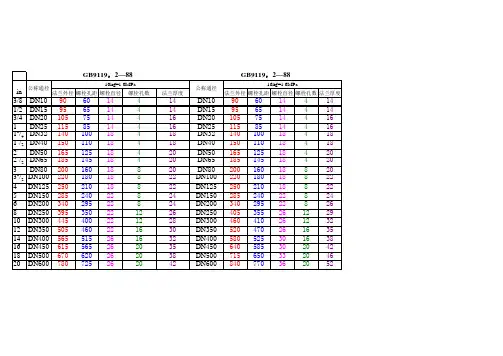

常用法兰规格尺寸表(国标、美标、日标) GB9119，2—88 GB9119，2—88in 公称通径10kg=1.0MPa公称通径16kg=1.6MPa 法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度3/8 DN10 50 60 14 4 14 DN10 90 60 14 4 14 ㎡㎏1/2 DN15 59 65 14 4 14 DN15 95 65 14 4 143/4 DN20 105 75 14 4 16 DN20 105 75 14 4 161 DN25 115 85 14 4 16 DN25 115 85 14 4 1611/4DN32 140 100 18 4 18 DN32 140 100 18 4 1811/2DN40 150 110 18 4 18 DN40 150 110 18 4 182 DN50 165 125 18 4 20 DN50 165 125 18 4 2021/2DN65 185 145 18 4 20 DN65 185 145 18 4 203 DN80 200 160 18 8 20 DN80 200 160 18 8 2031/2DN100 220 180 18 8 22 DN100 220 180 18 8 224 DN125 250 210 18 8 22 DN125 250 210 18 8 225 DN150 285 240 22 8 24 DN150 285 240 22 8 246 DN200 340 295 22 8 24 DN200 340 295 22 8 268 DN250 395 350 22 12 26 DN250 405 355 26 12 2910 DN300 445 400 22 12 28 DN300 460 410 26 12 3212 DN350 505 460 22 16 30 DN350 520 470 26 16 3514 DN400 565 515 26 16 32 DN400 580 525 30 16 3816 DN450 615 565 26 20 35 DN450 640 585 30 20 4218 DN500 670 620 26 20 38 DN500 715 650 33 20 4620 DN600 780 725 26 20 42 DN600 840 770 36 20 5224JIS标准JIS标准JIS标准in 公称通径10kg=1.0MPa公称通径16kg=1.6MPa公称通径20kg=2.0MPa法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度3/8 DN10 DN10 DN101/2 DN15 DN15 DN153/4 DN20 DN20 DN201 DN25 DN25 DN2511/4DN32 DN32 DN3211/2DN40 140 105 19 4 16 DN40 140 105 19 4 16 DN40 140 105 19 4 18 2 DN50 155 120 19 4 16 DN50 155 120 19 8 16 DN50 155 120 19 8 18 21/2DN65 175 140 19 4 18 DN65 175 140 19 8 18 DN65 175 140 19 8 20 3 DN80 185 150 19 8 18 DN80 200 , 160 22 8 20 DN80 200 160 23 8 22 31/2DN90 195 160 19 8 18 DN90 210 170 22 8 20 DN90 210 170 23 8 244 DN100 210 175 19 8 18 DN100 225 185 22 8 22 DN100 225 185 23 8 245 DN125 250 210 23 8 20 DN125 270 225 25 8 22 DN125 270 225 25 8 266 DN150 280 240 23 8 22 DN150 305 260 25 12 24 DN150 305 260 25 12 28 8 DN200 330 290 23 12 22 DN200 350 305 25 12 26 DN200 350 305 25 12 30 10 DN250 400 355 25 12 24 DN250 430 380 29 12 28 DN250 430 380 29 12 34 12 DN300 445 400 25 16 24 DN300 480 430 29 16 30 DN300 480 430 29 16 36 14 DN350 490 445 25 16 26 DN350 540 480 32 16 34 DN350 540 480 33 16 40 16 DN400 560 510 27 16 28 DN400 605 540 35 16 38 DN400 605 540 33 16 46 18 DN450 DN450 DN45020 DN500 DN500 DN50024 DN600 DN600 DN600ANSI标准125型ANSI标准150型ANSI标准300型in 公称通径10kg=1.0MPa公称通径16kg=1.6MPa公称通径20kg=2.0MPa法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度3/8 DN10 DN10 DN101/2 DN15 DN15 DN153/4 DN20 DN20 DN201 DN25 DN25 DN2511/4DN32 DN32 DN3211/2DN40 127 98.5 16 4 14.3 DN40 127 98.5 16 4 17.5 DN40 156 114.5 19 4 18 2 DN50 152 120.5 19 4 15.9 DN50 152 121.5 19 4 19.1 DN50 165 127 22 8 18 21/2DN65 178 139.5 19 4 17.5 DN65 178 139.5 19 4 22.3 DN65 190 149 22 8 203 DN80 190 152.5 194 19.1 DN80 190 152.5 19 4 23.9 DN80 210 168 22 8 224 DN100 229 190.5 19 8 23.9 DN100 229 190.5 19 8 23.9 DN100 254 200 22 8 245 DN125 254 216.5 22 8 23.9 DN125 254 216.5 22 8 23.9 DN125 279 235 22 8 266 DN150 279 241.5 22 8 25.4 DN150 279 241.5 22 8 25.4 DN150 318 270 2 2 12 28 8 DN200 343 298.5 22 8 28.6 DN200 343 298.5 22 8 28.6 DN200 381 330 25 12 30 10 DN250 406 362.5 25 12 30.2 DN250 406 362.5 25 12 30.2 DN250 444 387.5 29 16 34 12 DN300 483 432 25 12 31.8 DN300 483 432 25 12 31.8 DN300 521 451 32 16 36 14 DN350 533 476.5 29 12 35 DN350 533 476.5 29 12 35 DN350 584 514.5 32 20 40 16 DN400 597 539.5 29 16 36.6 DN400 597 539.5 29 16 36.6 DN400 648 571.5 3 5 20 46 18 DN450 DN450 DN45020 DN500 DN500 DN50024 DN600 DN600 DN600国标(GB9112—9131—88)管法兰连接尺寸表公称通径DNmm公 称 压 力 PN MPa(bar)0.25(2.5)/0.6(6) 1.0(10) 1.6(16) 2.5(25) 2.0(20) DK n LD K n LD K n LD K n L D K n L 40 130 100 414 150 110 4 18 150 110 4 18 150 110 4 1813098．54 1650 140 110 165 125 165 125 165 125 150 120．5 20 65 160 130 185 145 185 145 185 145 8 180 139．5 80 190 150 18200 160 8 200 160 8 200 160 190 152．5 100 210 170 220180 220 180 235 190 22 230 190．58 125 240 200 8250 210 250 210 270 220 26 25521622150 265 225 285 240 22 285 240 22 300 250 280 241．5200 320 280 340 295 340 295 12 360 310 12345 298．5 250 375 33512 395 350 12 405355 26 425 370 30 405 362 1226 300 440 395 22445 400 460 410 485430 16 485 432 350 490 445 505460 16520 470 16555 490 33 535470 30 400 540 495 16 565 515 26 580 525 30 620 550 36 600 540 16450 595 550 615 565 20 640585 20 670 600 20 635578 33 500 645 600 20670 620 715 650 33 730660 70063520600 755 705 26 780 725 30 840 770 36845 770 39 815 749．536 700 860 810 24 895840249108402496087524 42 /800 975 920 30 1015 950 33 1025 950 39 1085 990 48 9001075 1020 1115 1050281125 105028 1185 1090281000 1175 1120 28 1230 116036 1255 1170 42 1320 121056120013751405 13201340 323033 1455 1380 32 39 1485 1390 32481530 1420 32140015751630 15201560 3630361675 1590 36 42 1685 1590 361755 1640 366216001790183017301760 401915 1820 40 48 1930 1820 40 56 1975 1860 40代号D - 法兰外径 mm ； n - 螺栓孔个数 D 1 - 法兰螺栓孔中心圆直径 mm d - 螺栓孔直径 mm;国标(GB9112—9131—88)管法兰连接尺寸表公称通径DNm m公 称 压 力 PN MPa(bar)0.25(2.5)/0.6(6) 1.0(10) 1.6(16) 2.5(25) 2.0(20) DKnLDKnLDKnLDKn LD K nL 40 130 100 4 14 150 110 418150 110 4 18150 110 418 130 98．5 41650 140 110 165 125 165 125 165 125 150 120．5 20 65 160 130 185 145 185 145 185 145 8 180 139．5 80 190 150 18200 160 8 200 160 8200 160190 152．5 100 210 170 220 180 220 180 235 190 22 230190．5 8 125 240 200 8 250 210 250 210 270 220 26 255 216 22150 265 225 285 240 22 285 240 22300 250 280 241．5 200 320 280 340 295 340 295 12360 310 12345 298．5 250 375 335 12 395 350 12405 355 26 425 370 30405 362 1226 300 440 395 22 445 400 460 410 485 43016 485432 350 490 445 505 460 16520 470 16555 490 33 535 470 30400 540 495 16565 51526 580 525 30 620 550 36 600 540 16450 595 550 615 565 20 640 58520 670 60020 635578 33 500 645 600 20670 620 715 650 33 730 660 700 635 20600 755 705 26780 725 30 840 770 36845 770 39 815 749．536 700 860 810 24 895 840 24910 840 24960 875 2442 /800 975 920 30 1015 950 33 1025 950 39 1085 990 48 900 1075 1020 1115 1050281125 1050281185 1090281000 1175 1120 281230 116036 1255 1170 42 1320 12105612001375 1405 1320 1340 3230 33 1455 1380 32 39 1485 1390 32481530 1420 3214001575 1630 1520 1560 3630 36 1675 1590 36 42 1685 1590 361755 1640 366216001790 1830 1730 1760 40 1915 1820 40 48 1930 1820 40 56 1975 1860 40代号D - 法兰外径 mm ； n - 螺栓孔个数 D 1 - 法兰螺栓孔中心圆直径 mm d - 螺栓孔直径 mm;国标标准法兰尺寸对照表PN1.6MPa 的尺寸口径DNA B C E H D 螺栓 50160 125 100 316 18 4-M1665 180 145 120 3 18 18 4-M1680 195 160 135 3 20 18 8-M16100 215 180 155 3 20 18 8-M16 125 245 210 185 3 22 18 8-M16 150 280 240 210 3 24 23 8-M20 200 335 295 265 3 26 23 12-M20 250 405 355 320 3 30 25 12-M22 300 460 410 375 4 30 25 12-M22 350 520 470 435 4 34 25 16-M22 400 580 525 485 4 36 30 16-M27 450 640 585 545 4 40 30 20-M27 500 705 650 608 4 44 34 20-M30 600 840 770 718 5 48 41 24-M36 700 910 840 788 5 50 41 24-M36 800 1020 950 898 5 52 41 24-M36 900 1120 1050 998 5 54 41 28-M36 1000 1255 1170 1110 5 56 48 28-M42PN2.5MPa的尺寸口径DN A B C E H D 螺栓50 160 125 100 3 20 18 4-M1665 180 145 120 3 22 18 8-M1680 195 160 135 3 22 18 8-M16100 230 190 160 3 24 23 8-M20 125 270 220 188 3 28 25 8-M22 150 300 250 218 3 30 25 8-M22 200 360 310 278 3 34 25 12-M22 250 425 370 332 3 36 30 12-M27 300 485 430 390 4 40 30 12-M27 350 550 490 448 4 44 34 16-M30 400 610 550 505 4 48 34 16-M30 450 660 600 555 4 50 34 20-M30 500 730 660 610 4 52 41 20-M36 600 840 770 718 5 56 41 20-M36 700 955 875 815 5 60 48 24-M42 800 1070 990 930 5 64 48 24-M42 900 1180 1090 1025 5 66 54 28-M48 1000 1305 1210 1140 5 68 58 28-M52PN4.0MPa的尺寸口径DN A B C G E F H D 螺栓50 160 125 100 88 3 4 20 18 4-M1665 180 145 120 110 3 4 22 18 4-M1680 195 160 135 121 3 4 22 18 8-M16 100 230 190 160 150 3 4.5 24 23 8-M20125 270 220 188 175 3 4.5 28 25 8-M22 150 300 250 218 204 3 4.5 30 25 8-M22 200 375 320 282 260 3 4.5 38 30 12-M27 250 445 385 345 313 3 4.5 42 34 12-M30 300 510 450 408 364 4 4.5 46 34 16-M30 350 570 510 465 422 4 5 52 34 16-M30 400 655 585 535 474 4 5 58 41 16-M36 450 680 610 560 524 4 5 60 41 20-M36 500 755 670 612 576 4 5 62 48 20-M42 600 890 795 730 678 5 6 62 54 20-M48 700 995 900 825 768 5 6 68 54 24-M48 800 1135 1030 960 876 5 6 76 58 24-M52PN6.4MPa的尺寸口径DN A B C G E F H D 螺栓50 175 135 105 88 3 4 26 23 4-M2065 200 160 130 110 3 4 28 23 4-M2080 210 170 140 121 3 4 30 23 8-M20 100 250 200 168 150 3 4.5 32 25 8-M22 125 295 240 202 175 3 4.5 36 30 8-M27 150 340 280 240 204 3 4.5 38 34 8-M30 200 405 345 300 260 3 4.5 44 34 12-M30 250 470 400 352 313 3 4.5 48 41 12-M36 300 530 460 412 364 4 4.5 54 41 16-M36 350 595 525 475 422 4 5 60 41 16-M36 400 670 585 525 474 4 5 66 48 16-M42 500 800 705 640 576 4 5 70 54 20-M48 600 930 820 750 678 5 6 76 58 20-M52PN10.0MPa的尺寸口径DN A B C G E F H D 螺栓50 195 145 112 85 8 12 28 25 4-M2265 220 170 138 110 8 12 32 25 8-M2280 230 180 148 115 8 12 34 25 8-M22 100 265 210 172 145 8 12 38 30 8-M27 125 310 250 210 175 8 12 42 34 8-M30 150 350 290 250 205 8 12 46 34 12-M30 200 430 360 312 265 8 12 54 41 12-M36 250 500 430 382 320 8 12 60 41 12-M36 300 585 500 442 375 8 12 70 48 16-M42 350 655 560 498 420 11 12 76 54 16-M48 400 715 620 558 480 11 17 80 54 16-M48PN16.0MPa尺寸口径DN A B C G E F H D 螺栓50 215 165 132 95 8 12 36 25 8-M2265 245 190 152 110 8 12 44 30 8-M2780 260 205 168 130 8 12 46 30 8-M27100 300 240 200 160 8 12 48 34 8-M30 125 355 285 238 190 8 12 60 41 8-M36 150 390 318 270 205 10 14 66 41 12-M36 200 480 400 345 275 11 17 78 48 12-M42 250 580 485 425 330 11 17 88国标钢制管法兰制造标准法兰类型密封面形式公称压力/Mpa 公称通径管子外径所属体系标准编号整体法兰平面、突面、凹凸面、榫槽面PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0、PN16.0DN10～DN2000英制系列和米制系列欧洲体系GB/T9113.1～GB/T9113.4-2000 平面、突面、凹凸面、榫槽面、环连接面PN2.0、PN5.0、PN11.0、PN15.0、PN26.0、PN42.0DN15～DN600 英制系列美洲体系螺纹法兰突面PN0.6、PN1.0、PN1.6、PN2.5、PN4.0DN10～DN150 英制系列欧洲体系GB/T9114-2000 突面PN2.0、PN5.0、PN11.0、PN15.0DN15～DN600 英制系列美洲体系对焊法兰平面、突面、凹凸面、榫槽面PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0、PN16.0DN10～DN3000英制系列和米制系列欧洲体系GB/T9115.1～GB/T9115.4-2000 平面、突面、凹凸面、榫槽面、环连接面PN2.0、PN5.0、PN11.0、PN15.0、PN26.0、PN42.0DN15～DN600 英制系列美洲体系带颈平焊法兰平面、突面、凹凸面、榫槽面PN0.6、PN1.0、PN1.6、PN2.5、PN4.0DN10～DN600英制系列和米制系列欧洲体系GB/T9116.1～GB/T9116.4-2000 平面、突面、凹凸面、榫槽面、环连接面PN2.0、PN5.0、PN11.0、PN15.0、PN26.0DN15～DN600 英制系列美洲体系带颈承插焊法兰突面、凹凸面、榫槽面、环连接面PN2.0、PN5.0、PN11.0、PN15.0、PN26.0DN15～DN80 英制系列美洲体系GB/T9117.1～GB/T9117.4-2000对焊环带颈松套法兰突面、环连接面PN2.0、PN5.0、PN11.0、PN15.0、PN26.0、PN42.0DN15～ DN600 英制系列 美洲体系 GB/T9118.1～GB/T9118.2-2000板式平焊法兰 平面、突面 PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、 DN10～DN2000 英制系列和米制系列欧洲体系GB/T9119-2000对焊环板式松套法兰突面、凹凸面、榫槽面PN1.0、PN1.6、PN2.5、PN4.0、DN10～DN600英制系列和米制系列欧洲体系 GB/T9120.1～GB/T9120.3-2000平焊环板式松套法兰 突面、凹凸面、榫槽面PN0.6、PN1.0、PN1.6、PN2.5、PN4.0DN10～DN600英制系列和米制系列欧洲体系 GB/T9121.1～GB/T9121.3-2000翻边环板式松套法兰突面PN0.6、PN1.0 DN10～DN300英制系列和米制系列欧洲体系 GB/T9122-2000法兰盖平面、突面、凹凸面、榫槽面PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0、PN16.0DN10～DN2000欧洲体系GB/T9123.1～GB/T9123.4-2000平面、突面、凹凸面、榫槽面、环连接面PN2.0、PN5.0、PN11.0、PN15.0、PN26.0、PN42.0DN15～ DN600美洲体系国标钢制管法兰检验标准: GB/T9124-2000国标真空法兰标准（2）图1 固定法兰 表1 固定法兰尺寸（mm ）公称通径F*BHE*M js16 C H13 X螺栓Dn10 1612.2 17.240 4555 6030 358 86.6 6.60.6 0.66 64 420 25 32 40 50 63 80 100 125 160 200 250 320 400 500 630 800 1000 1250 1600 1800 2000 22.226.234.241.252.27083102127153213261318400501651800100012501600180020005055708090110125145175200260310395480580720890109014041755194022056570901001101301451652002252853354255106107509201120144017901980224540455565759511013015518024029037045055069086010601340170519202140888121212121216161616202020242424283032326.66.699999911111111141414141414191924240.60.611111111112222222.52.52.52.56688888810101010121212121212161620204444448888121212161620243232323232* 见3.4.2。

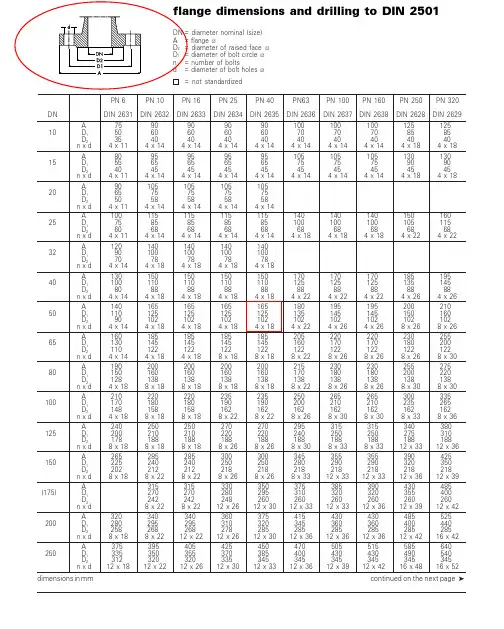

德标法兰标准德标法兰是一种常见的管道连接标准，广泛应用于各种工业领域。
德标法兰标准的制定和应用，对于保障管道连接的质量和安全具有重要意义。
本文将就德标法兰标准的定义、特点、应用以及相关注意事项进行介绍，以期为相关领域的工作者提供参考。
首先，德标法兰标准是指符合德国标准化协会（DIN）制定的法兰连接标准。
德标法兰标准主要包括法兰的尺寸、材质、连接方式等方面的规定，以确保管道连接的互换性和可靠性。
德标法兰标准通常以数字编号来表示，如DIN 2576、DIN 2501等，不同编号的标准对应着不同的法兰类型和规格。
其次，德标法兰标准具有一些明显的特点。
首先，德标法兰标准的设计严格符合工程原理和实际应用要求，保证了法兰连接的稳定性和密封性。
其次，德标法兰标准的制定遵循国际化、标准化的原则，使得德标法兰在全球范围内得到广泛应用。
此外，德标法兰标准还注重环保和可持续发展，对材料的选择和使用进行了严格的限制和规定。
德标法兰标准在工业领域具有广泛的应用。
首先，德标法兰标准适用于各种管道系统的连接，包括水力工程、石油化工、制药、食品等领域。
其次，德标法兰标准还适用于各种介质的输送，如水、蒸汽、油品、化工原料等。
因此，德标法兰标准的应用范围非常广泛，对于保障工业生产的安全和稳定具有重要意义。
在应用德标法兰标准时，需要注意一些关键问题。
首先，选择合适的德标法兰型号和规格，应根据具体工程需求和介质特性进行综合考虑。
其次，安装和使用德标法兰时，需要严格按照标准规定的要求进行操作，确保连接的牢固和密封。
另外，定期对德标法兰连接进行检查和维护，及时发现和处理问题，以确保管道系统的安全运行。
综上所述，德标法兰标准作为管道连接的重要标准，在工业生产中具有重要作用。
了解德标法兰标准的定义、特点、应用以及相关注意事项，有助于提高工作者对管道连接的认识和应用水平，促进工业生产的安全和稳定发展。
希望本文能为相关领域的工作者提供一些帮助和参考，推动德标法兰标准在工业领域的更广泛应用。
法兰尺寸表作者：admin产品来源：本站原创点击数：6524 更新时间：2008-8-19 【字体：小大】法兰制造标准作者：admin产品来源：本站原创点击数：753 更新时间：2008-8-19 【字体：小大】法兰结构图作者：admin产品来源：本站原创点击数：436 更新时间：2008-8-19 【字体：小大】法兰标准体系作者：admin产品来源：本站原创点击数：331 更新时间：2008-8-19 【字体：小大】法兰标准体系管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。
法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（T G）、全平面（FF）、环连接面（RJ）。
相应材质：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18 -8、321、304、304L、316、316L等。
一、美标ANSIBI605、WN、SO、SW、PL、BL、TH、LJ。
二、日标JIS、B2220。
三、德标DIN、2527-2635四、欧洲系列、国行标准。
HG20615-97<-->HG20614-97五、美洲系列、国行标准。
HG20615-97<-->HG20635-97六、国家标准。
GB9122-GB9123-88七、石化、机械部标准。
JI81-86-59-94、JB2555-79八、电力部标准。
GD-87 DG-78九、化工部标准。
HGJ44-76-91 HG5010-5028-58十、压力容器法兰。
JB/T 4700-4707-2000法兰制造流程作者：admin产品来源：本站原创点击数：259 更新时间：2008-8-19 【字体：小大】作者：admin产品来源：本站原创点击数：185 更新时间：2008-8-19 【字体：小大】。
