1 2013年高考物理专项冲击波讲练测系列 专题20 电磁感应图象问题

【重点知识解读】

【最新模拟题训练】。

1．（2013山东青岛二中测试）如图所示，两根光滑的平行金属导轨竖直放置在匀强磁场中，磁场和导轨平面垂直，金属杆ab与导轨接触良好可沿导轨滑动，开始时电键S断开，当ab杆由静止下滑一段时间后闭合S，则从S闭合开始计时，ab杆的速度v与时间t的关系图象可能正确的是 （ ）

【答案】ACD

【解析】若ab杆速度为v时，S闭合，则ab杆中产生的感应电动势E=BLv，ab杆受到的安培力RvLBF22，如果安培力等于ab杆的重力，则ab杆匀速运动，A项正确；如果

2 安培力小于ab杆的重力，则ab杆先加速最后匀速，C项正确；如果安培力大于ab杆的重力，则ab杆先减速最后匀速，D项正确；ab杆不可能匀加速运动，B项错。

其它回路电流相等，选项CD错误。

3（2011江苏物理第5题）如图所示，水平面内有一平行金属导轨，导轨光滑且电阻不计。匀强磁场与导轨平面垂直。阻值为R的导体棒垂直于导轨静止放置，且与导轨接触。t=0时，将开关S由1掷到2。Q、i、v和a分别表示电容器所带的电荷量、棒中的电流、棒的速度和加速度。下列图象正确的是

3 【点评】此题电容器放电时引起的电磁感应相关图象。

4. （2013安徽皖南八校联考）如图所示，虚线右侧存在匀强磁场，磁场方向垂直纸面向外，正方形金属框电阻为R，边长是L，自线框从左边界进入磁场时开始计时，在外力作用下由静止开始，以垂直于磁场边界的恒定加速度a进人磁场区域，t1时刻线框全部进入磁场．规定顺时针方向为感应电流I的正方向．外力大小为F,，线框中电功率的瞬时值为P，通过导体横截面的电荷量为q，其中P－t图像为抛物线．则这些量随时间变化的关系正确的是

答案：C解析：线框速度v=at，产生的感应电动势随时间均匀增大，感应电流均匀增大，安培力随时间均匀增大，外力F随时间变化关系是一次函数，但不是成正比，功率P=EI随时间变化关系是二次函数，其图像是抛物线，所以C正确AB错误。导体横截面的电荷量q=It随时间变化关系是二次函数，其图像是抛物线，选项D错误。

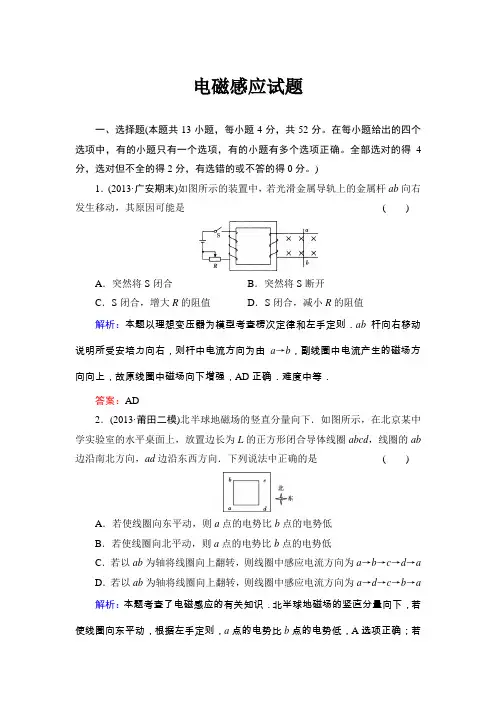

电磁感应试题

一、选择题(本题共13小题，每小题4分，共52分。在每小题给出的四个选项中，有的小题只有一个选项，有的小题有多个选项正确。全部选对的得4分，选对但不全的得2分，有选错的或不答的得0分。)

1．(2013·广安期末)如图所示的装置中，若光滑金属导轨上的金属杆ab向右发生移动，其原因可能是 (

)

A．突然将S闭合 B．突然将S断开

C．S闭合，增大R的阻值 D．S闭合，减小R的阻值

解析：本题以理想变压器为模型考查楞次定律和左手定则．ab杆向右移动说明所受安培力向右，则杆中电流方向为由a→b，副线圈中电流产生的磁场方向向上，故原线圈中磁场向下增强，AD正确．难度中等．

答案：AD

2．(2013·莆田二模)北半球地磁场的竖直分量向下．如图所示，在北京某中学实验室的水平桌面上，放置边长为L的正方形闭合导体线圈abcd，线圈的ab边沿南北方向，ad边沿东西方向．下列说法中正确的是 (

)

A．若使线圈向东平动，则a点的电势比b点的电势低

B．若使线圈向北平动，则a点的电势比b点的电势低

C．若以ab为轴将线圈向上翻转，则线圈中感应电流方向为a→b→c→d→a

D．若以ab为轴将线圈向上翻转，则线圈中感应电流方向为a→d→c→b→a

解析：本题考查了电磁感应的有关知识．北半球地磁场的竖直分量向下，若使线圈向东平动，根据左手定则，a点的电势比b点的电势低，A选项正确；若以ab为轴将线圈向上翻转，磁通量减小，根据楞次定律可知，线圈中感应电流方向为a→b→c→d→a，C选项正确．本题难度中等．

答案：AC

3．(2013·衡水一模)如图甲所示，两个闭合圆形线圈a、b的圆心重合，放在同一个水平面内，线圈b中通以如图乙所示的电流，设t＝0时b中的电流沿逆时针方向(如图甲中箭头所示)，则线圈a在0～t2时间内 (

)

A．一直有顺时针方向的电流

B．一直有逆时针方向的电流

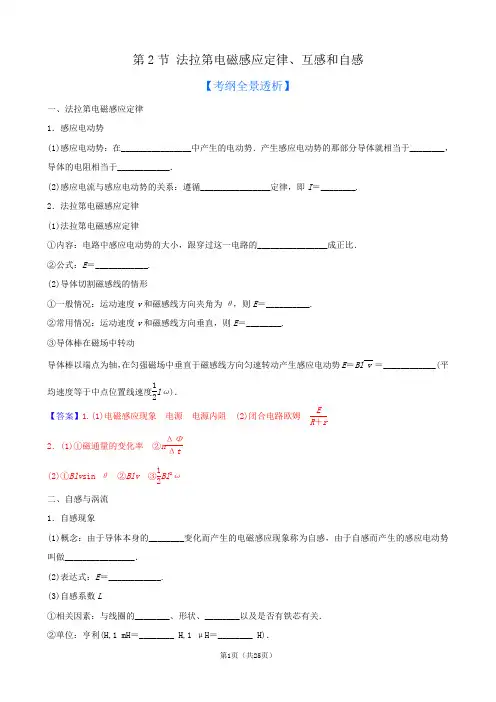

第1页（共25页） 第2节 法拉第电磁感应定律、互感和自感

【考纲全景透析】

一、法拉第电磁感应定律

1．感应电动势

(1)感应电动势：在________________中产生的电动势．产生感应电动势的那部分导体就相当于________，导体的电阻相当于____________．

(2)感应电流与感应电动势的关系：遵循________________定律，即I＝________.

2．法拉第电磁感应定律

(1)法拉第电磁感应定律

①内容：电路中感应电动势的大小，跟穿过这一电路的________________成正比．

②公式：E＝____________.

(2)导体切割磁感线的情形

①一般情况：运动速度v和磁感线方向夹角为θ，则E＝__________.

②常用情况：运动速度v和磁感线方向垂直，则E＝________.

③导体棒在磁场中转动

导体棒以端点为轴，在匀强磁场中垂直于磁感线方向匀速转动产生感应电动势E＝Blv＝____________(平均速度等于中点位置线速度12lω)．

【答案】1.(1)电磁感应现象 电源 电源内阻 (2)闭合电路欧姆 ER＋r

2．(1)①磁通量的变化率 ②nΔΦΔt

(2)①Blvsin θ ②Blv ③12Bl2ω

二、自感与涡流

1．自感现象

(1)概念：由于导体本身的________变化而产生的电磁感应现象称为自感，由于自感而产生的感应电动势叫做________________．

(2)表达式：E＝____________.

(3)自感系数L

①相关因素：与线圈的________、形状、________以及是否有铁芯有关．

②单位：亨利(H,1 mH＝________ H,1 μH＝________ H)．

第2页（共25页） 2．涡流

当线圈中的电流发生变化时，在它附近的任何导体中都会产生____________，这种电流像水中的旋涡所以叫涡流．

1 高考物理高频考点2013模拟新题精选训练 专题37 电磁感应能量问题

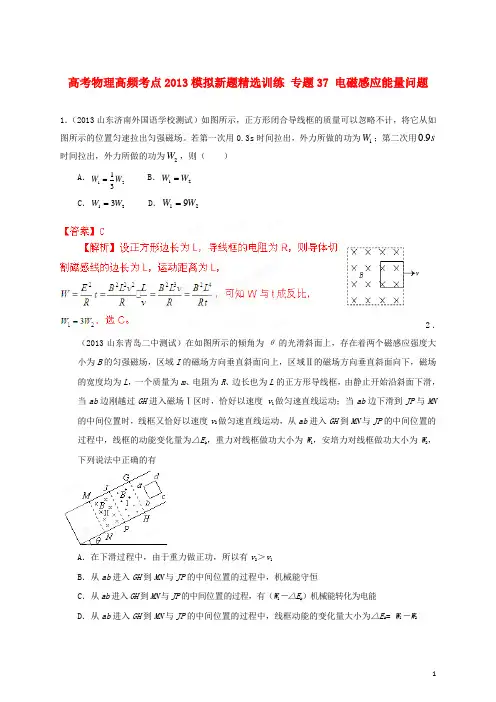

1．（2013山东济南外国语学校测试）如图所示，正方形闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场。若第一次用0.3s时间拉出，外力所做的功为W1；第二次用09.s时间拉出，外力所做的功为W2，则（ ）

A．2131WW B．21WW

C．213WW D．219WW

2．（2013山东青岛二中测试）在如图所示的倾角为θ的光滑斜面上，存在着两个磁感应强度大小为B的匀强磁场，区域I的磁场方向垂直斜面向上，区域Ⅱ的磁场方向垂直斜面向下，磁场的宽度均为L，一个质量为m、电阻为R、边长也为L的正方形导线框，由静止开始沿斜面下滑，当ab边刚越过GH进入磁场Ⅰ区时，恰好以速度 v1做匀速直线运动；当ab边下滑到JP与MN的中间位置时，线框又恰好以速度v2做匀速直线运动，从ab进入GH到MN与JP的中间位置的过程中，线框的动能变化量为△Ek，重力对线框做功大小为W1，安培力对线框做功大小为W2，下列说法中正确的有

A．在下滑过程中，由于重力做正功，所以有v2＞v1

B．从ab进入GH到MN与JP的中间位置的过程中，机械能守恒

C．从ab进入GH到MN与JP的中间位置的过程，有（W1－△Ek）机械能转化为电能

D．从ab进入GH到MN与JP的中间位置的过程中，线框动能的变化量大小为△Ek= W1－W2
