电气电缆名称及型号

聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆，是由这种材质构成的电缆。 电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。

1、型号的含义 电气装备用电线电缆及电力电缆的型号主要由以下七部分组成： 有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：

1）类别、用途代号

A-安装线B-绝缘线C-船用电缆

K-控制电缆N-农用电缆R-软线

U-矿用电缆Y-移动电缆JK-绝缘架空电缆

M-煤矿用

ZR-阻燃型NH-耐火型ZA-A级阻燃

ZB-B级阻燃ZC-C级阻燃 WD-低烟无卤型

2）导体代号

T— 铜导线 （略） L- 铝芯

3） 绝缘层代号

V— PVC塑料YJ — XLPE绝缘

X— 橡皮 Y — 聚乙烯料

F—聚四氟乙烯

4） 护层代号

V-PVC套Y-聚乙烯料

N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽

L-棉纱编织涂蜡克 Q-铅包

5）特征代号

B-扁平型R-柔软

C-重型Q-轻型

G-高压H-电焊机用

S-双绞型

6） 铠装层代号

2— 双钢带 3 —细圆钢丝

4—粗圆钢丝

7） 外护层代号

1 —纤维层2 — PVC套

3— PE 套

2、最常用的电气装备用电线电缆及电力电缆的型号示例

VV— 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆

VLV-铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆 YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

KV—聚氯乙烯绝缘聚氯乙烯护套控制电缆

227IEC 01 ( BV)—简称BV, —般用途单芯硬导体无护套电缆

227IEC 02( RV —简称RV 一般用途单芯软导体无护套电缆

227IEC 10 ( BVV —简称BVV轻型聚氯乙烯护套电缆

227IEC 52 ( RVV —简称RVV轻型聚氯乙烯护套软线

227IEC 53 ( RVV —简称RVV普通聚氯乙烯护套软线

BV— 铜芯聚氯乙烯绝缘电线

电线、电缆型号含义

电线、电缆型号含义型号 名称 用途

BX（BLX）

BXF（BLXF）

BXR 铜（铝）芯橡皮绝缘线

铜（铝）芯氯丁橡皮绝缘线

铜芯橡皮绝缘软线

适用交流500V及以下或直流1000V及以下的电气设备及照明装置之用

BV（BLV）

BVV（BLVV）

BVVB（BLVVB）

BVR

BV-105

铜（铝）芯聚氯乙烯绝缘线

铜（铝）芯聚氯乙烯绝缘氯乙烯护套圆形电线

铜（铝）芯聚氯乙烯绝缘氯乙烯护套平形电线

铜（铝）芯聚氯乙烯绝缘软线

铜芯耐热105°C聚氯乙烯绝缘软线

适用于各种交流、直流电器装置，电工仪表、仪器，电讯设备，动力及照明线路固定敷设之用

RV

RVB 铜芯聚氯乙烯绝缘软线

铜芯聚氯乙烯绝缘平行软线 适用于各种交流、直流电

RVS

RV-105

RXS

RX 铜芯聚氯乙烯绝缘绞型软线

铜芯耐热105°C聚氯乙烯绝缘连接软电线

铜芯橡皮绝缘棉纱编织绞型软电线

铜芯橡皮绝缘棉纱编织圆型软电线

器、电工仪表、家用电器、小型电动工具、动力及照明装置的连接

BBX

BBLX 铜芯橡皮绝缘玻璃丝编织电线

铝芯橡皮绝缘玻璃丝编织电线 适用电压分别有500V及250V两种，用于室内外明装固定敷设或穿管敷设

注：B（B）——第一个字母表示布线，第二个字母表示玻璃丝编制。

V（V）——第一个字母表示聚乙烯（塑料）绝缘，第二个字母表示聚乙烯护套。

L（L）——铝，无L则表示铜

F（F）——复合型

R——软线

S——双绞

X——绝缘橡胶

电缆型号含义

类别 导体 绝缘 内护套 特征

电力电缆（省略不表示）

K：控制电缆

P：信号电缆

YT：电梯电缆

U：矿用电缆

Y：移动式软缆

H：市内电话缆

UZ：电钻电缆

DC：电气化车辆用电缆 T：铜线（可省）

L：铝线

Z：油浸纸

X：天然橡胶

VV：聚氯乙烯

YJ：交联聚乙烯

E：乙丙胶 Q：铅套

L：铝套

H：橡套

HF：氯丁胶

V: 聚氯乙烯护套

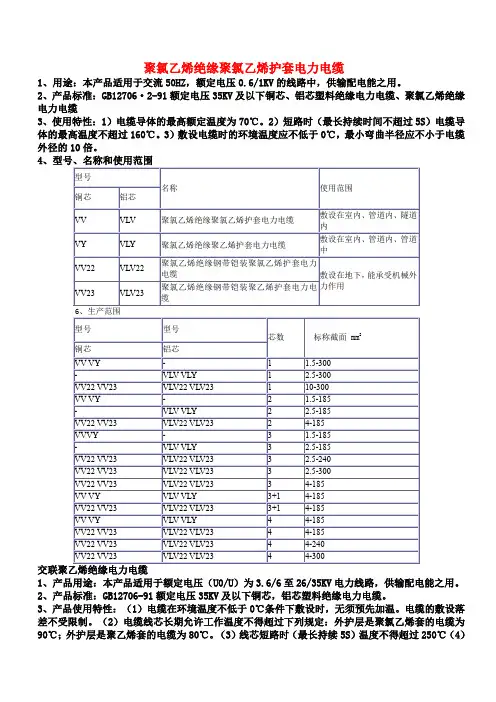

聚氯乙烯绝缘聚氯乙烯护套电力电缆

1、用途：本产品适用于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之用。

2、产品标准：GB12706·2-91额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆、聚氯乙烯绝缘电力电缆

3、使用特性：1）电缆导体的最高额定温度为70℃。2）短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160℃。3）敷设电缆时的环境温度应不低于0℃，最小弯曲半径应不小于电缆外径的10倍。

4、型号、名称和使用范围

型号

名称 使用范围

铜芯 铝芯

VV VLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆 敷设在室内、管道内、隧道内

VY VLY 聚氯乙烯绝缘聚乙烯护套电力电缆 敷设在室内、管道内、管道中

VV22 VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 敷设在地下，能承受机械外力作用 VV23 VLV23 聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆

6、生产范围

型号 型号 芯数 标称截面 mm2

铜芯 铝芯

VV VY - 1 1.5-300

- VLV VLY 1 2.5-300

VV22 VV23 VLV22 VLV23 1 10-300

VV VY - 2 1.5-185

- VLV VLY 2 2.5-185

VV22 VV23 VLV22 VLV23 2 4-185

VVVY - 3 1.5-185

- VLV VLY 3 2.5-185

VV22 VV23 VLV22 VLV23 3 2.5-240

VV22 VV23 VLV22 VLV23 3 2.5-300

VV22 VV23 VLV22 VLV23 3 4-185

VV VY VLV VLY 3+1 4-185

VV22 VV23 VLV22 VLV23 3+1 4-185

VV VY VLV VLY 4 4-185

VV22 VV23 VLV22 VLV23 4 4-185

VV22 VV23 VLV22 VLV23 4 4-240

、型号 名称 用途

BXBLX

BXFBLXF

BXR

铜铝芯橡皮绝缘线

铜铝芯氯丁橡皮绝缘线

铜芯橡皮绝缘软线 适用交流500V及以下或直流1000V及以下的电气设备及照明装置之用

BVBLV

BVVBLVV

BVVBBLVVB

BVR

BV-105

铜铝芯聚氯乙烯绝缘线

铜铝芯聚氯乙烯绝缘氯乙烯护套圆形电线

铜铝芯聚氯乙烯绝缘氯乙烯护套平形电线

铜铝芯聚氯乙烯绝缘软线

铜芯耐热105°C聚氯乙烯绝缘软线 适用于各种交流、直流电器装置,电工仪表、仪器,电讯设备,动力及照明线路固定敷设之用

RV

RVB

RVS

RV-105

RXS

RX

铜芯聚氯乙烯绝缘软线

铜芯聚氯乙烯绝缘平行软线

铜芯聚氯乙烯绝缘绞型软线

铜芯耐热105°C聚氯乙烯绝缘连接软电线

铜芯橡皮绝缘棉纱编织绞型软电线

铜芯橡皮绝缘棉纱编织圆型软电线 适用于各种交流、直流电器、电工仪表、家用电器、小型电动工具、动力及照明装置的连接

BBX

BBLX

铜芯橡皮绝缘玻璃丝编织电线

铝芯橡皮绝缘玻璃丝编织电线 适用电压分别有500V及250V两种,用于室内外明装固定敷设或穿管敷设

注：BB——第一个字母表示布线,第二个字母表示玻璃丝编制;VV——第一个字母表示聚乙烯塑料绝缘,第二个字母表示聚乙烯护套;LL——铝,无L则表示铜FF——复合型R——软线S——双绞X——绝缘橡胶

一电线电缆的概念及电线与电缆的区分：

电线电缆是指用于电力、通信及相关传输用途的材料;“电线”和“电缆”并没有严格的界限;通常将芯数少、产品直径小、结构简单的产品称为电线,没有绝缘的称为裸电线,其他的称为电缆；导体截面积较大的大于6平方毫米称为大电线,较小的小于或等于6平方毫米称为小电线,绝缘电线又称为布电线;

电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆;

电线电缆命名：

电线电缆的完整命名通常较为复杂,所以人们有时用一个简单的名称通常是一个类别的名称结合型号规格来代替完整的名称,如“低压电缆”代表1kV级的所有塑料绝缘类电力电缆;电线电缆的型谱较为完善,可以说,只要写出电线电缆的标准型号规格,就能明确具体的产品,但它的完整命名是怎样的呢
