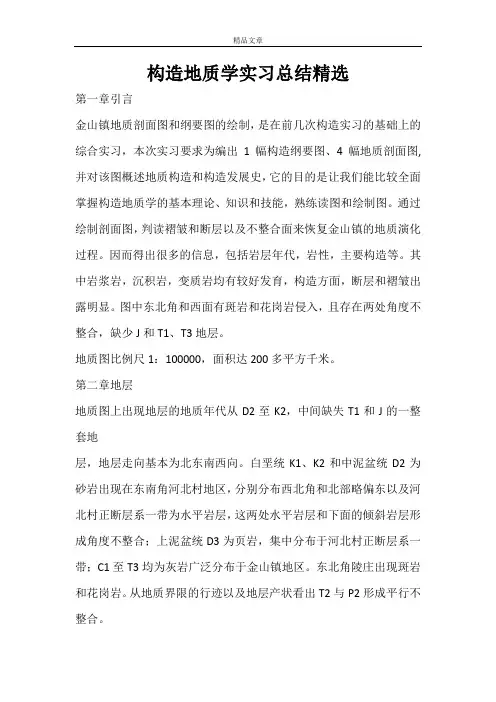

金山镇地区综合地质报告班级姓名指导老师张宏远中国地质大学（北京）2012年1月2日目录第一章引言 (2)第二章地层 (3)第三章岩浆岩及变质岩 (4)第四章地质构造 (4)第五章地质发展史 (7)第六章结束语 (8)参考文献 (8)附图I 金山镇地区联合地质剖面图附图II 金山镇地区构造纲要图第一章引言本次实习的《构造地质》是一次综合性的课程实习。

图区面积1.992 平方公里。

图区最高峰为北部的渚岭主峰，海拔1800米，有名的山峰还有飞来峰、奇峰、孤峰、雨峰等，山峰和山谷落差不大，总的地势起伏较为平缓，从河流体系特点判断，主要河流五里河自西北流向东南，途中经过来自北部和西部的直流汇入一起流入东南部的主干水流中，据此判断该处地势北高东低。

图区人口主要沿河流分布在海拔较低的地区，分布较为分散，村镇所用图区资料为比例尺为1：100000的地质图，图区内地形复杂，经过多次构造运动形成了多处褶皱和断层。

本报告主要由赵国霞于2013年1月完成。

工作主要包括编制《金山镇AB地质构造剖面图》和《金山镇地质构造纲要图》，结合编制的《金山镇AB地质构造剖面图》和《金山镇地质构造纲要图》及《金山镇地质图》，分析该地区地层、构造及地质发展史，以此编写《金山镇综合地质报告》。

第二章地层主要发育晚古生代以来地层，但缺失早三叠世（T1）、晚三叠世-晚侏罗世（T3-J3）和新近纪（N）等时代地层。

该地区的地层主要有古近纪（E）、白垩纪（K1、K2）、三叠纪（T2）、二叠纪（P1、P2、P3）、石炭纪（C1、C2）、泥盆纪（D2、D3）等时代的地层。

其中，古近系地层分布在西北角，白垩系地层分布在西北部及东北部，三叠系地层分布在东北角及中部沿断层分布，其余大面积地区都为泥盆、石炭、二叠系地层。

2.1上古生界主要出露了中泥盆统（D2）、上泥盆统（D3）、石炭系（C）、二叠系（P）地层，其岩性及分布特征分述如下。

D2：中泥盆统砂岩、砾岩主要呈带状分布于图区东南角的河北村东南部，出露面积约2平方公里。

D3: 上泥盆统页岩、泥岩，主要呈带状分布于图区东南角，出露面积约5平方公里。

C1：下石炭统砂岩、砂砾岩主要呈北东—南西方向条带状分布于图区的东南部、中部和西北部，出露面积约17平方公里。

C2：上石炭统粉砂岩、页岩呈北东—南西条带状分布于图区的西部和南部，出露面积约19平方公里。

P1: 下二叠统灰岩、泥岩呈北东—南西向成条带状广泛分布于图区西部、中部和东南部，出露面积约35平方公里。

P2：中二叠统砂岩沿北东—南西方向分布于图区的中部，出露面积约100平方公里。

P3：上二叠统灰岩、页岩呈长条状沿北东—南西方向分布于图区中部，出露面积约17平方公里。

2.2中古生界主要出露了三叠统（T2）、晚白垩统（K1）、晚白垩统（K2）地层，其岩性及分布特点分述如下T2：中三叠统泥灰岩、灰岩呈长条状分布于图区中部，出露面积约4平方公里。

K：下白垩统砂岩、砾岩呈条带状分布于图区的西北角，出露面积约2平1方公里。

K：上白垩统粉砂岩、页岩呈带状分布于图区的西北角和北部，出露面积2约34平方公里。

2.3新生界主要出露了古近系（E）砾岩、砂岩地层呈带状分布于图区西北角，出路面积约3平方公里。

第三章岩浆岩及变质图区岩浆岩类型主要包括花岗岩和斑岩脉。

前者主要位于东北角陵庄一带，面积约5平方公里，表现为岩株，与围岩呈沉积接触或角度不整合接触关系，侵地层形成以后，逆掩断层形成之前；后者以岩脉形式发育，见入实践大约在T2于中西部和东北角附近，面积约2平方公里，与围岩呈角度不整合或侵入接触关系，侵位时间大约在K以后。

2图区没有变质岩显示，但可以推知在侵入岩体或岩脉附近存在小规模热接触变质现象第四章地质构造4.1构造层划分从上述地层一章可知，研究区缺失上三叠统（T1），使得上二叠统（P3）及中三叠统（T2 ）呈平行不整合接触关系；缺失上三叠统-上侏罗统（T3-J3），使得下白垩统（K1）与下伏地层之间呈角度不整合接触关系；缺失新近系（N）及以上地层。

因此，将构造层划分为D2-T2构造层、K1-E构造层，其中D2-T2构造层又划分为D2-P3亚构造层和T2亚构造层。

4.2 褶皱f1 河北村—金山镇线性背斜褶皱组该褶皱分布在东南部河北村与金山镇附近，延伸方向为东北—西南。

其核部为泥盆系地层，两翼为下石炭统、上石炭统、下二叠统地层，为背斜。

西北翼产状约为320°∠40°，东南翼产状约为120°∠40°，转折端为弧线。

枢纽近乎水平，为直线，轴面近于直立，属直立水平褶皱。

该背斜被多个正断层错段，形成于下二叠世之后。

f2 孤峰—陵庄复式向斜褶皱组该褶皱分布在该地区中部，在南部的逆掩断层出出露地表，延伸方向为东北—西南。

其核部为中三叠统地层，两翼为上二叠统、中二叠统地层，为向斜。

西北翼产状约为325°∠80°，东南翼产状约为325°∠45°，转折端为弧线。

枢纽近于水平，为弧线，轴面向西北倾斜，属斜歪水平褶皱。

该向斜形成于中三叠世之后。

f3 五里河—诸岭背斜褶皱组该褶皱分布在雨峰和奇峰的东部，穿过渚岭和五里河，延伸方向为东北—西南。

其核部为上石炭统地层，两翼为下石炭统地层，为向斜。

西北翼产状约为130°∠70°，东南翼产状约为315°∠50，转折端为弧线。

枢纽近乎水平，为弧线，轴面向西北倾斜，倾角约为70°，属斜歪水平褶皱。

该向斜位于西部斜歪背斜和雨峰斜歪背斜之间，形成于下白垩世之前。

f4 奇峰—雨峰—王庄背斜、向斜褶皱组背斜褶皱组：该褶皱分布在西部，穿过雨峰、奇峰，并被一个逆掩断层切断，且被两个平移小断层错开，其延伸方向为东北—西南。

核部为下石炭统地层，两翼为上石炭统地层，为背斜。

西北翼产状约为315°∠50°，东南翼被断层切断，转折端为弧线。

枢纽近乎水平，为直线，轴面向西北倾斜，属斜歪水平褶皱。

该背斜形成于下白垩世之前。

向斜褶皱组：该褶皱主要分布于西北部，穿过王庄，核部位上二叠统，两翼为中二叠统和下二叠统。

西北翼产状约为300°∠45°，东南翼产状约为130°∠70°，转折端为弧线。

枢纽近乎水平，为弧线，轴面向西北倾斜，倾角约为70°4.3 断层断裂按运动方向可分为正断层、逆断层和平移断层；根据断层与岩层关系可分为走向断层、倾向断层、斜向断层和顺层断层。

1.陵庄—五里河逆冲断层（F1）该断层位于该地区中部，延伸方向为东北—西南，范围延伸约1.8万米。

通过陵庄、桑园、五里河附近。

断面产状约为315°∠22°。

上盘出露地层为C1—P3和T2，产状约为320°∠45°；下盘出露地层为P2、P3、T2，产状约为320°∠40°。

上盘有一倒转背斜及飞来峰，无地层重复及缺失；下盘有一倒转向斜，及两个构造窗。

该断层上盘上升，下盘下降，为逆掩断层。

该断层穿过花岗岩，形成于T2之后。

2.五里河构造窗、安村与孤峰飞来峰位于该地区中西部，延伸方向为西北—东南，切断了雨峰—奇峰走向断层F1及西部王庄斜歪向斜f4，出露地表的C1与C2，P1与P2的地质界线。

该断层均为平移断层，其中F3为右移断层，F2为左移断层。

该断层形成于雨峰—奇峰走向断层F1之后。

3.奇峰—雨峰逆冲断层（F2）该断层位于该地区中西部，通过雨峰、奇峰，延伸方向为东北—西南。

断层面产状约为320°∠25°。

上盘出露地层为C1、C2，产状约为320°∠50°；下盘出露地层为C2、P1、P2，产状约为350°∠40°。

上盘有背斜及向斜，有地层重复；下盘从C1—P2，无地层缺失和重复。

该断层上盘上升，下盘下降，为逆掩断层，断距约为2.1km。

该断层在中部被两个平移断层错开，止于K2地层，形成于P2—K2。

4.河北村正断层系（F3-F7）这一系列断层都位于该地区东南角河北村附近，延伸方向为西北—东南，延伸1—1.5千米。

切断了出露地表的D2、D3、C1间的地质界线和河北村直立背斜。

这些断层均为正断层，形成了一系列地垒和地堑。

该断层形成于C1之后。

5.走滑断层系（F8-F11）在雨峰、奇峰附近各有一走滑断层(走向北东—南西,延伸分别为1.5—2千米),分别为左行和右行走滑断层,使两端层面中间部分相对两边向北西方向移动。

4.4 断层与褶皱关系分析雨峰—奇峰走向断层为逆掩断层，且错断雨峰斜歪背斜，同时被奇峰平移断和雨峰平移断层错断。

该断层使背斜在上盘的一边核部变宽，且使核部错开导致上盘出现新地层C1 、C2。

该地的奇峰平移断层F3和雨峰平移断层使背斜的核部和轴迹都错开，在平面上表现为岩层的错移。

中部走向断层是逆掩断层，为逆冲推覆构造，在平面图上其东西两侧共形成两个构造窗和一个飞来峰。

错断了中部倒转向斜，使其上盘核部变窄，轴迹错移，并在地表出现地层重复现象，重复地层为P2、P3。

王家庄倾向断层和金山镇倾向断层F6为平移断层，错断了P1、P2在地表的出露界线，使其错移。

东南角河北村正断层，使该地形成了一系列地垒和地堑：间为地堑这一系列正断层错断了河北村直立背斜，使其在上盘核部变窄。

同时，由其所断地层D2、D3、C1在平面上出露宽度发生变化。

第五章地质发展史（限400字）在地质历史时期，金山镇地区经历了多期地壳运动以致形成现今复杂的地质现象（附图II）。

构造层是由角度不整合所限定的地层序列，金山镇地区的地层可划分为两个构造层，即D2—T2构造层和K1—K2构造层，它们代表着不同的地质演化阶段。

其中D2—T2构造层由于T2与P2的平行不整合面所限定的地层系统和构造系统，可再划分为两个亚构造层，即D2-P构造层与T2构造层。

结合所学理论分析地质构造演化如下：1、D2—P2构造层包括D2的白垩砂岩和大部分页岩和灰岩，D2的白垩砂岩应该是海洋或是湖泊相沉积，但由于金山镇处在中国地区，因而是中国陆相沉积的湖泊相，D3—P2的页岩和灰岩是滨海沉积岩，由此可推知这一构造层形成于浅海沉积环境，可知这段时间地壳有轻微的抬升，幅度很小故而沉积过程稳定。

2、T2与P2之间缺失地层T1形成平行不整合，推知T1时段内岩层没有继续接受沉积，地壳开始垄升，但还没有形成褶皱和断裂，只是一次大的造陆运动。

3、在T2-T3时段内岩层继续接受沉积，仍形成灰岩，说明此过程也是在浅海沉积环境中。

4、在T3-K1过程中，缺失J系，并形成角度不整合，可知在侏罗纪里发生了一次大的造山运动，产生了一系列的大的褶皱和断层，并有岩浆侵入，即花岗岩和斑岩。

5、K1-K2之间又开始接受沉积，但沉积的范围不大，形成的砂岩是陆相沉积高地，滨海沉积环境。
