当前位置：文档之家 › 中科院ArcGis教程_1.ArcGIS10快速人门

中科院ArcGis教程_1.ArcGIS10快速人门

  • 格式：pps
  • 大小：2.38 MB
  • 文档页数：65

中国科学院计算技术研究所教育中心Page 1中国科学院计算技术研究所教育中心热烈欢迎大家的到来

ArcGIS10数据处理和建模中国科学院计算技术研究所教育中心

Page 2致谢

非常感谢各位在百忙之中，参加学习培训。在此，中国科学院计算技术研究所教育中心和承办单位对你们表示衷心感谢，感谢你们多年来对的我们信任和大力支持。同时预祝本次学习，我们各位学有所获。中国科学院计算技术研究所教育中心

Page 3培训中约定

初级内容（适用初次接触ArcGIS)中级内容（适合使用ArcGIS一年以上）高级内容（适合使用ArcGIS二年以上）中国科学院计算技术研究所教育中心

Page 4关于培训

学习是最好的投资培训是最大的福利中国科学院计算技术研究所教育中心

ArcGIS10快速入门

闫磊EMail：gisworld@126.COM中国科学院计算技术研究所教育中心

Page 6本章内容

1.地理信息系统概念介绍2.ArcGIS10平台介绍3.ArcGIS数据格式介绍4.地图单位介绍和换算，地图比例5.影像数据6.数据建模入门中国科学院计算技术研究所教育中心

Page 71、地理信息系统概念介绍

地理信息系统，简称GIS（Geographic Information System）。就是对空间数据的显示，编辑处理，分析应用，打印输出的系统。

空间数据：就是有坐标的数据。GIS核心是数据，基础是坐标系统中国科学院计算技术研究所教育中心

Page 8地理信息系统与其他(MIS)系统区别？

地理信息系统特点：有空间数据地理信息系统有一种传统的说法，数据占7，软件占3，硬件占1，比例7:3:1中国科学院计算技术研究所教育中心

Page 9拓扑关系（中级）

拓扑：空间数据的的位置关系。地理对象的拓扑关系，主要有以下三种：1.相邻: 是指对象之间是否在某一边界重合，例如行政区划图中的省、县数据。2.重合: 是指确认对象之间是否在某一局部互相覆盖，如巴士线路和道路之间的关系。3.连通: 连通关系可以确认通达度、获得路径等。中国科学院计算技术研究所教育中心

Page 102、ArcGIS10平台介绍中国科学院计算技术研究所教育中心

Page 11五大特点中国科学院计算技术研究所教育中心

Page 12ArcGIS Desktop

ArcGIS Desktop 包括一组应用程序-ArcMap、ArcCatalog、ArcGlobe、ArcScene、ArcToolbox 和模型构建器。通过使用这些应用程序和界面，可以执行从简单到高级的任何GIS 任务。中国科学院计算技术研究所教育中心

Page 13ArcView、ArcEditor 和ArcInfo

ArcGIS Desktop：这是供GIS 专业人员使用的ArcGIS 软件。它是一款适合Windows 计算机使用的功能强大的综合性GIS 软件，可用于处理各种日常GIS 活动，如制图、数据编译和管理、空间分析以及创建可供所有用户使用的地图和地理信息。ArcGIS Desktop 具有三个产品级别：ArcView、ArcEditor 和ArcInfo。要了解详细信息，请参阅什么是ArcGIS Desktop？。ArcGIS Server：这是基于服务器的ArcGIS 工具，可以提供专业用户使用ArcGIS Desktop 创建的地图、地理数据库、分析模型以及其他地理信息元素。通过ArcGIS Server 发布的GIS 服务遵循广泛采用的Web 访问和使用标准。ArcGIS Server 还包括企业级地理数据库管理和事务支持。ArcGIS Server 广泛用于企业级GIS 实现以及各种Web GIS 应用程序中。ArcGIS Server 可现场或以云配置运行在Windows 及Linux 服务器上。有关详细中国科学院计算技术研究所教育中心Page 14关系中国科学院计算技术研究所教育中心

Page 15扩展模块中国科学院计算技术研究所教育中心

Page 16ArcGIS Desktop简介

ArcInfo主要模块：ArcMap, ArcCatalog ArcToolbox 1.ArcMap：是集空间数据显示、编辑、查询、统计、分析、制图和打印等功能。

2.ArcCatalog: 是一个集成化的空间数据管理器。主要用于空间数据的浏览，数据结构定义，数据导入导出，和拓扑规则的定义，检查、元数据的定义和编辑修改等。

3.ArcToolbox: 是用于空间数据格式转换、叠加处理、缓冲区生成、坐标转换等的集成化“工具箱”。有100多个不同的空间数据处理工具。在ArcGIS9.0以后不是一个独立模块

4.三种关系不同office中word、excel，access关系，ArcGIS这几个模块是针对一个数据源不同侧重点。中国科学院计算技术研究所教育中心Page 17MapArcMap,ArcCatalog

ArcToolbox关系

ArcToolbox集成在ArcCatalog，ArcCatalog集成在ArcMap，也可以独立运行

CatalogToolbox

目录窗

口

系统工具箱

ArcSceneArcGlobe中国科学院计算技术研究所教育中心

Page 18ArcMap作用

ArcMap ：数据显示、数据编辑、数据查询、数据分析、地图制图等中国科学院计算技术研究所教育中心

Page 19ArcCatalog作用

在ArcCatlog中创建新数据表,点、线、面、注记，设置字段、设置坐标系，在ArcGIS9以后字段可以任意删除，增加，但不可以改名和修改字段顺序。

字段改名：可以添加新的字段名，在属性浏览中，更新新字段的值为旧字段的值，后删除旧字段。字段顺序调整，只能新建一个表，数据Load，或则使用Spatial ETL Tool中国科学院计算技术研究所教育中心

Page 20ArcToolbox基本功能介绍

ArcToolbox提供了极其丰富的地学数据处理工具。使用ArcToolbox中的工具，能够在GIS数据库中建立并集成多种数据格式，进行高级GIS分析，处理GIS数据等；使用ArcToolbox可以将所有常用的空间数据格式与Arclnfo的Coverage，Grids，TIN进行互相转换；在ArcToolbox中可进行拓扑处理，可以合并、剪贴、分割图幅，以及使用各种高级的空间分析工具等。中国科学院计算技术研究所教育中心

Page 21ArcToolBox 工具查询中国科学院计算技术研究所教育中心

Page 22专业术语（中级）

Feature 要素是空间矢量数据最基本的，不可分割的单位。矢量数据的点、线、面

Feature Class要素类Feature DataSet要素集Layer是Feature class表现Table属性表Data Frame数据框架Element 元素注记元素地图装饰内容中国科学院计算技术研究所教育中心

Page 23相互调用

1、ArcCatalog 数据可以拖到ArcMap中2、ArcToolBox可以调用ArcMap的打开数据3、在ArcMap在ArcToolbox中使用TOOl，如果没有选中对象是处理全部对象，如果选择了对象，就处理选择的对象。中国科学院计算技术研究所教育中心

Page 24问题

1、ArcInfo=ArcGIS？2、平台是什么？3、学习方法？？？？

工具

工具

成功经历可以给你信心，失败可以增加你的实力

（改）变（心）态成功是熬出来的，伟大是折磨出来的中国科学院计算技术研究所教育中心

Page 253、ArcGIS10新特点

1.地理框架变化400-750个2.地理数据库3.不同版本的数据转换中国科学院计算技术研究所教育中心

Page 26地理框架变化表现--新的用户体验概览

1.支持多语言-包括中文2.全新的用户界面3.Catalog集成入ArcMap––添加、管理数据不再需要切换程序4.搜索面板中国科学院计算技术研究所教育中心

Page 27地理框架变化--量变

核心与扩展模块•130+ 新的地理处理工具-ArcGIS共有750+多个工具•大量功能的GP工具化，方便了Desktop的二次开发和Engine开发

合集下载

arcgis10.0教程

arcgis10.0教程

1、打开2、设置坐标系，视图—数据框属性---坐标系---预定义---projected……---Guass……------xian1980-----Xian_1980_ 中央经线114度.3、目录，底图图层，右键，属性，常规，编辑，选择，projected…4、Xian 1980 3degree GK CM 114E .prj 确定：无默认投影文件5、6、投影坐标系:7、Name: Xian_1980_3_Degree_GK_CM_114E8、9、地理坐标系:10、Name: GCS_Xian_198011、3_Degree_GK_Zone_38----如用54基准图，设置54的38度带应用---确定.12、目录,添加底图和图层,或新增图层.13、连接文件夹。

选择窗口下拉菜单的目录，会出现目录结构窗口，选择文件夹连接右击连接文件夹，出现对话框，找到工作区（这里以F盘龙港文件夹为例），确定，这时文件夹就会出现在目录结构中，这时可以将相关底图、图层等文件，添加到内容列表，或拖动完成。

(如点击文件龙港.tif 按着不动，拖到内容列表)备注：前面三步，主要是设置坐标系和连接文件夹。

设置坐标系的目的，统一标准，否则会出现相关底图或图层无法显现。

连接文件夹，使arcgis能找到我们进行编辑的工作区，arcgis成品不是单一文件，完成后需整理并保存好。

后面步骤是重点，涉及到工作上常用的构图和计算面积等，都是建立在新建图层上。

14、新建图层。

在目录中找到新建的文件夹，刷新，在所在的文件夹中新建图层，如：面。

右击连接的文件夹，新建---shapefile。

出现创建新shapefile对话框名称改为有意义的名字，如小班。

要素类型，根据实际情况而定，如果是计算面积的，就选择面。

同理，如果是路线，就选折线等。

设置好后，点击图层的右键，属性，编辑坐标系，出现空间参考属性对话框，选择坐标系，如同步骤2找到xian1980 中的38（Xian_1980_3_Degree_GK_Zone_38）--添加，应用—确定—确定。

《ArcGIS教程》课件

《ArcGIS教程》课件


ArcGIS扩展模块
介绍ArcGIS的扩展模块，包括3D分析模块、地图制作工具箱和空间分析扩展模块。
总结与展望
提供学习ArcGIS的建议，展望ArcGIS未来的应用前景和新功能的发展。
Q&A
回答学员提出的问题并进行课程评价，为学员提供机会交流和反馈。
ArcGIS数据处理
学习如何进行ArcGIS中的数据输入和输出ห้องสมุดไป่ตู้数据格式转换，以及数据管理的技 巧。
空间数据分析
掌握空间数据查询、统计分析和可视化分析的方法，以便更好地理解和利用空间数据。
ArcGIS应用实例
探索ArcGIS在城市规划、环境监测和物流管理等领域的实际应用案例，了解其作用和效果。
《ArcGIS教程》PPT课件
ArcGIS是一款强大的地理信息系统软件，本课程将介绍ArcGIS的应用场景、安 装与配置、数据处理、空间数据分析等内容，帮助您快速掌握ArcGIS的使用。
介绍ArcGIS
了解什么是ArcGIS，探索其应用场景，并了解ArcGIS的优势。
ArcGIS的安装与配置
详细介绍ArcGIS的安装步骤，配置方法以及版本选择的注意事项。

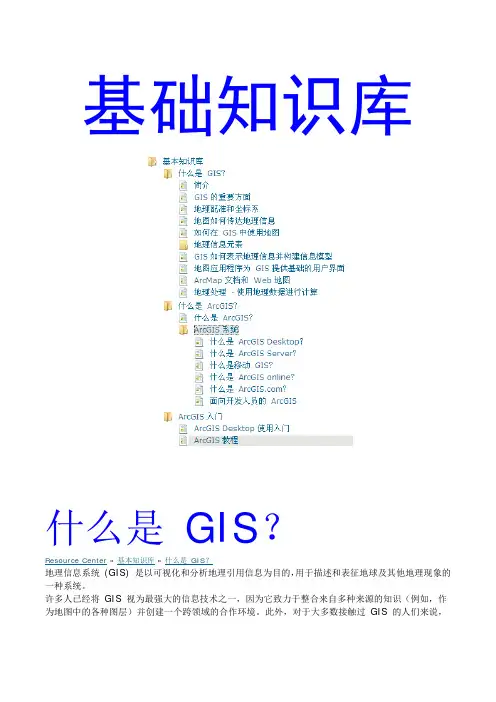

ARCGIS10.0中文帮助文档-官方在线帮助文档-图文版

ARCGIS10.0中文帮助文档-官方在线帮助文档-图文版


GIS 地图是交互式地图，有助于传达大量信息。通过交互式地图，您可以为最终用户提供任何有助 于他们完成任务并开展重要工作的信息。 有关制图和可视化的详细信息，请参阅地图如何传达地理信息。
GIS 提供一套全面的分析和数据变换工具， 用于执行空间分析 和数据处理。
GIS 包括大量地理处理功能， 用于从现有数据集中获取信息、 应用分析功能以及将结果写入新的结 果数据集。此外，还提供了大量空间运算符，例如此处所示的“缓冲区”工具和“相交”工具，它们可 应用于 GIS 数据。
每个地理处理工具将现有信息作为输入并得出新结果， 这些结果随后可用于后续的操作。 GIS 的重 要功能之一即，通过构建一个模型将一系列的逻辑操作串联在一起，从而便于用户进行空间分析和 自动执行数据处理。 有关地理处理的详细信息，请参阅地理处理 - 使用地理数据进行计算。
地理配准和坐标系
Resource Center » 基本知识库 » 什么是 GIS？
地理信息图层（例如这里所描述的图层）使用一些常用的 GIS 数据结构来表示： • 要素类： 要素类是同一类型要素的逻辑集合（例如此处所示的四种要素类型）。
•
栅格数据集：栅格是基于栅格单元的数据集，用于存放影像、数字高程模型以及其他专题数据。
•
属性和描述信息：这些是传统表格信息，用于描述每个数据集中地理对象的要素和类别。
地理配准是指使用地图坐标为地图要素指定空间位置。地图图层中的所有元素都具有特定的地理位置 和范围，这使得它们能够定位到地球表面或靠近地球表面的位置。精确定位地理要素的功能对于制图 和 GIS 来说都至关重要。
要正确地描述要素的位置和形状，需要一个用于定义实际位置的坐标框架。地理坐标系用于将地理位 置指定给对象。使用经度和纬度的全局坐标系就是这样一种框架。还有一种是由地球框架派生的平面 坐标系或直角坐标系。 地图使用格网、经纬网和标有各种地面位置的控制点标记来表示地球表面上的位置，测量单位既可采 用经纬度，也可采用投影坐标系的单位（例如 UTM 米）。包含在各种地图图层中的地理元素依据给 定的地图范围，按照特定顺序（相互叠放）进行绘制。 GIS 数据集在全局坐标系或直角坐标系中存储坐标位置以记录地理位置和形状。通过此种方式，可将 多个 GIS 数据图层叠加在地球表面上。
arcgis基础操作步骤

arcgis基础操作步骤

arcgis基础操作步骤ArcGIS是一款功能强大的地理信息系统软件，广泛应用于地理空间数据的管理、分析和可视化。

本文将介绍ArcGIS的基础操作步骤，包括数据导入、图层管理、空间分析和地图制作等内容。

一、数据导入1. 打开ArcGIS软件，点击“新建地图”按钮新建一个地图项目。

2. 在地图项目中，点击“添加数据”按钮，选择要导入的数据文件，可以是矢量数据（如Shapefile格式）或栅格数据（如TIFF格式）。

3. 导入数据后，可以在“内容”窗格中看到导入的图层，可以对图层进行管理和设置。

二、图层管理1. 在“内容”窗格中，可以对图层进行排序、重命名、删除等操作，以便更好地组织和管理数据。

2. 可以点击图层右侧的眼睛图标来控制图层的可见性，点击图层右侧的锁图标来锁定图层，防止误操作。

3. 可以通过点击图层右侧的图标来设置图层的样式、标注、符号等属性，以便更好地展示数据。

三、空间分析1. 在“分析”菜单中，可以选择不同的空间分析工具，如缓冲区分析、空间查询、叠加分析等。

2. 在使用空间分析工具前，需要选择要分析的图层和设置分析参数，然后点击“运行”按钮执行分析。

3. 分析结果将以新的图层形式显示在“内容”窗格中，可以对其进行管理和进一步的分析。

四、地图制作1. 在地图项目中，可以调整地图的范围和比例尺，以便更好地展示地理空间数据。

2. 可以选择不同的底图样式，如街道地图、卫星影像、地形图等，以便更好地呈现地图内容。

3. 可以添加标注、图例、比例尺等元素，以及设置符号、颜色、透明度等样式，以便更好地制作地图。

总结：ArcGIS是一款功能强大的地理信息系统软件，通过数据导入、图层管理、空间分析和地图制作等基础操作步骤，可以对地理空间数据进行管理、分析和可视化。

掌握这些基础操作步骤，有助于更好地利用ArcGIS进行地理信息工作。

希望本文的介绍对读者有所帮助。
