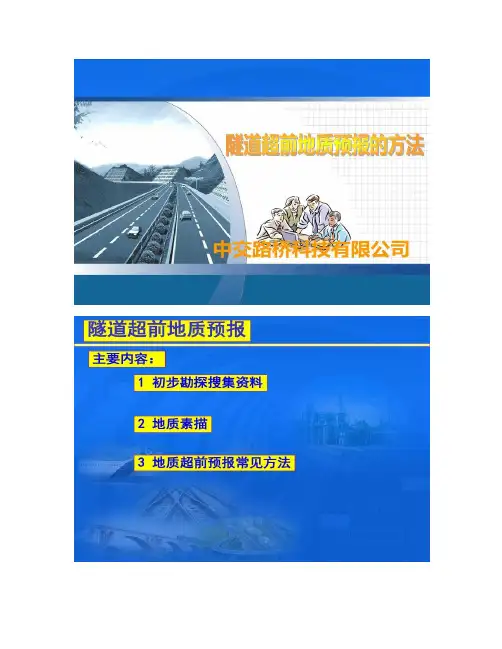

隧道超前地质预报的方法.

溶洞等点状地质体则不尽如人意，因其计算软件针对面状异常体设计 ，对点状异常体（如小溶洞等）反应不明显。
三、各种预报方法优缺点分析
• 4. TEM瞬变电磁法 • 优点：探测仪重量轻盈，操作简便，工作时间短，并且
数据处理快捷。 • 缺点：只能定性的判断掌子面前方是否存在含水构造，
而不能定量判断水量大小与含水构造距离。
四ቤተ መጻሕፍቲ ባይዱ综合超前地质预报
• 根据各种预报的优缺点，基于长短结合，洞内外结合， 地质、物探与钻探相结合的“三结合”的原则，并结合预 报手段优选的层次分析法，针对不同隧道，建立科学合理 的综合预报组织机构和预报体系，即先通过地质分析宏观 确定所要预报隧道各段的地质情况，在施工过程中判断可 能出现的异常地质体，再通过层次分析法确定预报手段， 必要时采用超前钻探确认地质异常，通过这几种手段基本 可保障施工过程不发生的地质灾害。
二、超前地质预报的具体方法及认识
•
目前国内外超前地质预报手段分为：常规地质法、超
前导坑预报法、超前钻探预报法、物探方法四种。
• ⒈地质分析法：包括地质调查法、地质素描法、地质作 图法等；
• ⒉超前导坑预报法：包括平行导坑法、正洞导坑法；
• ⒊超前钻探预报法：包括深孔水平钻探、加深炮孔探测 及孔内摄影；
3、物探方法
技 术 人 员 隧 道 内 进 行 地 质 雷 达 探 测
3、物探方法
技 术 人 员 在 进 行 红 外 探 测
三、各种预报方法优缺点分析
• 1.地质调查法 • 施工前期和施工期间均可进行，可粗略预报掌子面前方
的工程、水文地质情况，但结果较为粗略，尤其在地质情 况复杂的地段难以发挥关键性作用。 • 2.地质素描 • 不占用施工时间，根据地质工程师丰富的地质经验推断 掌子面前方地质，但一般来说，经验法仍需其他物探手段 的验证。并且，一般施工单位都缺少经验丰富的地质工程 师。

浅谈隧道施工过程中超前地质预报的方法与原理摘要：在隧道施工中，对掌子面前方的地质条件和可能的的地质灾害开展超前地质预报，将对隧道的正常施工和顺利贯通发挥举足轻重的作用。

成功的预测促使施工及时采取应对措施，防范于未然；反之，则往往在突发的地质灾害面前束手无策，使施工遭受重大挫折。

本文通过对tsp 地质超前预报法、地质雷达法、红外线超前探水法、超前水平钻探、掌子面工程地质编录预测预报法等地质预报的方法和原理进行概述以到达更好地预测隧道掌子面前方地质情况，确保施工安全、正确指导施工。

关键词：隧道；地质超前预报；tsp；地质雷达abstract: in the tunnel construction on the tunnel face in front of the geological conditions and possible geological disasters to carry out geological prediction, will tunnel the normal construction and smoothly through to play a pivotal role. successful prediction prompted the construction of timely response measures, and preventive measures; the contrary, are often helpless in the face of sudden geological disasters, construction suffered a major setback. in this paper, the tsp geological advanced prediction method, ground penetrating radar method, infrared advanced exploration water act, geological forecasting methods and principles of advanced horizontal drilling, tunnel face engineeringgeological record forecasting method outlined in order to reach better predict the tunnel shod front side of the geological conditions to ensure construction safety, the right to guide the construction.keywords: tunnel; geological advanced prediction; of tsp; geological radar中图分类号： u45文献标识码：a 文章编号：2095-2104（2012）引言：全面、完善、扎实的做好隧道施工超前地质预报工作既是设计单位及时进行动态设计的基本依据，又是指导隧道施工正确决策、保证隧道施工安全、提高工程设计和施工质量、减少和杜绝突发地质灾害发生的有效和必要的隧道工程施工的基础性工作。

铁路隧道工程地质灾害的超前预报及预案措施1.超前地质预报针对本线隧道具体的工程特点，拟采用地貌、地质调查与地质推理相结合的方法，进行定性预测。

超前地质预报工作方法主要包括：直接预报、物探预报、地质物探综合分析预报。

（1）直接预报（2）水平钻探在隧道内安放水平钻机或风钻进行水平钻进，根据钻孔资料来推断隧道前方的地质情况。

水平钻孔主要布置在开挖面及其附近，既可在超前导洞内布置钻孔，也可在主洞工作面上进行钻探，用以获得准确可靠的地质资料，确保施工组织。

（3）超前导坑平行导坑与正洞平行，断面小且和正洞之间有一定距离，通过对导坑开挖中遇到的构造、结构面或地下水等情况作地质记录与分析，进而对正洞地质条件进行预报。

（4）正洞地质编录与预报隧道施工中，及时对其开挖面(掌子面、边墙面和拱顶面)上的各种地质现象进行测绘和记录，利用已挖洞段地质情况来预报前方可能出现的不良地质现象。

（5）物探方法隧道内仪器超前探测是在隧道中使用探测仪器进行探测，主要方法有：弹性波法、地质雷达技术、红外探测法。

其中弹性波法包括TSP系列隧道地震探测、地震负视速度法、浅层地震仪、水平声波剖面法等。

（6）地质物探综合分析法为提高隧道超前预报水平，提高预报准确度，将地质调查方法与多种物探方法有机结合起来，对地质物探资料进行系统处理和综合分析。

地质物探综合分析法的工作内容主要为：将隧道围岩描述、围岩监测、水文地质监测、施工地质测绘、围岩类别判别等常规地质预报和超前地质勘探、超前仪器现场量测、不良地质体长距离预报等相结合，进行相应的地质、测试资料分析和成果整理等工作，做出超前地质预报。

（7）地质超前预报的要点对区域地质、工程地质资料进行充分的研究，必要时进行地表补充测绘和勘探，分析主要工程地质问题、主要地质灾害隐患及其分布范围、在隧道内揭示的大致里程，制定预报方案。

根据地质灾害对隧道的施工安全的危害程度和工程设计资料，对不同地段地质预报分级，不同类型和级别的地段采用不同的预报手段。

波反射法、陆地声纳法、负视速度法、地质雷达、红外探
测、单孔和跨孔CT等。
3 超前地质预报的主要手段
3.2 各种主要预报手段
3.2.1 地质分析法
地质素描法
1、原理
利用地质理论和作图法，将隧道
所揭露的地层岩性、地质构造、结构
面产状、地下水出露点位置及出水状
态、出水量、煤层、溶洞等准确记录
下来并绘制成图表，结合已有勘测资
平行导坑法是在隧道正洞左边或右边一定距离开挖一个平行的断面较小的导坑，
以导坑中的地质情况通过地质理论和作图法预报正洞地质条件的方法。平行导坑的作
用很多（如排水、减压放水、改善通风条件、增加工作面及探明地质条件等），地质
预报只是其中用途之一，一般只是当设计图纸中有平导设计的才采用该法，因其费用
极为昂贵。
3.2.3 超前钻探预报法 3.2.3.1 深孔水平钻探 技术人员利用钻孔测试水压 超前钻探取的溶洞填充物
超前地质预报的主要手段
3.2各种主要预报手段
3.2.3 超前钻探预报法 3.2.3.1 深孔水平钻探 超前水平钻孔揭露岩溶水（见下图）
3 超前地质预报的主要手段
3.2 各种主要预报手段
3.2.3 超前钻探预报法
3.2.3.1 深孔水平钻探
2、优缺点
优点：
① 可比较直观地告诉我们钻孔所经过部位的地层岩性、岩体完整程度、 裂隙度、溶洞大小、有没有水以及可测水压高低等。
② 煤系地层可进行孔内煤与瓦斯参数测定，采取适宜防治措施，防治煤 与瓦斯突出危险性。（《铁路瓦斯隧道技术规范》(TB10120—2002））
汇报提纲
1 国内外历史及现状 2 超前地质预报的目的、任务及工作内容 3 超前地质预报的主要手段 4 工艺流程及操作要点 5 材料 6 机具设备 7 劳动组织 8 安全措施 9 预报实例 10 存在问题
