隧道地质超前预报作业指导书13.1 编制依据及目的13.1.1目的为确保XX高速铁路隧道施工安全质量，根据设计提供的工程及水文地质资料，结合地质超前预报，进行分析研究，制定完整的施工技术方案。

做好技术、物质、机械设备的储备，避免地质灾害的发生。

使之达到施工设计及施工规范的要求，确保工期目标的实现，特制订本作业指导书。

沿线部分隧道穿越地段工程地质条件复杂主要为粉质粘土、岩溶洞段、浅埋洞段及断层破碎带，隧道安全问题为隧道工程施工的重点。

为此成立专门的地质预报小组，工程施工中采用超前TSP-203型地质预报仪及BK2000型地质雷达进行探测预报不良地质，严格按新奥法原则进行施工，采用双侧壁导坑法、台阶法进行施工，并建立完善的安全控制体系，确保施工安全。

13.1.2编制依据13.2.1XX高速铁路隧道施工设计文件13.2.2《铁路隧道喷锚构筑法技术规范》13.2适用范围本指导书适用于高速铁路隧道Ⅱ、Ⅲ、Ⅳ、Ⅴ级围岩、岩溶地段及隧道断层破碎带洞身段开挖施工。

13.3 综合地质超前预报中各种方法的特点综合地质超前预报中各种方法的特点：TSP203作业快，测距长，干扰相对少，可以与多种预测法结合应用，但精度不高，解释难度大，适于做长距离预测；地质雷达可以准确测定短距离内隧道四周和低部的空洞、水体情况，可补充TSP203的不足；红外线探水仪适于判断地下水情况，作业快，干扰少，较准确，但水量水压无法测定；超前水平钻孔基本可以100%的揭示地下水及围岩物理力学性能，但干扰大，用时长，费用高。

在施工中，根据各种方法的特点确定地质超前预报的原则是：以常规地质综合分析法为基础，TSP地质超前预报系统做长距离宏观控制，地质雷达做近距离判断，红外线探水仪做连续地下水探测，水平钻孔为必做项目，形成综合地质超前预报系统。

并组成专业预报小组，建立健全隧道地质超前预报工作制度，配备先进的仪器设备，开展地质超前预报工作。

工作程序见“综合超前预报系统程序图”，“超前地质预报方式工作范围及作业方式表”。

目录1.合用范围......................................... 错误!未定义书签。

2.作业准备......................................... 错误!未定义书签。

3.技术规定......................................... 错误!未定义书签。

4. 施工程序与实行流程.............................. 错误!未定义书签。

5.施工规定......................................... 错误!未定义书签。

6.劳力组织......................................... 错误!未定义书签。

7.材料规定......................................... 错误!未定义书签。

8.设备机具配置..................................... 错误!未定义书签。

9.质量控制及检查................................... 错误!未定义书签。

10.安全及环境保护规定.............................. 错误!未定义书签。

超前地质预报作业指导书1.合用范围1.1编制目旳为了使隧道超前地质预报作业可以顺利有序旳进行，保证隧道超前地质预报作业质量符合设计及客货共线铁路施工技术原则旳规定，特编制此开挖作业指导书，以规范隧道超前地质预报作业人员行为，指导工程施工旳顺利进行。

1.2合用范围合用于怀邵衡铁路隧道超前地质预报作业。

2.作业准备⑴施工前应充足掌握隧道设计图纸及有关文献内容，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术原则。

并及时与现场进行查对，以确定合适旳超前地质预报措施并配置对应机具设备。

⑵将隧道超前地质预报工作纳入正常旳施工工序管理，建立完善旳信息搜集和信息反馈系统。

TSP隧道地质超前预报现场工作指导书一、预报测量的钻孔要求1、观测布置的设计接受隧道地震波超前预报任务后，首先要认真仔细地学习并掌握该隧道勘察报告，主要的工程地质和水文地质问题、岩性与分布条件、隧道埋深与地形条件、隧道轴线方向与本区主要地质构造方向的关系、以及隧道功能设计的变径段分布等。

预报观测系统的布置设计以针对该隧道主要地质问题为核心，不断分析和总结主要地质问题的预报资料的反应和表现，做到有的放矢。

在具体的布置方面：在隧道轴线与主要地质构造方向不正交条件下，激发炮孔应选择在夹角小的一侧洞壁为宜；对存在充水构造和易溶岩地区的隧道预报中，要加密预报测量的次数，做到预报段具有重复资料能够进行动态的对比分析，并提醒其他预报手段复查核对，因为目前的物理方法尚无法预报水头压力，所以在接近病害地段施工要提醒施工单位，采取打一定数量的分布式深风钻孔作为探孔，和采取浅爆破施工相结合的方法度过病害地段，严防突水突泥事故的发生；预报的测量段应避开隧道的变径段，具体方法是要掌握变径段的设计位置，通过预报距离调节可以避开。

2、组织安排要有预报检测人员进洞布置接收和激发的孔位，用红色油漆毛笔准确标注在隧道的洞壁上。

对于接收孔标明里程桩号，对于激发孔（放炮孔）的起始孔标明里程桩号。

而后通知施工单位打孔。

打孔完毕后，预报人员要先进洞对孔深、孔径、和孔数进行验收，对于不合格的孔要进行补钻。

预报工作尽量少占用隧道作业时间，提高速度的重要环节之一，是预报检测人员要进行现场布孔和检测钻孔的质量两个环节。

TGP 隧道地质超前预报的接收孔与激发孔深度为2m，钻孔完毕进行检查时，用大于2m 长度的木杆或者塑料管检查钻孔是否满足深度和倾斜要求。

准备工作做好了，可以大大缩短占用隧道的时间，一般现场预报测量应该控制在不大于1 个小时以内的时间完成。

如果忽视准备和检查工作，进洞安置接收探头和安装炸药时才发现问题，再进行补钻等将会延长占用隧道的时间和影响施工。

超前地质预报作业指导书1．适用范围适用于沪昆客专贵州段CKGZTJ-9标段隧道超前地质预报工作。

2．作业准备。

2.1内业技术准备作业指导书编制后，在开工前组织技术人员认真学习设计图纸，熟悉《铁路隧道工程施工技术指南》和《铁路隧道超前地质预报技术指南》，对操作人员进行技术交底和岗前培训，考核合格后上岗。

2.2外业技术准备超前地质预报中所涉及的各种外业技术指标，制作操作平台，配齐生活、办公设施，满足预报人员的生活办公需要。

3．技术要求3.1本标段所有隧道全部采用超前地质预报指导施工。

3.2预报人员应认真研究设计院提供的地质资料，并与地质预报结果作对比分析，出入较大的应及时将地质预报结果报设计方，请设计方现场核实。

3.3本标段地质预报的主要内容包括⑴超前探测地层岩性、软弱层的位置、岩体完整程度、断裂带位置、宽度、破碎程度、富水性、不同岩层间接触界面位置。

⑵超前探测岩溶洞穴、管道、含水体的位置、大小、规模、充填情况，预报突水突泥具体位置及可能带来的灾害程度。

⑶查明设计物探资料显示的异常体的具体位置、规模，确定其危害程度。

⑷为修改设计提供必要的地质参数：地下水压力、水量、水的侵蚀性等。

⑸隧道底部及周边岩溶洞穴及含水体的位置、规模。

⑹隧道突水、涌水、突泥等地段的规模、流量。

⑺地表环境的监测，地下涌水与降雨和补给关系的监测。

⑻综合分析各种资料，预报地质条件情况及对施工的影响程度。

⑼工程地质灾害可能发生的位置和规模；⑽隧道围岩级别变化及开挖后围岩的稳定性判定等。

3.4预报重点⑴隧道岩溶、岩溶水发育情况及富水含泥状况；⑵隧道断层及破碎带含水状况；⑶隧道煤层瓦斯探测。

3.5本标段主要采用TSP203 地震波探测仪、地质雷达、红外线探水仪、地质素描、超前水平钻孔等综合勘探的方法进行地质超前预报。

3.6施工地质分级为了实施隧道超前地质综合预报工作，根据岩溶发育程度，岩溶水文地质条件，断层带及其软弱围岩的稳定程度、有害气体的影响程度等以及对施工安全、环境问题影响程度，对隧道施工地质危害度分级。

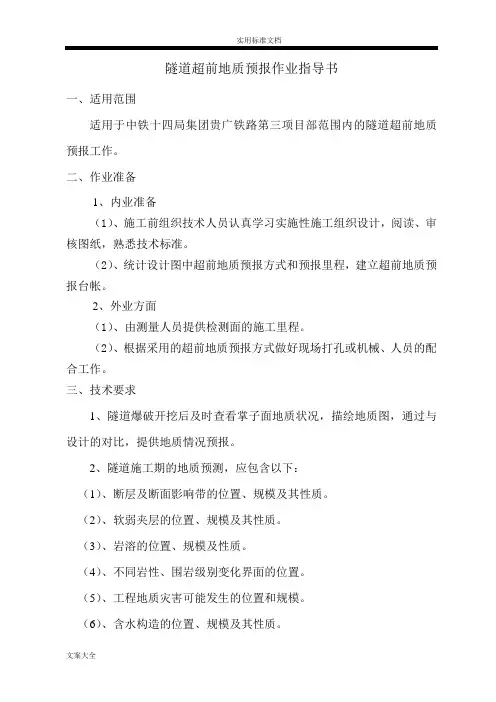

隧道超前地质预报作业指导书一、适用范围适用于中铁十四局集团贵广铁路第三项目部范围内的隧道超前地质预报工作。

二、作业准备1、内业准备（1）、施工前组织技术人员认真学习实施性施工组织设计，阅读、审核图纸，熟悉技术标准。

（2）、统计设计图中超前地质预报方式和预报里程，建立超前地质预报台帐。

2、外业方面（1）、由测量人员提供检测面的施工里程。

（2）、根据采用的超前地质预报方式做好现场打孔或机械、人员的配合工作。

三、技术要求1、隧道爆破开挖后及时查看掌子面地质状况，描绘地质图，通过与设计的对比，提供地质情况预报。

2、隧道施工期的地质预测，应包含以下：（1）、断层及断面影响带的位置、规模及其性质。

（2）、软弱夹层的位置、规模及其性质。

（3）、岩溶的位置、规模及性质。

（4）、不同岩性、围岩级别变化界面的位置。

（5）、工程地质灾害可能发生的位置和规模。

（6）、含水构造的位置、规模及其性质。

四、施工程序和工艺流程1、超前地质预报施作工艺流程见下图所示：①采用TSP-203、超前钻探、地质雷达、地质素描法等进行综合探测；②超前地质预报要对多种手段所得的资料进行综合分析与评判，相互印证，结合掌子面揭示的地质条件、发展规律、趋势及前兆进行预测、判断。

2、施工工艺隧道施工过程的地质超前预报，主要是根据地表和已经开挖的隧道的地质调查和各种探测方法取得的资料，以及地质推断法预测开挖工作面前方一定长度范围内围岩的工程地质条件。

如：地面地质调查法、洞身地质素描法、钻速测试法、钻探孔法、涌水量观测、岩体结构面量测和围岩变形观测。

物探测试主要有TSP法、地质雷达法。

预测时根据地质条件的不同，采用一种或几种方法组合综合预报，以工程地质法（包括图析法及地质素描法）进行超前宏观预报为前提，结合TSP203超前地质预报系统、地质雷达、超前探孔、经验法等综合手段，分长期预报、中期预报、短期预报三个阶段对隧道岩体特征、断层、涌水等不良工程地质进行超前预测预报:采用TSP系统与地质分析法相结合进行长期（长距离）（＞80m范围）地质预报；采用仪器钻孔进行30～80m距离的中期地质预报；利用台车钻孔和地质雷达相结合，进行距离小于30m的短期地质预报；采用在钻爆循环中加深（4m）3～5个炮孔进行掌子面前方4m范围的下一循环的探测。

×××标段隧道工程隧道超前地质预报作业指导书1、适用范围本作业指导书适用于×××标段×××段范围内隧道及×××隧道洞口地段超前地质预报工作。

具体内容包括：预报内容、预报分级、预报流程及要点。

2、作业准备2.1内业技术准备作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，掌握有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前的技术培训，考试合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

所有仪器已经到位，经过校验并在使用有效期限内。

3、技术要求明确隧道超前地质预报作业工艺流程、操作要点和重要性，指导、规范隧道超前地质预报，保障隧道安全掘进。

施工过程中必须将超前地质预报纳入施工工序管理，做到先探测、后施工，不探测不施工。

所使用的仪器具有合格的出厂证明及使用期限，并按相关要求进行质量验收，有验收记录，并在有效使用期内。

4、施工程序与工艺流程4.1 预报内容（1）地层岩性，特别是对软弱夹层、破碎地层、煤层及特殊土的预测预报。

（2）地质构造，特别是对断层、节理密集带、褶皱轴等影响山体完整性的构造发育情况的预测预报。

（3）不良地质，特别是溶洞、暗河、人为坑洞、放射性、有气体及高地应力等发育情况的预测预报。

（4）地下水，特别是对岩溶管道水、富水断层、富水褶皱轴、富水地层等的预测预报。

4.2 预报方法（1）超前地质预报方法按预报原理可分为地质分析法、钻探法、物探法和超前导坑法。

①地质分析法，包括地层分界线、构造线，地下和地表相关全分析、地质作图等。

②钻探法，包括深水水平钻探、5～8m加深炮孔探测及孔内摄影。

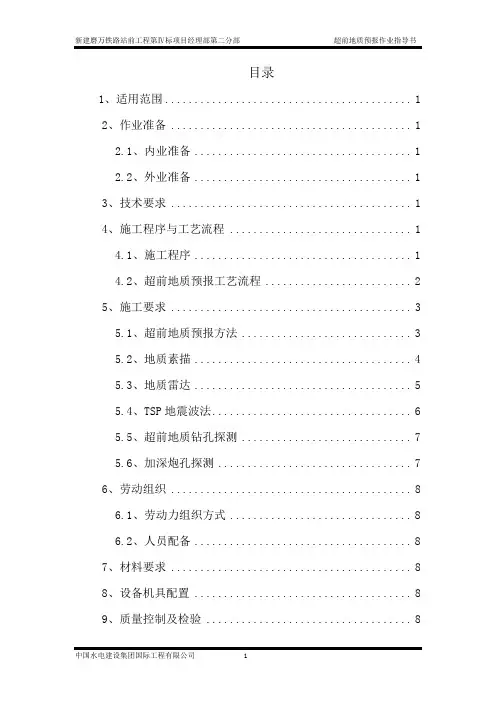

目录1、适用范围 (1)2、作业准备 (1)2.1、内业准备 (1)2.2、外业准备 (1)3、技术要求 (1)4、施工程序与工艺流程 (1)4.1、施工程序 (1)4.2、超前地质预报工艺流程 (2)5、施工要求 (3)5.1、超前地质预报方法 (3)5.2、地质素描 (4)5.3、地质雷达 (5)5.4、TSP地震波法 (6)5.5、超前地质钻孔探测 (7)5.6、加深炮孔探测 (7)6、劳动组织 (8)6.1、劳动力组织方式 (8)6.2、人员配备 (8)7、材料要求 (8)8、设备机具配置 (8)9、质量控制及检验 (8)10、安全及环保措施 (9)隧道超前地质预报作业指导书1、适用范围适用新建磨万铁路站前工程第Ⅳ标项目经理部第二分部标段内隧道的超前地质预报作业。

2、作业准备2.1、内业准备组建超前地质预报专业小组，认真学习实施性组织设计，阅读、审核施工图纸，掌握隧道工程地质情况，编制超前地质预报计划，采用先进技术手段进行超前地质探测预报。

预报手段主要包括以下几种：地质雷达、超前钻探、TSP203探测、加深炮孔、地质素描等。

2.2、外业准备根据隧道地质情况，采用不同的超前地质预报方法，现场收集隧道地质情况的各种技术数据，进行分析、解译、对比后得出结论，指导隧道施工。

3、技术要求3.1熟练掌握各种超前地质预报的方法。

3.2熟练对超前地质预报所得出的数据进行分析，得出结论，及时指导现场施工。

4、施工程序与工艺流程4.1、施工程序根据《铁路隧道超前地质预报技术指南》采用地质素描、钻探、物探方法相结合，长距离、中长距离、短距离预报相结合的综合预测预报手段。

⑴长距离地质预报主要采用地质分析法或地震波反射法，根据设计提供的地层岩性、地质构造、围岩级别、储水构造、富水规模、岩溶发育规律及特征、其它不良地质及特殊地质发育情况进行宏观预测预报，预报距离一般＞100m，并根据揭示情况进行不断的修正。

⑵中长距离预报是在长距离预报的基础上采用超前钻探法等对掌子面前方30～100m范围内的地质情况作进一步的预报，如对不良地质体的位置、规模、性质作较为详细的预报，粗略的预报围岩级别和地下水情况等。

隧道超前地质预报施工作业指导书1 适用范围适应于新建铁路福州至平潭铁路站前二标大象山隧道工程。

2 作业准备2.1 作业现场调查（1）调查洞内外的常规作业环境及特殊作业环境；（2）调查地质、水文气象、地形地貌等对施工的要求或限制，并制定相应的应急处理措施。

2.2 技术方案超前地质预报目前常用的方法有物理勘探法、地质调查法、超前钻探法、超前导坑预报法等，施工中应将这几种预报手段综合运用，取长补短，相互补充和印证。

3 技术要求（1）、进行超前地质预报前，应研究既有区域地质、工程地质资料，必要时进行地表补充测绘，全面了解隧址区地质情况，分析和把握存在的主要工程地质问题、主要地质灾害隐患及其分布范围、在隧道内揭示的大致里程等，核实与领会设计文件中关于地质复杂程度分级、超前地质预报方案的内容。

（2）、认真分析地质状况，选择适合的超前预报方法，提高超前预报工作效率（3）、在多项预测预报工作基础上，将多种预测预报手段所获得的资料进行综合分析与判断，相互印证，得出最终的预报结论，并提出施工措施建议及下步预报工作计划等。

（4）、施工过程中应将实际开挖的地质情况与预报结果进行对比分析，及时总结经验教训，指导和改进地质预报工作。

（5）、设计预报方案和根据实际地质情况调整后的实施预报方案；（6）、统计各预报方法工作量，与设计工作量进行对比，分析增减的原因；（7）、预报与施工验证对比情况，包括预报准确率统计结果，对预报绩效进行评价；（8）、设计与施工地质资料对比情况，对勘察资料进行评价；（9）、采用新技术、新设备、新方法的情况及推广应用的建议；4 施工程序与工艺流程1、本隧道超前地质预报工作实施按如下图进行正常正常深孔水平钻探TSP或HSP或陆地声纳风钻、凿岩台车超前探测超前水平钻探地质分析法短距离预报隧道施工施工方案决策部门地质综合判析异常异常中长距离预报长距离预报研究既有资料进行预报分级制定预报方案地质雷达红外探测地质素描信息反馈预报成果技术建议验证预报成果提出修正意见 超前地质预报工作流程图5 施工要求5.1地质素描地质素描是超前地质预报的一项基础工作，通过对掌子面及周边开挖揭示的地层岩性、地质构造（岩层、结构面、断层等）、岩溶及其充填物、地下水等情况的描述并绘制成图表，运用地质分析法、作图法等定性分析方法，推测掌子面前方地质情况及可能存在的风险，地质素描的主要内容如下：（1）地层岩性：地层时代、层厚、物质组成、岩层产状、岩体切割程度、风化程度等的描述；（2）节理：节理产状、宽度、延伸程度、性质、节理面特征（光滑、粗糙）、充填物等的描述，通过绘制结构面平剖面分布图，节理玫瑰花图推断出节理面与断层、褶皱的关系；（3）断层：断层带位置、物质组成、产状、延伸方向、宽度、导水性、破碎程度，与其他断层关系，次生断层及派生节理产状的描述。

隧道超前地质预报作业指导书1.概述该施工方案根据隧道设计文件，结合现场实际情况制定的超前地质预报方案。

超前预报主要是加强施工期间的地质调查工作，是在正式开挖之前，除根据预探揭露出来的实际地质情况，校正补充设计未能揭示的资料外，还要根据这些成果资料，分析推断开挖面前方的地质情况，是否存在前期勘察时没有查到的不良地质体，及其位置、规模和性质，以避免突发性地质灾害的发生，为优化、完善设计，制定科学、合理的施工方法提供地质信息依据。

2、工程概况2.1 工程简述隧道地处河北省承德市丰宁县境内，西起丰宁县东南槽碾沟村，经过小李沟村、小苇子沟村、大苇子沟村、大八郎沟脑村、大北沟村，终止于三岔口。

设计为双线隧道。

进口里程为DK232+842，出口里程为DK244+560，全长11718m，隧道最大埋深260m。

隧道进出口段均位于直线上。

隧道内有一个曲线段：DK242+719～DK243+289段位于直线2000m的左偏曲线上，曲线段长度为570m。

隧道内纵坡为单向坡。

从隧道进口至DK242+700段为4.5‰上坡，坡长9858m；DK242+700至出口段为3.0‰上坡，坡长1860m。

隧道进口基底开挖标高为577.005m（隧道中心），出口基底开挖标高626.880（隧道中心）。

隧道进口处于槽碾沟偏八沟门对面河南侧一处山包上，线位与等高线稍有斜交，洞口处植被极为茂盛，表层覆土较厚，无基岩出露，洞口前方为一较大河床，但河内只有较少河水，水质尚可，可作为施工用水，河对岸有一较宽土路，施工场地较为宽阔，交通便利，施工用电亦可由河对岸村内引入；隧道出口处于波罗诺镇大西沟村南侧移山坡东侧上，洞口处植被稀疏，土层较薄，基岩出露，多为花岗岩，前方为干涸河床，河床内有一电线，可作为施工用电，施工所用水源可由左侧100米处西沟村内解决，施工场地开阔，无不良地质状况，交通便利。

2.2主要地质水文条件隧道位于燕山山脉西段低中山区，区内山峰林立，绵延起伏，大部基岩出露，局部被黄土覆盖。

超前地质预报（加深炮孔法、超前钻探）施工作业指导书1.适用范围本作业指导书适用于隧道超前地质预报（加深炮孔法、超前钻探）施工。

2.作业准备2.1施工前熟悉施工图及工程地质、水文资料，完成相关图纸的会审工作。

2.2熟悉各相关的设计文件。

并组织施工人员学习和掌握施工工艺、技术要求、质量标准及检测方法等。

2.3按照要求完成三级技术交底，即项目总工程师对项目部各部室及技术人员、技术主管对作业队技术负责人、作业队技术负责人对班组长及全体作业人员的交底。

2.4检查传感器杆，连接线是否符合相关要求，根据围岩情况准备钻孔及注水机具。

3.技术要求3.1 技术指标3.1.1海尾隧道海尾隧道超前预报在地质调查法的基础上，采用地质调查与勘探相结合、物探与钻探相结合、长距离与短距离相结合、地面与地下相结合、超前导洞与主洞相结合的方法进行预报，具体工作工作方法见下表。

表1 海尾隧道地质超前预报工作量表山头寺隧道超前预报在地质调查法的基础上，采用地质调查与勘探相结合、物探与钻探相结合、长距离与短距离相结合、地面与地下相结合、超前导洞与主洞相结合的方法进行预报，具体工作工作方法见下表。

表2 山头寺隧道地质超前预报工作量表西坝隧道超前预报在地质调查法的基础上，采用地质调查与勘探相结合、物探与钻探相结合、长距离与短距离相结合、地面与地下相结合、超前导洞与主洞相结合的方法进行预报，具体工作工作方法见下表。

表3 西坝隧道地质超前预报工作量表3.1.4埔姜山隧道埔姜山隧道超前预报在地质调查法的基础上，采用地质调查与勘探相结合、物探与钻探相结合、长距离与短距离相结合、地面与地下相结合、超前导洞与主洞相结合的方法进行预报，具体工作工作方法见下表。

表4 埔姜山隧道地质超前预报工作量表下江村隧道超前预报在地质调查法的基础上，采用地质调查与勘探相结合、物探与钻探相结合、长距离与短距离相结合、地面与地下相结合、超前导洞与主洞相结合的方法进行预报，具体工作工作方法见下表。

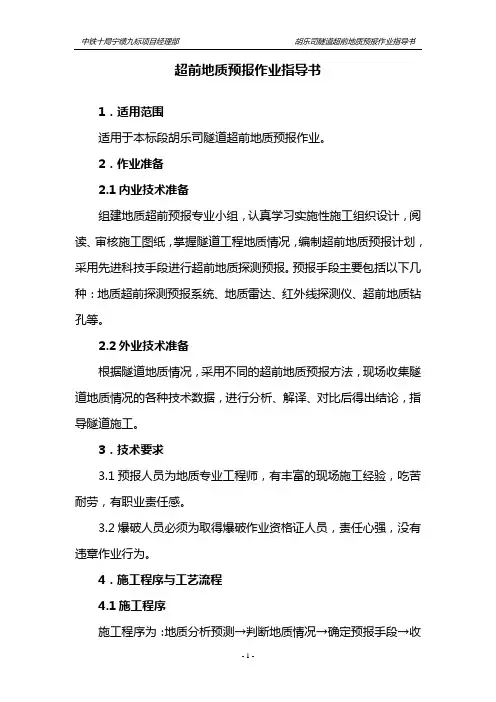

超前地质预报作业指导书1．适用范围适用于本标段胡乐司隧道超前地质预报作业。

2．作业准备2.1内业技术准备组建地质超前预报专业小组，认真学习实施性施工组织设计，阅读、审核施工图纸，掌握隧道工程地质情况，编制超前地质预报计划，采用先进科技手段进行超前地质探测预报。

预报手段主要包括以下几种：地质超前探测预报系统、地质雷达、红外线探测仪、超前地质钻孔等。

2.2外业技术准备根据隧道地质情况，采用不同的超前地质预报方法，现场收集隧道地质情况的各种技术数据，进行分析、解译、对比后得出结论，指导隧道施工。

3．技术要求3.1预报人员为地质专业工程师，有丰富的现场施工经验，吃苦耐劳，有职业责任感。

3.2爆破人员必须为取得爆破作业资格证人员，责任心强，没有违章作业行为。

4．施工程序与工艺流程4.1施工程序施工程序为：地质分析预测→判断地质情况→确定预报手段→收集数据→分析、解译、对比数据→反馈设计→变更调整设计参数→根据变更设计施工。

4.2 工艺流程综合超前地质预报系统流程详见图15．施工要求5.1工程地质预测法工程地质预测法是工程地质技术人员根据设计地质图纸、现场地质纪录，运用工程经验和地质知识进行分析、预报地质的一种方法。

施工前预报：根据设计给出的隧道地质条件说明资料，认真分析隧道的地质断面图、平面图，掌握隧道的地质特点和水文特点。

进行长距离宏观预报各段隧道可能出现的不良地质情况。

施工常规地质法预报：主要完成开挖面的地质素描，地质展开图，并利用超前地质系统预报资料、雷达检测资料、红外线探水资料、超前钻孔资料进行地质分析预报，是综合地质预报的中枢。

施工阶段地质资料记录：首先对已开挖地段进行地质调查，调查的主要依据为隧道开挖面地质素描、岩石结构面调查和涌水观测记录。

开挖面地质素描内容有：岩性、地质年代、岩层产状、软弱夹层、岩脉穿插情况；断层及破碎带形态、产状、宽度、填充物特征；主要节理裂隙的形态、产状、规模及相互切割关系。

超前地质预报作业指导书1 适用范围适用于新建兰新铁路第二双线兰州至西宁段站前工程LXS-1标段隧道超前地质预报的施工。

2．目的开展综合超前地质预测预报，查明隧道破碎带等不良地质情况，确保隧道安全通过。

3 编制依据⑴《客运专线铁路隧道工程施工指南》（TZ214-2005）⑵《兰新铁路施工图设计文件》4.作业准备隧道围岩是复杂多变的，不良地层结构会导致隧道坍塌，涌水等事故的发生，为了保证隧道安全施工和工程质量，在设计勘察资料和理论分析的基础上，应将超前地质预测预报纳入正常施工工序中，作为隧道信息化施工的重要组成部分。

5.技术要求根据地质复杂程度分级，对不同地段进行地质预报分级，不同类型和级别的地段采用不同的预报方法。

6.施工方法6.1地质素描开挖后通过对围岩类别、岩性的判断，围岩风化程度、节理裂隙、产状、断层分布和形态，地下水等工程地质及水文地质情况进行观察和测定后，绘制剖面、平面地质素描图，并结合超前地质预测、预报资料来判断前方地质情况，据以指导施工。

6.2地质雷达探地雷达用于浅层地质结构、构造、岩性、物性检测的新技术。

它以超高频脉冲电磁波为震波，多以自激自收的形式，可采用连续、间断两种方式探测地下介质分布的一种地球物理勘探方法。

具有快速、无损、连续检测、实时显示等特点。

用于探测地下十几米深处内的地层介质分布、目标详查、缺陷检测、病害调查等。

电磁波通过天线向地下发射，遇到不同阻抗介面时将产生反射波和透射波。

接收机利用分时采样原理和数据组合方式，把天线接收的信号转化为数字信号，主机系统在将数字信号转化为模拟信号或彩色线迹信号，并以时间剖面的形式显示出来，供人判释。

它主要配合地震反射法，通过测定与岩溶含水性有关的介电常数的变化探测充水的地质体，如含水的断层、岩性界面和溶洞等。

它对隧道底板、边墙、隧顶外围岩的不良地质探测效果最好。

隧道衬砌检测时雷达天线紧贴隧道衬砌表面，按所需测线连续滑动，可采用打标和测距两种方式进行定位，空间采样率由系统设置和天线滑行速度确定，雷达主机实时记录每个测点的时距曲线，即时间深度和振幅值，汇集不同测定的时距曲线就构成了一条雷达剖面。

超前地质预报作业指导书1.1 概述隧道超前地质预报是保证隧道施工安全的重要管理环节和技术手段，通过超前地质预报工作，可以及时掌握和反馈隧道地质信息，为进一步修正、完善隧道设计参数、施工工法、防护措施，优化施工组织、超前制定施工安全应急预案、控制工程变更设计提供依据，最大限度的规避安全风险。

超前地质预报主要用于隧道开挖过程，探测掌子面前方一定距离的岩溶、岩溶突水(突泥)、断层破碎带、高地应力(可能产生硬岩岩爆和软弱围岩塑性变形)和瓦斯等灾害性地质条件。

通过超前地质预测预报，预测可能引发隧道地质灾害的不良地质位置、规模和性质，并根据地质预报成果，提出相应的技术措施与可行性建议，降低地质灾害发生几率，确保隧道施工人员和设备安全，进而提高经济效益。

在隧道开工前应根据隧道区域地质资料和施工图设计，结合现场实际情况，制定预报方案，针对不同地段的工程地质情况进行地质预报重要性分级，不同级别的地段采取不同的预报手段，以达到既预报准确又节省有限预报资源的目的。

1.2工作内容1)地质调查：依据隧道区域地质资料和设计施工图纸进行地质核查，初步分析地层岩性、地质构造、不良地质、地下水。

2)识别地质风险等级：依据地质调查资料，对隧道地质风险等级进行初步划分，即按照A、B、C、D四级划分。

3)编制地质预报实施方案：根据隧道地质风险等级，分级制定地质预报工作实施方案。

4)地质预报成果分析：依据地质预报实施方案进行预报，对预报资料进行全面系统分析，判定前方地质状态。

5)调整、优化施工方案：针对不良地质条件与设计进行对比分析，从而优化开挖工法和防护措施。

1.3工作准备1)组建地质预报工作机构：项目部由总工程师总负责，隧道地质工程师负责日常工作，配置隧道施工相关技术人员全面配合。

2)绘制地质剖面图：根据隧道区域围岩地质资料和施工图设计、地质风险等级，绘制隧道地质纵断面剖面图，并标注预报等级方案。

3)编制地质预报工作计划：根据隧道地质剖面图和预报方案，结合隧道施工进度安排，制定超前地质预报工作计划，以满足施工进度要求。

隧道超前地质预测预报方案本标段为林场隧道右幅出口段（YK227+230~YK228+490），针对施工图纸及现场调查情况，确定本标段隧道超前地质预测预报方案。

超前预报目的：开挖前对地质情况的了解，对于隧洞建设有着十分重要的作用。

通过超前预报，及时发现异常情况，预报掌子面前方不良地质体的位置、产状及其围岩结构的完整性与含水的可能性，为正确选择开挖断面、支护设计参数和优化施工方案提供依据，并为预防隧洞涌水、突泥、突气等可能形成的灾害性事故及时提供信息，使工程单位提前做好施工准备，保证施工安全，同时还可节约大量资金。

所以隧洞超前预报对于安全科学施工、提高施工效率、缩短施工周期、避免事故损失、节约投资等具有重大的社会效益和经济效益。

1 超前地质预报内容隧洞施工超前预报的内容一般包括：对照勘测阶段的地质资料，预报掌子面前方地质条件的变化情况及对施工的影响程度；预报掌子面前方不稳定岩层和断层的位置，形式与规模，以及时调整施工方案及支护参数，并采取相应的应急措施；预报掌子面前方出现的富水带，突然涌水段地点，涌水量大小，地下水含量等，作为确定止水方法，隧道开挖方式与隧道衬砌结构类型的依据；对出现坍方，滑动面，断层，富水段等影响隧道结构和施工时，预报其部位，形式，规模，发展趋势，以便提出相应的处理措施。

2 超前地质预报总体方案本标段隧道采用TSP-202超前地质预报仪和地质分析法进行超前地质预报。

地质分析法，地质分析法采用地质调查和隧道开挖面地质素描两种方法进行。

3 超前地质预报方法3.1TSP-202超前地质预报仪3.1.1超前地质探测和预测方法(1)根据开挖工作面仪器测试并推断预测；(2)用相似比拟法对隧道涌水预测；(3)根据超前炮眼钻孔对涌水量预测；(4)开挖工作面浅孔钻探预测；3.1.2在接近设计资料提供的不良地质地段时，加强地质预报。

采用开挖工作面进行浅孔钻探(每工作面两个钻孔)，用于探明前方地质，发现地下水较大时，则进一步钻孔放水，防止涌水发生。

新建向莆铁路隧道超前地质预报作业指导书向莆铁路股份有限公司工程部2008－8－20隧道及其它地下工程，深埋于地下，工程岩体的工程地质、水文地质条件复杂多变，限于目前地质勘探技术水平、地质勘探密度等因素，期望在勘测阶段完全查明工程岩体的状态、特征，准确地预报可能引发隧道地质灾害的不良地质体的位置、规模和形态是十分困难的。

这些问题的解决主要还得靠施工过程中开展深入的超前地质预报工作。

一、超前地质预报的目的1、进一步查明前期没有探明的隐伏的重要地质问题。

2、进一步探明可能引发隧道地质灾害的不良地质体的位臵、规模和性态。

3、为隧道动态设计提供地质依据。

4、为编制竣工文件提供地质资料。

二、超前地质预报的主要内容1、地层岩性的预测预报，特别是对软弱夹层、破碎地层、煤层及特殊岩土的预测预报。

2、地质构造预测预报，特别是对断层、节理密集带、褶皱轴等影响岩体完整性的构造发育情况的预测预报。

3、地下水预测预报，特别是对岩溶管道水及富水断层、富水褶皱轴、富水地层中的裂隙水等发育情况的预测预报。

4、不良地质的预测预报，特别是对溶岩、人为坑洞、瓦斯等发育情况的预测预报。

三、超前地质预报方法超前地质预报目前常用的方法有物理勘探法、地质调查法、超前钻探法、超前导坑预报法等，施工中应将这几种预报手段综合运用，取长补短，相互补充和印证。

1、物理勘探法：包括弹性波反射法(地震波反射法、水平声波剖面法、负视速度法和陆地声纳法等)、电滋波反射法(地质雷达探测)、红外探测、高分辨直流电法等(见下表一)。

用爆破、激振装臵等手段产生弹性波或用仪器发射电磁波，对不同界面反射回的波形进行分析，预测、预报隧道前方的工程地质、水文地质情况，其占用隧道循环时间较少，主要适用于以下范围：⑴适用于对掌子面前方和周围较大范围内的地质构造、洞穴、隐伏含水体等的探测。

⑵被探测对象与周围介质之间有明显的物理性质差异。

⑶被探测对象具有一定的规模，且地球物理异常有足够的强度。
