美国的模具

  • 格式：doc
  • 大小：137.00 KB
  • 文档页数：2

标题不能言尽，文字不能细说。

这是一套出口到美国的模具，模具配件DME标准。

这是一套看似简单的模具，产品很小，材质TPE，缩水率取1.014，一模出八穴。

本图模具顶出动作大致如下：开始顶出，两组顶针板同时顶出，执行第一次顶出动作，主要作用：将产品内部倒扣强行脱出，TPE塑胶材质很软，挤压变形性能良好。

在本设计中，在顶出距离达到23.5mm时，锁在B板底部的山打螺丝（shoulder screw）碰到加速顶出结构，此时下面一组顶针板停止运动，上面一组顶针板在加速顶出机构中的作用下继续向上运动，在此段顶出过程中将产品以及流道从推板中顶出。

在今后的设计当中，一定要注意流道开在推板上的情况，如果不做二次顶出（加速顶出）结构，流道粘在推板上面，取出是很麻烦的。

下图是加速顶出零件的图片，本零件构造简单，使用安装方便，但是成本可能相对较高。

零件内部采用齿轮进行力的方向转变与传递。

在本文的附件当中，含有DME加速顶出结构的3D，DME标准目录规格号为AEP-20，STP格式，是从DME官方的数据软件中导出来的。

不过我想这个机构虽然小巧而不失大方，但在我们的实际运用当中可能还是会比较少见。

合集下载

世界各国的模具钢材的对应表

世界各国的模具钢材的对应表


瑞 典 － － － － － －
英 国 － － － － － －
美 国 ASTM － A706M A615M A706M A615M －
（四）、合 金 结 构 钢 钢 号 近 似 对 照 德 国 中 国 法 国 国际标准 日 本 GB 20Mn2 30Mn2 35Mn2 40Mn2 45Mn2 50Mn2 15MnV 20MnV 42MnV 35SiMn 42SiMn 40B 45B 40MnB 15Cr 20Cr 30Cr 35Cr 40Cr 45Cr 50Cr 12CrMo 12CrMoV 15CrMo① 20CrMo 25CrMo① 30CrMo 35CrMo 35CrMoV 42CrMo 35Cr2MoV A 25Cr2Mo1 VA 20Cr3MoW VA DIN 20Mn6 30Mn5 36Mn5 － 46Mn7 50Mn7 15MnV5 20MnV6 42MnV7 37MnSi5 46MnSi4 － － － 15Cr3 20Cr4 28Cr4 34Cr4 W-Nr NF ISO 22Mn6 28Mn6 36Mn6 42Mn6 － － － － － － － － － － － 20Cr4 － 34Cr4 41Cr4 － － － － JIS SMn420 － SMn433 SMn438 SMn443 － － － － － － － － － SCr415 SCr420 SCr430 SCr435 SCr440 SCr445 － － － SCM415 SCM420 － SCM430 SCM435 － SCM440 － － － － －
41Cr4 1.7035 42C4 － － 45C4 － － 50C4 13CrMoV4 4 1.7335 12CD4 － － － 15CrMo5 20CrMo5 25CrMo5 － 34CrMo4 － 42CrMo4 24CrMo
_模具结构设计笔记3

_模具结构设计笔记3

YS08-HASCO标准（内行位）ABS :1.0055 穴数：1*2 HASCO标准模胚：LKM 进胶：潜水出口模的设计一、1.欧州标准：HASCO哈斯口(公制、英制)2.美国标准：DME (公制、英制、美制)3..日本标准：大同DAIDO上海三柱MISUMI米秀米二、设计注意事项（不同点）：1. 龙记模胚改为HASCO标准：导柱、导套、管钉、中托司2.使用HASCO标准件：顶针，喉塞，喉咀，胶圈，定位圈，唧咀3. 材料，工艺要求更高4.日期码，材料标识5.顶针板不加弹簧，顶针板加拉杆Ø50。

13. 模胚有推板，复位杆加戒子和螺丝。

6.加上运水示图标签7.加上铭牌：生产厂家和日期，外型尺寸8.注塑机的导柱画出9.顶针板加感应器10.如果客户要求加隔热板则加PVC,或者电木11.顶针板挡板12. 加计数器 A57100. 美国公司发模具单>中国大贸易公司>大模具厂>大模具经理发给小贸易公司>小模具厂或小加工店1.HASCO V8.23 改设置（Setup）：2.导柱：Z00/56/32x175、Ø40改选小个档次Ø32: 代号 / 大端长/小端直径 x 小端长(总长=大长+小长) ①插入导柱前视图的步骤：Z00\Continue下一页\d1:32\S2:56\L:175\View:Front view \Continue\Continue\Pick point插入点\Continue\选方向\中键②插入导柱俯视图的步骤：Z00\Continue下一页\d1:32\S2:56\L:175\View:Siv from ls \Continue\Continue\Pick point插入点\Continue\选方向\中键3.Ø32导套：Z11 / 76 / 32代号 / 总长 / 内径插入导套前视图的步骤：Z11\Continue下一页\d1:32\S2:76 \View:Front view \Continue\Continue\Pick point插入点\Continue\选方向\中键4.Ø42管钉：Z20 / 42 x 160代号 / 外径 x 总长插入管钉前视图的步骤：Z20\Continue下一页\d3:42\L:160 \View:Front view \Continue\Continue\Pick point插入点\Continue\选方向\中键5.Ø25垃圾钉（无螺丝）：Z551 / 25 x 3代号 / 外径 x 厚度①插入垃圾钉前视图的步骤：Z551\Continue下一页\d:25\h:3 \View:Front view \Continue \Continue\Pick point插入点\Continue\选方向\中键6.Ø18中托司： Z12 / 18 x 56代号 / 内径 x 总长Ø18中托柱： Z012 / 18 x 200（手动加长）代号 / 外径 x 总长插入中托司前视图的步骤：Z12\Continue下一页\d1:18\l1:56\With Z012 \Lenth ofZ012:160\View:Front view \Continue \Continue\Pick point插入点\Continue\选方向\中键7. Ø30复位杆加戒子Ø35厚20，锁M8螺丝，顶针板不加弹簧。

塑胶模具型腔面抛光标准

塑胶模具型腔面抛光标准


D3
3．各国模具表面粗糙度标准及加工方法对照见 Q/TKM 4《注塑模具技术标准》 附录 E 。
4．通用模具表面粗糙度最低要求参照 Q/TKM 4《注塑模具技术标准》第 6 章 附表五:模具表
面粗糙度。
本标准生效日期为：
制定： 日期：
——版本所有
第1页共1页
模具工程标准
标准名称：模具型腔面抛光标准
文件编号： 版 本 号：
本公司采用美国 SPI 标准（即 SPI AR-106 Mold Finish Guide）作为模具型腔面抛光标准， SPI 为 Society of the Plastics Industry 美国塑胶工业协会的缩写。
一．范围
本标准参照 SPI 标准规定了模具型腔表面 12 级不同类型、对应使用的表面处理材料及对应
0.5 -1.0
A1
#2
1200 号钻石膏（#15 钻石膏）
1.0-2.0
A3
#3
320 号砂纸
7.0 - 7.5
B3
#4
280 号油石
12.0 - 15.0
C3Leabharlann #5（干喷）240 号砂 (5＂@ 100 psi)
26.0 - 32.0
D2
#6
（干喷）24 号砂 (3＂@ 100 psi)
160.0 - 190.0
平均粗糙度和通用模具表面粗糙度要求，适用于注塑模具的设计、制造及验收。
二．引用标准
Q/TKM 4 注塑模具技术标准
三．模具型腔面抛光等级
1．SPI AR-106 标准将模具型腔表面分为 12 种不同等级，见表一。SPI AR-106 标准样块是 使用厚度 3/8 英寸直径 1 英寸的 H13 钢料，在圆形平面上用表一所列的表面处理材料加工而成。
H13模具钢的锻造及热处理

H13模具钢的锻造及热处理

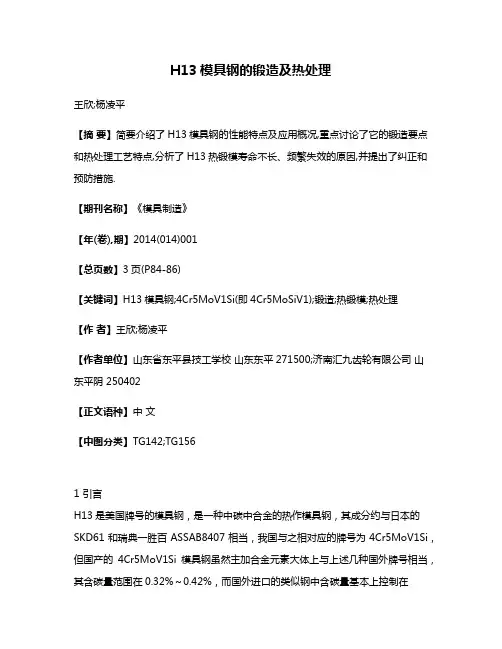

H13模具钢的锻造及热处理王欣;杨凌平【摘要】简要介绍了H13模具钢的性能特点及应用概况,重点讨论了它的锻造要点和热处理工艺特点,分析了H13热锻模寿命不长、频繁失效的原因,并提出了纠正和预防措施.【期刊名称】《模具制造》【年(卷),期】2014(014)001【总页数】3页(P84-86)【关键词】H13模具钢;4Cr5MoV1Si(即4Cr5MoSiV1);锻造;热锻模;热处理【作者】王欣;杨凌平【作者单位】山东省东平县技工学校山东东平271500;济南汇九齿轮有限公司山东平阴 250402【正文语种】中文【中图分类】TG142;TG1561 引言H13是美国牌号的模具钢，是一种中碳中合金的热作模具钢，其成分约与日本的SKD61和瑞典一胜百ASSAB8407相当，我国与之相对应的牌号为4Cr5MoV1Si，但国产的4Cr5MoV1Si模具钢虽然主加合金元素大体上与上述几种国外牌号相当，其含碳量范围在0.32%～0.42%，而国外进口的类似钢中含碳量基本上控制在0.39%～0.40%，同时，限于我国的国情和钢铁冶炼水平，国产的4Cr5MoV1Si 热作模具钢，其内在品质是无法与上述几种进口牌号的模具钢相媲美的。
