也是城市道路规划建设过程中单灯照明装置在其中应用较为广泛的主要原因[1]。
作为常用的照明系统类型，该装置的组成主要包括开关、节能模块以及用于数据或故障判断的部分，具体包括：（1）单灯监控模块。
该模块通常被安装在灯杆或灯具内，由单灯控制单元与用于检测灯的元器件组成[2]。
（2）单灯通信模块。
用于单灯照明监控系统的通信模块，主要作用是通过接受来自上层控制单元的命令使照明系统做出相应的反应。
其集合了监控前端与单灯装置，集成度较高且发挥出的应用效果也较为突出，是系统智能化表现的核心部件。
（3）单灯适配器。
以其中的开关箱体为例，只要在开关箱的管辖与线路覆盖范围内，就能够集抄单灯装置产生的所有数据，便于后续工作的顺利推进。
利用单灯监控系统能够在其他系统单元的共同协助下实现城市照明线路的全覆盖，目前，该功能已随技术的逐渐成熟而逐步落实到城市的各个区域[3]。
例如，其与监控中心处的监控计算机单元以及与其相对应的软件共同构成了覆盖城市的网络系统，并在通信协议的辅助用于电力系统通信工程中，并突显出极佳的技术应用优势。
而且，其也是实现照明系统智能化的前提条件。
图1 一种电力载波通信模块（2）ZIGBEE通信技术。
该通信技术属于双向无线通信技术的一种，在应用时表现出的主要特点是距离短、应用简单、功耗低，且应用成本也符合系统运营要求。
其中囊括的各类电子设备是该技术实现数据传输的关键，其中包含的主要数据类型有间歇性数据、周期性数据以及反应时间较低的数据[5]。
选择应用该种通信技术时，是促进我国节能减排工作顺利开展的重要手段，为我国照明系统的持续发展奠定了基础。
（2）限流。
该手段的应用，简单而言就是在原本路灯供电电路的基础上增加一个电抗器，将其电抗值增大就能够自由控制路灯的工作电流，继而达到节能减排的目的。
将该种方式融入单灯控制系统中，一般需要采用预先设置的方法。
使用该方式，当使用路灯对街道进行照明后的一段时间内，行人较少或通过的车辆数量较少，均能在转换开关的辅助下，利用电抗器减少路灯电流，这样路灯就能够在小电流的状态下持续运行，路灯的亮度也可以在该种手段的配合下实现自由控制。
智能照明控制器使用说明一、安装与设置1.安装：将智能照明控制器安装在传统照明控制面板的位置。
确保安装牢固，并将电源线连接至电源插座。
2.连接：将智能照明控制器与照明系统连接。
根据控制器的接口类型选择正确的连接方式，并确保连接牢固可靠。
3.设置：打开智能照明控制器的设置界面，并按照界面的提示进行设置。
通常需要连接到控制器的无线网络，并进行设备认证和授权。
二、基本操作1.打开/关闭灯光：在智能照明控制器的界面上，找到相应的灯光控制按钮，点击按钮可以实现对灯光的打开和关闭。
2.调节亮度：在灯光控制界面上，可以找到亮度调节的滑块或标尺。
通过滑动滑块或拖动标尺来调整灯光的亮度。
3.变换色温：对于支持调节色温的灯具，智能照明控制器提供了相应的色温调节功能。
用户可以通过滑动滑块或拖动标尺来调整色温。
4.场景切换：智能照明控制器通常支持多种预设场景，比如阅读模式、休息模式、晚会模式等。
用户可以在界面上选择相应的场景，控制器将自动切换到该场景设定的灯光状态。
5.定时开关：智能照明控制器支持定时开关功能，可以根据用户设定的时间来自动打开或关闭灯光。
用户可以在界面上设置定时开关的时间和周期。
三、高级功能1.传感器控制：智能照明控制器通常配备了多种传感器，比如人体传感器、光照传感器等。
用户可以设置控制器根据传感器信号自动调整灯光状态。
比如，当控制器感知到有人进入房间时，自动打开灯光，在人离开后自动关闭灯光。
2.联动控制：用户可以将智能照明控制器与其他智能设备联动，实现更丰富的控制方式。
比如，可以将照明控制和窗帘控制联动，当户外亮度过高时，自动关闭窗帘并调暗灯光。
3.远程控制：智能照明控制器通常支持远程控制功能，用户可以通过手机APP或云端管理平台来控制灯光状态。
在外出或不在家时，可以通过手机远程打开或关闭灯光，实现远程控制。
4.统计与分析：智能照明控制器可以记录和统计照明系统的使用情况，比如每天的使用时间、每天的能耗等。
灯光控制系统方案一、系统概述系统原理概述系统所有的单元器件（除电源外）均内置微处理器和存储单元，由一对信号线（UTP5）连接成网络。
每个单元均设置唯一的单元地址并用软件设定其功能，通过输出单元控制各回路负载。
输入单元通过群组地址和输出组件建立对应联系。
当有输入时，输入单元将其转变为数字信号在系统总线上广播，所有的输出单元接收并做出判断，控制相应回路输出。
系统通过两根总线连接成网络。
总线上不仅为每个组件提供24伏直流电源，还加载了控制信号。
通过系统编程使控制开关与输出回路建立逻辑对应关系。
系统元件采用模块化结构、并已经有系统化产品、系统扩展方便。
同时，通过专用接口元件及软件，可能直截接入电脑进行实时监控，或接入以太网进行远程实时监控。
因此在设计时更加简单、灵活。
系统为分布式控制，模块化结构，可靠性高。
任何控制模块均内置CPU，每个输入模块（场景开关、多键开关、红外传感器等）都可直接与输出模块（调光器、输出继电器）通讯（发送指令→接受指令→执行指令），避免了集中式结构中央CPU一旦出现故障造成整个系统瘫痪的弱点。
与BA系统的集成诺雅照明控制系统是一个开放的系统，通过专用接口软件，可方便地与其他系统连接，如楼宇自控系统、门禁系统、保安监控系统、消防系统等。
Network系统结构图二、系统功能和优点智能照明控制系统在学校应用的功能和优点：1、实现照明控制智能化可用手动控制面板，根据一天中的不同时间，不同用途精心地进行灯光的场景预设置，使用时只需调用预先设置好的最佳灯光场景，使人产生新颖的视觉效果。
随意改变各区域的光照度。
2、美化环境以达到吸引学生的注意力好的灯光设计，能营造出一种温馨、舒适的环境，增添其艺术的魅力。
良好的环境可以培养学生对其产生更大的兴趣，从而得到更好的学习效果。
利用灯光的颜色、投射方式和不同明暗亮度可创造出立体感、层次感，不同色彩的环境气氛，不仅使学生有个很好的学习环境，而且还可以产生一种艺术欣赏感，对课程产生强烈的研究精神。
工厂智能照明控制系统一、系统概述工厂的照明控制关系到生产成本、生产效益。
优秀的照明系统不仅可以提供照明控制，而且还可以最大限度的降低用电成本。
工厂是用电的大户，节能要着眼细节，照明控制是有效而可行的办法。
采用传统照明控制的厂房，基本停留在使用节能灯或无极灯的节能手段。
往往会存在各种问题，例如照度范围不足、灯具不能根据环境而自动判断是否需要开启/关闭照明。
旧有的智能照明系统也存在控制范围小，可选模式固化，可控灯具类型不多、第三方设备兼容性低，系统出现死机会直接影响照明正常使用等问题。
这样不但不能体现到节能带来的好处，反而会加大维护成本，并且违背了客户的对照明的需要，影响了生产的效率！采用广州翊创PPS智能照明控制系统，能实现按时控制、多情景模式控制、照度控制、远程登录控制、多类型第三方设备同时联控，根据环境实时情况而智能判断是否需要开启/关闭照明、使用何种照明方式等优点、组合联控，实际后台操作只需通过广州翊创PPS智能照明控制系统来自动完成，客户无需学习任何控制类技术，通过系统面板、触摸屏、电脑即可轻松控制。
二、系统的功能和优点2.1实现照明控制智能化采用PPS智能照明控制系统后，可使照明系统工作在全自动状态，系统将按预先设置切换若干基本工作状态，根据预先设定的时间自动地在各种工作状态之间转换。
此外，还可用手动控制面板，根据一天中的不同时间，不同用途精心地进行灯光的场景预设置，使用时只需调用预先设置好的最佳灯光场景，使人产生新颖的视觉效果。
随意改变各区域的光照度。
2.2可观的节能效果工厂除了给人员提供舒适的环境外，节约能源和降低运行费用是业主们关心的又一个重要问题。
由于PPS智能照明控制系统能够通过合理的管理，根据不同日期、不同时间按照各个功能区域的运行情况预先进行光照度的设置，不需要照明的时候，保证将灯关掉；在大多数情况下很多区域其实不需要把灯全部打开或开到最亮，PPS智能照明控制系统能用最经济的能耗提供最舒适的照明；系统能保证只有当必需的时候才把灯点亮，或达到所要求的亮度，从而大大降低了办公楼的能耗。
智慧照明系统功能有哪些设计方案智慧照明系统是一种基于物联网技术的照明管理系统，其主要功能是通过网络连接，实现对照明设备的集中控制和管理，实现智能照明效果和节能目标。
下面是智慧照明系统功能的一些设计方案。
1. 自动亮度调节：智慧照明系统可以通过感应器、光线传感器等设备，感知室内和室外的光线情况，根据环境亮度自动调节照明设备的亮度。
这样可以在确保照明效果的同时，节省能源。
2. 时间控制功能：系统可以根据用户设置的时间参数，自动开启或关闭照明设备。
用户可以设定每天的开关时间，或者设定不同场景下的照明开关时间，以满足用户的需要。
3. 场景切换功能：智慧照明系统可以根据用户的需求，支持不同的照明场景切换。
用户可以根据需要选择不同的照明场景，如会议模式、阅读模式、休闲模式等，系统会自动调节照明设备的亮度和颜色，以适应不同场景下的照明需求。
4. 节能管理功能：智慧照明系统可以通过分析和处理采集到的数据，提供针对性的节能方案。
比如，系统可以根据实时数据，对照明设备的运行状态进行监测和分析，提醒用户及时更换能效较低的照明设备，或者对能源消耗较高的设备进行调整，以实现节能管理的目标。
5. 集中监控和远程控制功能：智慧照明系统可以实现对照明设备的集中监控和管理。
管理员可以通过系统的界面，实时监测照明设备的运行状态，比如亮度、开关状态等，并且可以进行远程控制，调整照明设备的亮度和颜色。
这样方便了管理员对照明设备的管理和维护。
6. 智能节能策略：智慧照明系统可以根据用户的生活习惯和节能需求，智能分析和制定节能策略。
比如，可以根据用户的起床时间和作息时间，智能调整居室的照明设备，早晨渐亮、晚间渐暗，以提升居室内的舒适度和节省能源。
7. 安全警报功能：智慧照明系统可以与安防系统联动，当安防设备报警时，系统可以自动控制照明设备进行闪烁或改变颜色，以吸引注意力和警示。
比如，在火警或入侵报警的情况下，可以通过照明系统迅速向用户传达警报信息。
eib智能照明系统原理EIB智能照明系统原理EIB智能照明系统是一种基于EIB（欧洲安防系统总线）技术的智能照明控制系统。
该系统利用先进的通信技术和智能控制算法，实现对照明设备的集中控制和远程管理。
本文将从系统原理的角度，详细介绍EIB智能照明系统的工作原理和优势。
EIB智能照明系统的工作原理基于分布式控制理念。
系统中的每个照明设备都连接到总线上，并通过总线与其他设备进行通信和控制。
这样，可以实现对每个设备的个别控制，也可以将多个设备组合成一个照明场景，实现整体控制。
通过总线的通信，照明设备可以接收到来自中央控制器或其他设备的控制指令，并实时响应。
EIB智能照明系统采用了开放的通信协议和标准化的总线结构。
这使得系统具有高度的兼容性和扩展性。
不同品牌的照明设备可以通过EIB总线连接到同一个系统中，实现统一的控制。
同时，系统支持多种通信介质，如有线和无线通信，可以根据实际需求选择合适的通信方式。
此外，系统还支持远程管理和监控，通过互联网或手机应用程序可以实现对照明设备的远程控制和状态监测。
EIB智能照明系统具有智能控制和能效管理的特点。
系统中的照明设备可以根据环境的变化自动调整亮度和色温，以实现舒适的照明效果。
同时，系统还可以根据时间表或传感器的信号自动控制照明设备的开关，实现能耗的最优化。
例如，在无人的房间中，系统可以自动关闭照明设备，以节约能源。
此外，系统还可以通过能耗监测和分析，帮助用户了解和管理能源消耗情况，实现节能减排的目标。
EIB智能照明系统的应用范围广泛。
它可以应用于各种场所，如办公楼、商场、酒店、医院等。
无论是新建还是改造项目，都可以选用EIB智能照明系统来实现照明的智能控制和能效管理。
该系统还可以与其他建筑管理系统集成，实现更高级别的自动化和智能化。
EIB智能照明系统是一种基于EIB技术的智能照明控制系统，具有分布式控制、开放兼容、智能控制和能效管理等特点。
它可以提供个性化的照明控制方案，提高照明质量和能效，减少能源消耗。

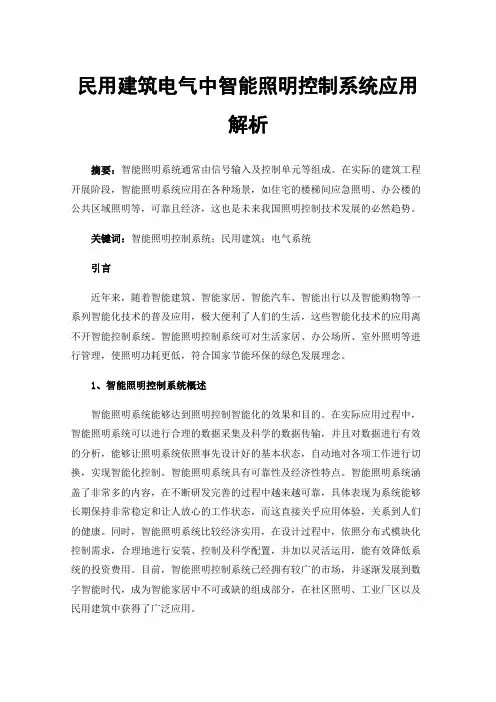

民用建筑电气中智能照明控制系统应用解析摘要：智能照明系统通常由信号输入及控制单元等组成。
在实际的建筑工程开展阶段，智能照明系统应用在各种场景，如住宅的楼梯间应急照明、办公楼的公共区域照明等，可靠且经济，这也是未来我国照明控制技术发展的必然趋势。
关键词：智能照明控制系统；民用建筑；电气系统引言近年来，随着智能建筑、智能家居、智能汽车、智能出行以及智能购物等一系列智能化技术的普及应用，极大便利了人们的生活，这些智能化技术的应用离不开智能控制系统。
智能照明控制系统可对生活家居、办公场所、室外照明等进行管理，使照明功耗更低，符合国家节能环保的绿色发展理念。
1、智能照明控制系统概述智能照明系统能够达到照明控制智能化的效果和目的。
在实际应用过程中，智能照明系统可以进行合理的数据采集及科学的数据传输，并且对数据进行有效的分析，能够让照明系统依照事先设计好的基本状态，自动地对各项工作进行切换，实现智能化控制。
智能照明系统具有可靠性及经济性特点。
智能照明系统涵盖了非常多的内容，在不断研发完善的过程中越来越可靠，具体表现为系统能够长期保持非常稳定和让人放心的工作状态，而这直接关乎应用体验，关系到人们的健康。
同时，智能照明系统比较经济实用，在设计过程中，依照分布式模块化控制需求，合理地进行安装、控制及科学配置，并加以灵活运用，能有效降低系统的投资费用。
目前，智能照明控制系统已经拥有较广的市场，并逐渐发展到数字智能时代，成为智能家居中不可或缺的组成部分，在社区照明、工业厂区以及民用建筑中获得了广泛应用。
2、智能照明控制系统应用2.1、智能调节在实际生活中，民用建筑采用的传统照明系统主要是日光灯，但根据相关研究显示，这种日光灯通常会存在100Hz的闪动频率，如果人们经常处于这种频闪的环境当中，极易出现头脑发胀及眼睛干涩疲劳的现象，从而影响人们正常的休息和生活。
而在民用建筑中应用智能照明系统，通过安装可调光的电子镇流器，能使照明灯光的工作频率保持在40kHz～70kHz的范围之内，从而解决频闪对人们造成的影响问题。
第1篇摘要：随着科技的不断发展，智慧城市建设已成为全球趋势。
在楼宇照明领域，智慧照明系统因其节能、环保、智能等特点，逐渐成为楼宇建设的重要组成部分。
本文旨在探讨楼宇智慧照明解决方案，分析其技术特点、实施步骤及经济效益，以期为我国楼宇照明系统的升级改造提供参考。
一、引言楼宇照明作为城市基础设施的重要组成部分，对人们的生活、工作和环境有着重要影响。
传统的楼宇照明系统存在着能源浪费、照明效果不佳、维护成本高等问题。
随着物联网、大数据、云计算等技术的快速发展，楼宇智慧照明系统应运而生。
本文将从技术特点、实施步骤和经济效益等方面对楼宇智慧照明解决方案进行详细阐述。
二、楼宇智慧照明解决方案的技术特点1. 节能环保楼宇智慧照明系统采用LED照明技术，具有节能、环保、寿命长等特点。
相比传统照明，LED照明能耗可降低50%以上，且在照明过程中不会产生有害物质。
2. 智能控制楼宇智慧照明系统可通过物联网技术实现远程监控、智能调节。
根据环境光线、人员密度等因素，自动调节照明强度，实现节能降耗。
3. 人性化设计楼宇智慧照明系统可根据不同场景需求，实现个性化照明效果。
如办公区、会议室、走廊等，可根据实际情况调整照明色温、亮度等参数。
4. 集成化平台楼宇智慧照明系统可实现与楼宇其他智能化系统的集成，如安防、门禁、能耗监测等，实现楼宇智能化管理。
5. 维护便捷楼宇智慧照明系统采用模块化设计，便于安装、调试和维护。
当出现故障时，可快速定位问题并修复，降低维护成本。
三、楼宇智慧照明解决方案的实施步骤1. 现场勘察对楼宇照明现状进行详细勘察，了解照明设备、线路等基本情况，为后续方案设计提供依据。
2. 方案设计根据现场勘察结果，结合楼宇实际情况，制定智慧照明解决方案。
主要包括：照明设备选型、控制系统设计、系统集成等。
3. 设备采购根据方案设计，采购符合要求的照明设备、控制系统等。
4. 系统安装与调试将照明设备、控制系统等安装到楼宇中，进行系统调试，确保各项功能正常运行。
智能照明系统应用介绍智能照明系统是一种基于现代科技与网络技术的照明系统，通过集成传感器、控制器、通信设备和云平台，实现对照明设备的远程监控、调光、节能等功能。
智能照明系统具有智能化、灵活性、高效性和安全性等特点，被广泛应用于室内和室外的宿舍、办公楼、商业中心、工厂、公共场所等各种场景中。
1.家庭照明：智能照明系统可以根据家庭成员的习惯和需求，自动控制灯光的亮度和颜色，提供舒适的照明环境。
通过连接智能手机或智能音箱，可以实现语音控制灯光的开关和调光，方便易用。
2.商业建筑：在商业建筑中，智能照明系统可以根据建筑物的使用情况自动调节灯光，实现节能减排。
可以通过传感器检测人员的存在和光线的强度，从而智能地控制灯光的开关和亮度。
此外，还可以通过云平台实时监控灯光的状态和能源消耗情况，及时发现问题并进行调整。
3.公共场所：智能照明系统在公共场所的应用越来越广泛，比如大型商场、博物馆、体育馆等。
系统可以根据场所的使用情况和人流量，自动调整灯光的亮度和颜色，为用户提供更加舒适的环境。
此外，系统还可以设置安全模式，当检测到异常情况时，自动调整灯光为警示模式，提醒人们注意。
4.工业生产：智能照明系统在工业生产中可以灵活地控制照明设备的开关和亮度，满足不同生产环境的需求。
通过与其他智能设备的连接，可以实现自动化控制和统一管理。
此外，智能照明系统还可以通过传感器检测光线强度和温度，为工人提供舒适的工作环境，提高生产效率。
5.城市照明：智能照明系统在城市照明中具有巨大的潜力。
通过智能控制和调度，可以实现城市照明的节能和智能化管理。
例如，可以根据太阳的位置和天气情况，自动调节路灯亮度和开关时间，减少能源消耗。
同时，可以通过云平台实时监测路灯的状态和故障，提高维护效率和公共安全。
总之，智能照明系统的应用范围非常广泛，不仅可以提升照明的舒适性和效果，还可以实现节能减排和智能化管理。
随着科技的不断发展和智能设备的普及，智能照明系统将会在更多的领域中得到应用和推广，为人们的生活和工作带来更多的便利和舒适。
智能照明控制系统的设计与实现摘要智能照明控制系统是针对目前普遍存在灯光常开的电能浪费和自习室或教室不能充分利用的现象而设计的。
该智能灯光控制系统将单片机控制技术、ZigBee无线通信技术以及传感器技术融合于一体。
通过BISS0001集成芯片处理传感器采集到的室内人体红外和光照强度信息来控制继电器开关，ZigBee终端模块将照明信息传递给ZigBee协调器模块，ZigBee协调器模块通过串口与上位机通信，从而实现实时监控和记录照明使用率的功能。
本文所论述的智能照明控制系统在硬件方面主要包含传感器采集部分、数据处理部分和ZigBee无线传输部分；软件方面主要包含基于C语言编写ZigBee无线通信部分和基于C#语言编程的上位机部分。
该智能照明控制系统在对提高教室使用率和节能两方面效果显著，符合当今校园节能环保的诉求。
关键词智能照明控制；ZigBee无线通信技术；传感器技术；C语言；C#语言0 引言从物联网概念的提出到应用到各个领域仅仅花了几年的时间，而随着物联网的快速发展，生活中的许多地方因此发生了巨大的改变。
家居生活的智能化，物流设备的自动化等等，让我们体验到物联网带来的不仅仅是科技的进步，更是一种提高生活质量和整合资源的方法[1]。
如今，随着国家经济水平的提高，人们的收入水平也变得十分可观，因此自己愿意投入更多的时间去学习，并且愿意让子女继续深造，由于学习的人数不断增加和校园的规模不断扩大，引发了校园电量浪费和教室/自习室不充分利用的现象[2]。
晚上自习学习完成后，在教学楼/自习室的灯光开关需要教学楼管理员手动关闭，浪费了大量的人力资源和时间[3]。
目前对于解决这个问题有了迫切的需求，智能照明是解决该问题的关键技术之一。
1 系统构成和方案选择本系统主要采用的硬件构成是：CC2530ZigBee 模块、BISS0001传感信号处理集成模块、Windows 操作系统的PC 端。
本系统主要采用的开发环境是：IAR Embedded Workbench 操作系统开发平台、Microsoft Visual Studio 2015C ＃编译环境。
照明节能及智能控制技术的应用作者：王江海来源：《城市建设理论研究》2013年第01期【摘要】如何以科学的发展观为指导，科学、合理地节约用电，不仅是每个用电消费者应该认真面对的问题，同样也是每个电气设计人员必须认真加以思考和解决的任务。
本文就照明节能及智能控制技术的应用做了简要研究。
【关键词】照明节能智能控制技术中图分类号：TE08 文献标识码：A 文章编号：电能是建筑照明等用电设备使用的能源形式。
人们天天无意识地、频繁地与各式各样的照明电器在打交道。
随着国民经济的发展和人民生活水平的提高，电能的需求量正在大幅度地增加，能源供需矛盾日益加剧。
如何以科学的发展观为指导，科学、合理地节约用电，不仅是每个用电消费者应该认真面对的问题，同样也是每个电气设计人员必须认真加以思考和解决的任务。
一、照明节能的方式1、照明光源的选择（1）采用高效节能的电光源办公室、教室、会议室采用光效高、寿命长、显色性好的细管径直管形三基色荧光灯管。
因为直管型灯管效率优于弯曲灯管，且灯管管径越细，光效越高，节电效果越好。
直管型荧光灯管按管径大小分为T12等多种规格（T＝1/8英寸，数字代表T的个数），一般应采用T8以下（≤26mm）的细管径直管形荧光灯。
另外，由红、绿、蓝三种基色混色组合成为暖白色光的三基色荧光灯管光色接近太阳光，灯光舒适，且发光效率高，符合优质光源的条件，因而采用细管径直管形三基色荧光灯管。
（2）采用新型绿色光源半导体发光二极管（LED，Lighting Emitting Diode）的固态照明被称为第四代新型绿色光源，不仅光效高、功耗低、相同照明效果比传统光源节能80%以上；而且本身不含汞、铅等有害物质，废弃物可回收，光谱中没有紫外线和红外线，在生产和使用中不会产生对外界的污染，是符合绿色照明节能、环保要求的优质光源。
目前越来越多地应用到信号标识照明、建筑物中的诱导灯和勾勒轮廓的立面照明、庭园灯光多色彩的照明和城市夜景等领域，将逐步代替白炽灯和荧光灯进入普通照明领域，是未来发展的趋势。
智能照明控制系统与节能 目 录 2
一、智能照明概念及意义 ....................................................................................................... 3 二、智能照明控制系统构成 ................................................................................................... 4 三、智能照明与常规照明系统的区别 ................................................................................... 8 四、智能照明控制系统与BAS比较 ..................................................................................... 10 五、照明的节能空间 ............................................................................................................. 10 六、智能照明控制方式 ......................................................................................................... 12 七、调光原理及光源选择 ..................................................................................................... 13 八、智能照明控制系统网络 ................................................................................................. 16 九、智能照明控制系统设置注意事项 ................................................................................. 18 十、智能照明控制系统验收事项 ......................................................................................... 19 3
一、智能照明概念及意义 智能照明系统是指利用计算机、网络技术、无线通讯数据传输、电力载波通讯技术、计算机智能化信息处理技术、传感技术及节能型电器控制等技术组成的分布式无线或有线控制系统，通过预设程序的运行，根据某一区域的功能、每天不同的时间、室外光亮度或该区域的用途来自动控制照明。 照明控制系统是一个总线型式或局域网型式的智能控制系统。所有的单元器件均内置微处理器和存储单元，并由信号总线连接成网络，每个单元均可分配唯一的单元地址。当有输入时，输入单元首先将其转变为总线信号，然后在控制系统总线上广播，所有的输出单元接收信号后进行判断，继而控制相应回路输出。 智能照明意义有： 1、节能：当前我国的宏观经济建设中，节电节能的任务越来越紧迫。智能照明系统借助各种不同的'智能设置'控制方式和控制元件，对不同时间不同环境的光照度进行精确设置和管理来实现最大的节能效果。 2、延长灯具寿命：无论是热辐射光源，还是气体放电光源，电网电压的波动是光源损坏的一个主要原因。智能照明系统可以有效抑制电网电压的波动，通过系统对电压的限定和轭流滤波等功能，避免过电压和欠电压对灯具的损害。另外，智能照明系统还可以利用软启动和软关断技术，避免冲击电流对光源的损害。 3．改善照明质量：智能照明系统以调光模块控制面板代替传统的平开关控制灯具，可以整体的控制各房间内照度值，提高照度均匀性。同时，智能照明系统也可以避免频闪效应。 4．实现多种照明效果：智能照明系统易于实现多种照明场景控制方案，按不同时间、不同用途、不同效果采用相应的预设置场景进行控制，可以达到丰富的艺术效果。 5．管理维护方便：智能照明控制系统对照明的控制是以模块式的自动控制为主，手动控制为辅，照明预置场景的参数以数字式存储在可擦除可编程ROM中，这些信息的设置和更换十分方便，加上灯具寿命的大大提高，使照明管理和设备维护变得更加简单。 4
二、智能照明控制系统构成 智能照明控制系统，品牌较多，常见品牌有： 澳洲邦奇、ABB的I-BUS、奇胜的C－BUS、路创（LUTRON）、WIELAND、e-bfb、瑞朗、百分百照明、清华同方、索博、海尔等。其控制系统的构成基本相同，微有差异，通常由调光模块、开关模块、控制面板、液晶显示触摸屏、智能传感器、编程插口、时钟管理器、手持式编程器和PC监控机等部件组成。 下图是用数据通讯线手牵手联接起来组成的典型智能照明控制系统构成图。
系统网络结构图 5 1.PC监控机 PC监控机一般设置在智能照明管理中心,通常具有如下功能： 6
管理及设定功能：在计算机操作平台上完成日常的运转与管理工作。根据集成管理软件中每日的预定时间表、每年的预定日程表以及假期、特定日期的安排表等进行时间程序编程，提供全年的照明计划安排表。 统计功能：根据软件提供的关于照明系统的运行时间、照度值等参数的汇总报告(区别各照明场所内各照明回路)来统计照明灯具的运行时间、照度水平等， 控制功能：实现对各照明分区的照明回路的照明自动控制，自动调节室内照度，并维持在设定值上，通过图形化界面以鼠标单击的方式可灵活地修改各照明回路的开关控制和照度的连续调节。根据统计数据，结合软件中预置的工作循环程序表，自动切换各照明回路灯具的运行，从而均衡各照明回路的灯具的运行时间，并根据汇总报告定期对灯具进行维护检修，延长灯具的使用寿命。 诊断及故障报警功能：能自动检查负载状态，检查坏灯、少灯，保护装置状态，故障自动报警、自动切断电路；MCB跳闸报警等. 图像处理功能，可实现动静探测、图形操作等。 2．调光模块 用于对灯具进行调光或开关控制，能记忆多个预设置灯光场景，不因停电而被破坏，调光模块按型号不同其输入电源有三相、也有单相，输出回路功率有2安、5安、10安、16安、20安等，输出回路数也有1、2、4、6、12等不同组合供用户选用。有些调光模块控制灯具亮度采用了软启动方式，即渐增渐减方式，这样的调节方式能防止电压突变对灯具的冲击,同时使人的视觉十分自然地适应亮度的变化，没有突然变化的感觉。有些调光模块输入电源有一个由微处理机控制的RMS电压调节技术，确保输出电压稳定，不会对负载回路产生过压。 7 3．开关模块 用继电器开关输出的控制模块。这种模块主要用于实现对照明的智能开关管理，适用于所有对照明智能化开关管理的场所，如办公区域、大型购物中心、道路景观、体育场馆、建筑物外墙照明等等。开关模块具有按序启动功能，避免灯具集中启动时的浪涌电流。一些模块自带电流检测功能，可检测照明输出回路实时电流值并可真实记录灯具的运行时间。 8
4．场景切换控制面板 由各照明回路不同的亮暗搭配组成的某种灯光效果，称之为场景。使用者可以通过选择面板上不同的按键来切换不同的场景。 5．智能传感器 智能传感器有较多种类,其传感原理基本利用了红外线、超声波、光敏元件、声音等或上述物理量的组合，用于识别有无人进入房间、照度动态检测、遥控接收等。 6．时钟管理器 时钟管理器用于提供一定时间内（周、月、年）内各种复杂的照明控制事件和任务的动作定时。它可通过按键设置，改变各种控制参数。 7．液晶显示触摸屏 液晶显示触摸屏，可图文同时显示，可根据用户需要产生模拟各种控制要求和调光区域灯位亮暗的图像，用以在屏幕上实现形象直观的多功能面板控制。这种面板既可用于就地控制，也可用作多个控制区域的监控。 8．手持式编程器 手持式编程器，管理人员只要将手持编程器插头插入编程插口即能与Dynet网络连接，便可对楼宇的任何一个楼层、任何一个调光区域的灯光场景进行预设置、修改或读取并显示各调光回路现行预置值。
三、智能照明与常规照明系统的区别 1.线路系统区别 9
1.1单控电路系统的区别 传统照明单控电路特点：a.控制开关直接接在负载回路中；b.当负载较大时，需相应增大控制开关的容量；c.当开关离负载较远时，大截面电缆用量增加；d.只能实现简单的开关功能。 总线式智能照明系统单控电路特点：a.负载回路连接到输出单元的输出端，控制开关用总线与输出单元相连。负载容量较大时仅考虑加大输出单元容量，控制开关不受影响；b.开关距离较远时，只须加长控制总线的长度，节省大截面电缆用量；c.可通过软件设置多种功能（开/关、调光、定时等）。 1.2双控电路系统区别 传统照明双控电路特点：a.实现双控时用两个单刀双置开关，开关之间连接照明电缆；b.进行多点控制时开关之间的电缆连线增多，使线路安装变得非常复杂，工程施工难度增大。
总线式智能照明系统双控电路特点：a.实现双控时只需简单地在控制总线上并联上一个开关；b.进行多点控制时，依次并联多个开关，开关之间仅用一条总线连接，线路安装简单、省事。 2 控制系统区别 2.1控制方式区别 a.传统控制采用手动开关，必须一路一路地开或关；b.智能照明控制采用低压2次小信号控制，控制功能强、方式多、范围广、自动化程度高，而且安全，通过实现场景的预设置和记忆功能，操作时只须按一下控制面板上某一个键即可启动一个灯光场景，各照明回路随即自动变换到相应的状态。上述功能也可以通过其他界面如遥控器等实现。 2.2照明方式区别 a.传统控制方式单一，只有开和关；b.智能照明控制系统可以采用“调光模块”，通过光源的调光在不同使用场合产生不同灯光效果，营造出不同的舒适氛围。 2.3管理方式区别
