当前位置：文档之家 › 房屋建筑工程 二次结构施工方案(顶砖斜砌).

房屋建筑工程 二次结构施工方案(顶砖斜砌).

  • 格式：doc
  • 大小：3.88 MB
  • 文档页数：20

★二次结构施工方案★ 1 新力·龙湾 新力·龙湾03地块

二次结构施工方案

编制： 审核： 批准：

江西省第五建设集团有限公司 2017年7月20日 ★二次结构施工方案★ 2 新力·龙湾 目 录

1、编制依据 ............................................................................................................................ 3 2、工程概况 ............................................................................................................................ 3 3. 施工总体安排 .................................................................................................................... 4 4. 施工准备 ............................................................................................................................ 4 5. 本工程砌体工程施工样板做法 ........................................................................................ 6 6. 二次结构主要施工方法 .................................................................................................. 10 7. 质量标准 .......................................................................................................................... 18 8. 安全文明施工措施 .......................................................................................................... 18 ★二次结构施工方案★

3 新力·龙湾 1.编制依据 序号 名 称 编 号 1 《建筑工程施工质量验收统一标准》 GB50300-2013 2 《砌体工程施工质量验收规范》 GB50203-2011 3 《蒸压加气混凝土砌块墙》 12G614-1 4 设计施工图纸及设计变更单 5 本工程施工组织设计

2.工程概况 2.1工程简介 序号 项 目 内 容 1 工程名称 新力·龙湾03地块工程 2 工程地址 南昌市红谷滩新区九龙湖片区，希望大道与明月山大道交汇处 3 建设单位 南昌宝葫芦农庄有限公司 4 设计单位 江西省建筑设计研究总院 5 监理单位 江西省恒信建设工程监理咨询有限公司

6 工程规模 1#～2#楼为高层住宅楼（32+1、33层），3#～14#楼为多层洋房（6+1层），地块下设地下室1层。总建筑面积约12.83万㎡，高层建筑高度95.7米，多层洋房建筑高度为21米。

7 质量目标 确保“合格”，争创南昌市优良样板工程

8 安全、文明施工目标 确保南昌市安全生产、文明施工优良样板工地，争创江西省安全生产、文明施工优良样板工地

地下 层数 一层 层高 3.50m，局部4.50m

地上 层数 7~33层 层高 标准层2.90m

基础结构形式 直径400mm的预应力混凝土管桩、直径800mm的机械旋挖钻孔灌注桩及筏板基础 主体结构形式 框架、剪力墙 屋面形式 钢筋砼平屋面 ★二次结构施工方案★ 4 新力·龙湾 2.2二次结构工程概况 建筑物±0.000以下外墙为砼结构墙，内墙采用蒸压加气混凝土砌块。±0.000以上采用蒸压加气混凝土砌块（其构造和技术要求详见12G614-1）。局部采用蒸压灰砂砖。 后砌填充墙重度不得大于7.5kN/m3，砌块强度等级为A5.0，采用Ma5.0专用砂浆砌筑。填充墙均应后砌，并与顶部梁板斜砖顶紧砌筑，砖倾斜度为60°左右,砂浆应饱满。

3. 施工总体安排 3.1 总体部署 本工程由楼层划分流水段，先下而上独自进行流水作业。 3.2 质量目标 满足工程的总体质量目标：合格 3.3 计划工期 计划工期满足合同节点要求。 3.4 现场布置 本工程采用商品干拌Ma5.0专用砌筑砂浆和M7.5水泥砂浆砌筑。预拌砂浆存储罐和混凝土预制块场地及砌体材料布置位置见施工平面布置图。半成品加工好后用手推车运至施工电梯，经施工电梯运至相应楼层后，再由手推车运至所需部位。

4. 施工准备 4.1 机械、工具准备 序 号 名 称 单 位 数 量 备 注 1 干拌砂浆罐 个 4 2 电 锤 台 10 3 灰 盘 个 20 4 电焊机 台 10 5 台 钻 台 10 6 插入式振动棒 台 10 7 手推车 辆 20 8 平板车 辆 15 ★二次结构施工方案★ 5 新力·龙湾 9 电 锯 台 10 10 手提式电锯 台 15 11 冲击钻 台 10 12 手电钻 台 10 13 水平尺 把 20 14 靠 尺 把 20 15 水准仪 台 6 16 全站仪 台 2 17 激光扫平仪 台 10 18 磅 秤 台 10

4.2 人员准备 工 种 数 量

砌筑工 100 混凝土工 60 钢筋工 60 木工 65 水暖电安装工 55 普工 60 4.3 技术准备 （1）砌筑前，应认真熟悉图纸，核实门窗洞口位置及洞口位置及洞口尺寸，明确预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。 （2）审核施工图纸，并确保填充墙、门窗洞口的位置、轴线尺寸准确无误，确保圈梁、过梁的标高正确。 （3）使用经过校验合格的测量工具。 （4）编制专项施工技术交底，作业前对班组做好交底工作。 （5）实行样板引路制度，在施工前，应做好样板，经验收后方可大面积施工。 （6）对进场原材料采取双向控制，原材料进场时必须附带产品合格证和检测报告，先经仓库管理员检查合格后，再报试验员做进场复试，检查合格后方可使用。 ★二次结构施工方案★ 6 新力·龙湾 5. 本工程砌体工程施工样板做法 工艺流程 样板照片 质量标准

1、植入墙体拉结筋

1.1、拉结钢筋沿墙或柱高＠500（按砌块模数）设置。

1.2、每道为2根φ6mm的钢筋，

植入砼柱、墙内不低于80mm，埋入砌体内每边为700mm，末端带弯钩。

2、定位放线

2.1、轴线位置偏移允 许 偏 差

(mm)不大于10mm

3、基层处理、砌筑底砖

3.1、基层清理干净，并洒水湿润 3.2、墙底部砌不少于三皮灰砂实

心砖，其高度不宜小于200mm。

3.3填充墙每天砌筑高度不大于1.4米。 ★二次结构施工方案★

7 新力·龙湾 工艺流程 样板照片 质量标准

4、砼反坎设置

卫生间、外墙挑板、厨房、空调板、阳台、水电井下墙体根部设置（详见反梁平面示意图）200mm高C25砼防水反梁，宽

度同墙体，浇注需提前凿毛，反粱浇筑前需报验，经建设单位验收合格后方可浇筑，要求采用振动棒浇筑密实、棱角顺直，不得出现混凝土质量缺陷，截面尺寸符合要求。

5、砌加气混凝土块

砌块砌筑前一天进行洒水湿润，冲去浮尘，清除砌块表面的杂物。砌筑时按墙宽尺寸、砌块的规格尺寸，按排砖设计，进行排列摆块，不够整块时可以锯割成需要的尺寸，但不得小于砌块长度的1／3（200mm）。灰缝横平竖直，砂浆饱满。水平灰缝厚度宜为8-12mm（不应超过15mm）。竖向灰缝厚度宜为

8-12mm（不应超过15mm）。水

平灰缝平直度≤8mm，水平缝饱满度不小于90%，竖缝饱满度不小于80%。

6、墙体质量

平整度≤8mm，垂直度≤5mm；无缺棱掉角，无通缝瞎缝，灰缝饱满，顺直，双面勾缝；断砖严禁上墙。 ★二次结构施工方案★

8 新力·龙湾 工艺流程 样板照片 质量标准

7、砌块与门窗口连接

室内门边砌体内不需要放置砼块，其他门（窗）边砌体均需放置砼块。入户门、厨房门、管井门、阳台栏杆需放。混凝土预埋块放置尺寸为从门（窗）洞口下口往上不大于200mm预埋一块混凝土块，以上每隔小于500mm均匀对称设置，顶部为洞上部往下不大于200mm预埋一块混凝土块。入户门、管井门的门洞尺寸按建筑平面图尺寸施工，其它门、窗洞口均按照建筑平面图尺寸扩大30mm。

8、砌块与楼板（或梁底）的连接

砌块填充墙先砌至上层板底或梁底约 180mm～200mm处，待墙体沉实后（不少于7天），墙顶部采用小型实心砖斜砌顶紧梁板，砖倾斜度为60°左右,砂浆应饱满。(顶砖斜砌另见砖砌体技术交底) 顶砖斜砌完成3天后方可进行水电开槽施工。

合集下载

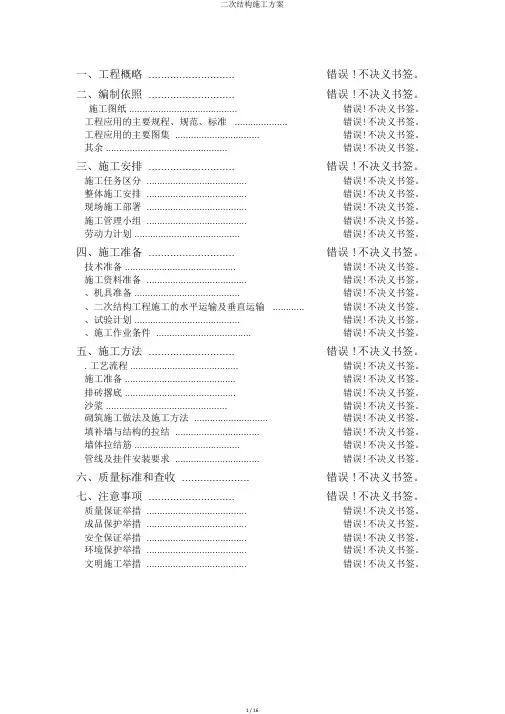

二次结构施工方案

二次结构施工方案

一、工程概略 ............................ 错误 ! 不决义书签。

二、编制依照 ............................ 错误 ! 不决义书签。

施工图纸 ......................................... 错误! 不决义书签。

工程应用的主要规程、规范、标准 .................... 错误! 不决义书签。

工程应用的主要图集 ................................ 错误! 不决义书签。

其余 .............................................. 错误! 不决义书签。

三、施工安排 ............................ 错误 ! 不决义书签。

施工任务区分 ...................................... 错误! 不决义书签。

整体施工安排 ...................................... 错误! 不决义书签。

现场施工部署 ...................................... 错误! 不决义书签。

施工管理小组 ...................................... 错误! 不决义书签。

劳动力计划 ........................................ 错误! 不决义书签。

四、施工准备 ............................ 错误 ! 不决义书签。

技术准备 .......................................... 错误! 不决义书签。

施工资料准备 ...................................... 错误! 不决义书签。

、机具准备 ........................................ 错误! 不决义书签。

二次结构、抹灰 施工方案

二次结构、抹灰 施工方案

二次结构、抹灰专项施工方案一、编制依据《砌体工程施工质量验收规范》GB 50203-2011《建筑工程施工质量验收统一标准》GB 50300-2013《蒸压加气混凝土砌块板材构造》 13J104《砌体结构工程施工质量验收规范》 GB50203-2011《城市轨道交通工程资料管理规程》（DB11/T1448-2017）; 《轨道交通土建工程施工质量验收统一标准（修订版）》（QGD-005-2015）;一、蒸压加气混凝土砌块专项施工方案一、图纸、设计要求：1、砌筑工程的主要部位为外墙、内隔墙等。

±0.000以下墙体采用实心混凝土砖,强度等级为MU20,M10.0水泥砂浆砌筑。

2、所有墙体均在首层地面标高下-0.05处设20厚防水砂浆(1:2.5水泥砂浆内掺3~5%防水剂)防潮层。

当室内相邻地面有高差时,应在地面标高高侧墙身的侧面做防潮层。

3、±0.000以上墙体采用蒸压加气混凝土砌块,强度等级大等于A5.0,Mb7.5混合砂浆砌筑。

内墙除特殊标注外均采用200厚强度等级大等于A5.0蒸压加气混凝土砌块,Mb7.5混合砂浆砌筑;4、砌筑墙壁预留洞见建施和设备图,300x300以下的留洞, 本图均不表示, 应配合其他专业图纸施工;5、凡不同墙体材质搭接处在粉刷前应加做抗碱玻璃纤维自粘嵌缝带(厚度0.25mm,宽度200)后再施工基层及面层。

6、在门窗洞边200内砌体应选用实心砌块或砂浆填实的轻质混凝土砌块。

所有穿墙管道缝隙均以不燃材料填塞密实。

7、屋面以上外墙砌筑时先浇筑与墙体等厚度C15混凝土圈梁500高后再砌筑墙体或按结施。

8、构造柱做法及设置详见结施,符合构造做法13J104《蒸压加气混凝土砌块建筑构造》。

9、门窗洞口内墙阳角做2米高1:2水泥砂浆暗护角两边宽60。

二、施工部署及准备1、施工方案的编制由项目部统一完成，项目技术负责人对工人进行技术交底，施工员做好现场砌筑质量的控制。

砌体工程施工方案(0001)

砌体工程施工方案(0001)

砌体工程施工方案湖北省军区复兴综合服务中心9#楼工程砌体施工方案批准：审核：初审：编制：中国核工业中原建设公司中南分公司省军区复兴综合服务中心9#楼工程项目部年月日目录1.编制依据 (4)2.工程概况 (4)2.1.工程建设概况 (4)2.2.工程建筑设计概况 (4)2.3.结构设计概况 (6)2.4.建筑施工平面概况........................... 错误!未定义书签。

3.砌体工程设计 (7)4.砌筑工程施工方案 (8)4.1.施工程序 (8)4.2.施工准备 (8)4.3.施工要点及技术措施 (9)4.4.本工程特殊做法 (11)5.质量控制标准 (13)5.1.一般规定 (13)5.2.主控项目 (13)5.3.一般项目 (13)6.冬期施工措施 (15)7.安全措施 (16)8.环境保护措施 (17)1.编制依据2.工程概况2.1.工程建设概况2.2.工程建筑设计概况见表2.2。

表2.2 建筑设计概况一览表2.3.结构设计概况见表2.3。

表2.3 结构设计概况一览表3.砌体工程设计1.地上主体建筑内外侧均采用200厚加气混凝土砌块，强度等级不低于5.0,对于地上部分采用M5混合砂浆，地下部分采用M5水泥砂浆。

地下室内墙采用100厚非承重空心砖，强度等级不低于Mu3.5,M5混合砂浆砌筑；具体部位见建施图。

2.砌体施工质量控制等级为B级.3.钢筋混凝土柱(墙)与砌体填充墙的连结,应沿柱(墙)高度每隔 400或砌体皮数的二倍预埋 2∅6拉筋。

拉筋伸入填充墙内的长度：本工程为6度抗震，三、四级抗震，不应小于墙长的 1/5且不应小于700；若墙垛长不足上述长度时，则伸入墙内长度等于墙垛长, 且末端弯直钩4.砌体填充墙与梁、墙柱连接:(1)砌体填充墙长<5m时顶部拉结详03ZG003-1第36页详图 2（即墙顶部砌斜砖，斜砖部分砂浆饱满，逐块挟紧）；(2)砌体填充墙长≥5m时详03ZG003-1第36页说明3；(3)砌体填充墙净高>4.0m时设拉梁详03ZG003-1第36页详图 1 ,砌体填充墙长>2倍墙高时设构造柱详03ZG003-1第36页详图 1 (柱纵筋：4Φ12,箍筋：φ6@200）.5.当洞口≥2.1M时洞口两侧及悬墙墙端应加设构造柱(柱纵筋：4Φ12；箍筋：φ6@200）构造做法详见图集03ZG003-1第36、37页。

框架工程二次结构砌筑施工方案

框架工程二次结构砌筑施工方案

框架工程二次结构砌筑施工方案框架工程的二次结构是指房屋或建筑的主体结构完成后，进行的墙体砌筑、地面铺设、天花板安装以及其他内部构件的施工工作。

这些工作是建筑的重要组成部分，直接关系到建筑物的质量和使用寿命。

以下是框架工程二次结构砌筑施工方案的详细内容。

1.施工准备1.1.方案编制：根据设计图纸和相关技术规范，编制施工方案；1.2.材料准备：准备好所需要的砂浆、砖块、钢筋、水泥等建筑材料；1.3.机械设备准备：准备好搅拌机、吊篮、固定脚手架等施工机械设备；1.4.物料储存：将建筑材料储存在合适的地方，防止受潮和损坏。

2.墙体砌筑工程2.1.图纸定位：根据设计图纸确定墙体的位置，并在地面上进行标记；2.2.固定脚手架：将固定脚手架搭设在墙体周围，确保施工安全；2.3.砌筑墙体：按照砖砌工艺，使用砂浆和砖块进行墙体砌筑，保持水平和垂直；2.4.吸水养护：对新砌的墙体进行充分的湿润养护，以提高墙体的强度；2.5.痕口处理：在砌筑过程中设置痕口，用于后续供电、通风、排水等管线的穿越。

3.地面铺设工程3.1.准备基底：清理地面，确保地面干净平整，便于铺设；3.2.铺设隔离层：在地面上铺设隔离层，防止地面潮湿渗水影响地板使用；3.3.砂浆找平：在隔离层上使用砂浆进行找平，使地面平整；3.4.地砖铺贴：按照设计要求，使用胶水将地砖铺贴在地面上，并注意保持砖与砖之间的间隙；3.5.清理、打磨：等待地砖胶水干燥后，清理地面，并对地砖进行打磨。

4.天花板安装工程4.1.选择合适的材料：根据设计要求，选择适合的天花板材料，如石膏板、吊顶、木板等；4.2.精确测量：根据房间尺寸，精确测量需要安装天花板的面积；4.3.安装支架：使用金属悬挂件或木制支架，将天花板固定在主体结构上；4.4.安装天花板材料：将天花板材料安装在支架上，确保安全和稳固；4.5.进行拼接和装饰：根据需要，对天花板进行拼接和装饰，以达到设计要求。

除了墙体砌筑、地面铺设和天花板安装，还有一些其他的二次结构砌筑施工工作，如门窗安装、装修、管道敷设等，根据具体情况进行施工。
