压应力分散型扩大头旋喷锚杆及其回收技术

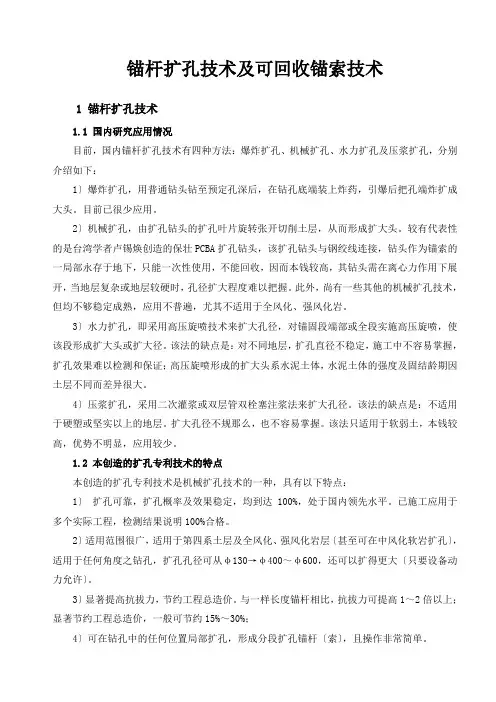

锚杆扩孔技术及可回收锚索技术1 锚杆扩孔技术1.1 国内研究应用情况目前，国内锚杆扩孔技术有四种方法：爆炸扩孔、机械扩孔、水力扩孔及压浆扩孔，分别介绍如下：1〕爆炸扩孔，用普通钻头钻至预定孔深后，在钻孔底端装上炸药，引爆后把孔端炸扩成大头。

目前已很少应用。

2〕机械扩孔，由扩孔钻头的扩孔叶片旋转张开切削土层，从而形成扩大头。

较有代表性的是台湾学者卢锡焕创造的保壮PCBA扩孔钻头，该扩孔钻头与钢绞线连接，钻头作为锚索的一局部永存于地下，只能一次性使用，不能回收，因而本钱较高，其钻头需在离心力作用下展开，当地层复杂或地层较硬时，孔径扩大程度难以把握。

此外，尚有一些其他的机械扩孔技术，但均不够稳定成熟，应用不普遍，尤其不适用于全风化、强风化岩。

3〕水力扩孔，即采用高压旋喷技术来扩大孔径，对锚固段端部或全段实施高压旋喷，使该段形成扩大头或扩大径。

该法的缺点是：对不同地层，扩孔直径不稳定，施工中不容易掌握，扩孔效果难以检测和保证；高压旋喷形成的扩大头系水泥土体，水泥土体的强度及固结龄期因土层不同而差异很大。

4〕压浆扩孔，采用二次灌浆或双层管双栓塞注浆法来扩大孔径。

该法的缺点是：不适用于硬塑或坚实以上的地层。

扩大孔径不规那么，也不容易掌握。

该法只适用于软弱土，本钱较高，优势不明显，应用较少。

1.2 本创造的扩孔专利技术的特点本创造的扩孔专利技术是机械扩孔技术的一种，具有以下特点：1〕扩孔可靠，扩孔概率及效果稳定，均到达100%，处于国内领先水平。

已施工应用于多个实际工程，检测结果说明100%合格。

2〕适用范围很广，适用于第四系土层及全风化、强风化岩层〔甚至可在中风化软岩扩孔〕，适用于任何角度之钻孔，扩孔孔径可从φ130→φ400～φ600，还可以扩得更大〔只要设备动力允许〕。

3〕显著提高抗拔力，节约工程总造价。

与一样长度锚杆相比，抗拔力可提高1～2倍以上；显著节约工程总造价，一般可节约15%～30%；4〕可在钻孔中的任何位置局部扩孔，形成分段扩孔锚杆〔索〕，且操作非常简单。

1 引言在传统的桩(墙)锚支护技术中，随着基础深度的增加，支护结构受力增加，锚杆的设计长度随之增加，但当锚杆长度超过一定范围后，锚杆锚固体的磨擦阻力不能有效发挥，造成锚杆长度的增加与锚固力的增加不成正比，既不合理也不经济。

此外，由于城市建造越来越密集，周边环境越来越复杂，锚杆的长度也受到了一定的限制。

工程技术人员为了解决上述难题，在传统预应力锚杆基础上研究开辟出高压喷射扩大头锚杆，这种锚杆抗拔力高、位移小、质量稳定、可靠性高且较经济。

高压喷射扩大头锚杆是以普通锚杆为基础，对锚孔底部一定长度范围内的锚孔外土体采用清水和水泥浆或者水泥浆进行高压喷射切割扩大注浆，在锚孔内采用水泥浆灌注，形成具有较大直径的圆柱形水泥土锚固体的锚杆(见图 1)。

图 1 扩大头锚杆示意图2 高压喷射扩孔形成方法及其特点2.1 高压喷射扩孔形成方法高压喷射扩孔是将特殊的喷嘴放于扩大头的设计部位，高压泵产生的高压液体通过喷嘴形成高压喷射流束切割土体形成扩孔，再用水泥浆置换泥浆充填整个土体空腔，从而形成锚杆的扩大头。

应用时可根据现场试验和设计承载力要求，采用以下概念和工艺：2.1.1 分序扩孔根据现场土质条件和锚杆扩大头设计参数，进行喷水、喷水泥浆的分序扩孔，提高了喷射流束切割土体的效率。

并且还可以采用多遍分序扩孔，逐渐加大扩大头的直径。

2.1.2“软”搅拌采用水进行喷射扩孔完成后，即将用水泥浆(水灰比1.0~1.5)进行高压旋转喷射。

水泥浆所形成的喷射流束像软的搅拌叶片一样，把砂浆搅动起来使之与水泥浆混合，使砂浆成为水泥浆的“骨料”，提高浆体的强度。

2.1.3 彻底置换扩孔完成后，再行高压注浆置换，以确保水泥浆能彻底将泥浆置换出来，保证扩大头锚固体的强度。

2.1.4 二次注浆：在砂卵石层和地下水流动较大的地方，在扩大头内进行高浓度的二次注浆，必要时可加适量速凝剂。

2.1.5 充填砂浆：在锚杆扩大头直径大、抗拔力高的情况下，锚杆杆体与扩大头锚固体之间的咬合力将成为影响抗拔力的一个薄弱环节。

可回收预应力锚杆（索）作用机理及适用性研究可回收预应力锚杆（索）作用机理及适用性研究引言：随着城市化进程的加快，建筑结构越来越高、越来越大，预应力技术被广泛应用于各类建筑物和桥梁中，以增强其承载能力和耐久性。

在预应力技术中，可回收预应力锚杆（索）成为一种重要的束缚材料，其作用机理及适用性备受关注。

本文将探讨可回收预应力锚杆（索）的作用机理，并分析其在不同工程项目中的适用性。

一、作用机理：可回收预应力锚杆（索）是一种将预应力力引入混凝土结构的材料，其作用机理主要有以下几点：1. 优化受力分布：可回收预应力锚杆（索）通过提供额外的张拉力，使得混凝土结构的受力分布更加均匀。

由于锚杆（索）的拉力作用，混凝土结构的整体承载能力得到提升。

2. 控制结构变形：可回收预应力锚杆（索）通过对混凝土结构施加预应力，使其受压变形降低。

预应力力的引入可抵消混凝土结构在自重和外载荷作用下产生的变形，从而减小结构变形，提高结构的稳定性和耐久性。

3. 提高结构刚度：可回收预应力锚杆（索）的预应力力对混凝土结构起到加固的作用，大大提高了结构的刚度和抗弯能力。

通过引入预应力力，可减小结构的自重和外载荷引起的挠度，从而使结构更加稳定。

二、适用性研究：可回收预应力锚杆（索）的适用性研究主要包括以下几个方面： 1. 工程项目类型：可回收预应力锚杆（索）适用于各类建筑物和桥梁工程项目。

例如，高层建筑、大型地下工程、天桥和高速公路桥梁等。

可回收预应力锚杆（索）的使用可大大提高这些工程项目的结构强度、刚度和耐久性。

2. 工程材料：可回收预应力锚杆（索）适用于各类混凝土和钢筋材料。

通过调整和优化预应力力的大小和分布，可回收预应力锚杆（索）可满足不同工程项目对于结构材料的需求。

3. 建筑环境：可回收预应力锚杆（索）在不同的建筑环境中均有良好的适应性。

无论是在寒冷的地区，还是在潮湿的地下工程中，可回收预应力锚杆（索）都能保持其良好的力学性能和耐久性。

压力分散“U”型可回收锚索施工工法压力分散“U”型可回收锚索施工工法是一种应用广泛的施工工法，在土木工程领域得到了广泛的应用。

本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面对该工法进行详细介绍。

一、前言压力分散“U”型可回收锚索施工工法是一种在土木工程中常见的施工工法，通过使用特殊的锚索材料和设备，能够有效分散结构物的荷载，提高结构的稳定性和安全性。

该工法在实际工程中已经得到了广泛的应用，并取得了良好的效果。

二、工法特点1. 压力分散：通过采用“U”型可回收锚索材料，在施工过程中能够有效将结构物的荷载压力分散到周围土体中，降低了结构的荷载集中度，提高了结构的稳定性。

2. 可回收性：施工工法采用了可回收的锚索材料，在工程竣工后能够将锚索材料进行回收，节约了材料资源，并减少了对环境的污染。

3. 经济性：采用该工法可以有效降低工程成本，相比传统的施工工法，使用的材料和设备数量较少，减少了施工的时间和人力成本。

三、适应范围该工法适用于各种土木工程中，特别是在需要分散荷载、提高结构稳定性的项目中应用更为广泛。

例如桥梁、大型建筑物的基础加固等领域。

四、工艺原理施工工法与实际工程之间的联系主要体现在以下方面：1. 提前安排施工流程：在施工前需要仔细计算结构的荷载分布情况，并安排施工流程，确定每个阶段的具体施工措施。

2. 选择合适的锚索材料和设备：根据实际工程情况，选择合适的锚索材料和设备，确保施工过程的顺利进行。

3.采取适当的技术措施：在施工过程中，根据实际情况采取适当的技术措施，确保施工的质量和安全。

五、施工工艺1. 施工准备阶段：包括场地勘测、设计方案制定等。

2. 锚孔预埋阶段：根据设计要求，在结构体内预先埋设锚孔，为后续的锚索施工做好准备。

3. 锚索安装阶段：将锚索材料穿过锚孔，通过拉力机构进行张拉，同时采取相应的锚固措施，确保锚索的稳定性。
