CASS绘图命令

南方CASS绘图的快捷命令A——画弧（arc）AA——给实体加地物名B——自由连接C——画圆（circle）CP——拷贝（copy）D——绘制电力线DD——通用绘图命令E——删除（erase）F——图形复制FF——绘制多点房屋G——绘制高程点H——线型换向I——绘制道路J——复合线连接K——绘制陡坎KK——查询坎高L——画直线（line）LA——设置图层（layer）LT——设置线型（linetype）M——移动（move）N——批量拟合复合线O——批量修改复合线高P——屏幕移动（Pan）PE——复合线编辑（Pedit）PL——画复合线（pline）Q——直角纠正R——屏幕重画（Redraw）RR——符号重新生成S——加入实体属性SS——绘制四点房屋T——注记文字U——恢复V——查看实体属性W——绘制围墙WW——批量改变复合线宽X——多功能复合线XP——绘制自然斜坡Y——复合线上加点Z——屏幕缩放（Zoom）TRIM――剪切线EXTEND—延伸线CASS其他blipmode——控制小十字标记(点击鼠标后的小雪花点)On=显示小十字标记，Off=不显示Regen——刷新屏幕，如陡坎物毛刺等符号不显示时局部放大再使用ADC, *ADCENTER（设计中心“Ctrl＋2”）CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式）<BR< p>COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）R, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式）PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令：PO, *POINT（点）L, *LINE（直线）X, 多功能复合线XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）H, *BHATCH（填充）3、修改命令：CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键 *ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角） <BR<p>PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）4、视窗缩放：P, *PAN（平移）Z＋空格＋空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z＋E, *显示全图5、尺寸标注：DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量)DDIM, 打开注记样式管理器（二）常用CTRL快捷键【CTRL】＋1*PROPERTIES(修改特性)【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三）常用功能键【F1】 *HELP（帮助）【F2】 *（文本窗口）【F3】 *OSNAP（对象捕捉）【F7】 *GRIP（栅格）【F8】 *ORTHO（正交）。

1.cass口令DD ——通用绘图命令A ——画弧（ARC）V ——查看实体属性C ——画圆（CIRCLE）S ——加入实体属性CP ——拷贝（COPY）F ——图形复制E ——删除（ERASE）RR ——符号重新生成L ——画直线（LINE）H ——线型换向PL ——画复合线（PLINE）KK ——查询坎高LA ——设置图层（LAYER）X ——多功能复合线LT ——设置线型（LINETYPE）B ——自由连接M ——移动（MOVE）AA ——给实体加地物名P ——屏幕移动（PAN）T ——注记文字Z ——屏幕缩放（ZOOM）FF ——绘制多点房屋R ——屏幕重画（REDRAW）SS ——绘制四点房屋PE ——复合线编辑（PEDIT）W ——绘制围墙K ——绘制陡坎XP ——绘制自然斜坡G ——绘制高程点D ——绘制电力线I ——绘制道路N ——批量拟合复合线O ——批量修改复合线高WW ——批量改变复合线宽Y ——复合线上加点J ——复合线连接Q ——直角纠正A——画弧（arc）AA——给实体加地物名B——自由连接C——画圆（circle）CP——拷贝（copy）D——绘制电力线DD——通用绘图命令E——删除（erase）F——图形复制FF——绘制多点房屋G——绘制高程点H——线型换向I——绘制道路J——复合线连接K——绘制陡坎KK——查询坎高L——画直线（line）LA——设置图层（layer）LT——设置线型（linetype）M——移动（move）N——批量拟合复合线O——批量修改复合线高P——屏幕移动（Pan）PE——复合线编辑（Pedit）PL——画复合线（pline）Q——直角纠正R——屏幕重画（Redraw）RR——符号重新生成S——加入实体属性SS——绘制四点房屋T——注记文字U——恢复V——查看实体属性W——绘制围墙WW——批量改变复合线宽X——多功能复合线XP——绘制自然斜坡Y——复合线上加点Z——屏幕缩放（Zoom）TRIM――剪切线EXTEND—延伸线2.CASS其他blipmode——控制小十字标记(点击鼠标后的小雪花点)On=显示小十字标记，Off=不显示Regen——刷新屏幕，如陡坎物毛刺等符号不显示时局部放大再使用电脑其他：F1……帮助F2……重命名F3……搜索F4……地址栏F5……刷新F7……插入光标F10……菜单栏F11……最大ADC, *ADCENTER（设计中心“Ctrl＋2”）CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式）<BR< p>COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）R, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式）PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令：PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）H, *BHATCH（填充）3、修改命令：CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键*ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角）<BR< p> AutoCAD 2000快捷命令的使用PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）4、视窗缩放：P, *PAN（平移）Z＋空格＋空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z＋E, *显示全图5、尺寸标注：DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量) （1)常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（2)常用功能键【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*GRIP（栅格）【F8】*ORTHO（正交）这些都是CASS里帮助都有的命令,以下说的是在绘图过程中经常遇到的问题1.有时候在画电线通讯线时只想画电杆而不想画电线,但它们又是一个整体,若要炸开在删的电杆就会变成白色,而失去了原有的属性,这时你只要打开文件菜单--CASS6.1参数配置把电杆是否连线选择"否"就行了,这时在画电杆之间就只是一个白线相连了,这条白线是骨架线,它是删不掉的,若不想要它,只要把骨架线的图层(ASSIST)关掉就行了,它在打印时候是打不出来的.2.有时候我们打开画过的图形时陡坎只显示直线,先用regen命令重新生成一下,要是还不行,打开特性管理器,找到线形生成选项,选择启用就行了.3.当用CASS打开其它软件做的图形时需要加入CASS环境才能运行.此命令在文件菜单下.4.当测量的某个地区陡坎很多,在绘等高线时先择考虑坎高就很容易画等高线了.5.MBUTTOMPAN是CAD的一个系统变量,当值为1时按助滚动轮是平移.当值为0时出现捕捉.6.当几条线重全在一起时,按助CTRL健可在几条线间循环选择.7.用BLIPMODE命令可以消除在点鼠标时在屏幕上产生的交叉点.8. REDRAW命令.可刷新图形屏幕把多余一些标记点去掉保持图开的清洁.9 !号的使用用一条线，选中夹点后可用！＋数字的方式（如：！10 ）使其伸长或缩短相应的长度。

南方cass快捷键命令大全之吉白夕凡创作A ——画弧（ARC）AA ——给实体加地物名B ——自由连接C ——画圆（CIRCLE）COPYCLIP——从分歧窗口复制局部CP ——拷贝（COPY）D ——绘制电力线DD ——通用绘图命令DDPTYPE——改变点形状E ——删除（ERASE）F ——图形复制FF ——绘制多点房屋G ——绘制高程点H ——线型换向I ——绘制道路J ——复合线连接K ——绘制陡坎KK ——查询坎高L ——画直线（LINE）LA ——设置图层（LAYER）LT ——设置线型（LINETYPE）M ——移动（MOVE）N ——批量拟合复合线O ——批量修改复合线高P ——屏幕移动（PAN）PASTEORIG——在分歧窗口粘贴PE ——复合线编辑（PEDIT）PL ——画复合线（PLINE）PLOT——打印设置PURGE——清理层Q ——直角纠正R ——屏幕重画（REDRAW）REGEN——重新生成RR ——符号重新生成S ——加入实体属性SS ——绘制四点房屋T ——注记文字TR——打断V ——检查实体属性W ——绘制围墙WW ——批量改变复合线宽X ——多功能复合线XP ——绘制自然斜坡Y ——复合线上加点Z ——屏幕缩放（ZOOM）附：罕见的快捷命令（一）字母类1、对象特性ADC, *ADCENTER（设计中心“Ctrl＋2”）CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式） <BR< p>COL, *COLOR（设置颜色）LA, *LAYER（图层操纵）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（鸿沟创建，包含创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）R, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕获栅格）DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕获模式）PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令：PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（拔出块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）H, *BHATCH（填充）3、修改命令：CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键 *ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角） <BR< p> PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）4、视窗缩放：P, *PAN（平移）Z＋空格＋空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z＋E, *显示全图5、尺寸标注：DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量) （二）经常使用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保管文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕获）【CTRL】＋F *OSNAP（对象捕获）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三）经常使用功能键【F1】 *HELP（帮忙）【F2】 *（文本窗口）【F3】 *OSNAP（对象捕获）【F7】 *GRIP（栅格）【F8】 *ORTHO（正交）。

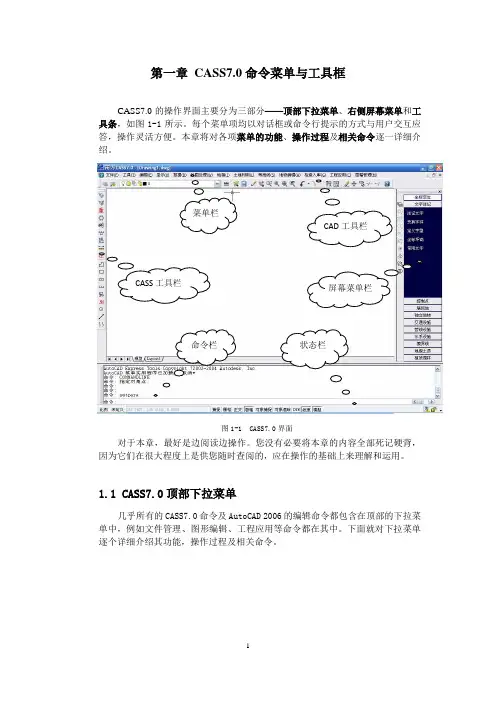

第一章 CASS7.0命令菜单与工具框CASS7.0的操作界面主要分为三部分——顶部下拉菜单、右侧屏幕菜单和工具条，如图1-1所示。

每个菜单项均以对话框或命令行提示的方式与用户交互应答，操作灵活方便。

本章将对各项菜单的功能、操作过程及相关命令逐一详细介绍。

图1-1 CASS7.0界面对于本章，最好是边阅读边操作。

您没有必要将本章的内容全部死记硬背，因为它们在很大程度上是供您随时查阅的，应在操作的基础上来理解和运用。

1.1 CASS7.0顶部下拉菜单几乎所有的CASS7.0命令及AutoCAD 2006的编辑命令都包含在顶部的下拉菜单中，例如文件管理、图形编辑、工程应用等命令都在其中。

下面就对下拉菜单逐个详细介绍其功能，操作过程及相关命令。

菜单栏 CASS 工具栏 CAD 工具栏屏幕菜单栏命令栏 状态栏1.1.1文件图1-2 文件菜单本菜单主要用于控制文件的输入、输出，对整个系统的运行环境进行修改设定。

1．新建图形文件…功能：建立一个新的绘图文件。

操作过程：左键点取本菜单项，然后看命令区。

提示：输入样板文件名[无（.）]<acadiso.dwt>: 输入样板名。

其中，acadiso.dwt即为CASS7.0的样板文件，调用后便将CASS7.0所需的图块、图层、线型等载入。

直接回车便可调用。

若需要自定义样板，输入所指样板名后回车即可。

输入“．”后回车则不调用任何样板而新建一个空文件。

【样板】：即模板，它包含了预先准备好的设置，设置中包括绘图的尺寸、单位类型、图层、线形及其他内容。

使用样板可避免每次重复基本设置和绘图，快速地得到一个标准的绘图环境，大大节省工作时间。

2．打开已有图形…功能：打开已有的图形文件。

会弹出一对话框，如图1-3所示。

在文件名一栏中输入要打开的文件名，然后点击“打开”键即可。

在文件类型栏中可根据需要选择“dwg”、“dxf”、“dwt”等文件类型。

图1-3 打开已有图形对话框3．图形存盘…功能：将当前图形保存下来。
