低碳时代广汽丰田油电混合动力凯美瑞作者：李元来源：《汽车与运动》2010年第04期从13年前，丰田生产并销售了世界上第一辆混合动力车——普瑞斯，从此开始不断提升自己的环保理念，并不断扩大其车型阵容。
如今，凯美瑞也步入混合动力的殿堂。
丰田汽车可谓是环保汽车的先行者，十几年来丰田混合动力车，包括旗下的雷克萨斯品牌，共在全球销售了220万台。
在全球消费者中建立了良好的客户基础。
混合动力但不牺牲动能今年广汽丰田在混合动力车方面，又为丰田家族再添新丁。
这也是广汽丰田首次生产混合动力车型。
凯美瑞是丰田的看家车型，一直受到各界的广泛好评，也曾经是北美年度最佳车型。
广汽丰田此次就是将新一代油电混合动力系统，植入了2010款凯美瑞之中使该车型更加耀眼。
新一代油电混合动力系统THS-Ⅱ，是在“Hybrid Synergy Drive(混合动力协同驱动)”的理念下开发的，通过一套行星齿轮组将两组电机良好的搭配，既保证了动力的输出又兼顾了优良的环保品质。
通过这一套先进的驱动系统，混合动力凯美瑞可以使发动机和电动机同时工作，保证了车辆的强劲动力，使其综合功率可高达140kW。
这种高功率输出完全可以与一台中级性能车媲美，强大的动力输出使得混合动力凯美瑞的0～100km／h加速性达到了9.5秒，这一项指标也不会输给同级别的任何一款燃油汽车。
节能才是硬道理因为采用了油电混合动力协同驱动的方式，这款凯美瑞的油耗也是相当得低。
THS-Ⅱ系统可以通过行星齿轮，将发电机与电动机和燃油发动机良好而精确地加以配合。
在启动和低负荷低速行驶时，凯美瑞可以完全使用电能驱动，而在正常行驶时，使用B挡的时候发动机和电动机同时工作驱动车辆，在减速和制动时发电机会将惯性产生的动能收集起来储存在蓄电池中以便使用。
这种驱动行驶可以使能源得到充分的利用，从而达到节能的效果。
经过广汽丰田测试90km／h等效油耗是5.4L／100km，而城市综合油耗仅为6.0L／100km。
一．研究背景和发展进程石油资源短缺与环境恶化问题成为传统汽车的发展瓶颈，为了解决这种问题，近年来将节能技术应用在汽车上成为研究的热点。
除了对发动机本身进行节能的研究外，各汽车企业也开始致力于对新能源汽车的开发。
于是，各样的新能源汽车应运而生，特别是混合动力汽车（Hybrid Electric Vehicle，HEV）出现。
HEV 是指拥有两种不同动力源的汽车，汽车在不同行驶工况下使这两种动力源分别单独驱动或者联合驱动整车。
两种动力源的组合主要是，电能和燃油或者天然气和燃油的组合。
作为由传统车向纯电动过渡的中间车型，油电混合动力汽车利用电能的低成本和无污染的优势来减少燃油消耗和尾气排放，从而实现节油和环保的目的。
并且这种车型还可以制动能量回收，将车辆减速或制动时的机械能转变为电能存储在电池中。
90 年代以来，混合动力汽车（HEV）的开发在许多发达国家（美、欧、日等）中受到高度重视，并取得了重大的进展。
1997 年丰田公司推出Prius 并在市场上热销，目前Prius 也成为比较成功且已经产业化的混合动力汽车。
Prius 采用的是行星齿轮机构结合双电机所构成的动力总成系统。
这种混合动力系统也称为功率分流式混合动力系统。
Prius 这套动力总成系统构型特点决定了发动机工作点控制自由整车控制技术[6]，使Prius 燃油量最大节省50%，达到超低排放水平。
第三代Prius 的混合动力系统是由双行星排加两个电机所构成的，这种构型通过后排的减速增扭使汽车动力性能得到大幅度提升。
通用公司的双模技术也是比较成功的功率分流式混合动力系统，相比于丰田公司的单模系统，双模系统可以匹配较小的电机并在系统效率上具有优势。
这两种系列的功率分流式混合动力系统各有千秋，并将功率分流式HEV 的技术研究推向世界前沿。
依据动力源的能量耦合方式，可将混合动力汽车分为三类：串联混合汽车、并联混合动力汽车和混联混合动力汽车。
串联混合动力汽车串联式混合动力汽车的结构图如图1.1 所示。
TOYOTA
广汽丰田雷凌双擎
1.8H尊享版
外观设计只是雷凌
与卡罗拉的表面区别，在动态质感方面，两款车也不尽相同。
前部整洁开阔。
同时中控台部分的线条应用和设计元素也相对比较简单。
对称式设计和不规则线条的应用是对保守和潮流审美的中和和妥协，朴素中带着简约之美。
作为一款突出实用性的紧凑级产品，雷凌在空间设计方面也是很到位的，2 700 mm 轴距打造的后排ECO 模式可以最大程度降低燃油的不必要消耗。
车等待时，电池组负责全车用电器的运作，力不足时发动机才会启动工作，果想要凌厉一些的加速，E-CVT 变速器流畅的动力传输一样可以使得雷凌的起步加速足够犀利。
其实，1广汽丰田雷凌双擎日系车是燃油经济性的表率，
简洁化的设计思路没什么亮点，
也没什么毛病仪表盘样式传统，
但是信息很丰富多功能方向盘手感和功能性都不错E－CVT 变速器动力传输平顺后排空间在同级别中还是不错的1.8 L 发动机也是燃油经济性见长
1.2.3.4.5.6.
56。
1997年发动机最大功率世界最低的耗油量 3.6L/100km电动机最大功率43kW/4000 r.p.m 30kW/940-2000 r.p.m进化发动机最大功率世界最低的耗油量 3.2L/100km小规模改款，大幅度提高系统效率2000年电动机最大功率53kW/4500 r.p.m 33kW/1040-5600 r.p.m尽享飞越激情引导时尚潮流置身舒适空间掌握领先科技新款PRIUS普锐斯诞生2003发动机最大功率世界最低的耗油量 2.8L/100km电动机最大功率57kW/5000 r.p.m 50kW/1200-1540 r.p.m行驶行驶环保环保外观外观装备装备2005年，首次在日本以外生产——中国PRIUS普锐斯诞生！中国市场通常的商品体系1000cc 级别1500cc 级别2000cc 级别3000cc 级别PRIUS 普锐斯油耗动力自第一代PRIUS上市到现在为止，在日本、欧洲、北美、澳大利亚及其它地区的总销售量，已经达到45万辆左右。
富有高级感的外观·整体组合满载最尖端的技术功能作为环保领域的旗舰车型，体现无与伦比的环境保护性能通过『丰田油电混合动力系统』, 充分体会驾驶本身带来的乐趣POINTPOINTPOINTPOINTPOINT12345<外形尺寸><底盘>规格配备表<发动机>发动机型号 型式 发动机排气量 cc1NZ-FXE 1.5L（丰田混合动力专用） 双凸轮轴 VVT-iL4 16V 1497最大功率（SAE 净值）kW/rpm57/5000最大扭矩（SAE 净值）N·m/rpm115/4000燃油系统电子控制燃油喷射装置规格配备表<电动机>型式 最大功率 最大扭矩 kW/rpm N·m/rpm 同步交流电动机（永磁型） 50/1200—1540 400 / 0—1200<蓄电池>型式 模块数量 电压 V 密封Ni—MH（镍氢） 28 201.6先进的外观车前部前部外观 组合前大灯 发动机舱盖车侧面侧面外观 车门表面 车顶和车窗 15英寸的铝制轮车后部后部外观 后部产品标志 组合尾灯 后辅助窗先进的外观• 前部外观洋溢着未来气息的设计愈加明显。
目录摘要 .................................................................................. 错误!未定义书签。
第一章比亚迪唐双模混动系统概述 (3)1.1．比亚迪唐混动系统发展历程 (3)1.2．比亚迪唐改进版与丰田THS-II系统的比较 (5)第二章 DMⅡ改进版混动系统动力总成组成及原理 (7)2.1. BYD487ZQA 2.0TI汽油发动机 (8)2.1.1．双质量飞轮（DMF） (9)2.2. 前后电机 (11)2.3．六速湿式双离合变速箱6HDT45 (13)2.3.1．双离合器 (14)2.3.2. 发动机动力传递齿轮系 (15)2.3.3. 电机动力传递齿轮系 (17)2.4.4．混合动力传递齿轮系 (19)2.3.5. 充电齿轮系 (19)2.3.6. 电液控制模块 (20)2.4. 前后电机控制器总成 (22)2.4.1. 前电机控制器总成 (22)12.4.2. 后电机控制模块 (26)第三章DMⅡ改进版混动系统动力电池总成 (27)3.1 动力电池包 (27)3.1.1. 电池信息采集器及采样线 (29)3.1.2. 负极接触器 (30)3.1.3. 分压接触器 (32)3.1.4. 漏电传感器 (33)3.1.5. 正负极引出插孔及采样线接口 (33)3.2. 高压配电箱 (34)3.2.1. 高压配电箱内部构造及作用 (35)3.3. 电源管理控制系统 (36)第四章行车模式 (38)第五章总结 (43)参考文献 ............................................................................. 错误!未定义书签。
2第一章比亚迪唐双模混动系统概述1.1 比亚迪唐混动系统发展历程2015年1月，比亚迪•唐全新双模混动SUV（Plug in Hybrid Electric Vehicle，插电式）上市，该车应用的混合动力系统是在比亚迪DMⅡ代混动系统的基础上在后轴增加了一台电机，形成了三擎四驱双模的混合动力系统（下文统称DMⅡ改进版混动系统）。

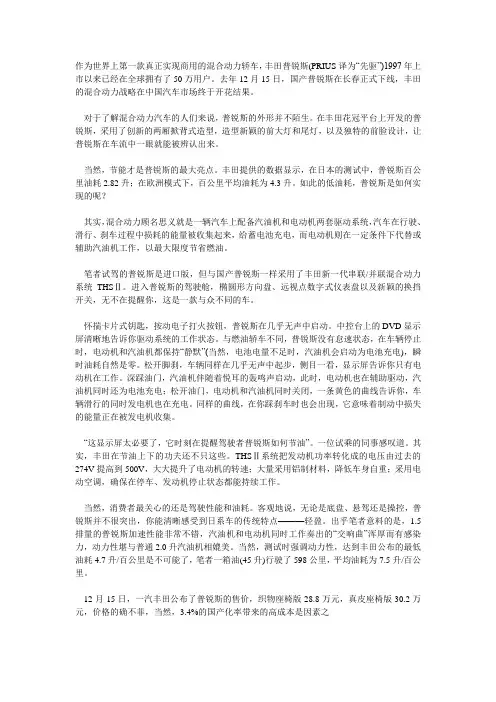

作为世界上第一款真正实现商用的混合动力轿车，丰田普锐斯(PRIUS译为“先驱”)1997年上市以来已经在全球拥有了50万用户。
去年12月15日，国产普锐斯在长春正式下线，丰田的混合动力战略在中国汽车市场终于开花结果。
对于了解混合动力汽车的人们来说，普锐斯的外形并不陌生。
在丰田花冠平台上开发的普锐斯，采用了创新的两厢掀背式造型，造型新颖的前大灯和尾灯，以及独特的前脸设计，让普锐斯在车流中一眼就能被辨认出来。
当然，节能才是普锐斯的最大亮点。
丰田提供的数据显示，在日本的测试中，普锐斯百公里油耗2.82升；在欧洲模式下，百公里平均油耗为4.3升。
如此的低油耗，普锐斯是如何实现的呢？其实，混合动力顾名思义就是一辆汽车上配备汽油机和电动机两套驱动系统，汽车在行驶、滑行、刹车过程中损耗的能量被收集起来，给蓄电池充电，而电动机则在一定条件下代替或辅助汽油机工作，以最大限度节省燃油。
笔者试驾的普锐斯是进口版，但与国产普锐斯一样采用了丰田新一代串联/并联混合动力系统THSⅡ。
进入普锐斯的驾驶舱，椭圆形方向盘、远视点数字式仪表盘以及新颖的换挡开关，无不在提醒你，这是一款与众不同的车。
怀揣卡片式钥匙，按动电子打火按钮，普锐斯在几乎无声中启动。
中控台上的DVD显示屏清晰地告诉你驱动系统的工作状态。
与燃油轿车不同，普锐斯没有怠速状态，在车辆停止时，电动机和汽油机都保持“静默”(当然，电池电量不足时，汽油机会启动为电池充电)，瞬时油耗自然是零。
松开脚刹，车辆同样在几乎无声中起步，侧目一看，显示屏告诉你只有电动机在工作。
深踩油门，汽油机伴随着悦耳的轰鸣声启动，此时，电动机也在辅助驱动，汽油机同时还为电池充电；松开油门，电动机和汽油机同时关闭，一条黄色的曲线告诉你，车辆滑行的同时发电机也在充电。
同样的曲线，在你踩刹车时也会出现，它意味着制动中损失的能量正在被发电机收集。
“这显示屏太必要了，它时刻在提醒驾驶者普锐斯如何节油”。
一位试乘的同事感叹道。
国内外12款专用混合动力变速箱结构原理介绍和优缺点分析01大陆公司成本优化DHT大陆公司做了一个简单专用混合动力变速器的结构、功能和成本分析，给定发动机和电动机不同的挡位数，对比功能和成本，选出大陆公司的优先方案。
下图是相应的结构，前面数字表示发动机（ICE）和电动机（ED）的挡位数，电动机数字0表示电动机与汽车驱动轴以一个传动比固定相连，1表示电动机有一个传动比，但可以挂空挡。
大陆公司DHT几种结构分析大陆最后选出自己的优化方案是发动机4挡，电动机固定挡（4(ICE)+0(ED)），另外要配置一个高压的启动发电动机（HV-SG）。
02舍弗勒P2-DHCVT专用混合动力无级变速器舍弗勒的P2-PHEV-DHCVT，可以实现纯电、P2混合动力及纯发动机驱动，后退挡靠电动机实现，在无级变速单元（Variator）之后有个犬齿式离合器实现驻车充电功能。
下图显示了舍弗勒的P2-PHEV-DHCVT的原理和设计。
、图19 弗勒的P2-PHEV-DHCVT的原理和设计（来源：CTI2016 Luk）通过变速器一些设计变化，增加一套双离合器，可以进一步实现P2/P3的混合电力驱动，以提高电驱动里程和混合动力驾驶性能。
下图显示了舍弗勒的P2/3-PHEV-DHCVT的原理和设计。
舍弗勒的P2/3-PHEV-DHCVT的原理和设计03AVL公司八模式混合动力系统8mode-DHTAVL的第二代DHT，即Future Hybrid 8-Mode 未来八模式混合动力系统，基于传统自动变速器AT集成电动机而成，它采用了两个离合器和两个制动器、一个Ravigneaux（拉威挪式）行星齿轮结构。
下图显示其原理结构特点。
AVL的八模式混合动力DHT其可以有八种运行模式，即5挡混合电力驱动模式，两挡纯电驱动模式，以及eCVT（电动无级传动）模式，驻车充电模式。
混合动力以及纯电驱动模式可以很好的利用发动机和电动机的动力源，根据不同的汽车工况优化其工作点，实现油耗和驾驶性能的改善。

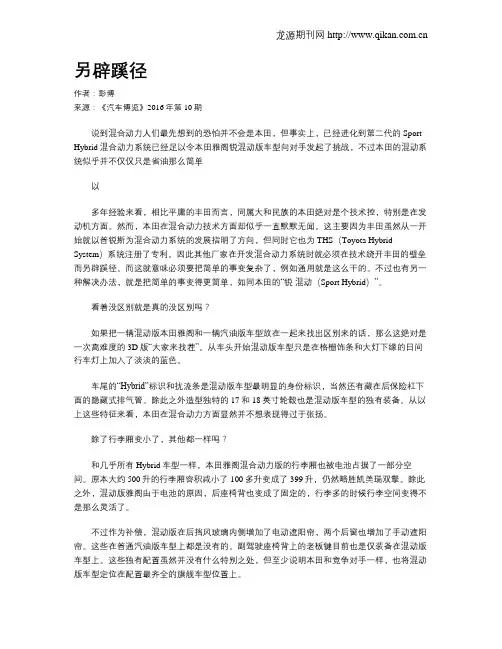

另辟蹊径作者：彭博来源：《汽车博览》2016年第10期说到混合动力人们最先想到的恐怕并不会是本田，但事实上，已经进化到第二代的Sport Hybrid混合动力系统已经足以令本田雅阁锐混动版车型向对手发起了挑战，不过本田的混动系统似乎并不仅仅只是省油那么简单以多年经验来看，相比平庸的丰田而言，同属大和民族的本田绝对是个技术控，特别是在发动机方面。
