最新混合动力系统(部件)THS-3

丰田普锐斯混合动力汽车构造与维修学习目标1. 了解丰田普锐斯混合动力汽车性能2. 认识THS、变速驱动桥、发动机系统、制动系统和起动系统的结构3. 掌握这些系统的运行模式和工作原理，熟悉诊断流程和方法。

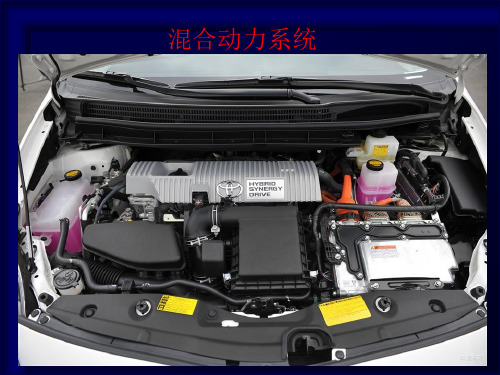

普锐斯混合动力系统组成及运行模式一、概述丰田混合动力汽车的核心技术是丰田混合动力系统（THS-I），它结合了汽油发动机和电机两种动力，通过并联或串联相结合的方式进行工作，以达到良好的动力性、经济性和低排放效果。

2003 年，丰田公司推出了第二代丰田混合动力系统（THS-II），该系统运用在普锐斯和凯美瑞等混合动力车型上。

另外，它采用了由大功率混合动力汽车蓄电池（额定电压为直流201.6V，简称为“HV 蓄电池”）和可将系统工作电压升至最高电压（直流 500V）的增压转换器组成的变压系统。

（1）优良的行驶性能丰田混合动力系统 II（THS-II）采用了由可将工作电压升至最高电压（直流 500V）的增压转换器组成的变压系统，可在高压下驱动电动机一发电机 1（MG1）和电动机一发电机 2（MG2），并以较小电流将与供电相关的电气损耗降到最低。

因此，可以使 MG1 和 MG2 高转速、大功率工作。

通过高转速、大功率 MG2 和高效 1NZ-FXE 发动机的协同作用，达到较高水平的驱动力，使车辆获得优良的行驶性能。

（2）良好的燃油经济性THS-II 通过优化MG2 的内部结构获得高水平的再生能力，从而实现良好的燃油经济性。

THS-II 车辆怠速运转时，发动机停止工作，并在发动机工作效率不良的情况下尽量停止发动机工作，车辆此时仅使用 MG2 来工作。

在发动机工作效率良好的情况下，发动机在发电的同时，使用 MG1 驱动车辆。

因此，该系统以高效的方式影响驱动能量的输入一输出控制，以实现良好的燃油经济性。

THS- Ⅱ车辆减速时，前轮的动能被回收并转换为电能，通过 MG2 对 HV 蓄电池再充电。

（3）低排放 THS-II 车辆怠速运转时，发动机停止工作，并在发动机工作效率不良的情况下尽量停止发动机工作，车辆此时仅使用 MG2 来工作，实现发动机尾气的零排放。

丰田普锐斯混合动力汽车构造与维修学习目标1. 了解丰田普锐斯混合动力汽车性能2. 认识THS、变速驱动桥、发动机系统、制动系统和起动系统的结构3. 掌握这些系统的运行模式和工作原理，熟悉诊断流程和方法。

普锐斯混合动力系统组成及运行模式一、概述丰田混合动力汽车的核心技术是丰田混合动力系统（THS-I），它结合了汽油发动机和电机两种动力，通过并联或串联相结合的方式进行工作，以达到良好的动力性、经济性和低排放效果。

2003 年，丰田公司推出了第二代丰田混合动力系统（THS-II），该系统运用在普锐斯和凯美瑞等混合动力车型上。

另外，它采用了由大功率混合动力汽车蓄电池（额定电压为直流201.6V，简称为“HV 蓄电池”）和可将系统工作电压升至最高电压（直流 500V）的增压转换器组成的变压系统。

（1）优良的行驶性能丰田混合动力系统 II（THS-II）采用了由可将工作电压升至最高电压（直流 500V）的增压转换器组成的变压系统，可在高压下驱动电动机一发电机 1（MG1）和电动机一发电机 2（MG2），并以较小电流将与供电相关的电气损耗降到最低。

因此，可以使 MG1 和 MG2 高转速、大功率工作。

通过高转速、大功率 MG2 和高效 1NZ-FXE 发动机的协同作用，达到较高水平的驱动力，使车辆获得优良的行驶性能。

（2）良好的燃油经济性THS-II 通过优化MG2 的内部结构获得高水平的再生能力，从而实现良好的燃油经济性。

THS-II 车辆怠速运转时，发动机停止工作，并在发动机工作效率不良的情况下尽量停止发动机工作，车辆此时仅使用 MG2 来工作。

在发动机工作效率良好的情况下，发动机在发电的同时，使用 MG1 驱动车辆。

因此，该系统以高效的方式影响驱动能量的输入一输出控制，以实现良好的燃油经济性。

THS- Ⅱ车辆减速时，前轮的动能被回收并转换为电能，通过 MG2 对 HV 蓄电池再充电。

（3）低排放 THS-II 车辆怠速运转时，发动机停止工作，并在发动机工作效率不良的情况下尽量停止发动机工作，车辆此时仅使用 MG2 来工作，实现发动机尾气的零排放。

新能源结业论文设计成员:摘要混合动力在中国将进入一个崭新的时机。

丰田和本田正在跃跃欲试将混动国产化，混动将跨入一个快速发展的阶段。

另外随着混动的发展，各家都在发展插电式，其实就是通过外置电源直接对汽车内置电池进行充电，对于短途代步有很大的帮助。

混合动力是燃油向电动过渡的一个方面，其中发动机、电池、电动机，任何一个动力驱动方式都可以单独发展。

偏重电池发展，厂家便可以制作纯电动；偏重电动机发展，厂商可以制作混合动力、高功率性能车型。

关键词：混合动力；新技术；政策Abstract:Hybrid in China will enter a new time. Toyota and Honda are hybrid localization will itch for a try, hybrid will enter a stage of rapid development. Also with the development of hybrid, each in the development of plug-in, in fact, is a external power supply directly to the car built-in battery charging, for short distance transport is of great help.Hybrid is one aspect of the transition from the fuel to the electric power. The engine, battery, electric motor, any power driven way can be developed independently. Emphasis on battery development, manufacturers can produce pure electric; emphasis on the development of electric motors, manufacturers can produce hybrid, high power performance models.Keywords: hybrid power; new technology; policy丰田Prius混合动力电动汽车目录前言. . . . . . . . . . . . . . . . . . . . . 1汽车概况外观视图前部视图. . . . . . . . . . . . . . . . . . . . . 2 后部视图. . . . . . . . . . . . . . . . . . . . . 3 侧视图. . . . . . . . . . . . . . . . . . . . . 4 内部视图中控台. . . . . . . . . . . . . . . . . . . . . 5 内饰. . . . . . . . . . . . . . . . . . . . . 6汽车功能操作行驶前智能钥匙. . . . . . . . . . . . . . . . . . . . . 7 启动. . . . . . . . . . . . . . . . . . . . . 7 档位. . . . . . . . . . . . . . . . . . . . . 7 方向盘. . . . . . . . . . . . . . . . . . . . . 7 行驶中安全系统. . . . . . . . . . . . . . . . . . . . . 7 娱乐系统. . . . . . . . . . . . . . . . . . . . . 8 空调. . . . . . . . . . . . . . . . . . . . . 8 仪表盘. . . . . . . . . . . . . . . . . . . . . 8 电子控制. . . . . . . . . . . . . . . . . . . . . 8汽车硬件简介THS（混合动力系统）. . . . . . . . . . . . . . . . . 8 电池. . . . . . . . . . . . . . . . . . . . . 10 电机. . . . . . . . . . . . . . . . . . . . . 12 发动机. . . . . . . . . . . . . . . . . . . . . 12 变频器. . . . . . . . . . . . . . . . . . . . . 13 传动桥. . . . . . . . . . . . . . . . . . . . . 13 变速箱. . . . . . . . . . . . . . . . . . . . . 13总结. . . . . . . . . . . . . . . . . . . . . . 15 参考文献. . . . . . . . . . . . . . . . . . . . . . 16前言随着世界各国环境保护的措施越来越严格，混合动力车辆由于其节能、低排放等特点成为汽车研究与开发的一个重点，并已经开始商业化。

新能源汽车底盘技术习题答案项目一：新能源汽车基础知识1.世界上第一辆以电池为动力的电动汽车是由（B）打造的。

A.戴姆勒B.安德森C.加斯东D.凯特林2.与燃油汽车相比，电动汽车的优势包括（ABC）A.电动汽车能量转化效率高B.电动汽车终端无污染C.符合未来能源发展趋势D.续驶里程长3.以下汽车，不属于电动汽车的是（D）A混合动力汽车B纯电动汽车C燃料电池汽车D乙醇汽车4.纯电动汽车具有本身零排放，能量利用率高，结构简单，工作噪声小、电池寿命长、电池成本低等优点。

（×）5.新能源汽车一般可分为纯电动汽车（含太阳能汽车）、燃料电池汽车、混合动力汽车、氢能源动力汽车、其他新能源（如超级电容器、飞轮等高效储能器）汽车等。

（√）6.混合动力汽车的英文缩写是什么？（B）A.BEVB.HEVC.FCEVD.以上都不对7.底盘主要功能是支承整车质量，将发动机/电动机发出的动力传给驱动车轮，同时还要传递和承受路面作用于车轮的各种力和力矩，并缓和冲击、吸收振动，以保证汽车的舒适性，并能比较轻便和灵活地完成整车的转向及制动等操作。

（√）8.行驶系的作用包括（ABC）A.支撑整个车身B.接受传动系统的动力使汽车正常行驶C.缓冲减震D.制动9.电动汽车采用电动式动力转向系统，与现在越来越多地采用电动助力转向的燃油车没有什么差别。

（√）10.无论是传统内燃机汽车还是电动汽车，其驱动行驶原理是一样的。

当发动机/电动机通过传动系将动力（转矩）传给驱动轮时，牵引力最大值受驱动轮轮胎与地面的附着能力影响较大。

当牵引力增大到能克服车辆静止状态的最大阻力时，汽车便开始运动。

（√）项目二：变速驱动桥1.电动汽车的结构布置比较灵活，大体可分为两类:电机中央驱动形式和电动轮驱动形式。

（√）2.轮毂电机技术又被称为车轮外装电机技术，其最大特点就是将动力装置、传动装置和制动装置一并整合到轮毂内。

（×）3.纯电动汽车的结构与燃油汽车相比，主要增加了电力驱动控制系统，而取消了发动机，电力驱动控制系统由电力驱动主模块、车载电源模块和辅助模块三大部分组成。

2020/10·汽车维修与保养53xpert corpus2020年4月30日，2021款别克英朗车在前款车型Ecotec 双喷射(非传统意义的缸内喷射+进气歧管喷射，而是指每个汽缸采用两个喷油器的进气歧管协同喷射方式，这是增压发动机全球首次采用的上述双喷射方式)涡轮增压三缸1.3T发动机、6速手自一体变速器的动力总成基础上，增加了一套48V轻混合动力系统，这是别克车型首次采用该技术。

对该款车的发动机、变速器及48V轻混系统等动力总成主要零部件，厂家提供8年或160 000km的超长质保。

本文将以别克英朗车型为例，对其安装的48V轻混系统进行详细介绍。

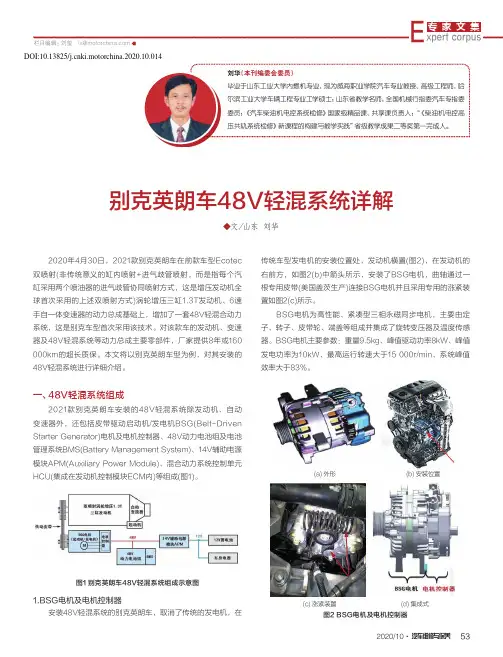

一、48V轻混系统组成2021款别克英朗车安装的48V轻混系统除发动机、自动变速器外，还包括皮带驱动启动机/发电机BSG(Belt-Driven Starter Generator)电机及电机控制器、48V动力电池组及电池管理系统BMS(Battery Management System)、14V辅助电源模块APM(Auxiliary Power Module)、混合动力系统控制单元HCU(集成在发动机控制模块ECM内)等组成(图1)。

图1 别克英朗车48V轻混系统组成示意图1.BSG电机及电机控制器安装48V轻混系统的别克英朗车，取消了传统的发电机，在◆文/山东 刘华别克英朗车48V轻混系统详解刘华(本刊编委会委员)毕业于山东工业大学内燃机专业，现为威海职业学院汽车专业教授、高级工程师，哈尔滨工业大学车辆工程专业工学硕士；山东省教学名师，全国机械行指委汽车专指委委员；《汽车柴油机电控系统检修》国家级精品课、共享课负责人；“《柴油机电控高压共轨系统检修》新课程的构建与教学实践”省级教学成果二等奖第一完成人。

传统车型发电机的安装位置处，发动机横置(图2)，在发动机的右前方，如图2(b)中箭头所示，安装了BSG电机，曲轴通过一根专用皮带(美国盖茨生产)连接BSG电机并且采用专用的涨紧装置如图2(c)所示。
