电梯井安全防护示意图

雨、防风、防砸、整洁美观，并挂中建安全宣传标语。 钢筋加工区地面应进行硬化处理。 2、搭设在塔吊回转半径和建筑物周边的钢筋加工棚必须设 置双层硬防护棚顶。 3、钢筋防护棚棚顶及侧沿采用蓝色，长轴方向两侧搭设防 护栏杆封闭，上道杆高1200mm，下道杆高600mm。 4、型钢工具式脚手架采用1500×800×1000mm，C20素砼基 础(若基础地基承载力不能满足要求则配置φ6@200×200 单层双向底筋)，基础顶面预埋500×500×6mm钢板，加 工棚立柱与基础预埋钢板焊接连接。立柱采用20#工字 钢，立杆间距4m，高3m，刷红色油漆。屋架采用20#工 字钢主挑梁，φ48钢管次梁，宽5m，高0.5m，刷红色油 漆，屋盖采用0.5mm厚镀锌铁皮瓦，刷中建蓝油漆。 5、朝向施工道路一侧的钢筋加工棚右侧檐口下挂“当心机 械伤害”提示牌。提示牌尺寸：宽×高： 800mm×1700mm。在相对的另一侧檐口下挂操作规程图 牌。图牌的尺寸为：宽×高=3000mm×1500mm。图牌朝 内。
第五章 临边洞口安全防护 第三节 楼梯边安全防护
1、分层施工的楼梯口和梯段边，必须安装临时防 护栏杆和档脚板。
2、防护栏杆应搭设三道，第一道栏杆离地 1200mm，第二道栏杆离地600mm。立杆间距 不大于1000mm。
3、防护栏杆水平杆、立杆均涂刷间距为400mm红 白相间安全警戒色。
4、独立楼梯，若两边均无有效遮挡，则两边均应 设置防护栏杆和档脚板。
楼梯边安全防护示意图
雁鸣社区项目联合临时党支部
第五章 临边洞口安全防护
φ 48x3.5钢管 扫地杆
栏杆横杆
300 400 400
踢脚板 垫板底座
注：楼梯边加设安全立网或设宽度不小于 200，厚度不小于25的踢脚板。

宁夏城乡工程监理咨询有限公司
现场安全文明施工标准图集
目录
1、木工棚、钢筋棚做法示意图13、电梯井防护图
2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法
3、安全通道示意图（多层24m以下）15、脚手架内平网设置
4、安全通道示意图（高层24m以上）16、脚手架外排阳角处做法示意图
5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图
6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台
7、总分箱护栏及地面硬化图19、悬挑式钢平台
8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图
9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图
10、屋面和楼层临边防护图22、接料平台平面图
11、基坑周边防护栏杆示意图23、限重牌示意图
12、洞口防护图24、轮子锯钢丝网防护板示意图。

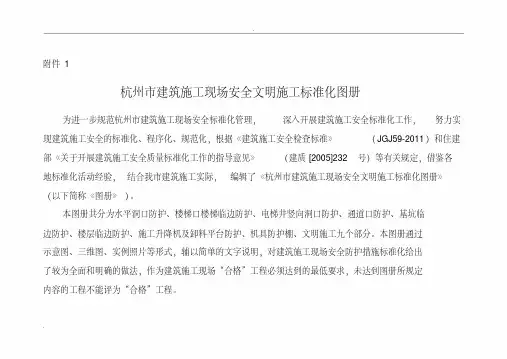

.附件1杭州市建筑施工现场安全文明施工标准化图册为进一步规范杭州市建筑施工现场安全标准化管理，深入开展建筑施工安全标准化工作，努力实现建筑施工安全的标准化、程序化、规范化，根据《建筑施工安全检查标准》（JGJ59-2011）和住建部《关于开展建筑施工安全质量标准化工作的指导意见》（建质[2005]232号）等有关规定，借鉴各地标准化活动经验，结合我市建筑施工实际，编辑了《杭州市建筑施工现场安全文明施工标准化图册》（以下简称《图册》）。

本图册共分为水平洞口防护、楼梯口楼梯临边防护、电梯井竖向洞口防护、通道口防护、基坑临边防护、楼层临边防护、施工升降机及卸料平台防护、机具防护棚、文明施工九个部分。

本图册通过示意图、三维图、实例照片等形式，辅以简单的文字说明，对建筑施工现场安全防护措施标准化给出了较为全面和明确的做法，作为建筑施工现场“合格”工程必须达到的最低要求，未达到图册所规定内容的工程不能评为“合格”工程。

1 水平洞口防护1.1 边长在25~200mm（含200mm）的水平洞口防护采用洞口楔紧木枋（立放），上盖18mm厚木胶合板用铁钉钉牢，面层刷红白相间的警示油漆间距20cm角度45°。

25 ～200 1 1100100100 10025 ～200 25 ～200100 100平面图1-1剖面三维效果图1.2 边长在200~500mm(含500mm)的水平洞口防护采用洞口上部盖18mm厚木胶合板用Ф8膨胀螺栓固定，面层刷红白相间的警示油漆间距20cm角度45°。

1.3 边长在500~1500mm （含1500mm ）的水平洞口防护采用洞口上部铺设木枋（立放）@400mm ，上盖18mm 厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm 厚木胶合板封严，面层刷红白相间的警示油漆间距20cm 角度45°。

洞口周边设置交圈的钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm 红白相间油漆，并在最上一道水平杆处悬挂“当心坠落”的警示标志，所有水平杆控制伸出立杆外侧100mm 。

5
方管 20*20*2.5 Q235B 10
950 30001.3015 Nhomakorabea.514.11
41.1
花纹钢板
δ=5mm
Q235B 6 m2
/
/
/
连接钢板
δ=20mm
Q235B 0.16m2
/
/
/
1
螺栓
8.8 级
Q235B 32
/
/
/
2
3
4
- 2 - / 87
一、高空作业安全防护
1.定型钢跳板用于为楼层内人员、小型机具转移提供通道。 2.通道由脚手管、定型钢跳板、钢丝绳及其他附件组成。
8.1 堆场区域防护 8.1.1 防护栏详图 8.2 构件堆放（腹板高度 H≤1000mm） 8.3 构件堆放(腹板高度 H＞1000) 8.4 措施胎架堆放
一、高空作业安全防护
1.钢制组装通道主要用于设置楼层内环形通道以供人员、小型机具 转移。 2.组装通道单元长度以 3m 为宜,宽度以 800mm 为宜,横向受力横杆 间距不宜大于 1m，通道长度可根据钢梁间距做小幅调整，但不应 超过 4m。 3.钢丝网片网眼直径不应大于 50mm，通过焊接与通道横梁连接。 4.通道防护栏杆材料规格为 20*20*2.5 的方管，防护栏杆立杆间距 600mm，扶手栏杆距离通道面垂直距离为 950mm。 5.护栏横杆与立杆采用焊接连接。 6.护栏与走道主梁的连接形式采用螺栓连接，具体详见详图。 7.走道上方要满铺跳板并固定。
L50*5
4*n
0.8
JN2
直梯拼接连接件 Q235B
L70*6 2*（n-1）
1.4
- 6 - / 87
一、高空作业安全防护
