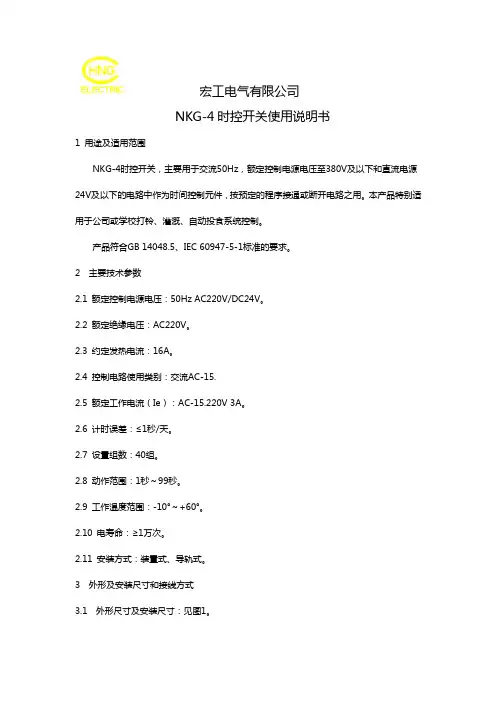

宏工电气有限公司
NKG-4时控开关使用说明书
1 用途及适用范围
NKG-4时控开关，主要用于交流50Hz，额定控制电源电压至380V及以下和直流电源24V及以下的电路中作为时间控制元件，按预定的程序接通或断开电路之用。本产品特别适用于公司或学校打铃、灌溉、自动投食系统控制。
产品符合GB 14048.5、IEC 60947-5-1标准的要求。
2 主要技术参数
2.1 额定控制电源电压：50Hz AC220V/DC24V。
2.2 额定绝缘电压：AC220V。
2.3 约定发热电流：16A。
2.4 控制电路使用类别：交流AC-15.
2.5 额定工作电流（Ie）：AC-15.220V 3A。
2.6 计时误差：≤1秒/天。
2.7 设置组数：40组。
2.8 动作范围：1秒～99秒。
2.9 工作温度范围：-10°～+60°。
2.10 电寿命：≥1万次。
2.11 安装方式：装置式、导轨式。
3 外形及安装尺寸和接线方式
3.1 外形尺寸及安装尺寸：见图1。
a) NKG-4 外形尺寸 b) NKG-4 安装尺寸
图1 NKG-4外形尺寸及安装尺寸
3.2 接线方式
3.2.1 直接控制方式
被控制的电器是单相供电，工作电流不超过本开关的额定值，可采用直接控制方式，接线方式如图2所示；对于电流较大的负载，请采用交流接触器扩容控制方式。
3.2.2 单相扩容方式
被控制的电器是单相供电，工作电流超过本开关的额定值，请采用交流接触器扩容控制方式，如图3所示。
3.2.3 三相工作方式
被控制的电器三相供电，需要外接交流接触器，控制接触器的线圈电压AC220V 50Hz，接线方式如图4所示；控制接触器的线圈电压AC380V 50Hz，接线方式如图5所示。
山特850说明书
山特TG-BOX 600/850 是为家用及办公电源保护而设计开发的一款不间断电源（UPS）。
其充分考虑了用户在这些场景应用中的需求，包括多达10位不同类型的插座接口、USB充电接口、防雷保护及静音设计等。
TG-BOX设计有即插即用型USB通讯接口，支持PC与NAS通信，可为包括群晖NAS(Synology)、威联通NAS(QNAP)等提供关机管理与电源保护。
性能特征：
多位输出插座；配置市电及不间断电源保护两组输出插座，每组包含两位双孔及三位三孔国标插座。两组插座总输出功率高于标称UPS功率，可达2000VA。满足家用环境等众多用电设备的需求。
IEC 61643-11标准防雷保护
所有插座均配置有符合IEC61643-11标准的防雷保护模块，连接设备使用更放心。
即插即用USB通讯
提供即插即用型USB通讯接口，随时了解负载的用电情况并进行断电关机指令与实时保护。兼容NAS自动识别与管理，避免数据丢失及设备损坏。
USB输出充电功能
配置2位USB输出2A充电接口，使用方便快捷。电池供电模式下，也可以使用。
网线及数据通讯保护
850VA配置RJ45数据通讯防浪涌接口，让网络通信更安全。
节能设计
采用轻量化电力电子技术，减少体积重量及充电能量损耗，延长电池后备输出时间。
电池易更换设计
独立电池仓，易更换电池设计（须严格遵循用户手册操作）。
认证与标准
符合IEC62040/GB7260不间断电源国际及国家标准，符合CQC、CE认证。 技术参数：
TG-Box 600 TG-Box 850
输出
输出总功率 2000VA 2000VA
不间断电源功率 600VA/360W 850VA/510W
输出电压 220 +/- 7% 220 +/- 7%
输出插座 5 + 5 5 + 5
输入
输入电压范围 184-264 VAC 184-264 VAC
3/100 Top Users' Manual
Release 02
May 2006
Please read this manual carefully before using the amp
We advise you to read through this manual thoroughly. To keep things simple, we
have designed it in such a way that three different levels of information are
offered for each section.How to Read and Use the Information in this Manual
2nd Level
If you feel you want to learn about the amp head in more detail without
having to read through the entire manual, read those sections where you
see the jet and car icons. This approach will take you around 10 minutes.1st Level
For a short summary of the essential information contained in the
manual, please take the time to read at least those paragraphs marked
with the jet icon. This should take you less than 5 minutes.
3rd Level
To learn about the amp head in even greater detail (but without having
KINGTONG 3118使用说明
set→* 锁/开 键盘（非常有用）
set→1 频点显示模式
set→2 频道显示模式
set→3 频道 频点显示模式
set→4 调整步进单位， 每按一次改变一个值， 一般用12.5比较合适
set→5 搜索
set→6 差频方向， - 或者无差频
set→7 设置差频值 ， set→7后直接输入， 如为 5mhz 则输入 set→7→05000
由于直接存储异频收发频点很容易，就没必要使用差频了。
1、 开关电源：
按顺时针方向转动OFF PWR/VOL控制钮打开对讲机电源。有“滴”一声，显示屏灯亮，音乐响声。关掉电源逆向操作即可
2、 调节音量：
按顺时针方向转动OFF PWR/VOL控制钮增大音量，逆向减小音量
3、 调节静噪电平：
按顺时针方向转静噪SOT旋钮使显示屏BUSY与噪音刚好消失时接收灵敏度最好
4、 步进频率25/12.5KHz选择：
按功能键【SET】，再按数字键【4】将进入步进频率25KHz，如果选择12.5KHz再按数字键【4】
5、 选择频率
使用数字键盘，按顺序输入所需频率。
例如：需输入457.275MHz，必须按数字键4，5，7，2，7，5。输入时间间隔不超过10秒
需出入半频点（12.5KHz），先将步进频率选到12.5再输入频率
例如：输入451.637.5MHz，按数字键4，5，1，6，3，7，最后一位5不用按，已自动输入
注：输入频率顺符合本机步进频率25KHz和12.5KHz，否则不能正确输入
6、 全频段工作状态：
先按功能键【SET】，再按数字键【1】，将进入全频段工作状态
7、 扫描：
（1） 频率扫描：
本机处于全频段工作状态时，先按【SET】键，再按数字键【5】，进入频率增大循环扫描。步进频率定为25/12.5KHz，频率为25/12.5KHz递增循环扫描
（2） 信道扫描：
处于信道存储状态，先按【SET】键，再按数字键【5】，进入信道数增大循环扫描
