发光二极管LEDPPT课件
目录•发光二极管LED基本概念与原理
•发光二极管LED材料与制备技术
•发光二极管LED器件结构与封装形式
•发光二极管LED驱动电路设计与应用实例
•发光二极管LED性能测试与评估方法
•
总结回顾与展望未来发展趋势
01
发光二极管LED基本概念与原理发光二极管(LED)是一种能将电能
转化为光能的半导体电子元件,具有
高效、环保、寿命长等特点。
根据发光颜色、芯片材料、封装形式等
不同,LED可分为多种类型,如单色
LED、双色LED、全彩LED、大功率LED
等。发光二极管定义及分类
分类定义
工作原理
LED的核心部分是由P型半导体和N型半导体组成的晶片,在PN结附近,当注
入少数载流子时,会与多数载流子复合而发出光子,从而实现电能到光能的转
换。
发光机制
LED的发光颜色与半导体材料的禁带宽度有关,不同材料的禁带宽度不同,发
出的光子能量也不同,因此呈现出不同的颜色。此外,通过改变LED的电流、
电压等参数,还可以实现亮度和颜色的变化。工作原理与发光机制LED的主要参数包括光通量、发光
效率、色温、显色指数等,这些参
数决定了LED的发光效果和使用性
能。主要参数
评价LED性能的指标主要有寿命、
可靠性、安全性等,这些指标对于
LED的应用和推广具有重要意义。
性能指标主要参数及性能指标应用领域
LED广泛应用于照明、显示、指示、背光等领域,如家居照明、商业照明、景观照
明、交通信号灯、户外广告屏等。
市场前景
随着人们对节能环保意识的提高和LED技术的不断发展,LED市场呈现出快速增长的
趋势。未来,LED
将在更多领域得到应用,市场前景广阔。应用领域及市场前景
02
发光二极管LED材料与制备技术
如砷化镓、磷化镓等,具有高亮度、高效率、长寿命等特点。
半导体材料
荧光粉材料
封装材料
用于LED的波长转换,可调整LED的发光颜色。如环氧树脂、硅胶等,用于保护LED芯片和提高其稳定性。0302
01常用材料类型及特点
通过化学气相沉积等方法在衬底上生长出所需的半
第 1 页 共 9 页 LED驱动电源电路分析
今天给大家简单分析一个(LED驱动)电路,供大家学习。
一,先从一个完整的LED驱动(电路原理)图讲起。
本文所用这张图是从网上获取,并不代表具体某个(产品),主要是想从这个图中,跟大家分享目前典型的恒流驱动电源原理,同时跟大家一起分享大牛对它的理解,希望可以帮到大家。那么本文只做定性分析,只讨论(信号)的过程,对具体电压(电流)的参数量在这里不作讨论。
图1 某款LED驱动电路原理图
二、原理分析
为了方便分析,把图1分成几个部分来讲
1:输入过压保护
主要是雷击或者市冲击带来的浪涌。
如果是(DC)电压从“+48V、GNG”两端进来通过R1的电阻,此电阻的作用是限流,若后面的线路出现短路时,R1流过的电流就会 第 2 页 共 9 页 增大,随之两端压降跟着增大,当超过1W时就会自动断开,阻值增加至无穷大,从而达到保护输入电路+48V不受到负载的影响)限流后进入整流桥。
图2 输入过压(保护电路)
R1与RV构成了一个简单过压保护电路,RV是一个压敏元件,是利用具有非线性的(半导体)材料制作的而成,其伏安特性与稳压(二极管)差不多,正常情况显高阻抗状态,流过的电流很少,当电压高到一定的时候(主要是指尖峰浪涌,如打雷的时候高脉冲串通过市电串入进来),压敏RV会显现短路状态,直接截取整个输入总电流,使后面的电路停止工作,此时,由于所有电流将流过R1和RV,因R1只有1W的功率,所以瞬间可以开路,从而保护了整个电路不被损坏。
2、整流滤波电路
当交流AC输入时,则桥式整流器是利用二极管的单向导通性进行整流的最常用的电路,将交流电转变为直流电。 第 3 页 共 9 页 当直流DC(+48V)电压直接进入整流桥BD时,输出一个上正下负的直流电压,如果+48V(电源)本身也是直流的,那整流桥的作用就是对输入起到的是极性保护作用,无论输入是上正下负还是上负下正都不会损坏驱动电源,通过C1C2L1进行滤波,图3是一个LCΠ型滤波电路,目的是将整流后的电压波形平滑的直流电。

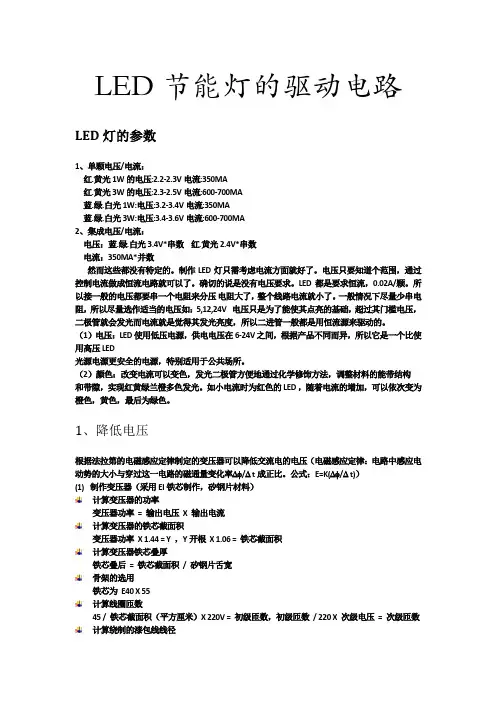

LED节能灯的驱动电路
LED灯的参数
1、单颗电压/电流:
红.黄光1W的电压:2.2-2.3V电流:350MA
红.黄光3W的电压:2.3-2.5V电流:600-700MA
蓝.绿.白光1W:电压:3.2-3.4V电流:350MA
蓝.绿.白光3W:电压:3.4-3.6V电流:600-700MA
2、集成电压/电流:
电压:蓝.绿.白光3.4V*串数 红.黄光2.4V*串数
电流:350MA*并数
然而这些都没有特定的。制作LED灯只需考虑电流方面就好了。电压只要知道个范围,通过控制电流做成恒流电路就可以了。确切的说是没有电压要求。LED都是要求恒流,0.02A/颗。所以接一般的电压都要串一个电阻来分压 电阻大了,整个线路电流就小了。一般情况下尽量少串电阻,所以尽量选作适当的电压如:5,12,24V 电压只是为了能使其点亮的基础,超过其门槛电压,二极管就会发光而电流就是觉得其发光亮度,所以二进管一般都是用恒流源来驱动的。
(1)电压:LED 使用低压电源,供电电压在6-24V 之间,根据产品不同而异,所以它是一个比使用高压LED
光源电源更安全的电源,特别适用于公共场所。
(2)颜色:改变电流可以变色,发光二极管方便地通过化学修饰方法,调整材料的能带结构
和带隙,实现红黄绿兰橙多色发光。如小电流时为红色的LED ,随着电流的增加,可以依次变为橙色,黄色,最后为绿色。
1、降低电压
根据法拉第的电磁感应定律制定的变压器可以降低交流电的电压(电磁感应定律:电路中感应电动势的大小与穿过这一电路的磁通量变化率/ t成正比。公式:E=K(/ t))
(1) 制作变压器(采用EI铁芯制作,矽钢片材料)
计算变压器的功率
变压器功率 = 输出电压 X 输出电流
计算变压器的铁芯截面积
变压器功率 X 1.44 = Y ,Y开根 X 1.06 = 铁芯截面积
计算变压器铁芯叠厚
一

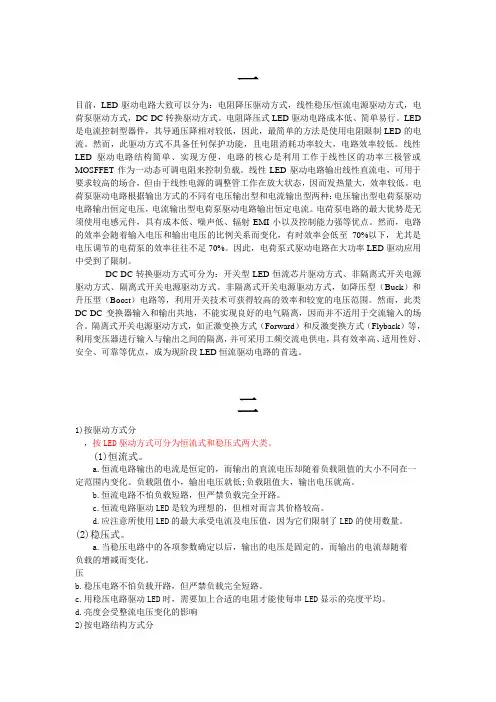

目前,LED驱动电路大致可以分为:电阻降压驱动方式,线性稳压/恒流电源驱动方式,电荷泵驱动方式,DC-DC转换驱动方式。电阻降压式LED驱动电路成本低、简单易行。LED是电流控制型器件,其导通压降相对较低,因此,最简单的方法是使用电阻限制LED的电流。然而,此驱动方式不具备任何保护功能,且电阻消耗功率较大,电路效率较低。线性LED驱动电路结构简单、实现方便,电路的核心是利用工作于线性区的功率三极管或MOSFFET作为一动态可调电阻来控制负载。线性LED驱动电路输出线性直流电,可用于要求较高的场合,但由于线性电源的调整管工作在放大状态,因而发热量大,效率较低。电荷泵驱动电路根据输出方式的不同有电压输出型和电流输出型两种:电压输出型电荷泵驱动电路输出恒定电压,电流输出型电荷泵驱动电路输出恒定电流。电荷泵电路的最大优势是无须使用电感元件,具有成本低、噪声低、辐射EMI小以及控制能力强等优点。然而,电路的效率会随着输入电压和输出电压的比例关系而变化,有时效率会低至70%以下,尤其是电压调节的电荷泵的效率往往不足70%。因此,电荷泵式驱动电路在大功率LED驱动应用中受到了限制。
DC-DC转换驱动方式可分为:开关型LED恒流芯片驱动方式、非隔离式开关电源驱动方式、隔离式开关电源驱动方式。非隔离式开关电源驱动方式,如降压型(Buck)和升压型(Boost)电路等,利用开关技术可获得较高的效率和较宽的电压范围。然而,此类DC-DC变换器输入和输出共地,不能实现良好的电气隔离,因而并不适用于交流输入的场合。隔离式开关电源驱动方式,如正激变换方式(Forward)和反激变换方式(Flyback)等,利用变压器进行输入与输出之间的隔离,并可采用工频交流电供电,具有效率高、适用性好、安全、可靠等优点,成为现阶段LED恒流驱动电路的首选。
二
1)按驱动方式分
,按LED驱动方式可分为恒流式和稳压式两大类。
