液压油缸加工工艺流程图
1、缸筒： a、备料（无缝钢管）→检验（材质证明书等）→调质（外包：部分零件）→车（车外圆、架子口、 镗止口、法兰止口等）→调质硬度检测→焊（焊接管接头座、法兰等附件）→镗孔或珩磨（粗镗、精镗、滚压）→车（孔卡槽或内外螺纹）→钳工（钻油口）→检验→防锈入库 b、备料（锻件）→检验（材质证明书、探伤等）→焊（毛坯对接焊）→焊接探伤→车（粗车）→调 质（外包：部分零件）→车（车外圆、架子口、镗止口、法兰止口等）→调质硬度检测→焊（焊接管接头座、法兰等附件）→镗孔或珩磨（粗镗、精镗、滚压）→车（孔卡槽或内外螺纹）→钳工（钻油口）→检验→防锈入库 2、活 塞、导向套： a、备料（铸件、锻件）→检验（材质证明书、锻件探伤等）→粗车→精车→检验→防锈入库 b、备料（圆钢）→检验（材质证明书等）→粗车→精车→检验→防锈入库 3、活塞杆： a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测 →车（粗、精车）→磨（精磨外圆）→电镀（外包：镀硬铬）或表面热处理（外包：部分零件）→抛光→检验→防锈入库 b、备料（锻件）→检验（材质证明书、探伤等）→材料探伤→车（粗车）→调质（外包：部分零件） →调质硬度检测→车（粗、精车）→磨（精磨外圆）→电镀（外包：镀硬铬）或表面热处理（外包：部分零件）→抛光→检验→防锈入库 4、缸 头、杆 头： a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库 b、备料（铸钢：正火处理）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库 c、备料（锻件）→检验（材质证明书、探伤等）→车（粗车）→调质（外包：部分零件）→调质硬 度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库 5、孔卡、轴卡、丝圈、压帽： a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包）→调质硬度检测→车（粗、精车）→钻（孔卡、压帽）→铣→磨（孔卡、轴卡）→检验→防锈入库 b、备料（锻件）→检验（材质证明书、探伤等）→车（粗车）→调质（外包）→调质硬度检测→车 （粗、精车）→钻（孔卡、压帽）→铣→磨（孔卡、轴卡）→检验→防锈入库 6、缸体 焊（缸头与缸筒焊接）→焊缝保温去应力→焊接探伤→防锈入库 7、装配 熟悉装配图（含出厂试验大纲等技术文件）→零部件(含密封件、工装)清理→零部件清洗→零部件配 装→零部件精洗→密封件装配→零部件组装→标识标牌→检查试验装置→出厂试验→喷漆→装箱→发货。 注：因油缸大小不一样，以上零、部件工艺并非统一，根据零、部件图需要，采用合理的加工工艺。企业安全生产费用提取和使用管理办法（全文）
设备制造产品生产工艺简述

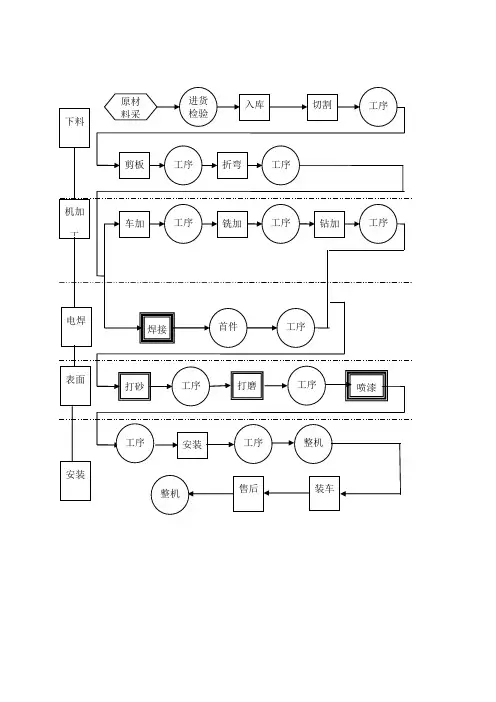

公司属于通用设备制造业，主要生产轮式装载机、农机驱动桥系列产品，每一道生产工序都要经检验合格后，方可进入下一道工序。其中，轮式装载机生产工艺主要是将各类原材料按照施工样图用切割机进行切割下料，检验合格后，进行机加工，用焊机进行阻焊、电焊，外形尺寸无损检验后，进行磷化外协加工，运回公司内，进行喷底漆，装配，或直接采用外购件、外协件、标准件、电气件进行总装，试车，喷面漆，凉干验收合格后入库。其中，农机驱动桥系列产品生产工艺主要是装配。生产工艺流程图如下：
主要工艺流程简述：
（1）机加工，外购钢材经检验后进行机械加工，机械加工的工序主要由车、铣、钻、攻丝、数控加工中心加工等工序。
①车床加工由普通车床和数控车床完成，主要加工轴、孔套等部件； 下料
机加工 焊接
磷化（外协）
喷底漆
装配（总装）
试车
喷面漆
入库 外购件
外协件
标准件
电气件 ②铣床加工由普通铣床和数控铣床完成，主要加工平面及精密中心距的孔，数控铣床也可镗孔和钻孔；
③钻床加工由摇臂钻床完成，利用钻头和定位工装，对工件进行钻出固定孔及攻丝的底孔；
④攻丝加工由攻丝机完成，主要工件上攻制螺纹孔；
⑤数控加工中心加工，主要加工形状较为复杂的板簧类零件，可一次装夹定位完成铣、镗、钻、攻、铰等多个工序。
⑥抛丸处理，利用抛丸机清理工件表面，设备型号为Q3730，将表面的氧化皮及锈蚀清理干净，清理完后用角磨机手工打磨干净工件上的毛刺。
（2）半成品巡检，机械加工过程中要进行巡检，保证产品质量，检测重点、主要尺寸，防止出现批量不合格件。
（3）焊接，主要是组焊和电焊，其中组焊是将各组件依次摆放到工装上，调整工件位置，按照图纸进行装配，然后进行点固、打磨、焊接成型。
（4）磷化过程进行外协，公司只做好机罩（薄板件），联系泰安专门的磷化酸洗厂完成该工序。
（5）喷漆，主要是防锈底漆涂装和表面涂装。在喷漆房内喷涂，人工将工件推进喷漆房，关上喷漆房大门，启动控制柜，进行喷漆作业。喷漆后，按下控制柜喷漆停止按钮，按下烤漆按钮进行电加热，完成烤漆。整件打磨清洁，油漆调制在房外进行。
四方刀架的加工工艺及夹具设计
前 言
机床四方刀架，它是一种应用广泛的夹持刀具的部件，它可以同时夹持四把刀具，并可以通过旋转位置以实现换刀的功能。功能就是夹持刀具可实现转位换刀。四方刀架由于经常旋转接触面而需较高的精度。持刀时要较高的压紧力，因此持刀面要一定的硬度和强度。零件材料为45钢，零件在工作中需较大夹持力和较好的耐磨性，因此应选择煅造，提高零件的刚度和强度，以增强刀具加工的位置精度。
制定工艺路线的出发点，应当是使零件的几何形状，尺寸精度及位置精度等技术要求能得到合理的保证。在生产纲领已确定为中批量生产的条件下，可以考虑采用万能性机床配以专用工夹具，并尽量使工序集中来提高生产率。除此以外，还应当考虑经济效果，以便使生产成本尽量下降。
基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理，可以使加工质理得到保证，生产得以提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批量报废，使生产无法正常进行。
分析毛坯的余量大小及均匀性 ，主要是考虑在加工时要不要分层切削，分几层切削，也要分析加工中与加工后的变形程度，考虑是否应采取预防性措施与补救措施。如对于热轧中、厚铝板，经淬火时效后很容易在加工中与加工后变形，最好采用经预拉伸处理后的淬火板坯。
总之，经过一段时间的调研，参阅大量的资料，根据学校提供的技术资料，确定做四方刀架的加工工艺及夹具设计。
