球墨铸铁金相检验报告

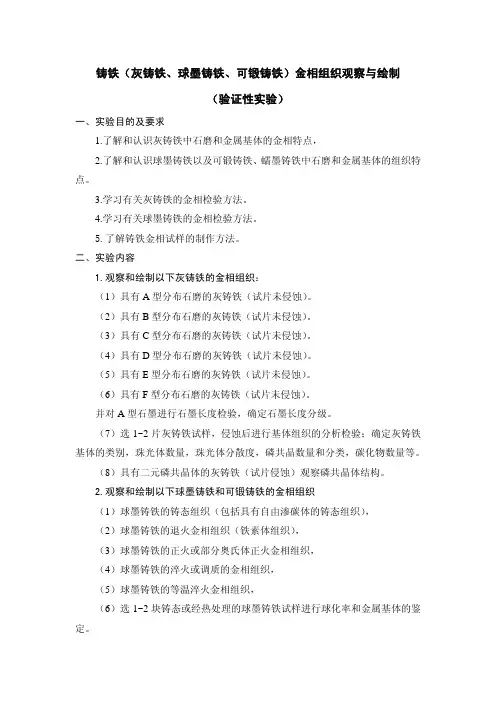

铸铁（灰铸铁、球墨铸铁、可锻铸铁）金相组织观察与绘制

（验证性实验）

一、实验目的及要求

1.了解和认识灰铸铁中石磨和金属基体的金相特点，

2.了解和认识球墨铸铁以及可锻铸铁、蠕墨铸铁中石磨和金属基体的组织特

点。

3.学习有关灰铸铁的金相检验方法。

4.学习有关球墨铸铁的金相检验方法。

5.了解铸铁金相试样的制作方法。

二、实验内容

1.观察和绘制以下灰铸铁的金相组织：

（1）具有A型分布石磨的灰铸铁（试片未侵蚀）。

（2）具有B型分布石磨的灰铸铁（试片未侵蚀）。

（3）具有C型分布石磨的灰铸铁（试片未侵蚀）。

（4）具有D型分布石磨的灰铸铁（试片未侵蚀）。

（5）具有E型分布石磨的灰铸铁（试片未侵蚀）。

（6）具有F型分布石磨的灰铸铁（试片未侵蚀）。

并对A型石墨进行石墨长度检验，确定石墨长度分级。

（7）选1~2片灰铸铁试样，侵蚀后进行基体组织的分析检验；确定灰铸铁

基体的类别，珠光体数量，珠光体分散度，磷共晶数量和分类，碳化物数量等。

（8）具有二元磷共晶体的灰铸铁（试片侵蚀）观察磷共晶体结构。

2.观察和绘制以下球墨铸铁和可锻铸铁的金相组织

（1）球墨铸铁的铸态组织（包括具有自由渗碳体的铸态组织），

（2）球墨铸铁的退火金相组织（铁素体组织），

（3）球墨铸铁的正火或部分奥氏体正火金相组织，

（4）球墨铸铁的淬火或调质的金相组织，

（5）球墨铸铁的等温淬火金相组织，

（6）选1~2块铸态或经热处理的球墨铸铁试样进行球化率和金属基体的鉴

定。 （7）可锻铸铁的金相组织（铁素体），

（8）蠕墨铸铁的金相组织，

三、实验仪器设备

1.配放大100倍和400倍镜头的金相显微镜。

2.试片侵蚀剂：3~5%硝酸酒精溶液。

3.按实验要求选取灰铸铁、球墨铸铁、可锻铸铁试块。

四、实验方案实施与数据

实验报告的书写要求

1.实验目的及要求

2.实验仪器设备

3.实验内容

4.实验方案实施与数据

（1）在实验报告纸上画Φ50的圆圈，在圆圈下画五条横线，例：

试验编号：常-2013-003-0029

检 验 报 告

产品名称： 球墨铸铁井具

受检单位：太原市市政工程总公司忻州市建设路北延项目部

检验类别： 委 托

单位名称：太原顺通市政工程检测有限公司

报告日期： 2013 年 06 月 21 日

注 意 事 项

1、 报告无我单位“检验专用章”或检验单位公章无效。

2、复制报告未重新加盖我单位“检验专用章”或检验单位公章无效。

3、报告无主检、审核、批准人签章无效、报告涂改无效。

4、对检测报告若有异议，应于收到报告十五日内向检验单位提出，逾期不予处理。

5、委托检验仅对送检样品负责。

6、需要退还的样品及其包装物可在收到报告十五日内领取。逾期不领者，视弃样处理。

太原顺通市政工程检测有限公司 检 验 报 告

试验编号：常-2013-003-0029 第1页共2页

产品名称 球墨铸铁井具 抽样地点 /

受检单位 太原市市政工程总公司

忻州市建设路北延项目部 商 标 乌贼

生产单位 交城 产品号 /

委托单位 太原市市政工程总公司忻州市建设路北延项目部 样品批次 /

规格型号 D400(Φ700) 样品等级 /

检验类别 委托 样品数量 1套

检验依据 GB/T 23858-2009 抽样基数 /

检验项目 外观质量、尺寸偏差、承载能力 到样日期 2013.06.20

样品描述 外观未见异常 抽样人员 /

检

验

结

论

共检3项 合格3项

该样品所检项目符合GB/T 23858-2009标准要求

试验环境 温度：24.7℃ 湿度： 81%RH 大气压：/

铸铁 检验报告

铸铁检验报告

1. 测试目的

本次检验旨在对铸铁材料进行质量检测，确保其符合相关标准和要求。

2. 材料信息

- 材料：铸铁（Cast Iron）

- 材料来源：供应商A

- 批次号：

- 样品数量：10件

3. 检验方法

本次检验采用了以下三种方法来对铸铁材料进行全面的质量检测：

- 硬度测试：使用巴氏硬度计对样品进行硬度测试，并记录测试结果。 - 化学成分分析：对样品进行化学成分分析，以确定其中的主要成分和含量。

- 组织观察：使用金相显微镜对样品的显微组织进行观察和分析。

4. 检验结果

4.1 硬度测试结果

对10件样品进行了硬度测试，测试结果如下：

样品编号 硬度（HB）

1 180

2 185

3 178

4 190

5 183

6 182

7 179

8 181

9 187 10 184

4.2 化学成分分析结果

对样品进行了化学成分分析，结果如下：

元素 含量（%）

碳（C） 3.5-4.0

硅（Si） 2.2-2.8

锰（Mn） 0.5-0.8

硫（S） 0.05-0.15

磷（P） ≤ 0.2

铜（Cu） ≤ 0.2

4.3 组织观察结果

通过金相显微镜观察样品的组织结构，发现铸铁的显微组织均匀，无明显的夹杂物和缺陷。

5. 结论

根据本次检验的结果分析，铸铁材料的质量符合相关标准和要求：

- 样品的硬度范围在180-190 HB之间，符合标准要求。

- 样品的化学成分符合国际标准，且各元素含量在规定范围内。 - 样品的显微组织均匀，无明显的夹杂物和缺陷。

6. 建议

建议继续对铸铁材料进行定期的质量检测，以确保产品质量的持续稳定。

以上为铸铁材料的检验报告。

---

注：此文档仅为示例，实际的铸铁检验报告应根据具体情况和要求进行撰写。

金 相 技 术

φ10螺母

金 相 检 验 报 告

姓名：

班级 ：KT833

学号 ：

实验日期 ：2011年11月06日

φ10螺母的金相检验报告

一、 材料的原始条件：

螺母

二、 实验设备及材料：

金相显微镜、抛光机、预磨机、吹风机、各号金相砂纸、抛光布、抛光剂、脱脂棉、滤纸、3%硝酸酒精腐蚀液、待检测试样

三、实验内容：

试样的制备

1、取样

试样的选取应根据被检验零件的特点，选取有代表性的部位。

对于内径为10mm的球墨铸铁螺母试样，选取其一个光滑的棱面作为实验面。

2、打磨

分为粗磨和细磨。

首先进行手工磨光，在一个平整的桌面上放置一块干净的玻璃板，在玻璃板上铺上砂纸，并用左手压住砂纸，右手握住试样，使磨面朝下并水平与砂纸接触，然后轻轻向前推行进行磨制，提起试样进行返回，重复上述步骤直至打磨掉试样表面的锈迹污渍并使其光整。

再利用预磨机进行打磨，从粗砂纸向细砂纸依次打磨，每换一号砂纸，应将试样转90度再磨制，使磨削方向与之前的磨痕方向垂直，以便观察前一道磨痕是否完全消除，在打磨过程中需要不断用水冷却试样，避免其受热引起组织变化。

3、抛光

本实验采用抛光机进行抛光。

抛光前需要仔细的清洗试样，避免打磨时把砂纸上的沙粒附着试样表面，在抛光时对试样表面造成影响。

抛光时先将一定量的抛光剂倒在抛光布上，然后拿稳试样使其磨面平稳的压在旋转的抛光布上，压力不宜过大。每隔一段时间需拿起试样进行观察，当试样表面干燥时，应添加抛光剂。待试样表面的磨痕全部消除干净并呈现光亮的镜面时，即停止包抛光。抛光结束后应用水进行清洗，并用脱脂棉擦洗，将试样上的抛光剂彻底洗净。

4、浸蚀

本试样采用3%的硝酸酒精进行腐蚀，浸蚀前需要把试样上所带的水甩掉避免稀释腐蚀剂。

将试样的抛光面浸入腐蚀剂中，浸蚀时间要适当，当抛光面由光亮的镜面变成暗灰色不能成像时即停止腐蚀，并迅速用清水冲洗干净。

最后，用滤纸吸干试样上的水，并用吹风机进行烘干，即可进行金相观察。
