《工厂供电》
第三版
刘介才主编
课后习题解答
2014 年 8 月 .*
第一章 习题解答
1-1 试确定图 1-25 所示供电系统中的变压器 T1 和线路 WL1、 WL2的额定电压？
图 1-25 习题 1-1 的供电系统
解： 1. 变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为 10.5 ｋＶ。变
压器Ｔ 1 的二次侧额定电压应比线路ＷＬ 1 末端变压器Ｔ 2 的一次额定电压高 10％，即为 242
ｋＶ。因此变压器Ｔ 1 的额定电压应为 10.5 ／ 242ｋ V。
2. 线路ＷＬ 1 的额定电压：应与变压器Ｔ 2 的一次额定电压相同，即为 220ｋ V。
3. 线路ＷＬ 2 的额定电压： 应为 35ｋ V，因为变压器Ｔ 2 二次侧额定电压为 38.5 ｋ V，正
好比 35ｋ V 高 10％。
1-2 试确定图 1-26 所示供电系统中的发电机和各变压器的额定电压？
图 1-26 习题 1-2 的供电系统
解： 1. 发电机Ｇ的额定电压应比 6ｋ V 线路额定电压高５％，因此发电机Ｇ的额定电压应为
6.3 ｋ V。
2. 变压器Ｔ 1 的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额
定电压应为 6ｋ V。Ｔ 1 的二次额定电压应比 220/380V 线路额定电压高 10％，因此其二次额
定电压应为 0.4 ｋ V。因此变压器Ｔ 1 的额定电压应为 6／0.4 ｋ V。
3. 变压器Ｔ 2 的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定
电压应为 6.3 ｋ V。Ｔ 2 的二次额定电压应比 110ｋ V 电网电压高 10％，即其二次额定电压应
为 121ｋ V。因此变压器Ｔ 2 的额定电压应为 6.3 ／ 121ｋ V。
4. 变压器Ｔ 3 的额定电压：其一次额定电压应与 110ｋ V 线路的额定电压相同，即其一次额

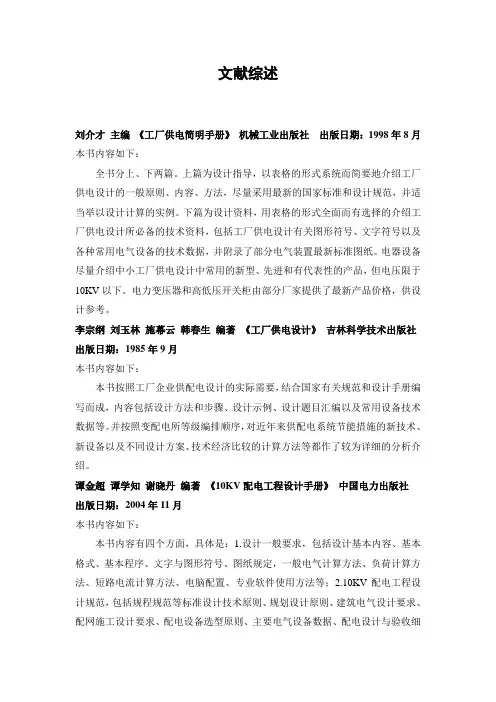

文献综述
刘介才 主编 《工厂供电简明手册》 机械工业出版社 出版日期：1998年8月
本书内容如下：
全书分上、下两篇。上篇为设计指导，以表格的形式系统而简要地介绍工厂供电设计的一般原则、内容、方法，尽量采用最新的国家标准和设计规范，并适当举以设计计算的实例。下篇为设计资料，用表格的形式全面而有选择的介绍工厂供电设计所必备的技术资料，包括工厂供电设计有关图形符号、文字符号以及各种常用电气设备的技术数据，并附录了部分电气装置最新标准图纸。电器设备尽量介绍中小工厂供电设计中常用的新型、先进和有代表性的产品，但电压限于10KV以下。电力变压器和高低压开关柜由部分厂家提供了最新产品价格，供设计参考。
李宗纲 刘玉林 施幕云 韩春生 编著 《工厂供电设计》 吉林科学技术出版社
出版日期：1985年9月
本书内容如下：
本书按照工厂企业供配电设计的实际需要，结合国家有关规范和设计手册编写而成，内容包括设计方法和步骤、设计示例、设计题目汇编以及常用设备技术数据等。并按照变配电所等级编排顺序，对近年来供配电系统节能措施的新技术、新设备以及不同设计方案、技术经济比较的计算方法等都作了较为详细的分析介绍。
谭金超 谭学知 谢晓丹 编著 《10KV配电工程设计手册》 中国电力出版社
出版日期：2004年11月
本书内容如下：
本书内容有四个方面，具体是：1.设计一般要求，包括设计基本内容、基本格式、基本程序、文字与图形符号、图纸规定，一般电气计算方法、负荷计算方法、短路电流计算方法、电脑配置、专业软件使用方法等；2.10KV配电工程设计规范，包括规程规范等标准设计技术原则、规划设计原则、建筑电气设计要求、配网施工设计要求、配电设备选型原则、主要电气设备数据、配电设计与验收细
则等；3.配电工程设计方法，包括电气接线方式、一二次配电设备选择、核发电设备平面布置、配电设备安装、开关站与配电站土建要求、工程预结算书等；4.常用配电设计案例，介绍新城供电规划设计实例和商业住宅综合楼供电施工设计实例。
工厂供电第五版课后习题答案
【篇一：工厂供电_第五版_刘介方_课后答案[1-10章]】
对工业生产有何重要作用?对工厂供电工作有哪些基本要求?
重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。如果工厂供电突然中断，则对工业生产可能造成严重的后果。例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。 基本要求：
1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。 2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?
工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。然而这要根据厂区的环境条件是否满足35kv架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?
电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。 动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。 建立大型电力系统或联合电网，可以更经济合理地利用动力资源，减少燃料运输费用，减少电能消耗，降低发电成本，保证供电质量（即电压和频率合乎规范要求），并大大提高供电可靠性。
工厂供电刘介才课程设计
一、课程目标
知识目标：
1. 理解工厂供电系统的基本组成和原理，掌握电力线路、变压器、保护装置等关键设备的作用。
2. 掌握工厂供电系统的运行维护知识，了解安全操作规程和事故处理方法。
3. 了解工厂供电系统的节能措施和环保要求，提高能源利用效率。
技能目标：
1. 能够分析工厂供电系统的电路图，识别关键设备及其参数。
2. 学会使用常见工器具进行供电设备的安装、调试和维修。
3. 能够针对工厂供电系统中的常见故障进行排查和处理。
情感态度价值观目标：
1. 培养学生热爱电气工程，关注工厂供电领域的发展趋势。
2. 增强学生的安全意识，养成严谨、规范的操作习惯。
3. 提高学生的节能环保意识，树立绿色发展的价值观。
本课程针对工厂供电刘介才的教学内容，结合学生年级特点，注重理论知识与实践技能的结合，旨在培养学生具备扎实的专业知识、实用的操作技能和良好的情感态度价值观。课程目标具体、可衡量，便于教学设计和评估。在教学过程中，教师应关注学生的个体差异，因材施教，确保每位学生能够达到课程目标。
二、教学内容 本章节教学内容主要包括以下几部分：
1. 工厂供电系统概述：介绍工厂供电系统的基本组成、工作原理和性能指标，对应教材第一章内容。
2. 电力线路及设备：讲解电力线路的分类、敷设方式，变压器、开关设备等关键设备的工作原理及参数，对应教材第二章内容。
3. 工厂供电系统的保护：分析工厂供电系统保护的原理，介绍保护装置的类型及配置，对应教材第三章内容。
4. 供电系统的运行与维护：阐述供电系统的运行维护知识，包括操作规程、故障处理、设备维护等，对应教材第四章内容。
5. 工厂供电系统的节能与环保：探讨工厂供电系统的节能措施、环保要求及发展趋势，对应教材第五章内容。
教学大纲安排如下：
第一周：工厂供电系统概述
第二周：电力线路及设备
第三周：工厂供电系统的保护
第四周：供电系统的运行与维护
