工厂供电第三章

《工厂供电》课程教学大纲课程名称：工厂供电课程类型：专业技术课程课程学时：48学时课程编号：ELEC1005课程目标：本课程旨在培养学生对工厂供电系统的理论知识和实际应用的理解和应用能力。

通过本课程的学习，学生应具备工厂供电系统设计与维护的基本知识和能力。

课程内容：第一章：工厂供电基础知识1.1 工厂供电系统的概述1.2 工厂负荷特点及需求分析1.3 工厂电气设备及其电源要求第二章：工厂供电系统设计2.1 工厂供电系统的结构和布置2.2 工厂变电站设计与选型2.3 工厂配电系统设计与选型2.4 工厂电气线路设计与选型第三章：工厂供电系统调试与运行3.1 工厂供电系统调试原理3.2 工厂变电站调试与运行3.3 工厂配电系统调试与运行3.4 工厂电气设备运行与检修第四章：工厂供电系统维护与管理4.1 工厂供电系统维护与保养4.2 工厂供电系统事故处理与应急预案4.3 工厂供电系统能源优化和节能管理4.4 工厂供电系统监测与运行管理教学方法：本课程将采用理论与实践相结合的教学方法。

理论部分将通过课堂讲授和案例分析的方式进行；实践部分将通过实地考察和实验操作的方式进行。

教师还将引导学生进行小组讨论、课堂演示和开展小型实践项目。

教学评价：本课程将通过学生作业、课堂互动、实验报告、论文写作、实践能力考核等多种方式进行教学评价。

其中，学生实践能力考核的成绩占总评成绩的30%。

课程参考教材：1. 罗明义，《工厂供电》，中国电力出版社，2010年。

2. 杨德明，《工厂供电设计与运行》，中国电力出版社，2012年。

备注：本课程的教学大纲仅供参考，具体教学进度和内容根据教师和学生的实际需求而确定。

为了提高学生的综合能力，教师还应引导学生进行课程相关的实践项目，如实地考察、实验实训等。

通过课堂教学和实践训练的结合，学生将真正掌握工厂供电系统的设计与维护技术，为今后从事相关工作打下良好的基础。

第一章：工厂供电基础知识1.1 工厂供电系统的概述工厂供电系统是一个复杂而重要的电力系统，用于为工厂提供稳定、可靠的电力供应。

《工厂供电》第三版刘介才主编课后习题解答实用文档第一章习题解答1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压？图1-25 习题1-1的供电系统解：1.变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。

变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。

因此变压器Ｔ1的额定电压应为10.5／242ｋV。

2.线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。

3.线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。

1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压？实用文档图1-26 习题1-2的供电系统解：1.发电机Ｇ的额定电压应比6ｋV线路额定电压高５％，因此发电机Ｇ的额定电压应为6.3ｋV。

2.变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为6ｋV。

Ｔ1的二次额定电压应比220/380V线路额定电压高10％，因此其二次额定电压应为0.4ｋV。

因此变压器Ｔ1的额定电压应为6／0.4ｋV。

3.变压器Ｔ2的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定电压应为6.3ｋV。

Ｔ2的二次额定电压应比110ｋV电网电压高10％，即其二次额定电压应为121ｋV。

因此变压器Ｔ2的额定电压应为6.3／121ｋV。

4.变压器Ｔ3的额定电压：其一次额定电压应与110ｋV线路的额定电压相同，即其一次额定电压应为110ｋV。

Ｔ3的二次额定电压应比10kＶ电压高10％，即其二次额定电压应为11ｋV。

因此变压器Ｔ3的额定电压应为110／11ｋV。

实用文档实用文档1-3 某厂有若干车间变电所，互有低压联络线相连。

其中某一车间变电所装有一台无载调压型配电变压器，其高压绕组有+5%、0、—5% 三个电压分接头，现调在主接头“0”的位置（即U 1 N ）运行。

工厂供电（5篇）第一篇：工厂供电工厂供电第一章概论1.工厂供电定义：是指工厂所需电能的供应和分配2.工厂供电的基中性线（N线）的功能：一是用来接用额定电压为系统相电压的单相用电设备；二是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。

保护线（PE线）的功能：是保证人身安全、本要求：安全、可靠、优质、经济3.单母线分段制：工厂的高压配电所的两条电源进线，分别接在高压配电所的两段母线上，这两段母线之间装有一个分段隔离开关。

4.高压深入负荷中心的直配方式：高压线路直接引入靠负荷中心的车间变电所，经车间变电所的配电变压器直接降为低压用电设备所需的电压。

5.母线（又称汇流排，符号W或WB）:是配电装置中用来汇集和分配电能的导体。

高压配电所的母线，通常采用单母线制。

高压配电所通常采用一路电源工作、一次电源备用的运行方式，因此母线分段开关通常是闭合的，高压并联电容器对整个配电所进行无功补偿。

6.配电所的任务：接受电能和分配电能，不改变电压变电所的任务：接受电能、变换电能和分配电能母线的任务：汇集和分配电能7.水力发电的能量转换：水流位能__（水轮机）__→机械能__（发电机）__→电能8.火力发电厂能量转换：燃料的化学能__(锅炉)__ →热能__（汽轮机）__→机械能__(发电机)__ →电能9.核能发电的能量转换：核裂变能__(核反应堆)__ →热能__（汽轮机）__→机械能__（发电机）__→电能 10.（一）坝式水电站在河流峡谷处，拦河筑坝，坝前壅水，在坝址处集中落差形成水头。

优点：筑坝形成水库，可调节流量，电站引用流量大，电站规模也大，水能利用程度充分；缺点：水头受坝高限制，坝工程量大，形成水库会造成库区淹没，投资大，工期长。

适用：河道坡降较缓，流量较大，有筑坝建库条件的河段。

（二）引水式水电站在河流坡降较陡的河段上游，通过人工建造的引水道引水到河段下游集中落差，再经压力管道，引水至厂房。

第三章 习题解答3-1 有一地区变电站通过一条长7km 的10kV 架空线路供电给某工厂变电所，该变电所装有两台并列运行的Yyn0联结的S9-1000型变压器。

已知地区变电站出口断路器为 SN10-I0型。

试用欧姆法计算该工厂变电所10kV 母线和380V 母线的短路电流(3)k I 、"(3)3I I ∞（）、、(3)(3)sh shi I 、及短路容量(3)k S ，并列出短路计算表。

解：1.计算k-1点处的短路电流和短路容量（Uc1=10.5kV ） 1)计算k-1短路电路中各元件的电抗及总电抗①电力系统的电抗：()Ω=⋅==∞37.03005.102211AMV kV S U X C ②架空线路电抗：X 2=X 0l=0.35(Ω/km)×7km=2.45Ω③绘k-1点短路的等效电路如下，计算其总阻抗为：()12k-10.37 2.45 2.82X X X =+=+=Ω∑2）计算k-1点短路电流和短路容量①短路电流周期分量有效值：()31 2.15kA K I −===②短路次暂态电流和稳态电流：(3)(3)(3)1''2.15kA K I I I ∞−===③冲击电流及第一个周期短路全电流有效值：()3(3)sh i 2.55'' 2.55 2.15kA 5.48kA I ==⨯=()3(3)sh I 1.51'' 1.51 2.15kA 3.82kA I ==⨯=④短路容量：(3)(3)11110.5 2.1539.3K C K S I kV kA MV A −−==⨯=⋅2）计算k-2点的短路电流和短路容量（Uc1=0.4kV ）1)计算短路电路中各元件的电抗及总电抗①电力系统的电抗：()Ω⨯=⋅==−∞422111033.53004.0'AMV kV S U X C ②架空线路电抗：X 2'=X 0l 212⎪⎪⎭⎫ ⎝⎛C C UU =0.35(Ω/km)×7 km 25.104.0⎪⎭⎫ ⎝⎛=435.410−⨯Ω ③电力变压器的电抗：Ω⨯=⨯=⋅==−322243102.710004.01005.4100%N C K S U U X X④绘k-2点短路的等效电路如下：计算其总阻抗为：1234(2)3444''//7.2105.331035.410276.7310K XX X X X −−−−−=++∑⨯=⨯Ω+⨯Ω+Ω=⨯Ω2）计算短路电流和短路容量①短路电流周期分量有效值：()3230.1kA K I −=== ②短路次暂态电流和稳态电流：(3)(3)(3)2''30.1kA K I I I ∞−=== ③冲击电流及第一个周期短路全电流有效值：()3(3)sh i 1.84'' 1.8430.1kA 55.4kA I ==⨯= ()3(3)sh I 1.09'' 1.0930.1kA 32.8kA I ==⨯=④短路容量：(3)(3)1220.430.120.8K C K S I kV kA MV A −−==⨯=⋅短路计算表如下表所示：3-2 试用标幺制法重作习题3-1。

第三章短路电流计算一、填空题1、造成短路的原因有，，。

答：绝缘损坏，工作人员误操作，鸟兽破坏绝缘2、如果电力系统的电源总阻抗不超过短路电路总阻抗的，或电力系统容量超过用户供电系统容量倍时，可将电力系统视为无限大容量系统。

答：5%~10%，503、计算短路电流的方法有和两种方法。

答：欧姆法，标幺制法4、短路时间t k是和之和。

答：保护装置动作时间t op，断路器断路时间t oc5、短路电流很大，一方面要产生很大的，另一方面要产生，对电器和导体的安全运行威胁极大，必须充分注意。

答：电动力（电动效应），很高的温度（热效应）二、判断题1、单相短路电流只用于单相短路保护整定及单相短路热稳定度的校验。

（）答案：√2、短路电流的周期分量就是短路稳态电流。

（）答案：√3、短路次暂态电流I’’是一个瞬时值（）答案：⨯4、当发生三相短路时电力系统变电所馈电母线上的电压基本保护不变。

（）答案：√5、三、选择题1、当发生三相短路时，导体中所承受的电动力。

A）两边相最大B）中间相最大C）三相均匀D）不能确定答案：B2、主要用于选择电气设备和导体的短路稳定度校验的短路电流是。

A）三相短路电流B）两相短路电流C）单相短路电流D）不能确定答案：A3、主要用于相间保护的灵敏度校验的短路电流是。

A）三相短路电流B）两相短路电流C）单相短路电流D）不能确定答案：B4、下列哪一个电力系统不能视为无限大容量系统？A）电力系统的电源总阻抗不超过短路总阻抗的5~10%B）电力系统的电源总阻抗不超过短路总阻抗的10%C）电力系统容量低于供电系统容量50倍时D）电力系统容量超过供电系统容量50倍时答案：C5、下列哪一个设备的阻抗在短路计算时不会考虑的？A）电力系统B）电力设备C）电力输送线D）开关设备答案：D四、名词解释1、短路答：短路就是指不同的电位的导电部分包括导电部分对地之间的低阻性短接。

2、无限大容量电力系统答：无限大容量的电力系统，是指供电容量相对于用户供电系统容量大得多的电力系统。

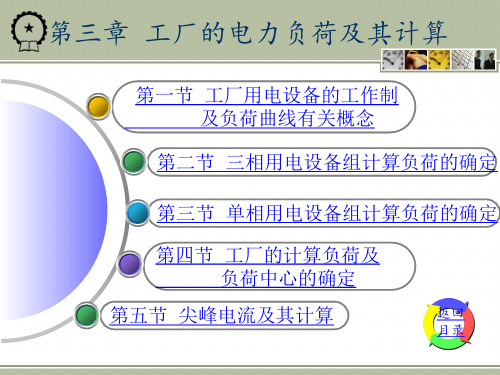

第三章工厂电力负荷及其计算一、填空题1、年最大负荷P max就是。

2、电力负荷的两个含义，一是指，二是指。

3、电力负荷根据对供电可靠性的要求及中断供电造成的损失或影响程度分为级。

4、工厂用电设备，按其工作制分三类：、、。

5、一类负荷对供电电源的要求是供电；二类负荷对供电电源的要求是供电；而三类负荷对供电电源。

6、目前计算负荷的方法有、、三种方法。

7、我国供电企业对工业用户的收费采用的是“”，一部分叫，是按所装用的容量来计费，另一部分叫，是按每月实际耗用电能KWh来计算电费。

8、在我国《供电营业规则》中规定，用电企业的功率因素cosϕ小于时，必须进行补偿；对变电所高压侧的功率因素cosϕ必须。

9、尖峰电流I pk用来选择和、整定继电保护装置及检验电动机自起动条件等。

10、工厂电容补偿的方式有、、。

11、补偿电容的接线形式有、。

12、单相设备接于相电压时的等效三相设备容量Pe是。

13、负荷持续率是表示工作制运行的设备工作特性的物理量，一行车电动机P N=5kW，εN=15%，负荷计算时，要求换算到ε=25%下的功率是。

13、进行负荷计算的主要任务和目的是：(1) ，作为按发热条件选择变压器、线路及电器元件的依据；(2) 作为计算电压波动和选择保护设备的依据；(3) ，作为计算电能消耗和选择补偿装置的依据。

14、为选择电气设备时所确定的某一假想的持续负荷、称为，通常采用30min 最大负荷的平均值作为。

而不考虑电力系统运行时出现的短时（1～2s）负荷。

15、某10kV车间变电所，总计负荷容量为650kV·A。

其中一、二级负荷有420kvar，该变电所宜装设台主变压器，每台变压器的容量ST可选kV·A。

16、根据电力负荷随时间变化的关系而绘制的曲线叫。

根据电力负荷的性质不同可分为、两种。

按时间范围不同有、和三种。

17、并联电力电容器在企业供电系统中的装设位置，有补偿、补偿和补偿，因为QC（△）= QC（Y），所以常采用接线方式。

第三章工厂高压线路的微机继电保护实验一模拟系统正常、最大、最小运行方式一．实验目的了解电力系统的几种运行方式。

二．实验内容1．接通电源。

隔离开关QS1、QS3、QS5、QS9、QS15打到“ON”的位置。

分别按下QF1、QF3、QF5、QF7、QF11、QF12的“ON”绿色按钮，红色指示灯亮。

运行方式切换为最大。

2．按下故障确认按钮d4。

记录此时的短路电流和母线残余电压。

3．解除短路故障，将运行方式切换至正常。

再次按下d4，记录短路电流和母线残余电压。

4．解除短路故障，将运行方式切换至最小，重复步骤3，记录短路电流和母线残余电压。

5．将实验数据填入下表中:实验二微机线路保护装置参数整定操作一．实验目的掌握微机线路保护装置参数整定的原则及方法。

二．实验内容阅读微机线路保护装置的使用说明（如下），并在微机线路保护装置上进行实际操作。

XNR-800微机保护测控装置使用说明书一．保护测控装置面板图标使用说明：1．微机保护测控装置说明：微机保护测控装置包含以下型号内容：XNR-871 线路保护测控装置；XNR-872 变压器保护测控装置；XNR-873 电动机保护测控装置；XNR-896 电动机差动保护测控装置；XNR-876 电容器保护测控装置；XNR-862 母联备自投保护测控装置；XNR-865 母线PT保护测控装置；XNR-891 主变差动保护测控装置；XNR-882 主变后备保护测控装置；该类型保护测控装置的名称在保护测控装置的最上端直接显示；2．微机保护测控装置面板指示灯说明：此类型的面板指示灯共有七个，从上往下依次排列顺序如下：O 运行：表示装置的运行状态，正常运行时为绿色显示且不停的闪烁。

O 电源：表示装置的工作电源是否正常，正常运行时为绿色显示且常亮。

O 告警：表示装置检测的设备有不正常的状态发生，正常运行时不显示，出现不正常状态时显示红色。

过负荷、PT断线、PT失压、零序过流、小电流接地、轻瓦斯、温度升高等情况出现时指示灯显示红色。
