Published Date : MAR.01.2008 Drawing No : SDSA2116 V3 Checked : Shin Chi P.1/4 Part Number: DUG20A-A

20.32mm (0.8”) SINGLE DIGIT NUMERIC DISPLAY www.SunLED.com

Part Number Emitting Color Emitting Material Luminous Intensity (IF=10mA) ucd Wavelength nm λP Description

min. typ.

DUG20A-A Green GaP 3000 15990 565 Common Anode, Rt. & Lt. Hand Decimal Features

z0.8 INCH DIGIT HEIGHT.

z LOW CURRENT OPERATION.

zEXCELLENT CHARACTER APPEARANCE.

zEASY MOUNTING ON P.C. BOARDS OR SOCKETS.

z I.C. COMPATIBLE.

z CATEGORIZED FOR LUMINOUS INTENSITY.

zMECHANICALLY RUGGED.

zSTANDARD : GRAY FACE, WHITE SEGMENT.

zRoHS COMPLIANT.

Notes:

1. All dimensions are in millimeters (inches).

2. Tolerance is ± 0.25(0.01") unless otherwise noted. 3.Specifications are subject to change without notice.

Absolute Maximum Ratings (TA=25°C) UG (GaP) Unit

Reverse Voltage VR 5 V

Forward Current IF 25 mA

Forward Current (Peak) 1/10 Duty Cycle 0.1ms Pulse Width iFS 140 mA

Power Dissipation PT 62.5 mW

Operating Temperature TA -40 ~ +85 °C Storage Temperature Tstg -40 ~ +85

Lead Solder Temperature [2mm Below Package Base] 260°C For 3~5 Seconds Operating Characteristics (TA=25°C) UG (GaP) Unit

Forward Voltage (Typ.) (IF=10mA) VF 2.0 V

Forward Voltage (Max.) (IF=10mA) VF 2.5 V

Reverse Current (Max.) (VR=5V) IR 10 uA

Wavelength Of Peak Emission (Typ.) (IF=10mA) λP 565 nm

Wavelength Of Dominant Emission (Typ.) (IF=10mA) λD 568 nm

Spectral Line Full Width At Half-Maximum (Typ.) (IF=10mA) Δλ 30 nm

Capacitance (Typ.) (VF=0V, f=1MHz) C 15 pF 元器件交易网www.cecb2b.com

Published Date : MAR.01.2008 Drawing No : SDSA2116 V3 Checked : Shin Chi P.2/4 Part Number: DUG20A-A

20.32mm (0.8”) SINGLE DIGIT NUMERIC DISPLAY www.SunLED.com

󰂙UG 元器件交易网www.cecb2b.com

Published Date : MAR.01.2008 Drawing No : SDSA2116 V3 Checked : Shin Chi P.3/4 Part Number: DUG20A-A

20.32mm (0.8”) SINGLE DIGIT NUMERIC DISPLAY www.SunLED.com

Remarks:

If special sorting is required (e.g. binning based on forward voltage, Luminous intensity / luminous flux, or wavelength),

the typical accuracy of the sorting process is as follows:

1. Wavelength: +/-1nm

2. Luminous Intensity / Luminous Flux: +/-15%

3. Forward Voltage: +/-0.1V

Note: Accuracy may depend on the sorting parameters. 元器件交易网www.cecb2b.com

Published Date : MAR.01.2008 Drawing No : SDSA2116 V3 Checked : Shin Chi P.4/4 Part Number: DUG20A-A

20.32mm (0.8”) SINGLE DIGIT NUMERIC DISPLAY www.SunLED.com

PACKING & LABEL SPECIFICATIONS DUG20A-A 元器件交易网www.cecb2b.com

合集下载

FT2000A中文资料

FT2000A中文资料

PreliminaryVorläufig

1)Valid, if leads are kept at ambient temperature at a distance of 10 mm from case

Gültig, wenn die Anschlußdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden

1FT 2000 A … FT 2000 G

Fast Silicon RectifiersSchnelle Silizium Gleichrichter

Version 2004-06-24

Nominal current – Nennstrom20 A

Repetitive peak reverse voltage50…400 V

Periodische Spitzensperrspannung

Plastic caseTO-220AC

Kunststoffgehäuse

Weight approx. – Gewicht ca.2.2 g

Plastic material has UL classification 94V-0

Gehäusematerial UL94V-0 klassifiziert

1/Tab = Cathode 2 = AnodeStandard packaging in tubes

Standard Lieferform in Stangen

Maximum ratingsGrenzwerte

Type

TypRepetitive peak reverse voltage

Periodische Spitzensperrspannung

V

RRM [V]Surge peak reverse voltage

Stoßspitzensperrspannung

V

RSM [V]

FT 2000 A5050

FT 2000 B100100

萨牌双交流电控DUALAC2说明书

萨牌双交流电控DUALAC2说明书

目 录

1 简介

2 规范

2.1 DUALAC2的技术规范

5

2.2 DUALAC2&HP的技术规范 6

2.3 DUALAC2 POWER（加强型）的技术规范 7

2.4 DUALAC2&HP POWER（加强型）的技术规范 8

2.5 控制单元 8

2.5.1 微动开关 8

2.5.2 加速单元 8

2.5.3 其他模拟控制单元 9

2.5.4 速度反馈 9

2.5.5 转向角传感器 10

2.6 保护特性 11

2.7 操作特性 12

BTA20-600中文资料

BTA20-600中文资料

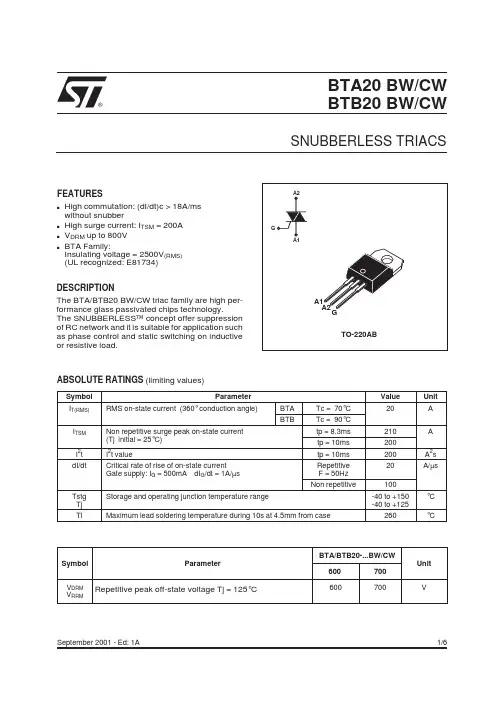

1/6BTA20 BW/CWBTB20 BW/CW®September2001-Ed:1ASNUBBERLESS TRIACSsHighcommutation:(dI/dt)c>18A/mswithoutsnubbersHighsurgecurrent:ITSM=200AsVDRMupto800VsBTAFamily:Insulatingvoltage=2500V(RMS)(ULrecognized:E81734)FEATURESTheBTA/BTB20BW/CWtriacfamilyarehighper-formanceglasspassivatedchipstechnology.TheSNUBBERLESS™conceptoffersuppressionofRCnetworkanditissuitableforapplicationsuchasphasecontrolandstaticswitchingoninductiveorresistiveload.DESCRIPTIONA1A2GTO-220ABSymbolParameterValueUnitIT(RMS)RMSon-statecurrent(360°conductionangle)BTATc=70°C20ABTBTc=90°CITSMNonrepetitivesurgepeakon-statecurrent(Tjinitial=25°C)tp=8.3ms210Atp=10ms200I2tI2tvaluetp=10ms200A2sdI/dtCriticalrateofriseofon-statecurrentGatesupply:IG=500mAdIG/dt=1A/µsRepetitiveF=50Hz20A/µsNonrepetitive100TstgTjStorageandoperatingjunctiontemperaturerange-40to+150-40to+125°CTlMaximumleadsolderingtemperatureduring10sat4.5mmfromcase260°CABSOLUTERATINGS(limitingvalues)SymbolParameterBTA/BTB20-...BW/CWUnit600700VDRMVRRMRepetitivepeakoff-statevoltageTj=125°C600700VA1A2G元器件交易网BTA20 BW/CW BTB20 BW/CW
