PCB 技术标准

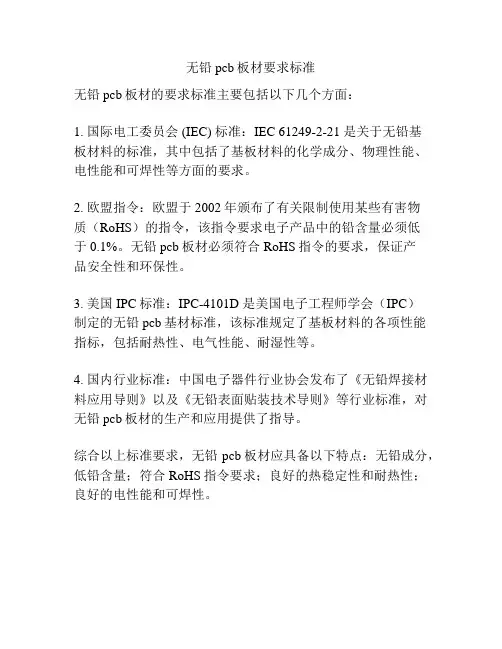

无铅pcb板材要求标准

无铅pcb板材的要求标准主要包括以下几个方面：

1. 国际电工委员会 (IEC) 标准：IEC 61249-2-21 是关于无铅基板材料的标准，其中包括了基板材料的化学成分、物理性能、电性能和可焊性等方面的要求。

2. 欧盟指令：欧盟于2002年颁布了有关限制使用某些有害物质（RoHS）的指令，该指令要求电子产品中的铅含量必须低于0.1%。无铅pcb板材必须符合RoHS指令的要求，保证产品安全性和环保性。

3. 美国IPC标准：IPC-4101D 是美国电子工程师学会（IPC）制定的无铅pcb基材标准，该标准规定了基板材料的各项性能指标，包括耐热性、电气性能、耐湿性等。

4. 国内行业标准：中国电子器件行业协会发布了《无铅焊接材料应用导则》以及《无铅表面贴装技术导则》等行业标准，对无铅pcb板材的生产和应用提供了指导。

综合以上标准要求，无铅pcb板材应具备以下特点：无铅成分，低铅含量；符合RoHS指令要求；良好的热稳定性和耐热性；良好的电性能和可焊性。

pcb生产质量标准

PCB生产质量标准是指在PCB生产过程中，需要满足的一系列质量要求和标准，以保证生产出的PCB产品符合客户的需求，并具备良好的品质和可靠性。

常见的PCB生产质量标准包括但不限于以下几个方面：

1. PCB尺寸和外观要求：包括PCB板的尺寸、厚度、平整度、表面光洁度等要求。

2. 断路和短路测试：通过在生产过程中对PCB进行可靠性测试，以确保不存在断路和短路现象。

3. 焊盘和贴片要求：包括焊盘尺寸、引脚间距、贴片尺寸、贴片位置等要求，以保证焊接过程的准确性和可靠性。

4. 线路内层互连要求：包括内层线宽线距、线与线之间的间隔、过孔直径等要求，以确保线路的连通性和稳定性。

5. 表面贴装技术要求：包括焊锡膏印刷、元件安装、回焊炉温度曲线等要求，以保证元件与PCB板的贴合度和焊接质量。

6. 阻抗控制要求：在某些高频电路或数字信号传输中，对于阻抗的控制要求较高，需确保PCB板上的阻抗控制在一定的范围内。

7. 电性能测试要求：包括绝缘电阻、介电强度、电气容量、电学性能等测试要求，以确保PCB板的电性能符合设计要求。

8. 可靠性要求：包括PCB板的耐热性、耐寒性、抗震性、抗腐蚀性等要求，以保证PCB在各种环境下的可靠性和稳定性。

这些PCB生产质量标准可以根据客户的具体需求以及行业的规范进行定制和调整，以满足不同产品和应用的要求。

pcb测温板标准

PCB测温板标准：温度是重要的物理量之一，它在许多工业领域中的测量非常重要。在电路板（PCB）的制造过程中，对温度的监测和控制是至关重要的。因此，制定了一系列的标准和准则来确保PCB测温板的准确性和可靠性。本文将介绍PCB测温板的标准，并探讨其重要性和应用。

1. PCB测温板标准的背景

温度的测量对于工业应用来说至关重要。特别是在电子行业中，温度是影响电路性能和可靠性的关键因素之一。为了确保电路板的性能和可靠性，需要对电路板进行温度监测和控制。因此，制定了一系列的标准和准则来规定PCB测温板的技术要求和测试方法。

2. PCB测温板标准的重要性

PCB测温板标准的制定是为了确保电路板温度测量结果的准确性和可靠性。通过遵循标准，可以确保测温板的质量，提高测量结果的可靠性和准确性。此外，标准化还可以提高电路板生产和测试的效率，降低成本。 3. PCB测温板标准的应用

PCB测温板标准的应用范围非常广泛，涉及到多个领域和行业。以下是一些常见的应用场景：

-电子产品制造业：在电子产品的制造过程中，常常需要对电路板的温度进行监测和控制。通过使用符合标准的PCB测温板，可以确保电路板的性能和可靠性。

-汽车行业：在汽车电子控制系统中，温度的测量对于保证系统的正常运行非常重要。通过使用符合标准的PCB测温板，可以对汽车电子控制系统进行温度监测和控制。

-医疗设备行业：在医疗设备中，温度对于保证设备的安全和可靠性非常关键。使用符合标准的PCB测温板可以确保医疗设备的性能和可靠性。

4. PCB测温板标准的技术要求

PCB测温板标准对技术要求进行了详细的规定。以下是一些常见的技术要求： -测温范围：标准规定了PCB测温板的测温范围。通常，测温范围可以根据具体的应用需求进行调整。

-测温精度：标准规定了PCB测温板的测温精度，以确保测量结果的准确性。

-抗干扰性：标准规定了PCB测温板对干扰的抗性要求，以确保测量结果的可靠性。

高密度PCB（HDI）检验标准

1 术语和定义

HDI：High Density Interconnect，高密度互连，也称BUM（Build-up Multilayer或Build-up PCB），即积层法多层板。积层互联通常采用微孔技术，一般接点密度＞130点/in2，布线密度＞在117in/in2 。图3-1是HDI印制板结构示意图。

Core：芯层，如图3-1，HDI印制板中用来做内芯的普通层。

RCC：Resin Coated Copper，背胶铜箔。

LDP：Laser Drillable Prepreg，激光成孔半固化片。

Build-up Layer：积层，如图3-1，叠积于芯层表面的高密互联层，通常采用微孔技术。

Microvia：微孔，孔直径≤0.15mm的盲孔或埋孔。

Target Pad：如图3-1，微孔底部对应Pad。

Capture Pad：如图3-1，微孔顶部对应Pad。

Buried Hole：埋孔，如图3-1，没有延伸到PCB表面的导通孔。

图3-1 HDI印制板结构示意图

。

1.1 铜箔

包括RCC铜箔与芯层板铜箔，主要性能缺省指标如下表：

表5.2-1 铜箔性能指标缺省值

特性项目 铜箔厚度 品质要求

RCC 1/2 Oz；1/3Oz 抗张强度、延伸率、硬度、MIT耐折性、

芯层板铜箔 与普通PCB相同 弹性系数、质量电阻系数、表面粗糙Ra，参考Q/DKBA3178.1《刚性PCB检验标准》。

1.2 金属镀层

微孔镀铜厚度要求：

表5.3-1 微孔镀层厚度要求

镀层 性能指标

微孔最薄处铜厚 ≥12.5um

2 尺寸要求

本节描述HDI印制板的尺寸精度的特别要求，包括板材、导线、孔等。尺度特性需用带刻度的≥30倍的放大系统作精确的测量和检验。

2.1 板材厚度要求及公差

2.1.1 积层厚度要求及公差

缺省积层介质为65～80um的RCC，压合后平均厚度≥40um，最薄处≥30um。
