PCB板绘制技术规范

PCB设计规范PCB设计是电子产品中非常重要的一环，也是实现电路功能的基础。

设计出高质量的PCB板不仅可以保证电路稳定性和可靠性，还能提升整个产品的性能和品质。

为了确保PCB设计的质量和效果，需要遵循PCB设计规范。

PCB设计规范包括以下几个方面：1.尺寸规范PCB板的尺寸要大于等于实际需要的空间大小，以确保电路板的稳定性和可靠性。

同时，PCB板的尺寸还需要考虑到制造成本和生产工艺。

在标注PCB尺寸时，应该包括外形尺寸和最长边尺寸。

2.布线规范布线是PCB设计中重要的一部分，它直接影响到电路的正常工作。

在布线时应该遵循以下规范：(1)布线路径尽量直，减少折线和弯曲。

(2)高频电路的信号线和地线要尽量靠近，避免干扰。

(3)普通信号电路布线路径和电源线相隔远，减少干扰。

(4)避免信号和电源线的平行布线，避免电磁兼容干扰。

(5)布线路径不能干扰到焊盘、元器件和标识。

PCB焊盘的设计要遵循以下规范：(1)焊盘与元器件之间的间距要够大，以方便手工/机械焊接。

(2)焊盘的大小要适当，不宜太小，避免给生产和维护造成麻烦。

(3)焊盘应该统一，避免出现大小不一、排列杂乱的情况。

(4)焊盘间应该有足够的间隙，以确保信号之间的电气隔离。

(5)焊盘应该有正确的标识和编号系统，以便后续操作。

4.元器件安装规范在PCB元器件的安装和设计时，需要遵循以下规范：(1)元器件的安装位置与焊盘匹配，避免安装反向，造成电路不通。

(2)在安装元器件时需要留足够的间距，以避免相邻件之间的干扰。

(3)在安装元器件时应该留出足够的空间，以便元器件的调整和维护。

(4)元器件的标识应该清晰、准确、统一，以便后续的维护和操作。

PCB接地规范主要包括以下几个方面：(1)整个PCB板需要有一个统一的接地系统，以确保电路的稳定性。

(2)接地线路应该尽量短，以避免接地线路电感和电容的影响。

(3)高频电路的接地和普通信号的接地要分开，避免互相干扰。

(4)接地的引脚和焊盘要足够的强壮，以防止接地不良等问题。

pcb印制板设计规范篇一：PCB 工艺设计规范规范产品的PCB工艺设计，规定PCB工艺设计的相关参数，使得PCB的设计满足可生产性、可测试性、安规、E(转载于: 小龙文档网:pcb印制板设计规范)MC、EMI 等的技术规范要求，在产品设计过程中构建产品的工艺、技术、质量、成本优势。

本规范适用于所有电了产品的PCB工艺设计，运用于但不限于PCB的设计、PCB投板工艺审查、单板工艺审查等活动。

本规范之前的相关标准、规范的内容如与本规范的规定相抵触的，以本规范为准。

导通孔（via）：一种用于内层连接的金属化孔，但其中并不用于插入元件引线或其它增强材料。

盲孔（Blind via）：从印制板内仅延展到一个表层的导通孔。

埋孔（Buried via）：未延伸到印制板表面的一种导通孔。

过孔（Through via）：从印制板的一个表层延展到另一个表层的导通孔。

元件孔（Component hole）：用于元件端子固定于印制板及导电图形电气联接的孔。

Stand off：表面贴器件的本体底部到引脚底部的垂直距离。

板材，应在文件中注明厚度公差。

机密XX-7-9 页 1 页热设计要求高热器件应考虑放于出风口或利于对流的位置温度敏感器械件应考虑远离热源对于自身温升高于30℃的热源，一般要求：若因为空间的原因不能达到要求距离，则应通过温度测试保证温度敏感器件的温升在降额范围内。

为了保证透锡良好，在大面积铜箔上的元件的焊盘要求用隔热带与焊盘相连，对于需过5A 以上大电流的焊盘不能采用隔热焊盘，如图所示：焊盘两端走线均匀或热容量相当焊盘与铜箔间以”米”字或”十”字形连接过回流焊的0805以及0805以下片式元件两端焊盘的散热对称性为了避免器件过回流焊后出现偏位、立碑现象，地回流焊的0805以及0805以下片式元件两端焊盘应保证散热对称性，焊盘与印制导线的连接部宽度不应大于（对于不对称焊盘），如图1所示。

高热器件的安装方式及是否考虑带散热器确定高热器件的安装方式易于操作和焊接，原则上当元器件的发热密度超过/cm3，单靠元器件的引线腿及元器件本身不足充分散热，应采用散热网、汇流条等措施来提高过电流能力，汇流条的支脚应采用多点连接，尽可能采用铆接后过波峰焊或直接过波峰焊接，以利于装配、焊接；对于较长的汇流条的使用，应考虑过波峰时受热汇流条与PCB热膨胀系数不匹配造成的PCB变形。

PCB电路板PCB设计规范1.尺寸和形状：根据电路板应用和要求确定尺寸和形状，确保能够容纳所有的组件并符合外形要求。

在设计过程中要考虑PCB的弯曲、挤压等因素，应保持板面较为平整。

2.布线规范：合理规划布线，使布线路径尽量短，减小电阻和干扰。

应避免线路交叉和平行，减少串扰和阻抗不匹配。

同时，应根据不同信号的特性分开布线，如模拟信号、数字信号和高频信号。

3.引脚布局：根据电路板上的组件情况，合理安排引脚位置和布局，以便于布线和检修。

引脚布局应尽量避免互相干扰，减少电磁辐射和串扰。

4.电源和接地：电源和接地是电路板的重要部分，应合理规划电源和接地的位置和路径，确保电源供应稳定和接地可靠。

同时，应避免电源和接地回路交叉、干扰。

5.差分信号设计：对于差分信号，对应的差分线应该保持相同的长度和距离，并且相对地和其他信号线隔离，以保证信号的传输质量。

6.阻抗控制：对于高频信号和差分信号，需要控制PCB的阻抗以保证信号的传输质量。

通过合理布线、选用合适的线宽和间距等方式来控制阻抗。

7.信号层分布：不同信号应分配在不同的信号层上，以减少串扰和互相影响。

如分离模拟信号和数字信号的层，使其相互独立。

8.过孔和焊盘：过孔和焊盘是PCB上的重要部分，需要合理设计和布局，以便于焊接和连接。

过孔应根据设计要求确定尺寸和孔径，焊盘应采用适当的尺寸和形状。

9.元件布局：在布局元件时，应合理安排元件的位置和间距，以便于布线和散热。

同时，要注意元件的方向和引脚位置，以方便组装和检修。

10.标记和说明：在PCB上标注元件的名称、值和引脚功能，以便于使用和维护。

同时，在PCB设计文件中提供详细的说明和注释，方便其他人理解和修改。

总之，PCB设计规范是确保PCB电路板设计的合理性、可靠性和可制造性的重要标准和方法。

通过遵循相关规范，可以有效提高电路板的性能和可靠性，减少故障和制造成本。

PCB线路板设计规范PCB线路板设计规范是为了确保电路板的性能、可靠性和可制造性而制定的一系列规则和要求。

遵循这些规范可以提高电路板的质量，减少故障率，优化设计和制造过程，使电路板能够更好地满足设计要求。

以下是PCB线路板设计规范的一些主要方面：1.外形尺寸和形状：电路板的外形尺寸和形状应符合设计要求，并适合安装在相应的应用设备中。

在设计过程中应注意尺寸的准确性和稳定性，避免设计过大或过小的尺寸。

2.电路板层布局：电路板的层布局应根据电路设计要求来确定。

在布局过程中，应将元件、信号线和电源线等布置在合适的层中，以避免互相干扰。

同时，还应根据电路的复杂程度和频率要求来确定电路板的层数。

3.电路布线规则：电路板的布线应遵循一定的规则，如信号线与电源线的间距、信号线的阻抗控制等。

布线规则的遵循可以减少信号串扰和噪音干扰，提高信号质量和抗干扰能力。

4.元件布置规则：电路板上各个元件的布置应符合一定的规则，如元件之间的间距、元件与边界的距离等。

元件布置规则的遵循可以方便焊接和维修，避免元件之间的相互干扰和短路等问题。

5.焊盘和焊接规则：电路板上焊接点的设计应符合一定的规则，如焊盘大小、已焊盘的间距等。

焊盘的设计合理与否直接影响到焊接质量和可靠性。

同时，还应注意焊接工艺的要求，如正确选择焊接材料、焊接温度和焊接时间等。

6.电源布局和分离规则：电路板上各个电源的布局应合理，避免互相干扰。

同时，还应根据电路的功耗和电流要求来确定电源的容量和类型，保证供电的稳定性和可靠性。

7.防护和绝缘规则：电路板的防护和绝缘要求是确保电路板安全运行的关键。

设计时应注意电路板的防尘、防潮、防静电等问题，并采取必要的安全措施，如绝缘层的加工、防火阻燃材料的选择等。

8.环境适应性和可靠性要求：电路板的环境适应性和可靠性要求是根据实际应用环境和可靠性要求来制定的。

设计时应考虑电路板的工作温度范围、振动和冲击等因素，并采取必要的措施，如选择适应性材料和加强电路板的结构，以提高电路板的可靠性。

PCB电路板PCB设计工艺规范PCB（Printed Circuit Board）是电子电路的重要组成部分，是连接电子元器件的基础。

PCB设计工艺规范是为了确保电路板的质量和可靠性，规范设计人员在设计和制造过程中的操作和要求。

下面将介绍一些常见的PCB设计工艺规范。

1.设计规范-PCB尺寸规范：根据电路板的应用需求，确定最佳的尺寸和形状。

-层压结构规范：根据电路板的复杂度和布线需求，选择适当的层压结构。

-线宽线间规范：根据电流和阻抗需求，确定电路板上的线宽和线间距。

-焊盘规范：确定焊盘的尺寸、形状和间距，以确保焊接质量。

-组件布局规范：合理布置电子元器件，使得信号传输和散热均衡。

2.贴片工艺规范-引脚间距规范：根据元器件的引脚间距，确定元器件的位置和布局。

-焊膏剂规范：选择适当的焊膏剂，并控制其厚度和分布，以确保焊接质量。

-焊接温度规范：根据元器件和焊接材料的要求，确定合适的焊接温度。

-退锡规范：通过合适的退锡工艺，确保焊接点的可靠性和连接性。

3.线路布线规范-信号完整性规范：根据信号传输特性和电磁兼容性要求，确定合适的线路布线规范。

-电源和地线规范：保持电源和地线的稳定性和布线规范，以提供可靠的电源和接地。

-信号层划分规范：根据布线需求和层压结构，确定信号层的划分和连接方式。

4.工艺控制规范-正确的板材选择：根据电路板的应用和环境要求，选择合适的板材。

-禁忌设计规范：避免设计不合理的布线，如绕线锯齿状、封装阻挡焊盘等。

-高速信号特殊处理规范：对于高速信号，需要特殊处理，如规范的阻抗匹配、信号层堆叠等。

-容错性设计规范：在设计过程中考虑到制造过程中的不确定因素，增强电路板的容错性。

5.丝印和标识规范-丝印的位置和内容规范：确定电路板上的标识位置和内容，包括元器件的位置和器件类型。

-标示符规范：标示电路板的版本号、日期、厂家等信息，以便追踪和维护。

PCB设计工艺规范的目的是确保电路板的质量和可靠性，避免在制造和使用过程中的潜在问题。

PCB工艺设计规范1. 厚度规范：PCB的厚度是指PCB板的整体厚度，包括铜箔厚度和基板厚度。

通常，常用的PCB板厚度为1.6mm，厚度小于0.8mm的为薄板，大于2.4mm的为厚板。

在设计中，需要根据具体的应用需求和制造工艺要求选择适当的板厚，以确保PCB的机械强度和电性能。

2. 最小线宽线距规范：线宽和线距是PCB中电路走线的基本要素。

在设计中，需要根据电路的复杂性、元器件封装的引脚间距以及制造工艺的要求来确定线宽和线距。

一般情况下，常见的线宽线距为0.15mm，对于高密度集成电路和高频电路，线宽线距可以更小，如0.1mm。

3.确保电信号完整性的规范：在高速信号和高频电路设计中，为了保证电信号的完整性，需要采取一系列措施，包括使用合适的PCB材料、布线布局、地与电源平面的设置、阻抗匹配和信号层堆叠等。

此外，还需要考虑信号的传输延迟，尽量缩短信号传输路径，减少信号的反射和串扰。

4.元器件布局规范：元器件的布局直接影响到电路的性能和可靠性。

在进行布局时，需要注意以下几点：首先，元器件之间的布局要合理，避免互相干扰；其次，布局要符合热分布平衡的原则，尽量避免热点集中；最后，布局要注意便于元器件的调试和维护。

5.焊接规范：PCB的焊接是PCB制造的重要步骤之一、在进行焊接时，需要根据不同的焊接方式和元器件类型选择合适的焊接方法。

常见的焊接方式有手工焊接、波峰焊接和无铅焊接。

此外，还需要注意焊接温度和时间，避免过高的温度和时间对PCB和元器件产生损害。

6.通孔设计规范：通孔是PCB中连接不同层电路的重要通道。

为了确保通孔的质量和可靠性，通孔设计时需要注意以下几点：首先，通孔尺寸应符合元器件引脚和焊盘的要求；其次，通孔布局应合理，避免通孔过多导致PCB变形和信号串扰；最后，通孔孔径和层数需要根据通孔负载和导通电流来确定。

以上是几个常见的PCB工艺设计规范，通过遵循这些规范可以有效地提高PCB设计的质量和可靠性。

原理图PCB板设计制作规范标准原理图.PCB板设计制作规文件编号:文件版本:文件制定日期:文件名称:原理图.PCB板设计制作规容:一.目的:为了提高生产效率和生产质量,降低产品成本,需要设计出一块能满足技术要求,功能完善,布局合理且安全可靠,实用美观的电路图样,特制定以下具体要求。

二.围:此PCB设计制作规细则只适用于常禾公司AMP研发使用。

三.定义:导通孔(via) : 一种用于层连接的金属化孔,但其中并不用于插入元件引线或增强材料。

埋孔(Buried via) : 未延伸到印制板表面的一种导通孔。

过孔(Through via): 从印制板的一个表层延展到另一个表层的导通孔。

四.主题:4.1PCB板材要求:确定PCB所选用的板材,一般用FR-4(双面或多层板及玻纤板)或FR-1(单面板),或CM-1(半玻纤板),均要求防火等级在94-V0以上;板材最小铜厚度依电流大小决定,一般选用1~2OZ/Ft2.即当电流较小时使用10Z/Ft2,当电流较大时使用20Z/Ft2.在选用PCB板时一定要注意PCB板的五项安规标识(UL认证标志,生产厂家,厂家型号,UL认证文件号,阻燃等级)是否齐全,同时要求PCB板必须符合RoHS要求。

4.2PCB设计制作要求4.2.1 电子电路绘图使用软件要求统一使用Protel 99 SE, 便于以后其他工程师均可以修改和整理文档资料。

4.2.2在整机原理图中都要求有原理方框总图和原理子图,方框总图要求整机所有功能和信号流程;各原理图要求整齐,信号流程清晰,一目了然,不能将原理功能交叉.混乱绘制,尽量少使用网络标示。

4.2.3在PCB布板时,都要求使用网络布线,可以提高PCB板的正确性。

4.2.4原理图中的序号数值要求和PCB板中的序号数值一一对应;PCB元件值不允许印刷在PCB板中,只允许出现位号,位号大小最小高0.8宽0.14.2.5原理图和PCB板绘制完成后都要求输入公司统一的文件标题(参考图一)在图一中需要注意的是图面版本的问题,版本号统一从XX00开始,XX表示为机种代码,00表示从0版开始,流水号作业,同时需要在图面之中注明更改位置。

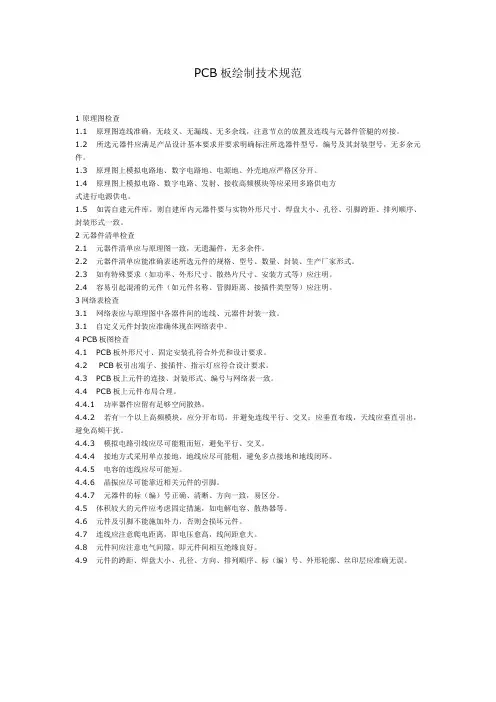

PCB板绘制技术规范1 原理图检查1.1 原理图连线准确，无歧义、无漏线、无多余线，注意节点的放置及连线与元器件管腿的对接。

1.2 所选元器件应满足产品设计基本要求并要求明确标注所选器件型号，编号及其封装型号，无多余元件。

1.3 原理图上模拟电路地、数字电路地、电源地、外壳地应严格区分开。

1.4 原理图上模拟电路、数字电路、发射、接收高频模块等应采用多路供电方式进行电源供电。

1.5 如需自建元件库，则自建库内元器件要与实物外形尺寸、焊盘大小、孔径、引脚跨距、排列顺序、封装形式一致。

2 元器件清单检查2.1 元器件清单应与原理图一致，无遗漏件，无多余件。

2.2 元器件清单应能准确表述所选元件的规格、型号、数量、封装、生产厂家形式。

2.3 如有特殊要求（如功率、外形尺寸、散热片尺寸、安装方式等）应注明。

2.4 容易引起混淆的元件（如元件名称、管脚距离、接插件类型等）应注明。

3网络表检查3.1 网络表应与原理图中各器件间的连线、元器件封装一致。

3.1 自定义元件封装应准确体现在网络表中。

4 PCB板图检查4.1 PCB板外形尺寸、固定安装孔符合外壳和设计要求。

4.2 PCB板引出端子、接插件、指示灯应符合设计要求。

4.3 PCB板上元件的连接、封装形式、编号与网络表一致。

4.4 PCB板上元件布局合理。

4.4.1 功率器件应留有足够空间散热。

4.4.2 若有一个以上高频模块，应分开布局，并避免连线平行、交叉；应垂直布线，天线应垂直引出，避免高频干扰。

4.4.3 模拟电路引线应尽可能粗而短，避免平行、交叉。

4.4.4 接地方式采用单点接地，地线应尽可能粗，避免多点接地和地线闭环。

4.4.5 电容的连线应尽可能短。

4.4.6 晶振应尽可能靠近相关元件的引脚。

4.4.7 元器件的标（编）号正确、清晰、方向一致，易区分。

4.5 体积较大的元件应考虑固定措施，如电解电容、散热器等。

4.6 元件及引脚不能施加外力，否则会损坏元件。

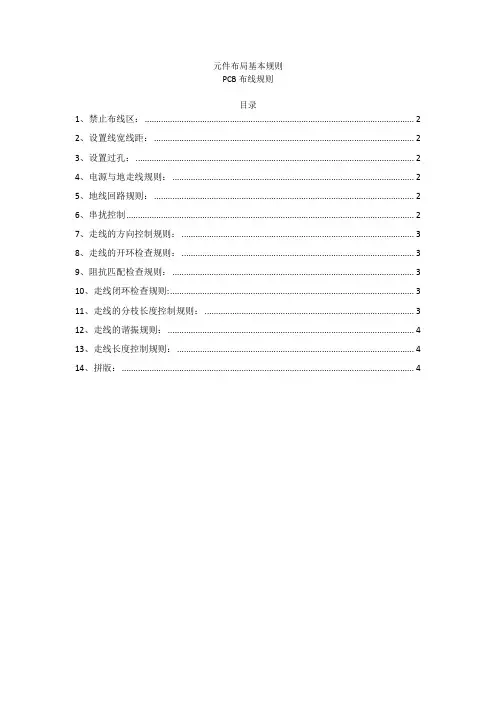

元件布局基本规则PCB布线规则目录1、禁止布线区： (2)2、设置线宽线距： (2)3、设置过孔： (2)4、电源与地走线规则： (2)5、地线回路规则： (2)6、串扰控制 (2)7、走线的方向控制规则： (3)8、走线的开环检查规则： (3)9、阻抗匹配检查规则： (3)10、走线闭环检查规则: (3)11、走线的分枝长度控制规则： (3)12、走线的谐振规则： (4)13、走线长度控制规则： (4)14、拼版： (4)1、禁止布线区：画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线。

2、设置线宽线距：电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil（或8mil）；线间距不低于10mil。

3、设置过孔：正常过孔不低于30mil。

4、电源与地走线规则：注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。

5、地线回路规则：环路最小规则，即信号线与其回路构成的环面积要尽可能小，环面积越小，对外的辐射越少，接收外界的干扰也越小。

6、串扰控制串扰是指PCB上不同网络之间因较长的平行布线引起的相互干扰，主要是由于平行线间的分布电容和分布电感的作用。

克服串扰的主要措施是：加大平行布线的间距，遵循3W规则。

在平行线间插入接地的隔离线。

减小布线层与地平面的距离。

7、走线的方向控制规则：相邻层的走线方向成正交结构。

避免将不同的信号线在相邻层走成同一方向，以减少不必要的层间串扰；当由于板结构限制年已避免出现该情况，特别是信号速率较高时，应考虑用地平面隔离各布线层，用地信号线隔离各信号线。

作为电路的输入及输出用的印制导线应尽量避免相邻平行，以免发生回授，在这些导线之间最好加接地线。

8、走线的开环检查规则：一般不允许出现一端浮空的布线，主要是为了避免产生“天线效应”，减少不必要的干扰辐射和接收，否则可能带来不可预知的结果。

9、阻抗匹配检查规则：同一网络的布线宽度应保持一致，线宽的变化会造成线路特性阻抗的不均匀，当传输的速度较高时会产生反射，在设计中应该尽量避免这种情况。

PCB电路板工艺设计规范一、目的针对PCB板的设计，为了能够规范化和标准化，以满足生产工艺的要求。

二、规范内容一）、印制板结构1.PCB尺寸板厚应在PCB文件中标明确定尺寸，特别是部份PCB板需要与壳体配装的，必须将其误差范围写明，如USB板；目前板厚规格：0.8mm、1.0mm、1.2mm、1.6mm、2.0mm、2.5mm、3.0mm、3.5mm等。

2.PCB的板角应为R型倒角为方便单板加工，不拼板的单板板角为R型倒角，对于有工艺边和拼板的单板，工艺边应为R角型倒角，一般圆角直径为≥φ3，小板可以适当调整，有特殊要求按结构图表示方法明确标出R大小，以便厂家加工。

3.为提高机插效率，尽量将小块PCB 拼接成大块PCB，拼板要求拼成矩形且以从传板方向测量X＞Y，PCB 的四个角要求倒圆角，Ｒ≥3mm(图1)，以保证自动传板机构的正常工作，避免卡板造成停机或损坏PCB。

图14.工艺边4.1.元器件的外侧距边缘太近，应在传板轨道两边增加工艺边，工艺边宽度为≥5mm（设备加工最低要求）图2。

图2为保证在PCB板在过波峰焊、回流焊等时，传送轨道的链爪不碰到元器件，元器件的外侧距PCB板边缘≥5mm，若达不到则需加工艺边来满足生产工艺要求。

4.2.若PCB板上有大面积开孔（异形缺口）与传板边（工艺边）连接处较小（小于该板的1/2的），应在开孔（异形缺口）与传板边的地方，将开孔（异形缺口）补全，以避免焊接时造成漫锡和板变形，补全部分和原有的PCB部分要以单边几点（开邮票孔）连接，在波峰后将多余部分去掉(图3)。

图3在采用邮票孔时，应注意搭边应均匀分布在每块拼板的四周，以避免焊接时由于 PCB 板受力不均匀而导致变形。

邮票孔的位置应靠近PCB板内侧,防止拼板分离后邮票孔处残留的毛刺影响客户的整机装配。

5.PCB设计尺寸贴片机：PCB设计MAX320 mm×320 mm，MIN 70mm×100mm；AI机插：PCB设计MAX508mm×381mm，MIN50mm×50mm；波峰焊：目前公司的波峰焊机宽度一般为300mm以内为宜，最宽为350mm，故PCB板宽不能超过330mm；一般原则：当PCB单板的尺寸小于50mm×50mm时，必须做拼板；拼板的尺寸不可以太大，也不可以太小，以生产、测试、装配工程中便于生产设备的加工和不产生较大的变形为宜。

PCB板工艺设计规范PCB（Printed Circuit Board，印刷电路板）是现代电子产品中不可或缺的基础组成部分之一、在设计和制造过程中，必须遵循一定的工艺规范，以保证PCB的性能、可靠性和可制造性。

本文将介绍一些常见的PCB板工艺设计规范。

1.PCB板设计流程PCB板设计流程包括原理图设计、器件布局、线路布线、标准化、设计验证、文件生成和生产准备等多个环节。

在设计过程中，应严格遵循设计流程，确保设计的准确性和可靠性。

2.材料选择PCB板的材料包括基板、贴片元件、焊膏、印刷墨水、包装材料等。

在选择材料时，应考虑其适应性、耐久性和可靠性。

同时，还应根据设计要求选择适当的材料。

3.线路布线规范线路布线是PCB设计中最关键的环节之一、在布线过程中，应考虑信号完整性、阻抗匹配、信号干扰、耐噪声性能等因素。

同时，还应避免线路交叉、线宽过窄、走线过长等问题。

4.元器件布局规范元器件布局是影响PCB性能和可靠性的关键因素之一、在布局过程中，应根据电路功能、布线需求和散热要求合理安排元器件的位置。

同时，还应避免元器件之间的相互干扰和过度热耦合现象。

5.焊盘设计规范焊盘是焊接电子元器件和PCB板之间的连接部分。

在设计焊盘时，应确保焊盘与元件脚的匹配度，避免过大或过小。

同时，还应根据焊接工艺要求选择合适的焊盘形状和尺寸。

6.过孔设计规范过孔是连接PCB板上不同层的电气信号或电流的通道。

在设计过孔时，应考虑通孔的大小、位置、形状和数量。

同时，还应避免过孔过多或过大，以避免影响PCB的机械强度和信号完整性。

7.丝印和文字标记规范丝印和文字标记是PCB上用于标识元器件、引脚和其他关键信息的印刷内容。

在设计丝印和文字标记时，应保证其清晰可读，大小适中，位置准确。

同时，还应注意不要与焊盘或其他元器件发生冲突。

8.PCB板尺寸和外形规范PCB板的尺寸和外形是根据设备安装和连接要求确定的。

在设计PCB板尺寸和外形时，应考虑到外部连接和固定设备的需求，确保PCB与其他设备之间的良好适配。

PCB板工艺设计规范PCB（Printed Circuit Board）板工艺设计规范是指在PCB设计与制作过程中需要遵守的一系列规范和标准。

下面将介绍一些常见的PCB板工艺设计规范。

1.PCB板材选择：PCB板材是PCB制作的基础，应根据电路设计要求和成本因素选择适当的材料。

常见的PCB板材有FR-4（玻璃纤维板）、FR-2（纸质基板）和金属基板等。

2.线宽与线距：PCB布线时，线宽和线距的选择受到制造工艺和电路要求的限制。

一般而言，线宽、线距的设计应符合PCB厂商的要求，尽量选择合适的数值，同时考虑信号完整性和阻抗匹配等要求。

3.阻抗控制：在高速电路设计中，阻抗控制是非常重要的。

设计师需要根据电路特性和信号传输要求，合理选择PCB板材、线宽和线距等参数，以确保阻抗匹配。

同时，在设计过程中还需考虑终端阻抗匹配和线路长度匹配。

4.过孔设计：PCB板设计中常用的连接方式是通过过孔实现的。

在过孔设计时，需要注意过孔尺寸、过孔通孔和过孔孔容等因素。

尺寸过大或过小都会影响PCB板的性能和可靠性，因此在设计中应保证过孔的合理布局和尺寸。

5.接地和分层：在高密度PCB设计中，接地和分层是非常重要的。

正确地布置接地和分层层次可以有效地减少电磁干扰和串扰。

设计时需要根据信号类型和敏感性，合理地划分信号层、地层和电源层，并且合理规划信号的走向。

6.焊盘设计：焊盘设计是PCB板工艺设计中的重要环节。

在焊盘设计中，需要考虑焊盘的尺寸、形状和数量。

合理的焊盘设计可以提高元件的焊接质量和可靠性。

7.线路布局：线路布局是PCB板工艺设计中的核心环节。

合理的线路布局可以确保信号的稳定传输，减少信号跨越和串扰的问题。

在布局时要避免长线与短线相交，尽量采用直线布线和90度转角。

8.引脚排列：元件引脚排列的合理性直接影响到PCB板的布局和元件的方便性。

在引脚排列时要尽量避免交叉引脚和交错引脚，以减少信号干扰和布线困难。

9.文档和标记：总之，PCB板工艺设计规范是确保PCB设计和制作过程顺利进行的重要依据。

原理图PCB板设计制作规范标准1.原理图设计规范标准(1)命名规范：元件、管脚、信号和电源名称要规范命名，方便理解和维护。

可以采用英文缩写、音译或中文拼音等。

(2)元件库的选择：选择适合自己设计的元件库，要求库的内容完整，符合组织结构，元件属性准确。

(3)连线规范：连线要整齐划一，不交叉，避免拐弯和折线。

信号线要分类，分层布线，并遵循最短路径原则，尽量减小信号传输时延。

(4)参考识别：添加参考识别，包括PCB板图名、版次、日期等，方便识别和追溯。

(5)技术文件：原理图要包括技术文件，如元件清单、电源电压要求、信号电平要求等，方便后期调试和维护。

2.PCB板设计规范标准(1)PCB尺寸：根据产品的空间限制和规划，确定PCB板的尺寸，尽量利用空间，减小板面积。

(2)元件布局：根据电路功能和元件特性，合理布局元件，避免干扰和信号串扰。

功率大的元件和高频元件要分开布局，并留出足够的散热空间。

(3)关键信号处理：对于关键信号，如时钟信号、高速信号等，要特别处理。

如增加阻抗控制、差分布线、屏蔽等。

(4)电源和地线：电源和地线要分层布局，减小干扰。

同时要考虑电源电流的分布和供电稳定性，合理设计电源网络。

(5)线宽和间距：根据电流和信号传输要求，选择适当的线宽和间距。

高速信号要考虑传输线的阻抗匹配。

(6)引脚和焊盘：确定元件的引脚和焊盘布局，要考虑元件安装和焊接时的易用性和可靠性。

(1)层数和堆叠：根据电路复杂度和性能要求，确定PCB板的层数和堆叠方式。

(2)板材选择：根据电路功率、频率等要求，选择适合的板材，如FR4、高TG板等。

(3)焊接工艺：确定焊接工艺和焊接方式，如SMT、DIP等。

要考虑焊点的可靠性和焊接质量。

(4)表面处理：根据焊接方式和要求，选择适当的表面处理方式，如HASL、ENIG等，保证焊点的可靠性。

(5)丝印和标识：在PCB板上添加丝印和标识，包括元件位置、极性标识、工艺信息等，方便组装和维护。

PCB设计参考规范PCB（Printed Circuit Board）设计是电子产品开发过程中至关重要的一个环节。

一个好的PCB设计可以优化电子产品的性能、提高生产效率并降低成本。

为了保证PCB设计的质量和稳定性，设计工程师需要遵循一些常用的规范与标准。

下面是PCB设计参考规范的一些要点，以供设计工程师参考。

一、尺寸规范1.PCB板尺寸：PCB板尺寸应根据产品的需求进行合理的设计，并留出足够的空间用于组装元件和布局信号线路。

2.定位孔：在板子的四个角上应布置定位孔，用于方便PCB板的定位和对准。

二、元件布局规范1.元件布局：尽量采用合理的布局方式，避免元件之间的互相干扰。

可以根据不同的电路模块将元件进行分组，同时也要考虑到各个模块之间的互连。

2.元件间距：元件之间的间距要足够大，以避免干扰和短路等问题的发生。

三、信号线路规范1.信号线宽度：不同类型的信号线的宽度应根据其承载的电流大小来设计，以保证信号线的稳定性和可靠性。

2.信号线走向：信号线走向应尽量简洁、直观，并避免交叉。

尽量使用直线，避免过多的拐弯和斜线。

3.分层布局：合理使用PCB板的多层结构，将功率线和地线分层布局，避免互相干扰。

四、阻抗控制规范1.差分信号的阻抗控制：对于差分信号，其阻抗应尽量保持一致，以避免信号失真和互相干扰。

2.时钟信号的阻抗控制：对于高速时钟信号，应采用特殊的布线方式和阻抗控制，以避免信号抖动和失真。

五、电源和地线规范1.电源线和地线：电源线和地线应采用足够宽的线路来设计，以保证稳定的电源供应和良好的接地。

2.空域分离：电源线和地线应尽量分离，以避免互相干扰。

六、丝印规范1.丝印位置：丝印应放置在元件的旁边或正上方，方便用户查看和识别。

2.字体和标识：使用合适的字体和标识，确保丝印清晰可读。

七、焊盘规范1.焊盘尺寸：焊盘尺寸应根据元件的尺寸来设计，使得焊接过程更加方便和稳定。

2.焊盘间距：焊盘之间的间距应足够大，以便焊接过程中的热量扩散，避免焊接不良。

先进制造技术研究所智能车辆技术研究中心嵌入式硬件PCB设计规范（初稿)整理编制:王少平1、目的1.1 本规范规定车辆中心PCB设计规范， PCB设计人员必须遵循本规范。

1。

2 提高PCB设计质量和设计效率，提高PCB的可生产性、可测试、可维护性.2、设计任务2。

1 PCB设计申请流程硬件设计工程师按照本设计规范要求完成PCB设计，提交给嵌入式硬件开发组组长进行审核，审核通过后递交硬件评审小组评审，评审通过后才能进行PCB制作，并将设计图纸归档。

2.2 设计过程注意事项2。

2.1 创建PCB板,根据单板结构图或对应的标准板框，创建PCB设计文件；注意正确选定单板坐标原点的位置,原点的设置原则：（1）单板左边和下边的延长线交汇点；（2）单板左下角的第一个焊盘。

2.2。

2 布局(1) 根据结构图设置板框尺寸，按结构要素布置安装孔、接插件等需要定位的器件,并给这些器件赋予不可移动属性. 按工艺设计规范的要求进行尺寸标注。

（2) 根据结构图和生产加工时所须的夹持边设置印制板的禁止布线区、禁止布局区域。

根据某些元件的特殊要求，设置禁止布线区，如下图所示。

(3）综合考虑PCB性能和加工的效率选择加工流程加工工艺的优选顺序为:元件面单面贴装—〉元件面贴、插混装（元件面插装焊接面贴装一次波峰成型）—>双面贴装—>元件面贴插混装、焊接面贴装。

（4）布局操作的基本原则a、遵照“先大后小，先难后易"的布置原则，即重要的单元电路、核心元器件应当优先布局；b、布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件：c、连线尽可能短，关键信号线最短，高电压、大电流信号与小电流,低电压的弱信号完全分开，模数信号分开，高低频信号分开,高频元器件的间隔要足够;d、相同结构电路部分，尽可能采用“对称式”标准布局;e、按照均匀分布、重心平衡、版面美观的标准优化布局；f、器件布局栅格的设置,一般IC器件布局时，栅格应为50～100 mil，小型表面安装器件，如表面贴装元件布局时，栅格设置应不少于25mil；g、电路板推荐布局。

PCB板设计规范PCB板设计规范是指在进行PCB（Printed Circuit Board，印刷电路板）设计和制造过程中应遵循的标准和规范。

遵循这些规范可以提高PCB 板的质量、可靠性和性能。

以下是关于PCB板设计规范的一些重要指导原则：1.尺寸和布局规范：-PCB板的尺寸应符合实际使用要求，并遵循制造厂商的规定。

-高速电路和低速电路应尽可能分离布局，以减少干扰和串扰。

-元器件布局应考虑信号路径、热管理和机械支撑等因素。

-必要时应提供地孔或散热垫以提高散热效果。

2.元器件布局规范：-元器件应按照设计要求放置在相应的位置上，并尽量集中布局。

-不同类型的元器件（如模拟和数字电路）应分离布局，以减少相互干扰。

-元器件之间的连接应尽量短且直接，以减少信号传输的延迟和功率损耗。

-高功率元器件和高频元器件应与其他元器件分离，并采取必要的热管理和屏蔽措施。

3.信号完整性规范：-控制线、时钟线和高速信号线应尽可能短，且避免平行走线，以减少串扰和时钟抖动。

-高速信号线应采用阻抗匹配技术，以确保信号的正确传输和减少反射。

-高速差分信号线应保持恒定的差分阻抗，并采用差分匹配技术，以减少干扰和降低功耗。

4.电源和接地规范：-电源线和地线应尽可能粗，以降低电阻和电压降。

-电源和地线应尽量采用平面形式，以减少电磁干扰和提供良好的电源和接地路径。

-多层PCB板应设有专用层用于电源和接地，以提高板层的抗干扰能力和电源噪声的影响。

5.焊接规范：-设计带有相应的焊接垫和焊盘，以便于元器件的焊接和可靠连接。

-焊盘和焊接垫的尺寸应符合元器件和制造工艺的要求，并考虑到热膨胀和热应力等因素。

-导线和焊盘间的间距应符合焊接工艺的要求，以确保焊接质量和可靠性。

6.标记和文档规范：-PCB板应有清晰的标记，包括元器件名称、值和位置、网络名称等。

-为了提供必要的参考和维护，应有详细的PCB设计文档，包括原理图、布线图和尺寸图等。

总的来说，遵循PCB板设计规范可以提高PCB板的可靠性、性能和一致性，减少制造和调试过程中的问题和风险。

PCB绘制规范及审核要点PCB设计规范及审核要点前言为了提高工作效率，为了减少不同的人犯同样的错的几率，统一部门内的设计原理器件与PCB 封装图库，由专人负责库更新及管理，凡设计中遇到新的器件，则应由使用人画好器件原理图与PCB 封装图，交由负责人更新规定库。

为确保硬件设计的成功率及生产的便利，硬件设计时，应从设计库中提调规定库，若工程师的库与管理员处的库存在出入，则将认定工程师处的库为非法库，无论在何种情况下，都应认定管理员处的库为最新库，当有需要变更时，应优先变更管理员库，并注明变更时间及原因，再由管理员统一发布更新（亦注明更新内容及时间）为尽量降低采购成本及库房管理成本，设计过程中，凡使用器件，均应优先从库中进行搜索，确认型号及封装一、PCB设计规范1、单板尺寸及定位、螺丝位尺寸a、一般情况下，PCB板的厚度默认为1.6mm，也可特殊说明采用1.2mm或其他b、在画板之前，确认单板尺寸，并在keepout层勾勒单板外形尺寸，以及定位孔、螺丝孔位置，与结构工程师确认尺寸！c、关于单板尺寸、定位孔及螺丝孔径，应以结构工程师为主导d、单板上，若存在割槽等需要挖空时，应注意开槽宽度至少要大于0.8mm，开槽距离板边缘至少要大于2mm，避免因留边过细而断开，除非有特殊要求e、单板上，若存在开槽用于插入其他PCB时，应注意槽宽度，至少要大于实际插入PCB板厚度，但不宜过宽，以0.2mm为宜2、布局基本原则a、确认单板上的可布局区域，调入网络器件b、一般情况下，以制作双面板为主，提倡将贴片器件统一放置一层，插件器件放置另一层c、PCB板的方向规定，以正式产品正视图为参考，凡人眼直视面，均应定义为顶层d、PCB板上下方向应与正式产品摆放方向一致e、布局时，应参考硬件模块示意图，原则上，应将主芯片放置中央位置，其他外设部分按照不同功能模块分区排列f、一般情况下，时钟产生器尽量靠近到用该时钟的器件。

石英晶体振荡器外壳要接地。

电路板（PCB）设计规范1. 目的规范产品的PCB 设计，规定PCB 工艺设计的相关参数，使得PCB 的设计满足可生产性、可测试性、安规、EMC、EMI 等的技术规范要求，在产品设计过程中构建产品的工艺、技术、质量、成本优势。

2. 适用范围本规范适用于所有电了产品的PCB 设计，也可用PCB 投板工艺审查、单板工艺审查等活动。

3. PCB设计流程3．1 LAYOUT的事前准备事项3．1．1审查及理解原理图，仔细审读原理图，理解电路的工作条件。

如模拟电路的工作频率，数字电路的工作速度等与布线要求相关的要素。

理解电路的基本功能、在系统中的作用等相关问题。

了解相关的设计约束条件。

在与原理图设计者充分交流的基础上，确认板上的关键网络，如电源、时钟、高速总线等，了解布线要求。

理解板上的高速，高压器件及其布线要求。

对原理图进行制图审查。

对不符合原理图制图规范的地方，要明确指出，并积极协助原理图设计者进行修改。

得到关键元器件的封装图3．1．2同机构工程师沟通了解产品的外观，PCB尺寸图，及相关设计约束条件3．1．3同电装的工艺工程师及SMT工程师沟通了解相关的制造能力及工艺水准了解相关的设计约束条件3．1．4同相关的电路板制造厂的技术工程师沟通了解相关的制造能力及工艺水准了解相关的设计约束条件3. 2 确定所有约束条件及设计规格3．2．1确定电路板尺寸，根据机构图纸设定安装尺寸及禁止布线，摆放区域。

3．2．2确定电路板的基本参数：板层，板材，最小孔径，盲埋孔，最小线宽，最小线距3．2．3确定板子的加工工艺：波峰焊，回流焊，波峰+回流焊，双面回流焊3．2．4确定板子的插件形式：手插，机插，全机贴，机贴+手插3．2．5确定板子的拼板方案及工艺边3．2．6确定板子是否需ICT测试以上内容将直接关系到PCB设计。

3．3造元件库将所有设计标准元件库中没有的元件根据设计资料建立专属元件库3．4生成网络表创建网络表的过程中，应根据原理图设计工具的特性，积极协助原理图设计者排除错误。

pcb印制板设计规范篇一：PCB 工艺设计规范规范产品的PCB工艺设计，规定PCB工艺设计的相关参数，使得PCB的设计满足可生产性、可测试性、安规、E(转载于: 小龙文档网:pcb印制板设计规范)MC、EMI 等的技术规范要求，在产品设计过程中构建产品的工艺、技术、质量、成本优势。

本规范适用于所有电了产品的PCB工艺设计，运用于但不限于PCB的设计、PCB投板工艺审查、单板工艺审查等活动。

本规范之前的相关标准、规范的内容如与本规范的规定相抵触的，以本规范为准。

导通孔（via）：一种用于内层连接的金属化孔，但其中并不用于插入元件引线或其它增强材料。

盲孔（Blind via）：从印制板内仅延展到一个表层的导通孔。

埋孔（Buried via）：未延伸到印制板表面的一种导通孔。

过孔（Through via）：从印制板的一个表层延展到另一个表层的导通孔。

元件孔（Component hole）：用于元件端子固定于印制板及导电图形电气联接的孔。

Stand off：表面贴器件的本体底部到引脚底部的垂直距离。

板材，应在文件中注明厚度公差。

机密XX-7-9 页 1 页热设计要求高热器件应考虑放于出风口或利于对流的位置温度敏感器械件应考虑远离热源对于自身温升高于30℃的热源，一般要求：若因为空间的原因不能达到要求距离，则应通过温度测试保证温度敏感器件的温升在降额范围内。

为了保证透锡良好，在大面积铜箔上的元件的焊盘要求用隔热带与焊盘相连，对于需过5A 以上大电流的焊盘不能采用隔热焊盘，如图所示：焊盘两端走线均匀或热容量相当焊盘与铜箔间以”米”字或”十”字形连接过回流焊的0805以及0805以下片式元件两端焊盘的散热对称性为了避免器件过回流焊后出现偏位、立碑现象，地回流焊的0805以及0805以下片式元件两端焊盘应保证散热对称性，焊盘与印制导线的连接部宽度不应大于（对于不对称焊盘），如图1所示。

高热器件的安装方式及是否考虑带散热器确定高热器件的安装方式易于操作和焊接，原则上当元器件的发热密度超过/cm3，单靠元器件的引线腿及元器件本身不足充分散热，应采用散热网、汇流条等措施来提高过电流能力，汇流条的支脚应采用多点连接，尽可能采用铆接后过波峰焊或直接过波峰焊接，以利于装配、焊接；对于较长的汇流条的使用，应考虑过波峰时受热汇流条与PCB热膨胀系数不匹配造成的PCB变形。

手工制板绘图规范1.布局原则●板子大小：根据“节约成本、器件摆放合理美观、制作方便、走线大方”去规划大小，矩形优先考虑。

●排列顺序：先大后小，先防止面积较大的器件；先集成后分立，放置集成电路后，再在其周围放置其他分离元器件；先主后次，先放置主电路器件，之后放置次电路，先放置核心器件，再放置其他附属器件。

●就近原则：当PCB板上对外连接确定后，相关电路部分就应就近安放，避免走线时走远路，绕弯子，尤其忌讳不同单元电路交叉穿插。

每个单元电路，应以核心器件为中心，围绕它进行布局。

●美观原则：在保证电路功能和性能指标的前提下（一般低于30MHZ不予考虑），元件排列应均匀、整齐、经凑、疏密得当，相同器件摆放间距保持一致，且平行对齐，即“紧凑而不拥挤、大方而不散乱、不头重也不脚轻”。

●工艺原则：满足工艺（即制作可行性）、检测、维修方面的要求，既要考虑元器件排列顺序、方向、线与线间距、线与管脚间距。

●散热原则：发热元器件应该放在有利于散热的位置，发热元件不宜贴板安装，如直流稳压电源中的集成稳压器7805，最好配上散热部件；热敏元件一定要远离发热元件。

●敏感元件：敏感元件要远离干扰源，有铁芯的电感线圈，应该尽量相互垂直放置，且相互远离以减相互间的磁耦合；尽可能缩短高频元件的连接线，设法减小他们的分布参数和相互间的干扰；易受干扰元件应加屏蔽。

●特殊元件原则：对于比较大、重的元件，要另加支架或紧固件，不能直接焊在PCB板上；可调元件布局时，要考虑到调节方便；线路板需要固定的，应留有紧固件位置，放置紧固件的位置应该考虑是否与周围其他相邻器件冲突，安装是否方便。

●主要器件摆放原则：输入输出器件摆放板子边缘，便于使用；按键摆放板子最下面，且周围不能有高于按键的器件；核心处理芯片摆放于板子中心部位；显示器类摆放板子中间或者正上方；有输入输出时，按照左进右出。

●插装元件在顶层（Top Layer）、贴片元件和走线在底层（Bottom Layer）这是推荐的准则，如果违反则在以后的打印、曝光、调试等步骤都可能会带来不必要的麻烦。
