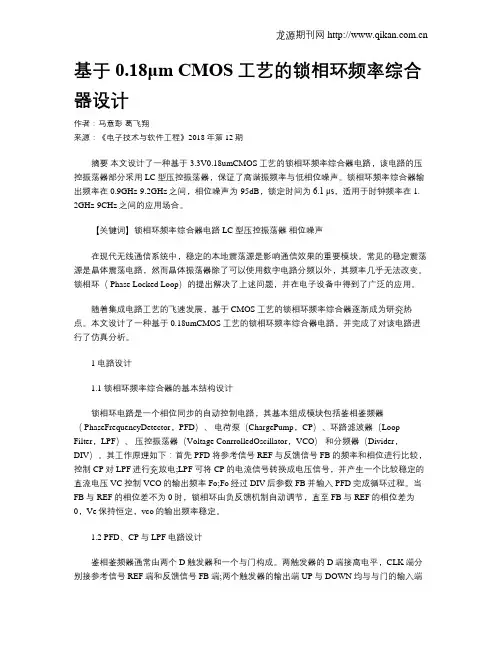

基于0.18μm CMOS工艺的锁相环频率综合器设计作者：马意彭葛飞翔来源：《电子技术与软件工程》2018年第12期摘要本文设计了一种基于3.3V0.18umCMOS工艺的锁相环频率综合器电路，该电路的压控振荡器部分采用LC型压控振荡器，保证了高谐振频率与低相位噪声。
锁相环频率综合器输出频率在0.9GHz-9.2GHz之间，相位噪声为-95dB，锁定时间为6.1 μs，适用于时钟频率在1. 2GHz-9CHz之间的应用场合。
【关键词】锁相环频率综合器电路 LC型压控振荡器相位噪声在现代无线通信系统中，稳定的本地震荡源是影响通信效果的重要模块。
常见的稳定震荡源是晶体震荡电路，然而晶体振荡器除了可以使用数字电路分频以外，其频率几乎无法改变。
锁相环（ Phase Locked Loop）的提出解决了上述问题，并在电子设备中得到了广泛的应用。
随着集成电路工艺的飞速发展，基于CMOS工艺的锁相环频率综合器逐渐成为研究热点。
本文设计了一种基于0.18umCMOS工艺的锁相环频率综合器电路，并完成了对该电路进行了仿真分析。
1 电路设计1.1 锁相环频率综合器的基本结构设计锁相环电路是一个相位同步的自动控制电路，其基本组成模块包括鉴相鉴频器（ PhaseFrequencyDetector，PFD）、电荷泵（ChargePump，CP）、环路滤波器（Loop Filter，LPF）、压控振荡器（Voltage ConrrolledOscillator，VCO）和分频器（Divider，DIV）。
其工作原理如下：首先PFD将参考信号REF与反馈信号FB的频率和相位进行比较，控制CP对LPF进行充放电;LPF可将CP的电流信号转换成电压信号，并产生一个比较稳定的直流电压VC控制VCO的输出频率Fo;Fo经过DIV后参数FB并输入PFD完成循环过程。
当FB与REF的相位差不为0时，锁相环由负反馈机制自动调节，直至FB与REF的相位差为0，Ve保持恒定，vco的输出频率稳定。
