景观施工图各图总结范本景观施工图是指在景观设计的基础上，根据实际施工需要，对景观设计图纸进行进一步细化和详细说明的图纸。
景观施工图包括平面图、立面图、剖面图、节点图等。
下面是景观施工图各图的总结范本：一、平面图：平面图是指将景观设计图纸按照一定比例绘制在平面上的图件。
平面图主要包括地面铺装、植物配置、设备摆放等内容。
1.1 地面铺装图：地面铺装图是指将地面铺装的材料、颜色、形状等信息在平面上标示出来。
在图纸上可以使用不同的线型表示不同的材料，如实线表示砖块铺装，虚线表示草坪等。
1.2 植物配置图：植物配置图是指将不同植物的位置和数量在平面上标示出来。
可以使用符号或图例来表示不同的植物，如圆圈表示树木，方块表示灌木等。
1.3 设备摆放图：设备摆放图是指将景观设备的位置和数量在平面上标示出来。
可以使用符号或图例来表示不同的设备，如三角形表示座椅，圆形表示垃圾箱等。
二、立面图：立面图是指将景观设计图纸的某一立面按照一定比例绘制在平面上的图件。
立面图主要包括围墙、栏杆、门窗等内容。
2.1 围墙图：围墙图是指将围墙的形式、高度、材料等信息在立面上标示出来。
可以使用不同的线型表示不同的材料，如实线表示砖墙，虚线表示铁艺栅栏等。
2.2 栏杆图：栏杆图是指将栏杆的形式、高度、材料等信息在立面上标示出来。
可以使用符号或图例来表示不同的栏杆，如X形表示金属栏杆，直线表示木质栏杆等。
2.3 门窗图：门窗图是指将门窗的形式、颜色、材料等信息在立面上标示出来。
可以使用符号或图例来表示不同的门窗，如圆圈表示窗户，方块表示门等。
三、剖面图：剖面图是指将景观设计图纸的某一剖面按照一定比例绘制在平面上的图件。
剖面图主要包括地势、水体、植物、建筑等内容。
3.1 地势剖面图：地势剖面图是指将不同地势的高度、形状等信息在剖面上标示出来。
可以使用等高线或虚线来表示不同的地势，如实线表示山坡，虚线表示平地等。
3.2 水体剖面图：水体剖面图是指将水体的形状、深度等信息在剖面上标示出来。

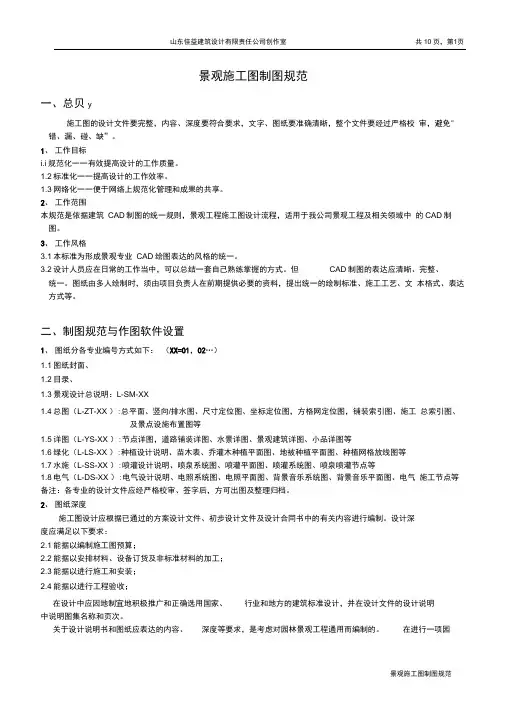

景观施工图规范景观施工图是指基于设计方案和施工图纸所进行的一种图纸规划和安排，在进行景观建设时，起到明确施工内容、工艺和流程的作用。
景观施工图的编制需要遵循一定的规范和标准，以确保施工图的准确性和施工质量。
下面将从设计内容、图纸要求和施工安全等方面详细介绍景观施工图的规范。
1. 设计内容景观施工图应包含设计方案的全部内容，包括景观造型、植物配置、材料选择、设备设置等。
施工图要考虑景观元素的位置、数量和比例关系，使其与整体空间协调统一。
同时，施工图要明确景观元素的尺寸、颜色、质地等，以便施工人员正确理解和执行。
施工图还应包含景观工程的分部分项工程和工程量清单，以便进行工程施工和预算。
2. 图纸要求施工图应具备标准化、规范化和易于理解的特点。
图纸要求使用国家规定的图纸标准和符号，并注明比例尺。
图纸要清晰、细致地表达景观设计的各个方面，包括造型、材料、植物、结构等。
图纸要有相关的注释和说明，以便施工人员理解和操作。
图纸要合理布局，题目和图例要清晰可辨，以方便查找和翻阅。
3. 施工安全景观施工图要充分考虑施工安全因素，确保施工人员的安全。
图纸要标明施工过程中可能存在的危险因素和安全措施，比如施工现场的防护措施、作业人员的个人防护用品等。
图纸还要考虑到景观元素的稳定性和抗风压能力，保证在极端天气条件下的安全性。
此外，施工图还要明确施工队伍的组织结构和责任分工，确保施工过程的有序进行。
4. 建筑施工景观施工图还要针对不同的材料和结构进行具体的施工方法和步骤的规划，以便施工人员正确操作。
对于特殊材料和工艺，施工图还要注明施工要求和细节，保证施工质量。
景观施工图还要注明检查和验收的标准和程序，以便监理人员进行检查和验收。
施工图还要考虑到建设期和维护期的变化，设计合理的施工顺序和施工流程，使景观工程能够顺利进行和维护。
综上所述，景观施工图是景观建设的重要文件，具有规范施工、保证质量和安全的作用。
景观施工图的编制需要充分考虑设计内容、图纸要求和施工安全等方面，以确保景观工程的顺利进行和施工质量的保证。
景观施工图图纸架构及封面、目录、设计说明——景观施工图学习笔记1一、施工图图纸架构封面总设计说明、目录总施详施施工图绿施水施电施结施总平面分区索引图总平面图（分区平面图）尺寸定位图（分区尺寸定位图）坐标定位图（分区坐标定位图）总施网格定位（分区网格定位图）竖向设计图（分区竖向设计图）索引平面图（分区索引平面图）铺装物料平面图（分区物料平面图）铺装大样详图铺装断面详图（沥青、混凝土、透水混凝土、料石、砌块砖、嵌草砖）详施小品详图（坐凳、挡墙、花池、台阶）水景详图（池壁、池底断面做法）景观构筑物详图（亭、廊、花架、围墙）绿施—种植设计说明；种植平面图（上木）；种植平面图（下木）；苗木表。
二、图纸封面绘制三、图纸目录编排注：图纸封面及目录根据各公司要求进行绘制，没有固定的格式。
四、设计说明编制（一）工程概况：1、项目名称：XXXXXXXXXXXXXXXXXX2、项目基本情况：建设地点：XXXXXXXXXXXXXXX建设单位：XXXXXXXXXXXXXXX建设面积：XXXXXXXXXXXXXXX设计阶段：施工图设计（二）主要设计依据文件和资料：1、规划核准的用地红线图；2、业主提供的相关基础资料；3、通过汇报，已经被甲方认可的景观设计方案；4、甲方提供的场地地形图及相关往来文件；5、现行国家有关景观设计规范、规定及地方标准、规定；6、《城市绿化条例》（国务院令[1992]第100号2017年修订本）；7、《城市绿地设计规范》（GB50420-2007）(2016版)；8、《公园设计规范》（GB1192-2016）；9、《城市道路绿化规划与设计规范》（CJJ75-97）；10、《风景园林图例图示标准》（CJJ-67-95）;11、《园林绿化工程施工及验收规范》（CJJ82-2012）；（三）设计范围和分工：我院负责景观设计中所涉及到的园林、土建、给排水、电气等专业的施工图设计；（四）通用说明：1、本说明与施工图互为补充；有关施工质量操作规程，验收标准均以国家级本地颁发的相关规程、规范及规定为准。
