Android原生模块Launcher分析

  • 格式：docx
  • 大小：399.84 KB
  • 文档页数：17

Launcher2详细分析 Launcher2功能介绍 Launcher2是在Android 系统原生的启动界面，也就是我们所说的HomeScreen，可以把他理解为Windows中的Explorer.exe，它是主要功能有： 1、设置墙壁纸 2、显示系统安装应用程序图标 3、提供应用程序入口 4、提供手机设置入口 5、桌面切换 6、添加widget 7、添加快捷方程式 8、添加Folder 9、拖动图标的位置 10、删除图标 11、显示桌面

Launcher2结构图

整个homescreen是一个包含三个child view的FrameLayout（com.android.launcher.DragLayer）。 第一个child就是桌面com.android.launcher.Workspace。这个桌面又包含三个child。每个child就对应一个桌 面。这就是你在Android上看到的三个桌面。每个桌面上可以放置下列对象：应用快捷方式，appwidget和folder。 第二个child是一个SlidingDrawer控件，这个控件由两个子控件组成。一个是 com.android.launcher.HandleView，就是Android桌面下方的把手，当点击这个把手时，另一个子控 件，com.android.launcher.AllAppsGridView就会弹出，这个子控件列出系统中当前安装的所有类型为 category.launcher的Activity。 第三个child是com.android.launcher.DeleteZone。当用户在桌面上长按一个widget时，把手位置就会出现一个垃圾桶形状的控件，就是这个控件。 在虚拟桌面上可以摆放四种类型的对象： 1. ITEM_SHORTCUT，应用快捷方式 2. ITEM_APPWIDGET，app widget 3. ITEM_LIVE_FOLDER，文件夹 4. ITEM_WALLPAPER，墙纸。

AndroidManifest.xml分析 需要权限： android.permission.CALL_PHONE 允许一个程序初始化一个电话拨号不需通过拨号用户界面需要用户确认 android.permission.EXPAND_STATUS_BAR 允许一个程序扩展收缩在状态栏,Android开发网提示应该是一个类似Windows Mobile中的托盘程序 android.permission.GET_TASKS 允许一个程序获取信息有关当前或最近运行的任务，一个缩略的任务状态，是否活动等等 android.permission.READ_CONTACTS 允许程序读取用户联系人数据 android.permission.SET_WALLPAPER 允许程序设置壁纸 android.permission.SET_WALLPAPER_HINTS 允许程序设置壁纸hints android.permission.VIBRATE 允许访问振动设备 android.permission.WRITE_SETTINGS 允许程序读取或写入系统设置 android.permission.BIND_APPWIDGET允许程序通过 AppWidget 服务访问 AppWidget的数据

注册的Activity：launcher中注册了两个Activity，一个是launcher，一个是WallPaperChooser Launcher Activity: android:name="com.jimmy.launcher2.Launcher" android:launchMode="singleTask" 启动模式为singleTask，如果发现有对应的Activity实例，则使此Activity实例之上的其他Activity实例统统出栈，使此Activity实例成为栈顶对象，显示到幕前。 android:clearTaskOnLaunch="true" 这个参数意思是无论何时这个activity都会从home screen重新启动，也就是只要你按了桌面的图标，这个活动就是第一个发起的。但是唯一要注意的是如果你按下的是home建 那么意味着这个活动没有结束，所以你在按有时候就不会第一次发起了。只有当你按下back或者结束当前执行的任务之类代表能使activity结束的行为 这个活动都会第一次发起。 android:stateNotNeeded="true" android:theme="@style/Theme" 设置一个样式 android:screenOrientation="nosensor" 不适用传感器确定屏幕方向 android:windowSoftInputMode="stateUnspecified|adjustPan"> 软键盘的状态(是否它是隐藏或可见)没有被指定。系统将选择一个合适的状态或依赖于主题的设置。这个是为了软件盘行为默认的设置。 | 该Activity主窗口并不调整屏幕的大小以便留出软键盘的空间。相反，当前窗口的内容将自动移动以便当前焦点从不被键盘覆盖和用户能总是看到输入内容的部分。这个通常是不期望比调整大小，因为用户可能关闭软键盘以便获得与被覆盖内容的交互操作。

WallpaperChooser Activity: android:name="com.jimmy.launcher2.WallpaperChooser" android:label="@string/pick_wallpaper" android:icon="@drawable/ic_launcher_wallpaper" android:screenOrientation="nosensor" android:finishOnCloseSystemDialogs="true">

注册的接收器：快捷方式安装删除接收器 android:permission="com.jimmy.launcher2.permission.INSTALL_SHORTCUT">

android:permission="com.jimmy.launcher2.permission.UNINSTALL_SHORTCUT">

注册的Provider：Launcher的settings android:name="com.jimmy.launcher2.LauncherProvider" android:authorities="com.jimmy.launcher2.settings" android:writePermission="com.jimmy.launcher2.permission.WRITE_SETTINGS" android:readPermission="com.jimmy.launcher2.permission.READ_SETTINGS" /> android:name="com.jimmy.launcher2.permission.INSTALL_SHORTCUT" android:permissionGroup="android.permission-group.SYSTEM_TOOLS" android:protectionLevel="normal" android:label="@string/permlab_install_shortcut" android:description="@string/permdesc_install_shortcut" /> android:name="com.jimmy.launcher2.permission.UNINSTALL_SHORTCUT" android:permissionGroup="android.permission-group.SYSTEM_TOOLS" android:protectionLevel="normal" android:label="@string/permlab_uninstall_shortcut" android:description="@string/permdesc_uninstall_shortcut"/> android:name="com.jimmy.launcher2.permission.READ_SETTINGS" android:permissionGroup="android.permission-group.SYSTEM_TOOLS" android:protectionLevel="normal" android:label="@string/permlab_read_settings" android:description="@string/permdesc_read_settings"/> android:name="com.jimmy.launcher2.permission.WRITE_SETTINGS" android:permissionGroup="android.permission-group.SYSTEM_TOOLS" android:protectionLevel="normal" android:label="@string/permlab_write_settings" android:description="@string/permdesc_write_settings"/>

/>

类文件功能简明分析 AddAdapter.java 长按显示添加到桌面元素适配器，Shortcuts\Widgets\Folders\Wallpapers AllApps2D.java 2D方式显示程序列表，实现GridView，HomeButton AllApps3D.java 3D方式显示程序列表 AllAppsList.java 存储所有关于程序列表的信息 AllAppsView.java 定义了一个显示程序列表的接口 ApplicationInfo.java 继承至ItemInfo.java，在AllAppsView中显示Item BubbleTextView.java 桌面程序快捷方式，继承至TextView，在文本后面显示一个圆角气泡 CellLayout.java 屏幕网格化 ClippedImageView.java DeferredHandler.java DeleteZone.java 长按item出现的删除区域，继承自ImageView DragController.java 拖动控制接口 DragLayer.java 整个窗口的父对象，继承FrameLayout，实现接口DrayController，属于MVC中的V

合集下载

Launcherui框架讲解

Launcherui框架讲解

Launcherui框架讲解1.DragLayer--DragLayer继承FrameLayout，并在此基础上组合了DragController实现拖放功能，DragLayer主要监听下面两个用户事件。

onInterceptTouchEventonT ouchEvent交给DragController进行处理，DragController根据是否在拖放中等信息控制控件拖放过程处理.DragLayer 是Launcher这个activity的顶层view，Launcher2这个应用只有一个activity那就是Laucher.java2.DeleteZone--打开launcher.xml，DeleteZone默认是不显示的android：visibility="invisible"但是我们每次开始拖放图标的时候DeleteZone就显示了，它是怎么实现的呢？DeleteZone实现了DragController.DragListener接口，DragListener提供两个接口方法，onDragStart：隐藏把手，显示DeleteZoneonDragEnd：显示把手，隐藏DeleteZone分别在开始DragController开始拖放和结束拖放的时候被调用.另外DeleteZone实现了DropTarget接口，一旦鼠标把图标拖放到DeleteZone，就会调用DeleteZone实现的onDrop方法对应用图标进行删除处理.3.ClippedImageView--屏幕左右移动按钮，正常图标很小，你只能看到小点，我设置view背景不透明为绿色如前面我的截图ClippedImageView要注意三点，--1.桌面左右移动时Drawable的变换，变换图标列表可查看home_arrows_right.xml，ClippedImageView通过把drawable传递给worksapce，当桌面切换时通过调用Drawable.setLevel函数实现不同图标显示.--2.点击ClippedImageView实现左右桌面切换，查看ClippedImageView的布局文件android：onClick="previousScreen"，该属性定义了一个ClippedImageView onClick事件响应函数，函数在布局文件对应的Activity中定义也就是在Launcher.java中定义1/**2* @Description:用户点击前一个桌面按钮3*/4@SuppressWarnings({"UnusedDeclaration"})5public void previousScreen(View v) {6if (!isAllAppsVisible()) {7mWorkspace.scrollLeft();8}9}3.在ClippedImageView初始化（LaunchersetupViews）中添加了长按事件OnLongClickListener有当长按ClippedImageView，会执行launcheronlongclick方法，方法执行显示5个桌面的预览微缩图显示，具体实现不做深入说明，后面将作深入研究4.RelativeLayoutandroid：id="@+id/all_apps_button_cluster"，如前面截图右边灰色竖状条，它是一个相对布局对象，上面承载了三个view 中间是一个HandleView，是一个进入allappview的按钮，HandleView的上下都是一个进入google搜索的imageview HandleView 1点击事件传递给LauncheronClick进行处理显示应用菜单view 2长按事件传递给LauncheronLongClick进行处理，方法执行显示5个桌面的预览微缩图显示google搜索的imageview onClick响应：android：onClick="launchHotSeat"5.AllApps2D 菜单view，在launcherxml中引用的是：1 <include layout="@layout/all_apps" />2all_apps.xml定义如下：3<merge xmlns:android="/apk/res/android">4<include layout="@layout/all_apps_2d" />5<!--include layout="@layout/all_apps_3d" /-->6</merge>中间增加了一个层次，如果有需要可以定义自己的apps_3d布局AllApps2D包括两个view1.GridView android：id="@+id/all_apps_2d_grid" 应用菜单grid view 它是一个grid view 用来放应用图标GridView对应的Adapter实现类是AppsAdapter，对应的Adapter布局文件是：application_boxed.xml2.view android：id="@+id/all_apps_2d_home" 应用菜单view 右边的home按钮，点击隐藏 AllApps2D6.Workspace用户桌面包括5个workspace_screen，默认显示的是：launcher：defaultScreen="0"workspace继承了viewgroup，5个workspace_screen作为它的child，值得注意它只接收CellLayout类型的child，workspace重写了addview函数，添加非CellLayout的child将抛异常Workspace长按事件仍由launcher.onLongClick来监听Workspace实现了DropTarget，DragSource两个接口，意味着Workspace既是拖放源，又是拖放目的地Workspace实现DragScroller接口，DragScroller接口提供两个方法void scrollLeft（）；void scrollRight（）；在拖放过程被DragController调用实现桌面的左右滚动CellLayout Workspace下的一个桌面布局，CellLayout也是ViewGroup的子类，上面我的桌面截图红色区域就是CellLayoutWorkspace 下有5个CellLayout 顺序排列，Workspace 下布局文件：android ：scrollbars="horizontal"决定了5个CellLayout 排列是横向还是纵向的.CellLayout 被划分成不同的cell 空间，并使用boolean[][] mOccupied ；来标识每个cell 是否被占用，先看CellLayout 的布局文件workspace_screen.xml ：01 <uncher2.CellLayout02 xmlns:android="/apk/res/android"03 xmlns:launcher="/apk/res/uncher"04 android:layout_width="match_parent"05 android:layout_height="match_parent"06 android:hapticFeedbackEnabled="true"07 launcher:cellWidth="115dip"//每一个cell 的宽度08 launcher:cellHeight="100dip"//每个cell 的高度09 launcher:longAxisStartPadding="0dip"//cell 距离父view CellLayout 左边距10 launcher:longAxisEndPadding="0dip"//cell 距离父view CellLayout 右边距11 launcher:shortAxisStartPadding="0dip"//cell 距离父view CellLayout 上边距12 launcher:shortAxisEndPadding="80dip"//cell 距离父view CellLayout 下边距13 launcher:shortAxisCells="3"//对横屏来说表示CellLayout cells 行数 14 launcher:longAxisCells="5"//对横屏来说表示CellLayout cells 列数 15 android:background="#FF0000">16 </uncher2.CellLayout>当纵向的控件不够cells 排列时，cell 将产生重叠，横向不产生重叠，横向每个cell 间隔至少为0CellLayout 覆盖重新实现了onMeasure 方法，和onlayout 方法，它限定了child view 使用的布局参数类型为youtParams因此企图通过修改workspace_screen.xml来改变它的桌面布局是不会得以成功的，你必须修改CellLayout类youtParams说明，youtParams下有几个成员需要说明一下cellX：该child view占用的第几列的cell（若横向占用多个cell，表示最左边的cellx）cellY：该child view占用的第几行的cell（若纵向占用多个cell，表示最上边的celly）cellHSpan：横向跨越的列数cellVSpan：纵向跨越行数isDragging：该child是否正在被拖动regenerateId：是否重新生成view id7.桌面图标的四种类型ItemInfo所有类型的父类ApplicationInfo 应用图标项应用菜单view中所有应用图标的数据表示FolderInfo 桌面文件夹UserFolderInfo 对应实现布局文件yout.folder_iconLiveFolderInfo 对应实现布局文件yout.live_folder_iconLauncherAppWidgetInfo 桌面组件ShortcutInfo 应用快捷方式对应实现布局文件yout.application。

Ubuntu下Android源码修改、编译及运行、launcher定制

Ubuntu下Android源码修改、编译及运行、launcher定制

环境Linux 版本：Ubuntu 11.04 （可由10.10的版本进行升级）64位系统GCC版本：gcc version 4.5.2Java版本：java version "1.6.0_26"下载android源码前注意：1、保证Ubuntu系统中的容量在80G左右，以保证足够的空间来存放android源码以及编译后的相关文件。

2、保证Ubuntu系统进行Internet访问。

联网方法：采用拨号进行连接。

相关操作步骤如下所示：1、虚拟机→设置→硬件→网络适配器→网络连接→桥接2、启动Ubuntu系统，打开终端（在普通用户下），输入相关命令如下：$ pppoeconf //打开后输入上网账号跟密码，确认保存$ sudo pon dsl-provider //上网连接命令经过这两个步骤后就可以进行上网了。

Android源码编译所依赖的tools01.$ sudo apt-get update02.$ sudo apt-get -y install git-core03.$ sudo apt-get -y install gnupg04.$ sudo apt-get -y install sun-java6-jdk flex05.$ sudo apt-get -y install bison06.$ sudo apt-get -y install gperf07.$ sudo apt-get -y install libsdl-dev08.$ sudo apt-get -y install libesd0-dev09.$ sudo apt-get -y install libwxgtk2.6-dev10.$ sudo apt-get -y install build-essential11.$ sudo apt-get -y install zip12.$ sudo apt-get -y install curl13.$ sudo apt-get -y install libncurses5-dev14.$ sudo apt-get -y install zlib1g-dev15.$ sudo apt-get -y install valgrind注意：（如果是32bit的系统的话，则要更改几个Android.mk文件）01./external/clearsilver/cgi/Android.mk02./external/clearsilver/java-jni/Android.mk03./external/clearsilver/util/Android.mk04./external/clearsilver/cs/Android.mk用gedit打开，修改m64为m32即可另外将build/core/main.mk中的ifneq (64,$(findstring 64,$(build_arch)))修改为：ifneq (i686,$(findstring i686,$(build_arch)))对于32位系统所出现的问题，解决方法：Error1：make: ***[out/host/linux-x86/obj/STATIC_LIBRARIES/libutils_intermediates/RefBase.o] error 1在terminal中输入$ gedit frameworks/base/libs/utils/Android.mk将LOCAL_CFLAGS += -DLIBUTILS_NATIVE=1 $(TOOL_CFLAGS)修改为：LOCAL_CFLAGS += -DLIBUTILS_NATIVE=1 $(TOOL_CFLAGS) –fpermissiveError2：make: *** [out/host/linux-x86/obj/EXECUTABLES/obbtool_intermediates/Main.o] error 1此处编译错误是由于ubuntu 11.10采用了GCC4.6.1导致的修改源码目录下/build/core/combo/HOST_linux-x86.mk并将以下语句：HOST_GLOBAL_CFLAGS+= -D_FORTIFY_SOURCE=0修改为：HOST_GLOBAL_CFLAGS+= -U_FORTIFY_SOURCE -D_FORTIFY_SOURCE=0Android源码下载1、安装repo安装过程步骤如下所示：Repo下载安装1、$ mkdir ~/bin //在home目录下创建bin文件夹2、$ PATH=~/bin:$PA TH //环境变量设置3、$ curl https:///dl/googlesource/git-repo/repo > ~/bin/repo //repo下载4、$ chmod a+x ~/bin/repo //权限设置，保证repo可执行Repo client初始化1、$ mkdir Android //创建Android目录，用于存放下载的android源码2、$ cd Android //进入到Android目录3、$ repo init -u https:///platform/manifest //指定URL清单,指定包含在Android源代码的各种存储库将被安置在工作目录中当然也可以指定android版本，使用如下命令：$ repo init -u https:///platform/manifest -b android-4.0.1_r1Android源码文件获取$ repo sync注意：在Android源码下载过程中凡出现问题，可以进入Android源码下载的相关官方网站/source/downloading.html 进行查看。

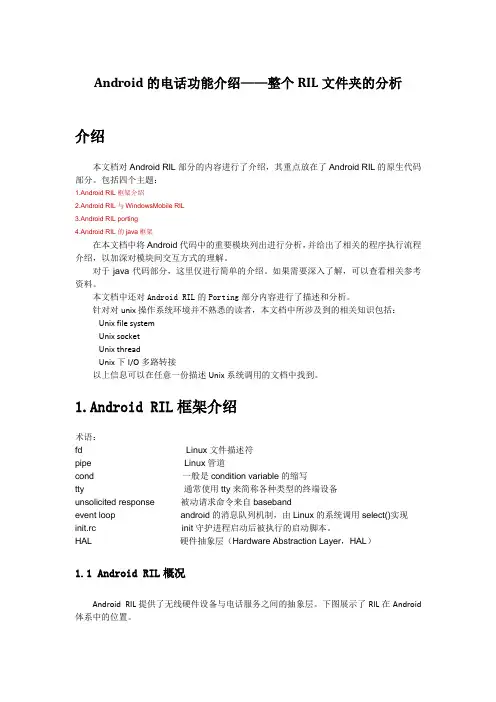

Android中RIL层详细分析解析

Android中RIL层详细分析解析

Android的电话功能介绍——整个RIL文件夹的分析介绍本文档对Android RIL部分的内容进行了介绍，其重点放在了Android RIL的原生代码部分。

包括四个主题：1.Android RIL框架介绍2.Android RIL与WindowsMobile RIL3.Android RIL porting4.Android RIL的java框架在本文档中将Android代码中的重要模块列出进行分析，并给出了相关的程序执行流程介绍，以加深对模块间交互方式的理解。

对于java代码部分，这里仅进行简单的介绍。

如果需要深入了解，可以查看相关参考资料。

本文档中还对Android RIL的Porting部分内容进行了描述和分析。

针对对unix操作系统环境并不熟悉的读者，本文档中所涉及到的相关知识包括：Unix file systemUnix socketUnix threadUnix 下I/O多路转接以上信息可以在任意一份描述Unix系统调用的文档中找到。

1.Android RIL框架介绍术语：fd Linux文件描述符pipe Linux管道cond 一般是condition variable的缩写tty 通常使用tty来简称各种类型的终端设备unsolicited response 被动请求命令来自basebandevent loop android的消息队列机制，由Linux的系统调用select()实现init.rc init守护进程启动后被执行的启动脚本。

HAL 硬件抽象层（Hardware Abstraction Layer，HAL）1.1 Android RIL概况Android RIL提供了无线硬件设备与电话服务之间的抽象层。

下图展示了RIL在Android 体系中的位置。

android的ril位于应用程序框架与内核之间，分成了两个部分，一个部分是rild,它负责socket与应用程序框架进行通信。

ANDROID源码结构分析

ANDROID源码结构分析

ANDROID源码结构分析Android是一个开源的操作系统，其源代码以Apache License 2.0开源许可证的形式向公众发布。

它的源码结构非常庞大而复杂，涵盖了各种组件和功能，以支持不同形式的设备和应用。

本文将对Android源码的结构进行详细分析，让读者对Android系统的内部构建有更深入的理解。

Android源码主要分为四个部分：内核、硬件抽象层（HAL）、Android运行时环境（ART/Dalvik）和框架层。

这些部分协同工作，形成了Android完整的系统架构。

1. 内核部分：Android操作系统的底层是Linux内核，它提供了访问硬件设备、内存管理、进程管理、安全性等基本功能。

Android对Linux内核进行了一些定制，以适应移动设备的特性和需求，比如增加了对电池管理、相机功能、音频系统的支持等。

Android的内核代码位于kernel目录下，包括了Linux内核的源码以及Android特有的补丁。

2. 硬件抽象层（HAL）：HAL层负责将底层硬件与操作系统之间的交互抽象出来，为上层应用提供统一的接口。

HAL层的代码位于硬件厂商提供的硬件抽象层的目录下，通常是在device或vendor目录下，有些库会放在硬件设备目录中。

3. Android运行时环境：Android系统采用了Java虚拟机（Dalvik 或ART）作为应用程序运行的环境。

Dalvik是Android4.4之前的默认虚拟机，而ART是Android5.0及之后的默认虚拟机。

Android运行时环境负责将应用程序的Java字节码翻译成机器码，执行应用程序代码。

运行时环境的代码位于art和dalvik目录下。

4. 框架层：框架层包括了各种系统服务、应用程序接口（API）和系统应用程序。

这些框架组件实现了Android系统的核心功能，比如窗口管理、通信服务、多媒体播放、数据存储等。

框架层的代码位于frameworks目录下，其中包括了各种子目录用于存放不同功能模块的代码，比如native相关的代码在native目录下，多媒体相关的代码在media目录下等。
