初三物理电荷与电路习题有答案

-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN 1、一个验电器带有正电，它的箔片张开某一角度，用另一个有绝缘手柄的导体靠近验电器的金属球，发现验电器的箔片的张角减小，关于导体的带电情况，下面的说法正确的是（ ）

A. 只可能带负电 B.只可能带正电 C. 可能带负电或不带电 D.可能带正电或不带电 2、三个用细线悬挂的轻质小球，它们之间的发生的相互作用如图所示，请判断这三个小球的带电情况（ ） A．甲、乙、丙都带电 B．甲、乙不一定带电，丙一定带电 C．甲、乙一定带电，丙可能带电、也可能不带电 D．甲可能不带电，乙、丙一定带电

3、被丝绸摩擦过的玻璃棒带上正电荷，这是因为 A．有电子发生了转移 B．有原子核发生了转移 C．摩擦创造了正电荷 D．摩擦创造了负电荷2 4、手拿一根金属棒和毛皮摩擦后，金属棒将（ ） A.带正电 B.带负电 C.不带电 D.带正电或负电不能确定 5、A、B、C、D四个带电体，已知D带正电，A和C互相排斥，C和B互相吸引，而B和D也互相排斥，则（ ）

A．A、C带正电，B带负电 B．A、C带负电，B带正电 C．B、C带正电，A带负电 D．A所带电性不能确定 6、两个相同的验电器A和B,A带正电,B不带电,用金属棒把A、B连接起来后如图所示,则（ ） A.A中正电荷通过棒流向B,B带正电荷 B.B中负电荷通过棒流向A,B带正电荷 C.棒中有持续电流从A流向B,使B张角增大 D.棒中有持续电流从B流向A,使A张角先减小,后增大 3

7、如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可判断（ ）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路

8、某同学将如图所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则（ ）

A．甲灯泡灯丝断了 B．乙灯泡灯丝断了 C．丙灯泡灯丝断了 D．都有可能

9、关于电源，下列说法中错误的是（ ） A．电源的作用是使正极聚集正电荷，负极聚集负电荷，以持续对外供电 B．在电源外部，电流方向是从电源的正极流向负极 C．从能量转化的观点看，电源是将化学能转化为电能的装置 D．要得到持续的电流，必须要有电源 10、在下图所示的四个电路中，与右边实物图4对应的是（ ）

11、如图所示的电路，闭合开关S1和S2后，下列分析正确的是（ ）

A.小灯泡亮，电铃响 B.小灯泡亮，电铃不响 C.小灯泡不亮，电铃响

D.小灯泡不亮，电铃不响 12、如图，开关S闭合后，灯L1发光，L2不发光，电压表有示数。该同学将电压表改接到BC两点，发现电压表无示数。产生这种现象的原因是( )

A.灯L2的灯丝断了 B.开关S处开路 C.BC段之间发生短路 D.AB段之间发生短路 13、如图7所示的电路，电源电压恒为6 V，L1、L2是两只相同的灯泡。当闭合开关S时，发现只有一只灯泡发光，且电压表的示数为6 V，产生这一现象的原因是（ ）

A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路

14、如图3 (a) 所示的实物图，与图3 (b) 所示电路对应的是 ( ) 15、 2012年9月，德国莱比锡大学的研究人员宣布了一项研究进展：石墨颗粒能够在室温下表现出超导性。利用超导材料电阻为零的特性，你认为超导材料最适合用来做 A. 输电导线 B. 白炽灯丝 C. 电炉丝 D. 保险丝 16、中考期间某考场保密室有两把不同的钥匙，分别由两名保密工作人员保管，只有当两把钥匙都插入钥匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开．下图中符合要求的电路是

17、在击剑比赛中，当甲方运动员的剑(图中用“Ｓ甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮；当乙方运动员的剑(图中用“Ｓ乙”表示)击中甲方的导电服时，电路导通，甲方指示灯亮。下面能反映这种原理的电路是：（ ）

18、下面四个电路图中，开关闭合后，三个电阻并联的是（ ）

19、如图所示，要使三盏灯并联，应采取的做法是（ ） A．连接bd B．连接ad C．连接ab D．拆除bc

20、小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。下图为小明同学设计的模拟电路图，你认为最符合要求的是 6

21、对如图所示电路,下列说法中正确的是（ ） A.L1和L2并联,开关S1只控制L2 B.L1和L2并联,开关S1同时控制L1和L2 C.L1和L2串联,开关S2同时控制L1和L2 D.L1和L2并联,开关S2同时控制L1和L2

22、如图所示电路中，如果要让A和B两盏灯组成并联电路，则开关的开、闭情况是（ ） A.S1、S3闭合，S2断开 B.S1、S2闭合，S3断开 C.S1、S2断开，S3闭合 D.S1、S3断开，S2闭合

23、如图所示的电路，不可能出现的情况是 A、灯亮，铃响 B、灯亮、铃不响 C、灯不亮、铃响 D、灯不亮、铃不响 24、一种声光报警器的电路图如图所示，各元件均能正常工作，对可能出现的现象描述正确的是：

A．灯亮，铃一定响 B．铃响，灯一定亮 C．灯亮铃一定不响 D铃响，灯一定不亮 25、图所示四个电路中，若闭合开关S，将会造成电源短路的是:

26、关于图5电路，下面判断错误的是（ ） A．要使两灯串联，只闭合开关 B．要使两灯并联，只闭合开关 C．三个开关全闭合，电路造成短路 D．只闭合开关，会被短路

二、填空题 （每空 分，共 分）

27、PM2.5是指大气中直径不大于2.51μm的颗粒悬浮物，能被肺泡吸收并进入血液，影响人体健康．某科研队伍成功研制出PM2.5净化器，其原理如图所示．闭合开关S1、S2后，风扇旋转吸入含有颗粒物空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来，这是因为带电体具有吸引 的性质；当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被带有正电荷的棉芯D吸附住，这是因为 ．

评卷人 得分 8

28、 如图，将一根塑料绳一端扎紧，把绳尽可能撕成细丝，用手从上向下捋几下，观察到的现象是_____，说明的道理是_____。

29、如图所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线，为了辨别哪两个头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：（1）连接A和B，将测通器的m连接在D上，当n连接F时小灯泡发光，连接E时小灯泡不发光。由此可以确定 为同一导线的两端（填字母，下同）。（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与 相连时，另一端只需接触一根导线就能将另两根导线辨别开。

30、在如图所示的电路中，（1）当S1、S2都断开时，称为 路；（2） 当S1、S2都闭合时，称为 路；（3）当S1闭合、S2断开时， 称为 路;

31、S1合，S2、S3都开 联; S1、S2、S3都闭合 联

32、 如图，若只需L1发光，连接 ；若要求L1和L2串联发光，连接 ；若要求L1和L2并联发光，连接 .

33、如图所示，（1）当开关S1闭合，S2、S3断开时，灯L1和灯L2的连接方式是_________；

（2）当开关S1断开，S2、S3闭合时，灯L1和灯L2的连接方式是___________。 34、轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关好，该指示灯会一直发光，其工作原理如图所示。

(1)请具体说明保护电阻R0的作用 。 (2)指出该电路的一处不足 。

三、作图题 （每空 分，共 分）

35、一商品仓库，后门进货、前门取货，现有红、绿两只电灯泡和一个电铃、一个电池组、两个开关，还有若干条导线。请你为仓库值班人员设计一个电路：电铃响时同时红灯亮，表示取货人在前门按开关；电铃响绿灯亮，表示送货人在后门按开关。要求画出设计的电路图，图中标明红灯、绿灯及对应的前门、后门的开关。

36、根据如图所示的实物连线图，画出对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观）

37、如图甲所示的电路图,用笔画线代替导线把图乙所示的实物连接起来.

评卷人 得分 10

四、试卷 （每空 分，共 分）

38、属于半导体材料的是： A．潮湿的木材; B．生锈的铁丝; C．硅; D．自来水. 五、简答题 （每空 分，共 分）

39、如图所示，找出下列电路连接中的错误与不足.

参考答案 一、选择题

评卷人 得分 评卷人 得分 1、 [解析] 验电器的箔片的张角减小说明箔片上正电荷减小，而金属球上的正电荷增加，显然这是导体的异种电荷吸引的结果。这说明导体是不可能带正电的，导体带负电是可能的。但如果导体不带电，靠近带正电的金属球时，由于静电感应，导体的近端会出现异种电荷──负电荷，远端会出现同种电荷──正电荷，这种感应电荷也会对金属球的正电荷有吸引作用，使箔片上的正电荷减小，所以完整的答案是：带负电或不带电都可能。正确答案为C。

2、C 3、A 4、C.考查对摩擦起电、导体、绝缘体知识的综合应用能力.金属棒不带电是因为金属棒、人体和大地都是导体，摩擦过程中产生的电荷被导入大地.故选C.

5、B.解决本题时，可根据电荷间的相互作用规律加以分析判断，由于A、B、C、D四个全是带电体，且D带正电，根据B和D相互排斥可知B也带正电；而C和B相互吸引可判断C带负电，而A和C互相排斥，判定A带电与C相同带负电.

6、B.A带正电,B不带电,中间用金属棒相连,金属导电靠自由电子发生定向移动,因此判断自由电子由B向A移动,电流方向与自由电子运动的方向相反,由此判断电流方向从A流向B,但电流不能持续.

7、D 8、D 9、C 10、C 11、C.从电路连接情况分析：只闭合S1时，电流通过灯泡和电铃.若再闭合S2时，则电流会通过S2，而不经过灯泡，所以小灯泡不亮，电铃响.故选C.

12、 C 13、C 14、A来 15、A 16、A 17、D 18、C 19、B

合集下载

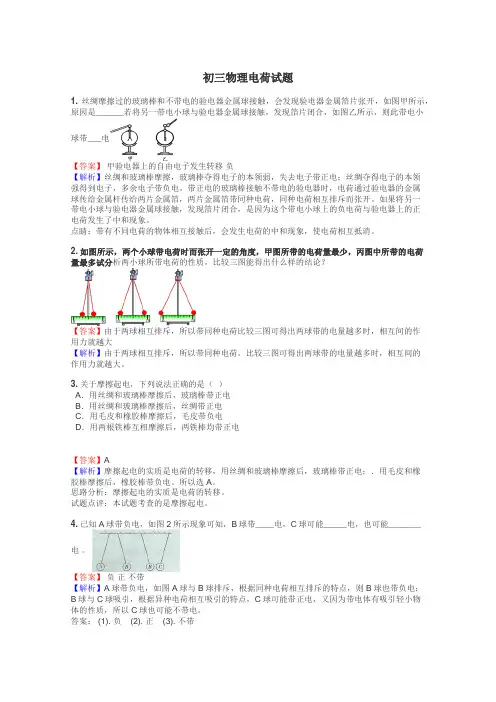

初三物理电荷试题
