水泥制造能效测试技术规程 （征求意见稿）

2013年6月 《水泥制造能效测试技术规程》编写组 引 言 根据中国建筑材料联合会的要求，由天津水泥工业设计研究院有限公司、中材装备集团有限公司为主编单位，会同有关单位共同编制本技术规程。 在编制过程中，编制组进行了广泛深入的调查研究，认真总结和吸收了目前国内水泥行业和其他行业的成果和经验，以我国现行相关标准为依据，结合我国节能检测工作的现状和特点，在广泛征求意见的基础上，制定了本技术规程。 本技术规程的主要内容是：范围，规范性引用文件，测试范围，测试条件，技术要求，测试报告和附录。 本技术规程由天津水泥工业设计研究院有限公司、中材装备集团有限公司、合肥水泥研究设计院、中材节能发展股份有限公司负责技术内容的解释。 3

目 录 1范围 ····························································································· 4 2 规范性引用文件 ············································································· 4 3测试范围 ······················································································· 4 4 测试条件 ······················································································· 5 5技术要求 ······················································································· 5 5.1熟料烧成系统能效测试 ·································································· 5 5.2 粉磨系统能效测试 ········································································ 7 5.3余热发电系统能效测试 ·································································· 9 5.4原燃料预处理系统能效测试 ························································· 11 5.5辅助生产系统能效测试 ································································· 12 6测试报告 ······················································································ 12 6.1对外出具测试报告的要求 ······························································ 12 6.2 测试报告内容 ············································································· 12 附录A ···························································································· 14 附录B ···························································································· 15 附录C ···························································································· 17 附录D ···························································································· 19 附录E ···························································································· 21 4

水泥制造能效测试技术规程 1范围 本规程规定了水泥制造过程能效测试的范围、规范性引用文件、测试范围、测试条件、技术要求、测试报告。 本规程适用于通用硅酸盐水泥及熟料制造的能效测试与计算。

2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 175-2007 通用硅酸盐水泥 GB/T 176 水泥化学分析方法 GB/T 212 煤的工业分析方法 GB/T 1345 水泥细度检验方法 筛析法 GB/T 2565 煤的可磨性指数测定方法（哈德格罗夫法） GB/T 8074 水泥比表面积测定方法（勃氏法） GB16780 水泥单位产品能耗消耗限额 GB/T 17671 水泥胶砂强度检验方法（ISO法） GB/T 21372 硅酸盐水泥熟料 GB/T 23331 能源管理体系 要求 GB/T 24851-2010 建筑材料行业能源计量器具配备和管理要求 GB/T 26281-2010水泥回转窑热平衡、热效率、综合能耗计算方法 GB/T 26282 水泥回转窑热平衡测定方法 GB/T 26567-2011 水泥原料易磨性试验方法（邦德法） GB/T 27977-2011 水泥生产电能能效测试及计算方法 GB 50123 土工试验方法标准 GB 50588-2010 水泥工厂余热发电设计规范 JC/T 543 烘干机热工测量方法与计算

3测试范围

测试范围见图1：

图1 水泥制造能效测试范围 水泥制造能效测试

水泥制成系统 （见图5） 生料制备系统

（见图3） 煤粉制备系统

（见图4）

熟料烧成系统 （见图2） 余热发电系统

（见图6） 粉磨系统 原燃材料预处理系统

辅助生产系统 5

4 测试条件 水泥制造过程能效测试应满足以下条件： 4.1生产企业根据GB/T 23331的要求建立能源管理体系，同时按照GB/T 24851-2010的要求配备计量器具，并在能效测试前经过校验和校准，并备有记录。 4.2水泥生产线主机设备已通过性能考核并稳定运行30d以上。 4.3若水泥企业同一个厂区存在多条生产线时，每条生产线应单独进行能效测试。 4.4测试前应根据测试内容编制测试大纲，见附录A。 4.5现场测孔布置和开孔情况满足测试的要求。 4.6测试机构对水泥生产企业进行能效测试前，水泥制造企业应提供相关基本情况表，详见附录B。 5技术要求 5.1熟料烧成系统能效测试 5.1.1测试边界 熟料烧成系统能效测试边界为从生料库到熟料入熟料库止。包括生料均化库、窑尾高温风机、预热分解系统、回转窑系统、熟料冷却机及废气处理系统；不包括用于基建、技改等项目建设消耗的电量，采用废弃物作为替代原燃材料时，处理废弃物消耗的电量单独统计，见图2。

图2 熟料烧成系统能效测试边界 5.1.2测试要求

5.1.2.1熟料烧成系统能效测试时间应不少于72h，且应在正常稳定运行工况下进行。 5.1.2.2 熟料烧成系统能效测试时过程控制应满足表1的要求。

生料库 生料 熟料 冷却机

熟料库 熟料

煤粉仓 煤粉

废气处理 烧成窑尾（预热器分解炉系统） 回转窑

废气处理 6

表1 熟料烧成系统过程控制要求 名目 项目 波动范围 备注 生料 KH（或LSF） ±0.02（±2） 石灰饱和系数 SM ±0.1 硅酸率

IM ±0.1 铝氧率

细度 ±2% 0.08mm筛余 平均水分 1% - 投料量 ±5% - 燃料 Qnet，ad ±5% 燃料低位发热量 细度 ±2% 0.08mm筛余 平均水分 ±1% - 熟料 熟料品质应满足GB/T 21372标准要求 注：生料化学成分分析测试按照GB/T 176规定的方法进行，生料水分按照GB/T 50123规定的方法进

行；燃料的工业分析按照GB/T 212规定的方法进行；生料和煤粉的细度参考GB/T 1345规定的方法进行。

5.1.3测试内容 熟料烧成系统能效测试内容及测试频率见表2： 表2 熟料烧成系统能效测试内容及测试频率

序号 测 定 项 测 试 内 容 测试

频率 料量 风温 风压 料温 成分 气流量 分解率 含尘量 其它

1 冷却机废气     2次/24h 2 出窑熟料  2次/24h 3 出冷却机熟料a    28d 强度 3次/24h 4 冷却机各室鼓风    2次/24h 5 入炉三次风    2次/24h 6 入窑二次风  2次/24h 7 窑头一次风    2次/24h 8 窑头煤粉输送风    2次/24h 9 入窑煤粉a   低位热值 1次/8h 10 预热器系统出口烟气      2次/24h 11 其它各级出口烟气    2次/24h 12 C5预热器料管  2次/24h 13 分解炉出口烟气    2次/24h 14 烟室烟气    2次/24h 15 入预热器生料a    易烧性 2次/24h 16 分解炉煤粉输送风    2次/24h 17 入炉煤粉a   低位热值 1次/8h 18 煤磨抽热风    2次/24h 19 表面温度 测试边界内各热工设备 2次/24h 20 环境条件 大气温度、压力、环境风速等 2次/24h 20 用电量 烧成系统用电量 1次/8h

合集下载

2023年海南G1工业锅炉司炉考试内部摸底题库含答案

2023年海南G1工业锅炉司炉考试内部摸底题库含答案

2023年海南G1工业锅炉司炉考试内部摸底题库含答案1、【多选题】《工业锅炉能效测试与评价规则》适用于额定压力小于3.8MPa的（）。

（ABC ）A、蒸汽锅炉B、热水锅炉C、有机热载体锅炉2、【多选题】《特种设备作业人员监督管理办法》规定，下列条件哪条是申请《特种设备作业人员证》的人员应当符合的条件（）。

（ABCD ）A、年龄在18周岁以上B、有与申请作业种类相适应的文化程度C、具有相应的安全技术知识与技能D、身体健康并满足从事的作业种类对身体的特殊要求E、有正式的工作单位3、【多选题】下列属于悬浮燃烧的是（）。

（BCD ）A、燃煤锅炉B、燃油锅炉C、燃气锅炉D、煤粉炉4、【多选题】下列锅炉受压元件中，属于辐射传热为主的是（）。

（BC ）A、烟管B、水冷壁管C、炉胆D、对流管束5、【多选题】下列锅炉烟尘中危害大的两种气体是（）。

（AC ）A、二氧化硫B、二氧化碳C、氮氧化物D、一氧化碳6、【多选题】下面（）项是卧式快装锅炉的主要受热面。

（ABC ）A、管板B、水冷壁管C、烟管D、下降管7、【多选题】从事高耗能特种设备能效测试的检验检测机构，应当保证能效测试结果的（）。

（ABCD ）A、准确性B、公正性C、可溯源性D、对测试结果负责8、【多选题】以天然气为燃料的锅炉，宜采用（）尾部热交换装置，回收烟气中的热量。

（AC ）A、半冷凝B、节能器C、全冷凝9、【多选题】依据TSGG0001-2012《锅炉安全技术监察规程》,下列哪项是水压试验的结论?（CD ）A、符合要求B、不符合要求C、基本符合要求D、合格E、不合格10、【多选题】依据TSGG0001-2012《锅炉安全技术监察规程》，室燃锅炉应当装设（）和（）装置。

（CD ）A、超温报警B、超压报警C、点火程序控制D、熄火保护11、【多选题】依据TSGG5001-2010《锅炉水介质处理监督管理规则》，下列（）项属于工业锅炉常规化验项目。

（ABCE ）A、硬度B、碱度C、PHD、给水溶解氧含量E、有除氧要求时给水溶解氧含量12、【多选题】储罐设置要求如下（）。

G1工业锅炉司炉证考试题库及答案

G1工业锅炉司炉证考试题库及答案

G1工业锅炉司炉证考试题库及答案1、【多选题】TSGG0001-2012《锅炉安全技术监察规程》规定，在热水系统的（）及（）应当装设集气装置。

（AB）A、最高处B、容易集气的位置C、最远处D、容易泄漏的位置2、【多选题】下列哪些措施可有效防止有机热载体的劣化（）。

（ABC）A、对膨胀罐充入纯度99%以上氮气密封B、保持稳定的使用温度，不超温C、定期抽样化验，发现问题及时处理D、定期更换部分有机热载体3、【多选题】下列锅炉中，属于悬浮燃烧方式的如燃油锅炉（）。

（CD）A、链条炉排锅炉B、往复炉排锅炉C、燃煤粉锅炉D、燃气锅炉4、【多选题】为确保锅炉安全，在升压过程中司炉工应做下列工作（）。

（ABDE）A、冲洗水位表B、冲洗存水弯管C、加强燃烧D、暖管E、检查泄漏5、【多选题】依据TSGG0001-2012《锅炉安全技术监察规程》,一台热水锅炉的产品铭牌上应载明的项目有（）。

（ABCD）A、锅炉型号B、额定出水压力C、额定热功率D、额定出口、进口水温度E、额定蒸发量6、【多选题】依据TSGG0001-2012《锅炉安全技术监察规程》,下列哪种情况，施工单位应当在施工前按照规定办理告知并申请监督检验后再施工？（）（ACD）A、拟将蒸汽锅炉改为热水锅炉B、拟重新砌筑全部炉墙C、欲对锅筒挖补D、欲更换全部烟管7、【多选题】依据TSGG0001-2012《锅炉安全技术监察规程》规定，下面（）项应当装设超温报警装置和联锁保护装置。

（BC）A、QXL4.2-1.0/95/70-AⅡB、QXL7.0-1.0/95/70-AⅡC、QXL4.2-1.6/150/90-AⅡ8、【多选题】依据TSGG0001-2012《锅炉安全技术监察规程》，在额定蒸发量大于（）的蒸汽锅炉上和（）热水锅炉上，应在排污管上装设两个串联的阀门，其中至少有一个是排污阀。

（AC）A、1t/hB、2t/hC、B级D、7MW以上9、【多选题】依据TSGZ6001-2019《特种设备作业人员考核规则》，《特种设备安全管理和作业人员证》遗失或者损毁的，持证人员应当向原发证机关申请补发，并提交（）。

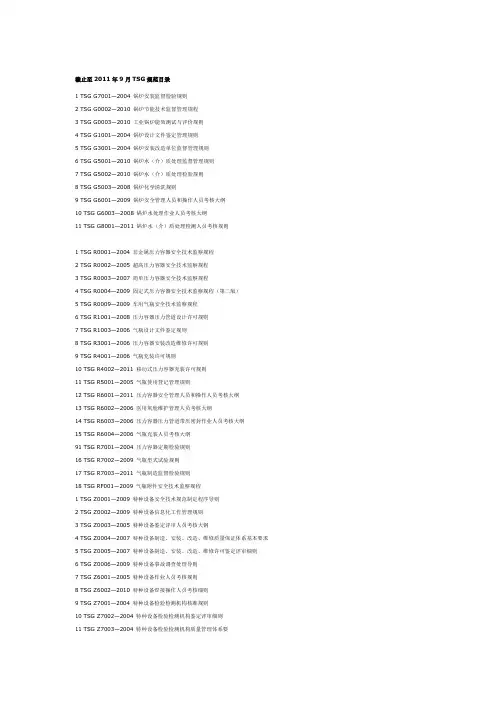

TSG规范目录
