锅炉能效测试的主要内容
锅炉能效测试,是考核生产厂家产品各项性能指标是否达到保证值的试验。
通过对能效测试方法的分析,明确影响能效测试结果的主要因素,并且通过对影响因素的分析,厂家可有针对性调整短项,从而使产品更加高效安全。
锅炉能效测试的主要内容包括以下几项:
1、锅炉热效能试验内容:
a) 锅炉蒸发量测定;
b) 锅炉过量空气系数检测;
c) 排烟温度检测;
d) 燃料燃烧效率测试;
e) 锅炉热效率测试;
f) 燃料消耗量;
g) 汽煤比等。
2、锅炉新产品定型能效测试:测定锅炉各项热工性能指标是否与设计相符,确定设备的运行方式。
如锅炉蒸发量、锅炉热效率、燃烧效率、各项热损失等等。
3、锅炉运行调整试验:确定锅炉经济的运行方式,查明锅炉运行中的缺陷。
如锅炉大负荷、锅炉负荷、燃料要求、经济负荷、合理排烟温度、佳风煤配比、过量空气系数、二次风配比等等。
4、锅炉改造前后热工性能对比试验:蒸发量的变化、燃烧的影响、锅炉热效率等等。
5、燃料工业分析、元素分析:判断煤、油、气等燃料好坏,便于企业控制燃料进厂品质。
6、水质检测、垢样分析:判断水质好坏,控制炉水指标,防止锅炉结垢。
锅炉能效测试,由经国家质量监督检验检疫总局批准具有锅炉能效测试资质的机构来测试完成,并出具锅炉热工测试报告。
锅炉能效测试报告锅炉能效测试报告是一份关于锅炉能效的评测报告,通过对锅炉进行多方位的测试,评估锅炉的能效表现,为用户提供可靠和科学的能效数据,帮助用户选择和使用更加节能和环保的设备。
案例一:某热力公司有一台12吨燃煤锅炉,需要进行能效测试。
测试结果表明,该锅炉的能量转化效率仅为62.3%,耗电量高达1.8度/吨蒸汽。
在测试报告的基础上,实施了一系列改进措施,包括燃煤质量要求、控制系统优化、换热器清洗维护等。
经过改进后,锅炉能量转化效率提高至78.4%,耗电量降至1.2度/吨蒸汽,大大节约了能源消耗。
案例二:一家工业化纤公司有一台5吨天然气锅炉,需要进行能效测试。
测试结果显示,锅炉的热效率为89.2%,耗气量为1立方米/吨蒸汽。
公司依据测试结果,对锅炉进行了清洗和维护,并进行燃烧调整。
在优化后的操作下,锅炉热效率提高至92.1%,耗气量降至0.9立方米/吨蒸汽,用气量减少了约5%。
案例三:某钢铁公司拥有一台20吨燃煤锅炉,需要进行能效测试。
测试结果显示,该锅炉的能量转化效率仅为60.5%,耗电量为2.1度/吨蒸汽。
公司对测试报告进行了分析,并采取了一系列措施,包括节能型设备安装、热回收设计、燃烧调整等。
改进后,锅炉能量转化效率提高至75.8%,耗电量降至1.5度/吨蒸汽,用电量降低了约29%。
综上所述,锅炉能效测试报告可以为用户提供锅炉能效数据和改进措施,并可以减少用户的能源消耗和运营成本,同时也是锅炉生产和使用当中必不可少的一份科学测试报告。
除了上面的三个案例外,还有一些其他的锅炉能效测试报告。
例如:案例四:一家酒店需要测试其1吨天然气锅炉的能效。
测试结果显示,锅炉的热效率仅为75.2%,耗气量为1.3立方米/吨蒸汽。
酒店根据测试报告,对锅炉进行了清洗和检查,同时还增加了热水回收系统和节能循环泵等设备。
改进后,锅炉热效率提高至86.5%,耗气量降至0.9立方米/吨蒸汽,用气量大幅降低,同时还减少了温室气体的排放。
锅炉能效测试标准锅炉是工业生产中常见的热能设备,其能效性能对于节能减排具有重要意义。
为了评估锅炉的能效性能,制定了一系列的能效测试标准,以确保锅炉的能效性能符合相关的法律法规要求。
本文将对锅炉能效测试标准进行详细介绍,以便相关人员了解和遵守相关标准。
首先,锅炉能效测试标准主要包括锅炉热效率测试、燃料消耗率测试、废气排放测试等内容。
其中,锅炉热效率测试是评价锅炉能效性能的重要指标之一,其测试方法一般包括直接法和间接法两种。
直接法是通过测量锅炉燃料的燃烧产生的热量和锅炉输出的热量来计算锅炉的热效率;间接法则是通过测量燃料的化学成分和燃烧产生的废气成分来计算锅炉的热效率。
这两种方法各有优缺点,需要根据具体情况选择合适的测试方法。
其次,燃料消耗率测试是评价锅炉能效性能的另一个重要指标,其测试方法一般包括重量法和体积法两种。
重量法是通过称量燃料的质量和燃烧完全后残留物的质量来计算燃料的消耗率;体积法则是通过测量燃料的体积和燃烧完全后残留物的体积来计算燃料的消耗率。
这两种方法也各有优缺点,需要根据具体情况选择合适的测试方法。
最后,废气排放测试是评价锅炉能效性能的另一个重要指标,其测试方法一般包括烟气分析法和废气排放监测法两种。
烟气分析法是通过分析锅炉燃烧产生的烟气中的成分来评价锅炉的燃烧效率和废气排放情况;废气排放监测法则是通过监测锅炉燃烧产生的废气排放情况来评价锅炉的废气排放情况。
这两种方法也各有优缺点,需要根据具体情况选择合适的测试方法。
总之,锅炉能效测试标准是评价锅炉能效性能的重要依据,相关人员应当严格遵守相关标准,确保锅炉的能效性能符合法律法规要求。
同时,相关部门也应当加强对锅炉能效性能的监督检查,促进锅炉能效性能的提升,推动工业生产的绿色可持续发展。
附件1:燃煤工业锅炉运行能效快速测试方法1.定义与范围在用工业锅炉运行能效快速测试方法,是指在锅炉安全、稳定运行工况下通过主要参数的简单测试,获得具有一定精度的测试结果,并以此快速判定工业锅炉在实际运行工况下的能效状况。
本方法适用于工作压力<3.8MPa的固定式燃煤蒸汽锅炉及热水锅炉的能效测试。
2.测试条件与要求2.1测试条件(1)测试期间应使用同一品种和质量的燃料;(2)锅炉及辅机应处于安全、热工况稳定的正常运行状态。
锅炉热工况稳定是指锅炉出力和主要热力参数平均值已不随时间变化的状态。
2.2测试要求(1)火床燃烧、火室燃烧、流化床燃烧等锅炉的测试时间应不少于1h ;(2)烟气测试不少于5次,每次间隔不低于10min;(3)对于排烟温度、排烟处过量空气系数、排烟处CO含量按测试数据取算术平均值作为计算数值。
3.测试项目本方法的测试项目包括:(1)排烟温度t py,℃;(2)排烟处过量空气系数py ;(3)排烟处CO含量,%(ppm);(4)入炉冷空气温度t lk,℃;(5)飞灰可燃物含量fh C,%;(6)漏煤可燃物含量lm C,%;(7)炉渣可燃物含量z l C,%;(8)燃料工业分析(燃料收到基低位发热量Q net.v.ar,kgkJ/;收到基灰分A ar,%);(9)测试开始和结束的时间。
4.测试方法4.1烟气测点应接近最后一节受热面,距离不大于1m。
4.2烟气测点应布置在烟道截面上介质温度、浓度比较均匀的位置(大约在烟道直径的1/3至1/2处)。
4.3排烟温度、CO、过量空气系数用烟气分析仪(t py精度不低于±3℃、CO精度不低于±5%)测定。
4.4燃料取样与制备方法(1)煤的取样方法:小车上取样时,在小车上距离四角5cm 处和中心部位共五点取样;在地面上取样时,在煤堆四周高于地面10cm以上处,取样不得少于5点;皮带输送机上取样时,应使用铁铲横截煤流,时间间隔要均匀。
锅炉热效率测试报告
1. 引言
2. 测试目的
测试锅炉的热效率,了解其能量利用效率;
验证锅炉的设计参数是否合理,并与设计效率进行比较;
为进一步提高锅炉的能效提供数据支持。
3. 测试方法
本次测试采用了标准的热效率测试方法,包括测定锅炉的燃烧输入和蒸汽输出。
具体测试过程如下:
确认锅炉的工作状态:运行时间、蒸汽压力等;
测定锅炉的进水温度、出水温度、燃烧器的燃料消耗量;
根据测得的数据计算锅炉的热效率。
4. 测试结果
根据测试所得的数据,计算得到锅炉的热效率为85%。
根据与设计效率的对比发现,该锅炉的设计参数相当合理,并能够达到预期的效果。
具体的数据如下:
进水温度:80℃
出水温度:120℃
燃料消耗量:10 kg/h
热效率 = (出水温度进水温度)/(燃料消耗量燃料的热值)100%
代入具体数值可得:
热效率 = (120 80) / (10 45000) 100% = 85%
5. 结论
本次测试结果显示,该锅炉的热效率为85%,能够高效地利用燃料的能量。
与设计效率的对比也证明了该锅炉的设计参数的合理性。
定期清洁锅炉的燃烧器和热交换器,以提高热传递效率;
优化锅炉运行参数,确保锅炉在最佳工况下运行;
加强锅炉的维护保养,确保设备的正常运行。
6. 参考文献
x,。

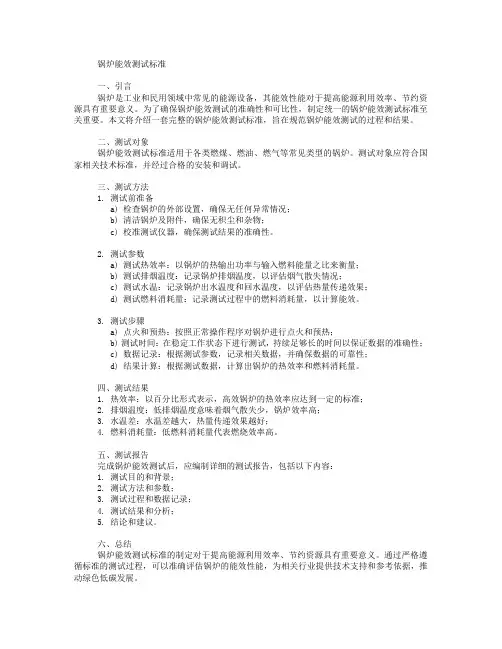

锅炉能效测试标准一、引言锅炉是工业和民用领域中常见的能源设备,其能效性能对于提高能源利用效率、节约资源具有重要意义。
为了确保锅炉能效测试的准确性和可比性,制定统一的锅炉能效测试标准至关重要。
本文将介绍一套完整的锅炉能效测试标准,旨在规范锅炉能效测试的过程和结果。
二、测试对象锅炉能效测试标准适用于各类燃煤、燃油、燃气等常见类型的锅炉。
测试对象应符合国家相关技术标准,并经过合格的安装和调试。
三、测试方法1. 测试前准备a) 检查锅炉的外部设置,确保无任何异常情况;b) 清洁锅炉及附件,确保无积尘和杂物;c) 校准测试仪器,确保测试结果的准确性。
2. 测试参数a) 测试热效率:以锅炉的热输出功率与输入燃料能量之比来衡量;b) 测试排烟温度:记录锅炉排烟温度,以评估烟气散失情况;c) 测试水温:记录锅炉出水温度和回水温度,以评估热量传递效果;d) 测试燃料消耗量:记录测试过程中的燃料消耗量,以计算能效。
3. 测试步骤a) 点火和预热:按照正常操作程序对锅炉进行点火和预热;b) 测试时间:在稳定工作状态下进行测试,持续足够长的时间以保证数据的准确性;c) 数据记录:根据测试参数,记录相关数据,并确保数据的可靠性;d) 结果计算:根据测试数据,计算出锅炉的热效率和燃料消耗量。
四、测试结果1. 热效率:以百分比形式表示,高效锅炉的热效率应达到一定的标准;2. 排烟温度:低排烟温度意味着烟气散失少,锅炉效率高;3. 水温差:水温差越大,热量传递效果越好;4. 燃料消耗量:低燃料消耗量代表燃烧效率高。
五、测试报告完成锅炉能效测试后,应编制详细的测试报告,包括以下内容:1. 测试目的和背景;2. 测试方法和参数;3. 测试过程和数据记录;4. 测试结果和分析;5. 结论和建议。
六、总结锅炉能效测试标准的制定对于提高能源利用效率、节约资源具有重要意义。
通过严格遵循标准的测试过程,可以准确评估锅炉的能效性能,为相关行业提供技术支持和参考依据,推动绿色低碳发展。
锅炉能效测试报告一、测试目的锅炉作为工业生产和民用生活中常用的热能设备,其能效对于能源的消耗和环境保护都有着重要的影响。
本次测试旨在评估锅炉的能效水平,为优化锅炉设计、提高能源利用效率提供数据支持。
二、测试方法1.选取具有代表性的锅炉进行测试,确保样本的可靠性和可重复性。
2.利用温度、压力、流量等传感器对锅炉进行多个工况下的连续监测。
3.通过锅炉的空燃比、热效率以及排放浓度等参数对能效进行评估。
三、测试结果1.测试期间,我们对锅炉进行了多个不同负荷工况下的能效测试,并记录了相关的数据。
经过数据分析,得出以下结果:a.锅炉的热效率在85%~92%之间,且随负荷的增加而提高。
b.锅炉的排放浓度满足国家相关标准,达到了环保要求。
c.锅炉的空燃比在正常工作范围内,未出现明显异常情况。
四、测试结论通过本次测试,我们得出了以下结论:1.锅炉在不同负荷工况下的热效率表现良好,能够有效利用燃料的热能。
2.锅炉的排放浓度符合环保要求,对于减少空气污染起到了积极的作用。
3.锅炉的空燃比控制良好,运行安全可靠。
4.鉴于锅炉能效较高,我们建议在工业生产和民用生活中广泛使用,以减少能源的消耗和环境的污染。
五、改进建议针对测试结果,在进一步优化锅炉能效方面,我们提出以下建议:1.加强能源管理和监测,通过实时监控锅炉运行参数,及时发现运行异常并进行调整。
2.定期进行锅炉的维护和保养,确保锅炉的燃烧系统、传热系统等各项功能正常运行。
3.鼓励技术创新和研发,提高锅炉的燃烧效率和运行稳定性,减少能源消耗和排放。
六、总结本次锅炉能效测试报告对锅炉的能效评估提供了数据支持,锅炉的热效率较高,排放浓度符合环保要求,为优化锅炉设计和提高能源利用效率提供了有效的参考意见。
我们将继续关注锅炉能效方面的研究和实践,不断提升锅炉的能效水平,为可持续发展和环保做出贡献。
TSG特种设备安全技术规范TSG G0003-2010 工业锅炉能效测试方法Energy Efficiency Test Method for Industrial Boiler(征求意见稿)中华人民共和国国家质量技术监督检验检疫总局颁布2010年X月XX日特种设备安全技术规范 TSG G0003-2010-2-目录1 总则 (1)2 测试的基本要求 (5)3 锅炉新产品热效率测试 (6)4 锅炉运行工况热效率详细测试 (16)5 锅炉运行工况热效率简单测试 (17)6 锅炉系统运行能效测试与评价 (20)7 锅炉能效测试报告 (25)8 附则 (26)附件A 主要符号和单位 (29)附件B 测试数据综合表 (33)附件C 煤和煤粉的取样和制备 (48)附件D 奥氏体分析仪吸收剂配制方法 (49)附件E 散热损失 (50)附件F 网格法等截面的划分原则及代表点的确定 (51)附件G 饱和蒸汽湿度和过热蒸汽含盐量的测定方法 (55)附件H 烟气、灰和空气的平均定压比热容 (59)附件J 常用气体的有关量值 (60)附件K 锅炉设计数据综合表 (61)特种设备安全技术规范 TSG G0003-2010工业锅炉能效测试方法1 总则1.1 目的为了规范工业锅炉产品热工性能、工业锅炉及其系统运行能效测试与评价工作,特制定本方法。
1.2 适用范围本方法适用于符合以下条件的固定式工业锅炉及其系统的能效测试:(1)工作压力小于3.8MPa的蒸汽锅炉与热水锅炉;(2)有机热载体锅炉;(3)使用固体燃料、液体燃料或者气体燃料的锅炉、电加热锅炉。
1.3 能效测试的方式与目的1.3.1 新产品热效率测试新产品热效率测试是指新设计并且制造的工业锅炉产品,在批量生产前,接受能效测试机构进行的锅炉产品热效率测试。
能效测试机构根据锅炉产品的设计出力范围,选择包括额定工况、最低出力工况在内的不同工况进行热效率测试,以确定锅炉新产品的热工性能与能效水平,并且验证与锅炉设计热效率曲线的符合性。
选择题根据《工业锅炉热工性能试验规程》(GB/T 10180-XXXX),在测试热水锅炉进出水温度时,仪器和仪表的最低精度要求是()A. 0.1级B. 0.5级C. 1.0级D. 1.5级循环流化床锅炉、煤粉锅炉的锅炉排烟处的过量空气系数应当不大于()A. 1.15B. 1.25C. 1.4D. 1.65在进行锅炉能效测试时,对于热水锅炉,出水温度比该压力下的饱和温度至少低()A. 15℃ B. 20℃ C. 25℃ D. 30℃燃油锅炉按燃烧方式通常属于()A. 沸腾炉B. 层燃炉C. 室燃炉D. 循环流化床锅炉能效测试中,以下哪项不是降低排烟热损失的有效方法?()A. 回收烟气中的热量B. 提高过量空气系数C. 使用高效除尘器D. 优化燃烧过程在进行锅炉能效测试时,下列哪项参数不是必测的?()A. 锅炉出力B. 燃料消耗量C. 锅炉排烟温度D. 锅炉外壳温度填空题锅炉的经济性指标主要包括__________和钢材耗量。
锅炉的排烟热损失主要由__________和__________组成。
锅炉的排烟温度通常应控制在__________以下,以减少热损失。
__________是判断燃煤在燃烧过程中是否发生结渣的一个重要依据。
液体在运动过程中,质点之间彼此混杂、互相干扰的流动状态称为__________。
锅炉能效测试中,__________是测量锅炉热效率的关键参数之一。
简答题简述锅炉能效测试的主要目的和意义。
描述降低锅炉排烟热损失的几种常用方法。
锅炉能效测试中,为什么要测量燃料消耗量?解释什么是锅炉的正平衡法和反平衡法,并简述它们的区别。
列举几个影响锅炉热效率的主要因素,并简述如何调整这些因素以提高热效率。
