SX简单操作

  • 格式：doc
  • 大小：1.21 MB
  • 文档页数：28

30111942.doc
1

２０１０－１０
MICREX-SX D300win V3.5 V2互換LD 简易操作向导

１．制作新项目
启动D300win后、如下制作新项目。

设置项目名并保存
文件夹可以选择任意文件夹。
文件名不要使用空格。

选择使用的ＣＰＵ
型号
30111942.doc
2

２．系统构成定义: System Definition
系统定义中、定义使用的硬件构成。

注１） SXbus Staion No 可以设定没有重复的任意的号码。
根据这个号码、决定I/O地址。

追加的模块

双击鼠标左
键

输入任意名字

选择使用的模块
模块被登陆在每个
组

注１
30111942.doc
3

I/O组设定
设定后、点ＯＫ关闭画面。
SX bus tact设定

按照系统构成来
设定
例：改为2.0ms

选择定义的模
块

输入

输出
30111942.doc
4

３．程序环境设定
如下设定Worksheet的高度等环境。

POU的属性（ＰＯＵ：Program Organization Unit）
使用在线变更用的内
存

已经登陆的POU从
LAYOUT变更。

右键
30111942.doc
5

４．分配内存定义
根据以下设定内存尺寸。

注）根据CPU的种类可以设定不同的范围，画面。
以这个为例、非保持内存（Non retain memory）变更其他的内存尺寸时自动被演算。

右键
オンライン変更用
AT range的设定
设定内存。
30111942.doc
6

资源设定（用户向ROM传送压缩项目的时机）
右键
确认没打对号：
在线变更时不要传送、项目下
载时的传送方式。
30111942.doc
7

５．ＬＤ回路的输入（直接地址输入）
LD回路的输入

定义接点・线圈的地址
连接回路时使用
输入 %IX1.0.0,%IX1.0.1

输出 %QX2.0.0

双击左键
选择的接点切换
30111942.doc
8

ＬＤ回路的输入（根据变数名的程序）
已经输入的变数可以用下拉来选择。
输入 %IX1.0.2,%IX1.0.3
输出 %QX2.0.2

定义接点・线圈的に变数
定义地址
30111942.doc
9

６．系统ＦＢ（计时器）的输入
选择TON（ON延迟）
组：选择计时器FB
选择插入FB的个所
30111942.doc
10

输入计时器时间设定（直接变数）
把计时器现在值按变数传送
タイマー現在値を転送
する変数を定義

双击绿色端子部分
30111942.doc
11

７．变数工作单
自动生成变数

追加变数定义
在变数工作单上定义变数

可以在本地，全局同样的变数工作单上进行追加。
与追加的变数对应、输入数据类
型、地址等必要项目

本地工作单
全局工作单

右键
Insert或Append
30111942.doc
12

制作回路时、可以参照已经定义完的变数。
８．程序重建（Ｒebuild）
Ｒebuild的结果、发生错误时进行修正。
确认错误内容修正
对于Warning不修正也可以下载，推荐修正。
30111942.doc
13

９．程序下载
通信设定

选择连接方法。
右ｸﾘｯｸ

Port号码
USB连接时
EtherNet等
30111942.doc
14

下载
只在传送系统构成的第一
次、需要「reset」操作

下载时先点「停止」
30111942.doc
15

１０．在线监视
进行在线数据设定。
TRUE:红
FALSE:蓝

双击变数
30111942.doc
16

１１．用户ＦＢ的制作（V2互換在FBD中制作回路）
制作如下的回路。
改为表示机能的名字
FB把CPU类型改为＜
independent＞

右键
30111942.doc
17

做成的ＦＢ变数工作单

定义FB的输入，
数据类新时「TIME」

定义FB输
出
30111942.doc
18

１２．POU的追加
POU向Ｔasks登陆
右键

添加名字

右键
30111942.doc
19

注）POU的实行顺序是task的登陆顺序
工作单的实行顺序是定义的上到下

１３．评论的制作

可以自由输入评论意见
制作的评论例子
30111942.doc
20

１４．用户ＦＢ的传唤
FB和周边回路的制作
组：项目名
FB名 ：FLICK_RY

追加变数时
在WorkSheet上右键
选择Variaable
30111942.doc
21

１５．制作Cross References
30111942.doc

22

过滤器的设定
指定必要项目
右键
30111942.doc
23

１７．项目的压缩保存
文件的种类中扩展名改为zwt。
30111942.doc
24

１８．SX控制效用
注）启动SX Control Utility时 、不能同时使用在线对话、回路监视实现，事先在线开放后启动SX Control
Utility。

Ｉ／Ｏ的监视

不能通信的时候、确认以下连接设定。
30111942.doc
25

全数据的备份操作
运行备份时要停止监控。
给文件起名并保存在ＰＣ上。
30111942.doc
26

１９．动作状态的确认
可以监控实行速度。
２０．故障诊断

定义的系统构
成
30111942.doc
27

－ 补充 － 地址的表现和数据型
(1) 以IEC规格直接表现变数(直接地址)
以IEC規格61131-3直接表现变数(直接地址)的基本表现方法为以下。

(位置)接頭語 意味 備考
Ｉ 输入位置
Ｑ 输出位置
Ｍ 内存位置

サイズ 意味 備考
Ｘ 比特
Ｂ 字节 SX不可用
Ｗ 字
Ｄ 倍长语(32比特)
Ｌ 4倍长语(64比特) SX不可用

％＋(位置)接头语＋尺寸＋(句号分开的没有符号的整数)
例 ： ％MX１．０．０

输入输出地址的基本表现
SX总线上的直接のI/O模块以及功能模块按一下地址表现。

%直接表现变数
输入输出的区别
地址尺寸

Bit Add
Word Add
SX bus Station No
30111942.doc
28

(2) 基本数据形
变数指定(宣言)数据型来使用、在IEC规格中、规定多数的基本数据型。这个称为基本数据型。
在MICREX-SX中支持的基本数据型如下。

No.
ｷｰﾜｰﾄﾞ ﾃﾞｰﾀ形 ﾋﾞｯﾄ数 ﾃﾞｰﾀ範囲
1 BOOL BOOL形 1
0或1
2 INT 整数形 16
-32,768～32,767
3 DINT 倍精度整数形 32
-2,147,483,648～2,147,483,647
4 UINT 无符号整数形 16
0～65,535
5 UDINT 无符号倍精度整数形 32
0～4,294,967,295

6 REAL 实数形 32
-21287 TIME 継続时间形 32
0ms～4,294,967,295ms(49日

17:02:47s295ms)
8 DATE 日期形 32
1970年1月1日～2106年2月7日
9 TOD 時刻形 32
0:00:00～23:59:59
10 DT 日期時刻形 32
1970年1月1日0:00:00～
2106年2月7日6:28:15
11 STRING 可变长文字列形 - -
12 WORD 长度16比特列形 16
16#0000～16#FFFF
13 DWORD 长度32比特列形 32
16#00000000～16#FFFFFFFF

合集下载

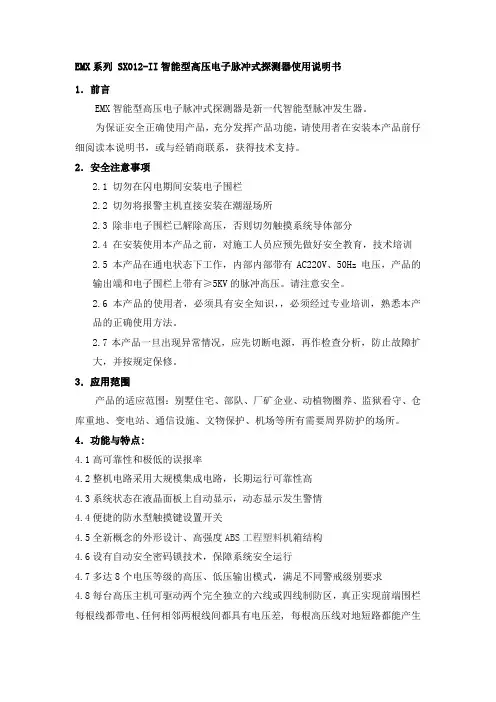

SX012-II说明书

SX012-II说明书

EMX系列 SX012-II智能型高压电子脉冲式探测器使用说明书1．前言EMX智能型高压电子脉冲式探测器是新一代智能型脉冲发生器。

为保证安全正确使用产品，充分发挥产品功能，请使用者在安装本产品前仔细阅读本说明书，或与经销商联系，获得技术支持。

2．安全注意事项2.1 切勿在闪电期间安装电子围栏2.2 切勿将报警主机直接安装在潮湿场所2.3 除非电子围栏已解除高压，否则切勿触摸系统导体部分2.4 在安装使用本产品之前，对施工人员应预先做好安全教育，技术培训2.5 本产品在通电状态下工作，内部内部带有AC220V、50Hz电压，产品的输出端和电子围栏上带有≥5KV的脉冲高压。

请注意安全。

2.6 本产品的使用者，必须具有安全知识，，必须经过专业培训，熟悉本产品的正确使用方法。

2.7本产品一旦出现异常情况，应先切断电源，再作检查分析，防止故障扩大，并按规定保修。

3．应用范围产品的适应范围：别墅住宅、部队、厂矿企业、动植物圈养、监狱看守、仓库重地、变电站、通信设施、文物保护、机场等所有需要周界防护的场所。

4．功能与特点:4.1高可靠性和极低的误报率4.2整机电路采用大规模集成电路，长期运行可靠性高4.3系统状态在液晶面板上自动显示，动态显示发生警情4.4便捷的防水型触摸键设置开关4.5全新概念的外形设计、高强度ABS工程塑料机箱结构4.6设有自动安全密码锁技术，保障系统安全运行4.7多达8个电压等级的高压、低压输出模式，满足不同警戒级别要求4.8每台高压主机可驱动两个完全独立的六线或四线制防区，真正实现前端围栏每根线都带电、任何相邻两根线间都具有电压差, 每根高压线对地短路都能产生报警4.9显示屏显示防区前端实时电压数值4.10提供给用户自主设置主机警戒状态的菜单式介面4.11友好的人机界面，清淅明了的面板指示使操作人员容易地即能掌握使用。

4.12显示屏自动切换显示系统的多重运行状态参数，高压脉冲主机具有前端报警、防拆报警和主机故障报警等多种信号输出。

佳能PowerShotSX280HS图像浏览指南

佳能PowerShotSX280HS图像浏览指南

1 2 3 4
1 跳转到目录 （ = 8） 。 2 返回您单击链接之前显示的页面。
3 跳转到上一页。 4 跳转到下一页。
• 单击链接以访问其他页面。
单击本说明书中以蓝色显示的链接 （如 “XXXXX” 或 （ = XX） ） 以访问所提及的页面。
支持的操作环境
• 本说明书中使用Windows 7和Mac OS X v10.6的屏幕截图和步骤进行说明。 如果您使用其他版 本的操作系统， 实际的画面和步骤可能不同。 • 取决于相机 / 摄像机型号， 画面和步骤也可能不同， 并且如本说明书的相关章节中所述， 可能无法 利用所有功能。 • 请在联机时使用本软件以有效利用自动更新功能。 请注意， 自动更新功能在脱机时无效， 这会妨 碍您获取已发布的任何新功能。
使用说明书
单击下列选项卡之一可跳到说明书的该部分。
ImageBrowser EX
CameraWindow
• EOS DIGITAL相机用户： 使用EOS Utility替代CameraWindow进行这些操作。 还请 参阅以PDF格式提供的 《EOS Utility使用说明书》 。 • 可通过选项卡和按钮颜色识别当前的部分—绿色为ImageBrowser EX， 蓝色为 CameraWindow。
基本操作 ................................................................................................................... 17
画面元素 ...................................................................................................................................... 17 切换显示模式............................................................................................................................... 21 浏览器区域任务 ........................................................................................................................... 22 属性窗口： 图像细节 ...................................................................................................................... 23 观看幻灯片播放............................................................................................................................ 24 播放短片...................................................................................................................................... 25 更新软件并获取新功能................................................................................................................. 26

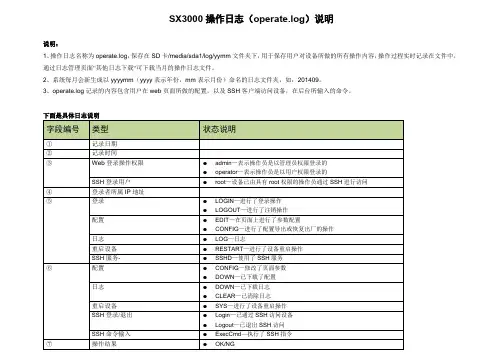

SX3000操作日志说明

SX3000操作日志说明

SX3000操作日志（operate.log）说明说明：1、操作日志名称为operate.log，保存在SD卡/media/sda1/log/yymm文件夹下，用于保存用户对设备所做的所有操作内容，操作过程实时记录在文件中，通过日志管理页面“其他日志下载“可下载当月的操作日志文件。

2、系统每月会新生成以yyyymm（yyyy表示年份，mm表示月份）命名的日志文件夹，如：201409。

3、operate.log记录的内容包含用户在web页面所做的配置，以及SSH客户端访问设备，在后台所输入的命令。

举例：登录登出日志说明如果看到⑤显示LOGIN，表示操作者进行了登录或登出操作，⑦显示OK表示登录成功，NG表示登录失败（无论哪种权限的登录）如果看到⑤显示LOGOUT，表示操作者注销退出，⑦显示OK表示注销成功如下所示①②③④⑤⑥⑦⑧20140917 13:15:03 admin 192.168.23.23 LOGIN OK admin本条日志表示：操作者以admin权限登录成功，所属IP为192.168.23.23，输入的用户名为admin配置一个参数的日志说明：如果看到⑥显示为CONFIG，说明操作者进行了页面参数的修改，修改的项目为⑧中显示的id值，配置的参数值为⑨中显示的data内容如下所示①②③④⑤⑥⑦⑧⑨20140917 13:43:49 admin 192.168.23.23 EDIT CONFIG OK id=80 line_id=-1 data=ABC123 本条日志表示：管理员将“网络”页面内的“主机名”修改为”ABC123”SSH记录命令的日志说明：①②③④⑤⑥⑦⑧⑨20140917 15:54:49 root 10.128.23.23 SSHD Login OK20140917 16:18:53 SSHD ExecCmd OK ls本条日志表示：root权限用户通过SSH访问设备，并且执行ls命令。

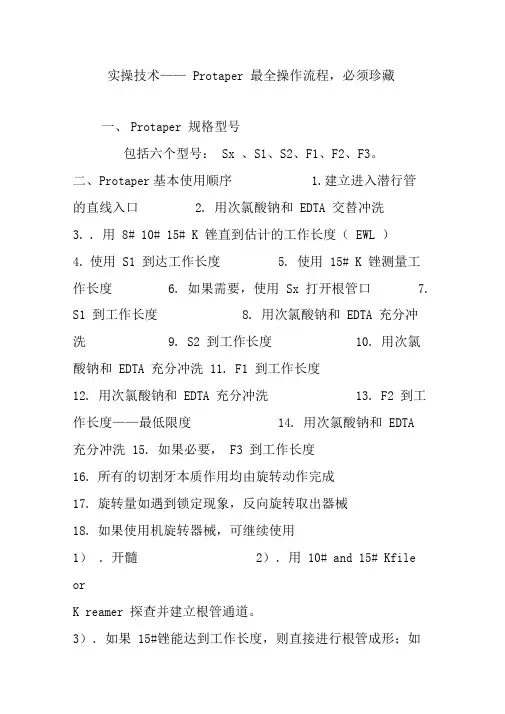

实操技术——Protaper最全操作流程,必须珍藏
