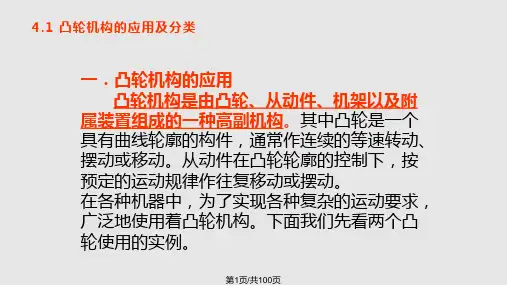

第11页/共100页
图 4-2
由于前两类凸轮运动平面 与从动件运动平面平行,故称 平面凸轮,后一种我们就称为 空间凸轮。
第12页/共100页
2.按从动 件的形状分 类
根据从 动件与凸轮 接触处结构 形式的不同, 从动件可分 为三类:
图 4-4
(1)尖顶从动件; (2)滚子推杆从动件; (3)平底推杆从动件。
图 4-6
图示凸轮的轮廓由AB、BC、CD及DA四 段曲线所组成,而且BA和CD两段为圆弧,A点 为基圆与凸轮轮廓的切点。
第23页/共100页
如图中所示,当推
杆与凸轮轮廓在A点
接触时,推杆尖端
处于最低位置(或
者说:推杆尖端处
于与凸轮轴心O最
近的位置)。当凸
轮以等角速度 沿
图 4-6
顺时针方向转动时,
maxvmaxamaxvmaxamaxvmaxa表表31从动件运动规律特性比较?0??h?202??h运动规律冲冲击推荐应用范围等速运动100刚性低速轻载等加速等减速运动200400柔性中速轻载余弦加速度157493柔性中速中载正弦加速度200628高速轻载五次多项式188577高速中载变形梯形加速度200489高速轻载33凸轮轮廓廓线曲线设计在合理地选择了从动件运动规律以后结合一些具体条件就可以进行凸轮轮廓的设计
第3页/共100页
图 4-2
然后重复上 述运动循环。这 样一个复杂的运 动规律是由一个 作等速回转运动 的圆柱凸轮通过 摆动从动件来控 制实现的。其运 动规律完全取决 于凸轮凹槽曲线 形状。
第4页/共100页
图 4-2
由上述例子可以看出,从动件的运动规 律是由凸轮轮廓曲线决定的,只要凸轮轮廓 设计得当,就可以使从动件实现任意给定的 运动规律。
