集成式透氧仪

量程内)，或局部量程。 数字通讯（HART）：250～550Ω，取决于连接回
路中的现场装置的数量（多点模式）。 注：HART 是 HART Communication Fundation
的注册商标。 显示范围：0～100 vol %O2 加热时间：大约 20 分钟
重复性：（包括参比气是自然对流方式的情况） 范围设置最大值的 ±0.5%(不大于 0～25 vol %O2 范围 ) 范围设置最大值的 ±1%(大于 0～25 vol %O2 达到 0～100 vol %O2 范围 )
插入深度为 2.0m 时：大约 12kg(JIS 5K-65)/ 大约 17kg(ANSI 150-4)
插入深度为 3.0m 时：大约 15kg(JIS 5K-65)/ 大约 20kg(ANSI 150-4)
插入深度为 3.6m 时：大约 17kg(JIS 5K-65)/ 大约 22kg(ANSI 150-4)
2
3
系统的基本配置
系统配置—— 分离式
分离式分析仪的系统配置例 2
●参比气采用仪表气。为使校正更精确，应使用 标准气瓶作为校正气。
●应用：大型锅炉和加热炉等的氧浓度进行监测 和控制。在干燥炉和湿度调节器中对湿度进行 监测和控制。
系统配置—— 一体式 一体式分析仪的系统配置例 2
●参比气采用仪表气。为使校正更精确，应使用 标准气瓶作为校正气。
导线连接：G1/2，Pg13.5,M20 1.5mm,1/2NPT 任选 一型
304（JIS）（法兰），哈司特镍合金 B， （lnconel 600,601） 结构：加热器和热电偶可更换结构。非防爆产品。 相当于 NEMA 4X/IP66(仅仅适用于经过压 力补偿的炉内进行再循环)。 终端连接盒体：材料：铝合金 终端连接盒颜色： 盒体：白色（蒙赛尔色度 0.6GY3.1/2.0） 面板：海苔绿（蒙赛尔色度 2.5Y8.4/1.2） 外壳涂层：Polyurethane（聚亚安酯）防腐涂料 与气体的连接：Rc1/4 或 1/4FNPT 导线连接：G1/2, Pg13.5, M20 1.5mm, 1/2 NPT 安装：法兰安装 探头安装角度： 当探头的插入深度小于 2m 时，安装角度 的范围是从水平到垂直向下。当探头的 插入深度为 2.5m 或更长一些时，安装角 度垂直向下（±5°以内），若安装角度 的范围是从水平到垂直向下（±5°以 内），要使用探头保护器。当探头的插入 深度超过 2.5m 时，应垂直向下安装（±5° 以内），并要使用探头保护器。 重量：

产品样本PS-002538, Rev AA2023 年 2 月Micro Motion™ (高准) 技术概述和规格汇总2023 年 2 月高准产品艾默生世界领先的高准科里奥利流量和密度测量设备已为高级测量技术设立了标准。

高准做到了为应对多样化工艺挑战提供优异测量解决方案。

高准优势先进的技术高准致力于技术创新，为应对复杂测量问题提供高性能的解决方案。

广泛的产品范围高准提供种类广泛的流量和密度测量设备，可满足众多过程、应用或流体测量需要。

多种接液材料、管路尺寸以及宽范围的输出选项，以提供出色的系统集成。

可观比拟的价值您将能够通过来自于全球超过 100 万台流量计的在线应用经验以及 40 多年的流量和密度测量经验支持的专家级现场和技术应用服务与支持受益无穷。

高准科里奥利流量和密度仪表2023 年 2 月产品样本32023 年 2 月流量和密度仪表规格表 1: 应用类型连续控制某些型号支持表 2: 测量精度液体质量流量±0.05%±0.05%±0.1%±0.2%±0.05%±0.50%±0.1%±0.1%±0.5%4Micro Motion (高准) 技术概述和规格汇总表 3: 功能表4: 接液材料表 5: 适于标准口径2023 年 2 月产品样本52023 年 2 月高准变送器和控制器6Micro Motion (高准) 技术概述和规格汇总2023 年 2 月产品样本72023 年 2 月变送器和控制器规格输出变量基于浓度的产品流量。

例如，在溶解糖溶液中，仅测量糖的流量；在纯油应用中，仅测量水或油。

现场显示8Micro Motion (高准) 技术概述和规格汇总2023 年 2 月电源输出®产品样本92023 年 2 月以太网输出通过使用高准 EtherNet/IP 模块。

(2)Ethernet/IP 模块不支持 1500 快速灌装以及 3500 和 3700 配料。

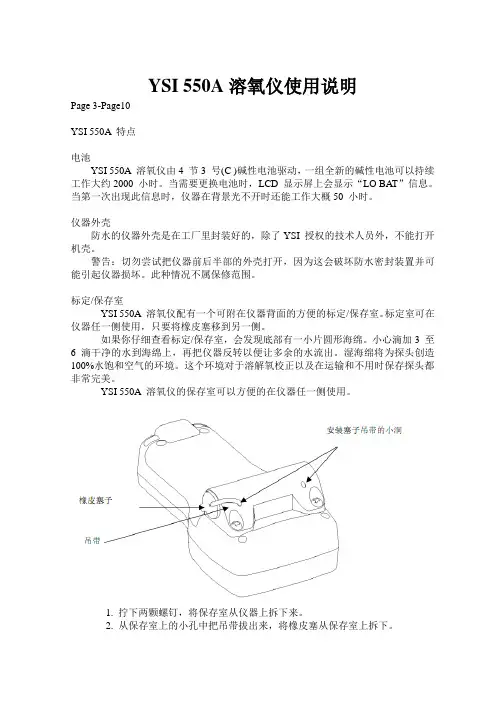

YSI 550A溶氧仪使用说明Page 3-Page10YSI 550A 特点电池YSI 550A 溶氧仪由4 节3 号(C )碱性电池驱动，一组全新的碱性电池可以持续工作大约2000 小时。

当需要更换电池时，LCD 显示屏上会显示“LO BAT”信息。

当第一次出现此信息时，仪器在背景光不开时还能工作大概50 小时。

仪器外壳防水的仪器外壳是在工厂里封装好的，除了YSI 授权的技术人员外，不能打开机壳。

警告：切勿尝试把仪器前后半部的外壳打开，因为这会破坏防水密封装置并可能引起仪器损坏。

此种情况不属保修范围。

标定/保存室YSI 550A 溶氧仪配有一个可附在仪器背面的方便的标定/保存室。

标定室可在仪器任一侧使用，只要将橡皮塞移到另一侧。

如果你仔细查看标定/保存室，会发现底部有一小片圆形海绵。

小心滴加3 至6滴干净的水到海绵上，再把仪器反转以便让多余的水流出。

湿海绵将为探头创造100%水饱和空气的环境。

这个环境对于溶解氧校正以及在运输和不用时保存探头都非常完美。

YSI 550A 溶氧仪的保存室可以方便的在仪器任一侧使用。

1. 拧下两颗螺钉，将保存室从仪器上拆下来。

2. 从保存室上的小孔中把吊带拔出来，将橡皮塞从保存室上拆下。

3. 将吊带塞入保存室上相应的小洞中，重新将橡皮塞装到保存室上。

4. 用两颗螺钉将保存室重新装到仪器上。

手带手带设计可使你毫不费劲舒适地操作55 型。

若手带调节适当，整部仪器可稳固地套在你手上而不致滑掉脱手。

手带可以方便的用于仪器任一侧。

将手带从一侧移到另一侧：1. 将两条粘贴带分开。

2. 将手带从上部和下部的钩子上取下。

3. 将手带穿过仪器另一侧的钩子。

4. 调节手带的长度直至你的手可舒适地动作。

5. 把两条粘贴带粘合。

工作原理探头由一个柱状的银阳极和一个环形的黄金阴极组成。

使用时，探头末端需注满电解液，该溶液含有少量的表面活性剂以增强其湿润作用。

探头前端覆盖有一片渗透性膜，把电极与外界分隔开，但气体可进入。

技术说明书ZR22G、ZR402G、ZR202G型EXAxt现场直接使用的GS 11M12A01-01E氧化锆分析仪和高温湿度分析仪概述这种分析仪由一支探头和一个控制器组成，它既可用作氧化锆分析仪，又可用作高温湿度分析仪。

探头为直插式，控制器采用数字显示。

分析仪有两种型式：分离式和一体式。

一体式即探头和控制器连在一起，为一个整体。

分离式和一体式的氧化锆分析仪不需要使用采样装置，可将探头直接安装在锅炉或熔炉的烟道内壁上来测量气体中的氧浓度。

控制器除显示所测得的氧浓度外，还显示电导池的温度和电势。

这种分析仪大量应用于监测大型或小型锅炉、各种工业熔炉和燃烧装置中燃烧气体的氧浓度，或用于低氧燃烧的控制。

高温湿度分析仪用于连续测量干燥器中热蒸汽的湿度，这种干燥器用电加热器或热蒸汽作为热源。

同干燥器一样，它也可用于湿润器的各种生产应用中，用来测量和控制湿度。

总之，这种分析仪用于这些应用场合能有效地提高生产率。

特点：●探头的内置加热器可在现场进行更换，降低了维护费用。

●探头采用锆电极，其寿命长，可靠性高。

●探头采用三种参比气体补偿的方式（空气自然对流、仪表气和压力补偿气）。

●分离式控制器采用LCD触摸显示屏，操作方便。

●控制器可用作氧分析仪以及高温湿度分析仪。

●一体式分析仪的探头和控制器为一个整体，减少了接线、管道和安装费用。

这种装置采有光学开关，便于现场操作。

●远程维护采用数字通讯（HART），降低了维护费用。

*1●CENELEC，CSA和FM防爆设备安全证书☼☼☼*1：HART是HART Communication Fundation的注册商标。

ZR402G2系统的基本配置系统配置—分离式●自动校正系统采用仪表气作为参比气。

为使校正更精确，应使用标准气瓶作为校正气。

●应用：大型锅炉和加热炉等的氧浓度监测和控制。

在干燥炉和湿度调节器中对湿度进行监测和控制。

系统配置—一体式●一体式分析仪见下图。

●应用：大型锅炉和加热炉等的氧浓度监测和控制。
