中铁建工集团有限公司 合阳体育中心项目临水施工方案 第 2 页 一、工程概况 项目基地位于合阳县城东北，九龙大道与规划凤凰北路交叉口的东北及西北部。设计内容为基地的总平面规划设计及建筑单体设计。包括体育场、体育馆、全民健身活动中心、青少年活动中心。 体育场部分总建筑面积：4415.33m2。其中罩棚部分的建筑面积（一半投影面积）：1290.96 m2，占地面积：3124.27 m2，比赛场地面积（含交通部分）： 24418.02 m2 。 体育馆、全民健身活动中心及青少年活动中心部分总建筑面积：31640.00m2。地上总建筑面积：27640.00m2，其中体育馆地上建筑面积：12000.00m2，全民健 7082.00m2；地下总建筑面积：4000.00m2。

二、编制依据 1、《建筑给水与排水设备安装图集》 L03S002 2、《混凝土和钢筋混凝土排水管》 GB/T11836-2009 3、《室外排水工程》 陕09S3 4、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 5、《建筑给排水设计规范》GB50015-2009 6、《建筑工程施工组织实用手册》 7、《室外排水设计规范》GB50014—2006 8、《建设工程施工现场消防安全技术规范》GB 50720-2011

三、施工安排 现场用水主要由三部分组成：生活用水、生产用水、消防用水。本工程生活用水、生产用水、消防用水和正式给水共用一条管道。生活用水、生产用水、消防用水由给水干管直接引出,再由支管送到各个施工作业层。 现场排水主要由两部分组成：生活污水，雨水。本工程正式雨水管道作为临时污水管道使用，排至室外污水管网。 中铁建工集团有限公司 合阳体育中心项目临水施工方案 主体施工阶段，用DN100管沿建筑物周边布置环线消防管线，布设消防栓。生活给水、生产给水和消防给水采用D=100的PE管，雨污水采用D=300钢筋混凝土管沿道路两边布置，详见施工现场临水布置图。 四、给水管网设计

（一） 现场总用水量 1．施工现场用水参考定额一览表 表1-1 施工用水参考定额 项次 用水对象 单位 耗水量（L) 1 砌筑工程全部用水 m³ 150-250 2 粉刷工程全部用水 m³ 30 3 搅拌用水 m³ 300 4 人工洗砂、石 m³ 1000 5 浇砖 千块 200-250 6 自然养护混凝土 m³ 200-400 7 上水管道工程 m 98

2.生活用水参考定额一览表 表1-2 生活用水参考定额 项次 用水对象 单位 耗水量（L) 1 生活用水 L/人·日 20-30 2 食堂用水 L/人·日 15-20 3 淋浴 L/人·日 50

3．施工用水不均匀系数一览表 表1-3 中铁建工集团有限公司 合阳体育中心项目临水施工方案 施工用水不均匀系数 编号 用水名称 系数 K1 现场施工用水 1.5 K2 施工机械、运输机械 2 K3 施工现场生活用水 1.30—1.50

4． 生产用水 q1=K1×（K2/8×3600）Σ(Q1×N1/T1×b) K1——未预见施工用水系数（1.05～1.15）本式取1.10

Q1——年（季）度工程量，本式按季度计算

N1——施工用水定额，见表1—1

T1——年（季）度有效工作日

b ——每天工作班数，本工程若无特殊注明，均按16小时施工考虑 K2——用水不均衡系数，见表1—2

（1）对混凝土自然养护，有效工作日考虑为95%，则 T1=90×95%=85.5天 （2）对冲洗模板，有效工作日考虑为95%，则 T1=90×95%=85.5天 （3）对搅拌砂浆，有效工作日考虑为90%，则 T1=90×90%=81天 T1=90×90%=81天 （4）对上水管道安装，每日工作班数按两班计算，有效工作日考虑为90%，则 T1=90×90%=81天 将数据代入计算式，得到q1=7.06 L/s 5．施工机械用水 q2=K1×N2×（K3/8×3600）×ΣQ2 N2——施工机械台班用水定额，见表1—1

K3——施工机械用水不均衡系数，见表1—3

Q2——同一种机械台数，见表1—1 中铁建工集团有限公司 合阳体育中心项目临水施工方案 将数据代入计算式，得到 q2=1.1×5×6×2.0/8×3600=0.002 L/s 6．施工现场生活用水 q3=P1×K4×N3/8×3600×b P1——施工现场高峰人数，计划人数30人； N3——施工现场生活用水定额，见表1-2 K4——用水不均衡系数，见表1—2 b ——每日工作班数，本工程按每日三班计算 将数据代入计算式，得到 q3=300×1.4×30/8×3600×3=1.312L/s 7．消防用水量 查表1—1可知，q5=10 L/s 8．总用水量Q的计算 q1+q2+q3=7.06+0.002+1.312=8.374L/s < 10 L/s 因此，Q1= q5+0.5（q1+q2+q3） = 10+0.5×8.112 = 14.5 L/s 9.施工及生活用水管径的计算

)(092.010005.214.35.144100014.3(4)3211mmVqqqD 取管径为100mm。 （二）确定临时给水系统 1．本工程生活用水、生产用水与消防用水合用一根管道,施工临时用水水源均引自市政管网的水源，进水管管径均为DN150，从外线管网接入,给水管线穿越马路时使用D=300的钢筋混凝土管作为套管，出入管均按正式管道安装。 2．供水管线敷设 消防管线敷设，三类临时施工场地消防管线与正式管线相同 施工场地内设地下式消火栓，根据需要现场室外设置 12个地下式消火栓，室外消火栓距路 中铁建工集团有限公司 合阳体育中心项目临水施工方案 边不大于2m,距房屋外墙不小于5m,两消火栓间距不得大于50m。消火栓规格为SA100-1.6型,消火栓给水管道沿建筑物周围埋设，采用DN100PE管为主管。

五、排水管网系统设计 按照有关现场施工卫生设施及雨水、污水排放的设置要求，距路周边2米处和临时道路边设置环形排水明沟（300×200）及二级沉沙池（2000×2000×1500），现场洗泵的污水、雨水及其它渗水由二级沉沙池经排水明沟（上盖篦子）接至市政下水井或污水井内。施工现场生活区设置隔油池，餐厅及操作间污水排至隔油池，再由隔油池排至污水管道，厕所及洗漱污水排至化粪池二级沉淀经污水管排至室外污水管网，三类建筑生活污水管与正式雨水管道共用一根管道，采用d=300钢筋混凝土管，壁厚30mm，施工现场生活区排水管道采用d=160、d=110、d=50PVC排水管。雨污水管线穿越马路时使用D=300的双壁波纹管作为套管，雨水管道按正式管道安装。考虑到正式道路兼作临时道路使用，其中雨水口按合阳县当地习惯做法，施工现场雨水口采用预制混凝土平算单箅雨水口(750×450) ，雨水口也作为正式雨水口。 1、施工工艺流程： 管线工程测量及定位放线→管道沟槽开挖→基础夯实→铺设垫层→铺设管道→承插式灰浆抹口→检查→管沟回填夯实。 2、施工工艺： 1）周围障碍物的清理：在施工前要对施工区域内障碍物进行清理，以保证施工顺利进行。 2）测量放线：根据总平面布置图提供的基准点、制定的管道定位放线图。放出所需控制线及临时控制线。 3）开挖沟槽：排水管道是一条东西方向的管道，从东侧管网最高点到西侧管网最低点排水，每36米设置一个检查井，沟槽底部，工作面每边300mm，沟槽底宽度为1120mm，放坡系数为1:0.3 中铁建工集团有限公司 合阳体育中心项目临水施工方案 注：C1 100mm,C2 90mm, B 520mm 4）人工清底及机械夯实：按照施工图边线进行清理，按照施工图标高找平，确保沟槽尺寸、标高符合要求，机械夯实槽底，确保标高、边线符合要求。 5）铺设垫层：100厚C20混凝土、90厚C20混凝土、分层浇筑，300厚的3：7灰土，150厚的土垫层，垫层铺设完毕后进行沟槽宽度、标高校核，符合施工要求。 6）下管、稳管：下管前先对管道进行质量、外观检查，达到合格要求。使用吊车进行下管，事先确定好吊车位置，必要时沟槽要采取支撑加固。下管时，应使管节承口迎向流水方向。下管、安管不得扰动管道基础。管道就为后，为防止管道滚动，在管道两侧加楔形混凝土块或垫块。 7）对口及灰浆抹口：将承插口内的所有杂物清理干净，管节安装完成后，校对管体的轴线位置与高程，符合设计要求。采用1：2砂浆掺胶黏剂抹口，再抹三角灰，抹口要均匀、饱满，达到合格要求。

8)检查井及雨水口的做法 中铁建工集团有限公司 合阳体育中心项目临水施工方案 （1）、井位放线：根据设计图纸，确定检查井位置及井底高程(详见附图）。 （2）、挖井室槽：根据井室大小尺寸人工开挖，挖完后对槽坑进行整理，确保大小符合要求。 （3）、基础土夯实及浇筑：机械夯实平整合格后，采用C30混凝土浇筑，浇筑均匀、抹平。 （4）、井室砌筑、流槽及抹面：井壁采用MU10烧结实心砖，M10水泥砂浆砌筑将砌筑部位清理干净，井壁采用MU10烧结实心砖，M10水泥砂浆砌筑。砌筑时砖块要大小均匀，灰缝均匀、饱满，符合规范规定的要求。流槽高度为干线管顶高，表面用混凝土（C15）抹面，压实抹光，与上下游管线顺接一致。砌筑完毕后对井室内壁进行抹灰，灰浆要均匀，厚度符合要求。 （5）、井盖、井盖支座、踏步安装：检查井采用d=700mm的铸铁井盖及井盖支座，井内踏步宜采用铸铁踏步，铸铁井盖顶面中间空白处应填铸“排水检查井或排水跌水井”作为区别于其他井室的标志。井盖支座安装用1：3水泥砂浆稳固，踏步在施工井壁时要预埋。材料质量要符合规定要求，安装时按规范安装，符合要求。 （6）、井壁防水：检查井防水采用1：2防水水泥砂浆抹面厚20mm。灰浆均匀，厚度符合要求。管道穿越井壁处应预埋防水套管，然后用密封材料（沥清、麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板、聚硫密封膏，聚胺脂密对膏）填塞打实，严防漏水。

合集下载

临水专项施工方案

临水专项施工方案

目录一、工程概况. (2)二、编制依据. (2)三、设计概括及现场勘查 (2)3.1 施工、消防用水系统设置 (2)3.2 生活用水系统设置 (3)3.3 排水系统设置 (3)3.4 应急排水系统设置 (3)四、施工现场用水量计算及管径选择 (4)五、临时给水布置及管材、设备选择 (5)六、给水管网施工步骤 (6)七、现场排水. (7)八、应急小组. (8)九、附图1：临时给、排水平面布置图附图2：临时给水系统示意图临时用水专项施工方案工程概况河畔新世界（成都）大二期一组团A区13-16号住宅及地下室工程位于成都市南郊华阳区，毗邻俯河及介于华牧路与新成仁路之间，建设单位成都心怡房地产开发有限公司，设计单位中国建筑西南设计研究有限公司，勘察单位四川省川建勘察设计院，监理单位成都万安建设项目管理公司。

工程类型为多层与高层住宅楼，地下室两层，含人防区域，结构类型为框架、框支剪力墙结构。

场区占地面积约18000M2总建筑面积117300M2本工程由10 栋高层住宅及地下2 层（局部一层）大底盘地下室组成。

1 ，2 号楼地上为10 层，高31.3m，剪力墙抗震等级为三级；11，12，13，14号楼地上为18层，高55.3m,剪力墙抗震等级为三级；15，16号楼地上为33层，高97.6m，21，22号楼地上为39层，高115.5m，剪力墙抗震等级为二级。

1号，2号，11号，12号分别各由4个单元组成，13, 14号楼分别由5个单元组成，各号楼每个单元地面上采用抗震缝分为独立的结构单元。

15，16号，21，22号楼均一个单元组成。

本工程结构混凝土分项工程材料拟全部采用商品砼。

现场临时用水主要由部分现场及生活区生活用水、现场临时消防及楼内施工生产用水三部分组成。

排水由现场雨水、现场施工清洗生产污水及部分生活污水排水组成。

二、编制依据1、《建筑设备安装通用图集91SB3给水工程》2、《建筑设备安装通用图集91SB4排水工程》3、《建筑施工安全检查标准》JGJ59—20 1 14、《给水排水设计手册》中国建筑工业出版社第二版7、施工现场勘测情况及项目部临时设施总平面布置图8、成都市建筑行业主管部门及公司有关要求三、设计概括及现场勘查临时用水包括：施工用水、生活用水、消防用水、雨水排水、污水排水。

临水施工方案

临水施工方案

临水施工方案一、临水设计依据《建筑设计防火规范》GBJ16-87；业主提供的现场用水情况。

二、施工用水水源本工程现场施工用水水源由业主提供。

三、现场用水量的计算(一)施工用水量q 1={K1Σ(Q1×N1)/(T1×t)}×{K2∕(8×3600)}式中：Qi --- 施工用水量(1∕s)Ki --- 未预计的施工用水系数(1o5~1.15)Q,——季度工程量Ni --- 施工用水定额T1——季度工作日t——每天工作班数K2——用水不均衡系数现场施工用水主要是混凝土养护用水。

q1={1.05×(5000X250)/(200×2)}×{1.5∕(8×3600)}=0.172(1/s) 1施工机械用水量q 2=K1Σ(Q2XN2)XK3/(8×3600)式中：q2一一机械用水量(1/s)K1——未预计的施工用水系数(1O5~1.15)Q2——同一种机械台数(台)N2--- 施工机械台班用水定额K3--- 施工机械用水不均衡系数本工程没有大型用水机械，可忽略不及。

2施工现场生活用水量q 3=Pι×N3×K√(t×8×3600)式中：q3--- 施工现场生活用水量(1∕s)P1——施工现场高峰昼夜人数N3-- 施工现场生活用水定额K1——施工现场用水不均衡系数t——每天工作班数q3=450×60×1.40∕(2×8×3600)=0.656(1/s)3消防用水量本工程现场面积小于5ha,一般按火灾同时发生一次考虑，消防用水量q5=101∕s o 总用水量(Q)计算因为qι+q2÷Q3+Qι=0.172+0.656=0.828<q5现场总用水量Q=q5=101∕s管径计算d=[4×Q∕(κ×v×1000)]1/2式中：d——配水管直径(m)Q --- 耗水量(1/s)V——管网中水流速度(m∕s),查表得1.5。

现场临水临电施工方案

现场临水临电施工方案

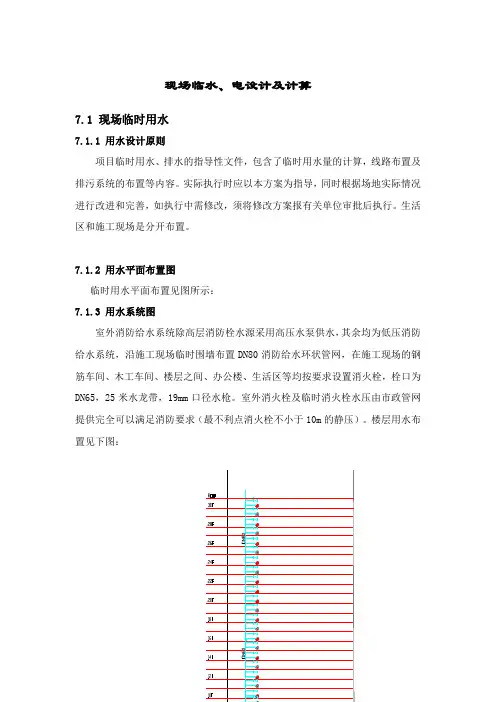

现场临水、电设计及计算7.1 现场临时用水7.1.1 用水设计原则项目临时用水、排水的指导性文件，包含了临时用水量的计算，线路布置及排污系统的布置等内容。

实际执行时应以本方案为指导，同时根据场地实际情况进行改进和完善，如执行中需修改，须将修改方案报有关单位审批后执行。

生活区和施工现场是分开布置。

7.1.2 用水平面布置图临时用水平面布置见图所示：7.1.3 用水系统图室外消防给水系统除高层消防栓水源采用高压水泵供水，其余均为低压消防给水系统，沿施工现场临时围墙布置DN80消防给水环状管网，在施工现场的钢筋车间、木工车间、楼层之间、办公楼、生活区等均按要求设置消火栓，栓口为DN65，25米水龙带，19mm口径水枪。

室外消火栓及临时消火栓水压由市政管网提供完全可以满足消防要求（最不利点消火栓不小于10m的静压）。

楼层用水布置见下图：楼层用水系统图7.1.4 用水计算1.工地用水量可按下式计算：q1=k1(ΣQ1×N1) k2/(8*3600)式中q1——施工用水量（L/S）k1——未预计的施工用水系数（取1.1）Q1——每班计划完成的工程量（按混凝土工程计算600m3）N1——施工用水定额（查建筑施工计算手册见下表）k2——用水不均衡系数（取1.5）q1=1.1×600×300×1.5/（8×3600）=10.31L/S2.机械用水量计算施工机械用水量可按下式：q2=k1( Q2N2)K3/8×3600式中K1——未预计施工用水系数，取1.1Q2——同一种机械台数，取主要用水机械，试压泵2台 N2——施工机械台班用水定额，试压泵取4×300L K3——施工机械用水不均衡系数，取1.15施工机械用水量q2=1.10×2×4×300×1.15/(8×3600)=0.105 L/S3.消防用水量计算施工人数在5000以内，用水量取10 L/S ；用水量取q5= 10 L/S 。

临水施工方案

临水施工方案

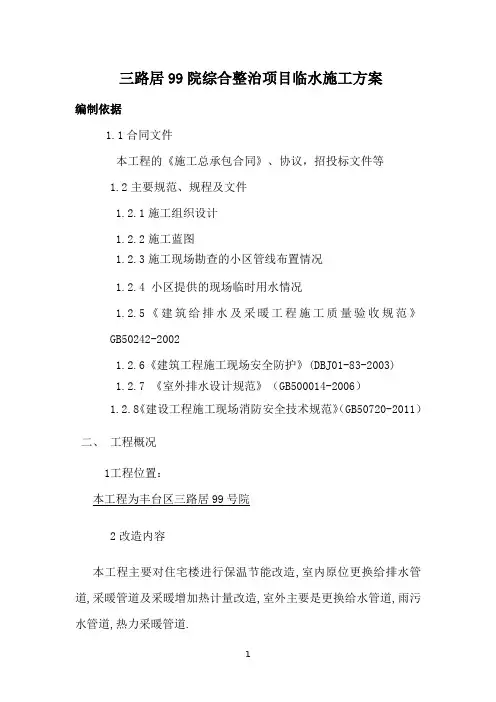

三路居99院综合整治项目临水施工方案编制依据1.1合同文件本工程的《施工总承包合同》、协议，招投标文件等1.2主要规范、规程及文件1.2.1施工组织设计1.2.2施工蓝图1.2.3施工现场勘查的小区管线布置情况1.2.4 小区提供的现场临时用水情况1.2.5《建筑给排水及采暖工程施工质量验收规范》GB50242-20021.2.6《建筑工程施工现场安全防护》(DBJ01-83-2003)1.2.7 《室外排水设计规范》（GB500014-2006）1.2.8《建设工程施工现场消防安全技术规范》（GB50720-2011）二、工程概况1工程位置：本工程为丰台区三路居99号院2改造内容本工程主要对住宅楼进行保温节能改造,室内原位更换给排水管道,采暖管道及采暖增加热计量改造,室外主要是更换给水管道,雨污水管道,热力采暖管道.单体建筑概况：总面积30297平方米3、主要用水情况现场主要用水部位为生产用水，生活用水和消防用水三种。
