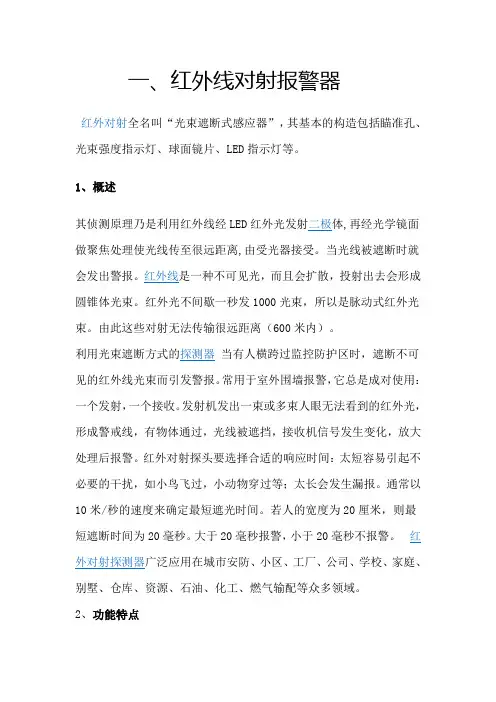

一、红外线对射报警器红外对射全名叫“光束遮断式感应器”，其基本的构造包括瞄准孔、光束强度指示灯、球面镜片、LED指示灯等。
1、概述其侦测原理乃是利用红外线经LED红外光发射二极体,再经光学镜面做聚焦处理使光线传至很远距离,由受光器接受。
当光线被遮断时就会发出警报。
红外线是一种不可见光，而且会扩散，投射出去会形成圆锥体光束。
红外光不间歇一秒发1000光束，所以是脉动式红外光束。
由此这些对射无法传输很远距离（600米内）。
利用光束遮断方式的探测器当有人横跨过监控防护区时，遮断不可见的红外线光束而引发警报。
常用于室外围墙报警，它总是成对使用：一个发射，一个接收。
发射机发出一束或多束人眼无法看到的红外光，形成警戒线，有物体通过，光线被遮挡，接收机信号发生变化，放大处理后报警。
红外对射探头要选择合适的响应时间：太短容易引起不必要的干扰，如小鸟飞过，小动物穿过等；太长会发生漏报。
通常以10米/秒的速度来确定最短遮光时间。
若人的宽度为20厘米，则最短遮断时间为20毫秒。
大于20毫秒报警，小于20毫秒不报警。
红外对射探测器广泛应用在城市安防、小区、工厂、公司、学校、家庭、别墅、仓库、资源、石油、化工、燃气输配等众多领域。
2、功能特点▼ 有线，总线兼容，现场全息实时报告▼ 专用DSP芯片，专利多维容错，真检测报警技术▼ 使用偏蚀式球面高精度光学聚焦镜▼ 智能功率发射，自主开发的芯片能够自动的感知周围环境的变化，根据环境状况来自动调整对射的发射功率，大大延长了发射管的使用寿命，也降低电能▼ 数字模糊人工智能识别，采用人工智能模糊判断，误报率降至最低▼ 上下光学镜片同时调整结构，使调整更快，更准确▼ 全功能诊断，环境自适应3、技术参数▼ 型号：AX-80▼ 警戒距离：室外80米▼ 光束数：2束▼ 探测方式：红外线脉冲可调式，2光束同时遮断检知式▼ 消耗电流：40mA/max▼ 电源电压：DC13.8～24V AC11V～18V▼ 环境温度：-25℃～+55℃▼ 光源：长波段双光束红外LED▼ 报警输出：IC继电器接点输出，接点容量DC30V/0.5A MAX▼ 感应速度：50～700毫秒可二、脉冲电子围栏（一）电子围栏：1简介电子围栏是目前最先进的周界防盗报警系统，它由电子围栏主机和前端探测围栏组成。
红外对射模块和人体红外传感器的工作原理摘要：本文详细探讨了红外对射模块和人体红外传感器的工作原理，通过深入解析其内部构造和工作机制，揭示了这两种传感器在安全防范、环境监测等领域的广泛应用。
文章还通过具体的实例，展现了红外技术在实际应用中的优势与特点。
一、红外对射模块工作原理红外对射模块是一种利用红外线进行信号传输的设备，其工作原理基于光电转换技术。
当红外线照射到物体上时，会引发光电效应，使得电子从束缚状态跃迁至自由状态，从而形成电流。
这个电流经过处理后，即可转化为可被识别的信号。
具体来说，红外对射模块由发射器、接收器、信号处理电路等部分组成。
发射器发出特定波长的红外线，当这些光线遇到障碍物时，会被反射回来并被接收器接收。
接收器将反射回来的光线转换为电信号，经过信号处理电路的处理，即可识别出障碍物的位置和形状。
二、人体红外传感器工作原理人体红外传感器则是一种专门用于探测人体红外辐射的传感器。
人体的正常体温约为37℃，而人体会发出特定波长的红外线。
人体红外传感器正是利用这一特性，通过测量人体红外辐射的强度和分布，来探测人体是否存在。
人体红外传感器通常由光学系统、热敏元件和信号处理电路组成。
光学系统负责收集人体发出的红外线，并将其聚焦到热敏元件上。
热敏元件是一种能够感应温度变化的元件，当接收到人体红外线时，其电阻值会发生变化，从而产生电信号。
最后，信号处理电路将电信号进行放大、滤波和比较等处理，以判断人体是否存在。
三、实际应用红外对射模块和人体红外传感器在实际应用中具有广泛的前景。
例如，在智能家居系统中，红外对射模块可用于门窗防盗报警；在商场或仓库等场合，人体红外传感器可以检测到入侵者，并与报警系统联动，实现自动报警。
此外，在医疗领域，人体红外传感器也可用于监测患者的体温变化。
总结：本文详细探讨了红外对射模块和人体红外传感器的工作原理及其在实际应用中的优势与特点。
这两种传感器基于不同的工作原理，但在安全防范、环境监测等领域中具有广泛的应用前景。
红外线对射传感器如图2-5为红外线对射传感器功能演示图图2-5 红外线对射传感器功能演示图(1)红外线对射传感器工作原理红外线对射传感器包括红外线脉冲发射器和红外线脉冲接收﹑解码器并将发射头和接收头装配在一个金属机座上。
如图2-6所示为红外线对射传感器发射电路。
发射器电路是由具有4个2输入的与非门CD4011组成的多谐振荡器，其振荡频率取决于W1﹑C1,图5所示参数对应的频率为1～15KHz,三极管驱动后发出红外光脉冲信号。
1231C1ACD4011564IC1BCD40118910IC1CCD4011121311IC1DCD4011R1 10K9013C10.01uFW122KW21KFS 图2-6 红外线对射传感器发射器电路如图2-7所示为红外线对射传感器接收电路。
接收器电路包括红外光－电转换探头﹑放大器﹑译码器及功率开关控制元件等组成。
红外接收管JS须与发射管FS配对使用，当红外接收管JS接收到因人体阻挡而反射回的红外脉冲信号后，并经IC2放大器后加至IC3译码器。
IC3译码器是采用锁相环音频译码集成电路LM567，它要求输入信号不小于25mv ，当调节W1使其接收器中心频率与发射器的高频频率步调一致时，LM567的输出端⑧脚将产生一低电平跃变信号。
LM567的中心频率为04711.1f R C ﹙2-1﹚如图2-7所示参数对应的频率约为1～12KHz 。
当红外线对射传感器检测到有入侵信号时，发射器接收到人体阻挡而反射回的红外脉冲信号然后经信号放大后LM567的输出端⑧脚将产生一低电平跃变信号，此时报警电路立即响起语音报警声。
图2-7 红外线对射传感器接收电路(2) 红外线对射传感器的滤波环节由于红外线对射传感器一般都工作在室外，为了防止室外自然光或太阳光、汽车灯光的干扰，或防止入侵者以红外光源干扰，每个生产厂家对自己的红外发射源都会加以调制，以不同的调制频率工作，同时在接收端加以解调，只接收该频率段的红外光源，从而防止干扰和恶意入侵。
红外对射报警器原理
红外对射报警器是一种常用于安防系统中的装置，它基于红外射线的原理来实现远程监测和报警功能。
其主要构成部分包括发送器和接收器两部分。
发送器通过红外光源发射一束红外射线，而接收器则装有红外光敏元件，用于接收来自发送器的红外射线。
当发送器和接收器之间的红外射线受到遮挡时，接收器会检测不到红外光信号，从而触发报警系统。
红外对射报警器的工作原理是基于遮挡检测。
当没有人或物体遮挡红外射线时，发送器发出的红外射线会直接照射到接收器上，接收器会将此作为正常状态。
而当有人或物体进入红外射线之间时，红外射线会被遮挡，接收器检测不到红外光信号，将判定为异常状态并触发报警系统。
红外对射报警器具有高灵敏度和可靠性的特点。
它可以通过调节发送器和接收器之间的距离来适应不同的安装环境。
通常情况下，发送器和接收器被分别安装在需要保护的区域的两侧，如门、窗户或走廊等位置。
除了用于室内安防系统外，红外对射报警器还广泛应用于室外环境中，如墙壁、围墙等。
在这些情况下，红外对射报警器可以提供有效的安全防护，及时发现入侵者并触发报警，起到保护人员和财产的作用。
总的来说，红外对射报警器通过红外射线的遮挡检测来实现对
入侵行为的感知和报警。
它是一种简单、可靠的安防设备，在提供有效保护的同时也易于安装和操作。
