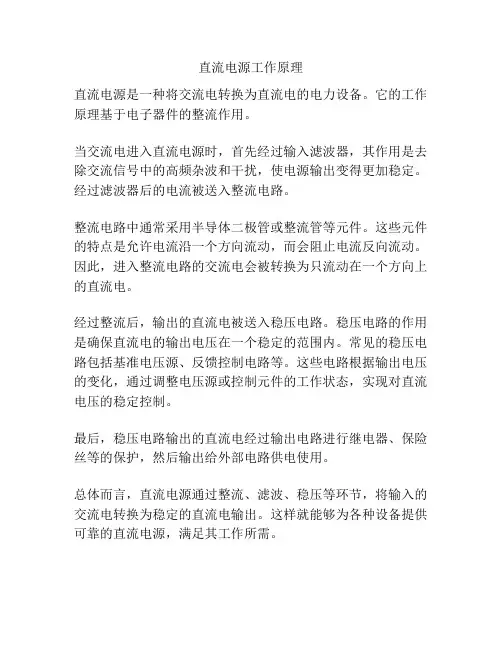

直流电源工作原理
直流电源是一种将交流电转换为直流电的电力设备。
它的工作原理基于电子器件的整流作用。
当交流电进入直流电源时，首先经过输入滤波器，其作用是去除交流信号中的高频杂波和干扰，使电源输出变得更加稳定。
经过滤波器后的电流被送入整流电路。
整流电路中通常采用半导体二极管或整流管等元件。
这些元件的特点是允许电流沿一个方向流动，而会阻止电流反向流动。
因此，进入整流电路的交流电会被转换为只流动在一个方向上的直流电。
经过整流后，输出的直流电被送入稳压电路。
稳压电路的作用是确保直流电的输出电压在一个稳定的范围内。
常见的稳压电路包括基准电压源、反馈控制电路等。
这些电路根据输出电压的变化，通过调整电压源或控制元件的工作状态，实现对直流电压的稳定控制。
最后，稳压电路输出的直流电经过输出电路进行继电器、保险丝等的保护，然后输出给外部电路供电使用。
总体而言，直流电源通过整流、滤波、稳压等环节，将输入的交流电转换为稳定的直流电输出。
这样就能够为各种设备提供可靠的直流电源，满足其工作所需。

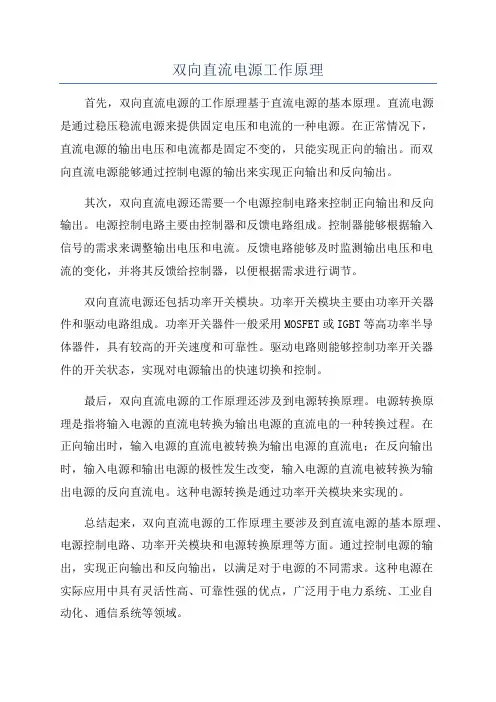

双向直流电源工作原理首先，双向直流电源的工作原理基于直流电源的基本原理。
直流电源是通过稳压稳流电源来提供固定电压和电流的一种电源。
在正常情况下，直流电源的输出电压和电流都是固定不变的，只能实现正向的输出。
而双向直流电源能够通过控制电源的输出来实现正向输出和反向输出。
其次，双向直流电源还需要一个电源控制电路来控制正向输出和反向输出。
电源控制电路主要由控制器和反馈电路组成。
控制器能够根据输入信号的需求来调整输出电压和电流。
反馈电路能够及时监测输出电压和电流的变化，并将其反馈给控制器，以便根据需求进行调节。
双向直流电源还包括功率开关模块。
功率开关模块主要由功率开关器件和驱动电路组成。
功率开关器件一般采用MOSFET或IGBT等高功率半导体器件，具有较高的开关速度和可靠性。
驱动电路则能够控制功率开关器件的开关状态，实现对电源输出的快速切换和控制。
最后，双向直流电源的工作原理还涉及到电源转换原理。
电源转换原理是指将输入电源的直流电转换为输出电源的直流电的一种转换过程。
在正向输出时，输入电源的直流电被转换为输出电源的直流电；在反向输出时，输入电源和输出电源的极性发生改变，输入电源的直流电被转换为输出电源的反向直流电。
这种电源转换是通过功率开关模块来实现的。
总结起来，双向直流电源的工作原理主要涉及到直流电源的基本原理、电源控制电路、功率开关模块和电源转换原理等方面。
通过控制电源的输出，实现正向输出和反向输出，以满足对于电源的不同需求。
这种电源在实际应用中具有灵活性高、可靠性强的优点，广泛用于电力系统、工业自动化、通信系统等领域。
直流稳压电源设计与制作实验报告一、引言直流稳压电源是电子设备中常用的电力供应装置，它能够将交流电源转化为稳定的直流电压，并具备稳定输出电压的能力。
本实验旨在设计和制作一台简单的直流稳压电源，通过实验验证其性能指标并探讨其工作原理与特点。
二、实验目的1.了解直流稳压电源的基本工作原理；2.学习使用稳压集成电路进行电源稳压；3.设计并制作一台简单的直流稳压电源。
三、实验原理1. 直流稳压电源的基本工作原理直流稳压电源主要由变压器、整流滤波电路和稳压调节电路组成。
其中，变压器用于将市电转换为适合整流滤波电路工作的交流电源；整流滤波电路用于将变压器输出的交流电转换为近似稳定的直流电；稳压调节电路用于控制输出电压的稳定性，保证负载电流在一定范围内变化时输出电压保持不变。
2. 稳压集成电路的原理稳压集成电路是直流稳压电源中常用的调压元件，其具有稳定输出电压的特点。
常见的稳压集成电路有LM78xx系列和LM317系列，它们在不同的输入电压范围和输出电压范围上都有应用。
这些集成电路内部集成了反馈电路，通过控制电源输出端与负载之间的电流来调整输出电压。
四、实验材料和设备1.变压器2.整流滤波电路元件3.稳压集成电路4.电阻、电容等辅助元器件5.多用途电源板、电路实验台等设备五、实验步骤及结果1. 设计电路图根据实验要求和电源稳定性要求，设计直流稳压电源的电路图。
2. 制作电路根据设计的电路图，将电路实际制作在多用途电源板上。
3. 连接电路将稳压集成电路、变压器和其他电路元件按照电路图进行正确连接。
4. 调试电路接入交流电源后，使用万用表测量输出电压，并调节稳压集成电路的引脚来控制输出电压的稳定性。
5. 实验结果根据调试结果记录并分析直流稳压电源的输出电压稳定性、负载调节性能等指标，并对实验结果进行讨论和总结。
六、实验讨论与总结根据实验结果，我们可以得出直流稳压电源的设计与制作是成功的。
通过稳压集成电路的控制，我们实现了输出电压的稳定性，并能够在一定范围内对负载进行调节。

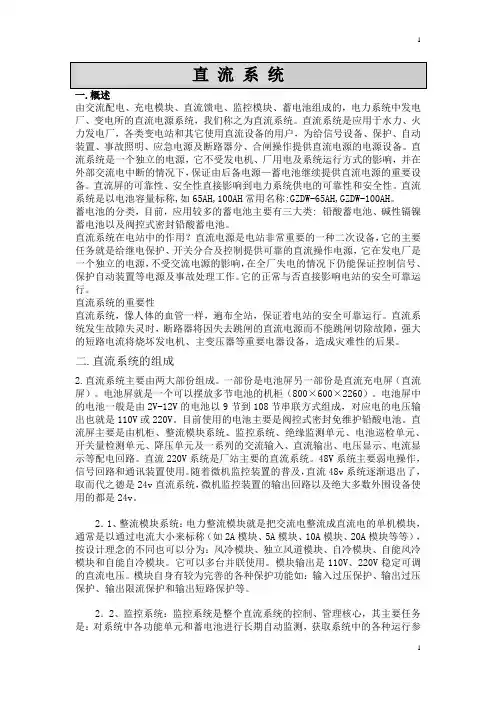

直流系统一.概述由交流配电、充电模块、直流馈电、监控模块、蓄电池组成的，电力系统中发电厂、变电所的直流电源系统，我们称之为直流系统。
直流系统是应用于水力、火力发电厂，各类变电站和其它使用直流设备的用户，为给信号设备、保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备。
直流系统是一个独立的电源，它不受发电机、厂用电及系统运行方式的影响，并在外部交流电中断的情况下，保证由后备电源—蓄电池继续提供直流电源的重要设备。
直流屏的可靠性、安全性直接影响到电力系统供电的可靠性和安全性。
直流系统是以电池容量标称,如65AH,100AH常用名称:GZDW-65AH,GZDW-100AH。
蓄电池的分类，目前，应用较多的蓄电池主要有三大类: 铅酸蓄电池、碱性镉镍蓄电池以及阀控式密封铅酸蓄电池。
直流系统在电站中的作用？直流电源是电站非常重要的一种二次设备，它的主要任务就是给继电保护、开关分合及控制提供可靠的直流操作电源，它在发电厂是一个独立的电源，不受交流电源的影响，在全厂失电的情况下仍能保证控制信号、保护自动装置等电源及事故处理工作。
它的正常与否直接影响电站的安全可靠运行。
直流系统的重要性直流系统，像人体的血管一样，遍布全站，保证着电站的安全可靠运行。
直流系统发生故障失灵时，断路器将因失去跳闸的直流电源而不能跳闸切除故障，强大的短路电流将烧坏发电机、主变压器等重要电器设备，造成灾难性的后果。
二.直流系统的组成2.直流系统主要由两大部份组成。
一部份是电池屏另一部份是直流充电屏（直流屏）。
电池屏就是一个可以摆放多节电池的机柜（800×600×2260）。
电池屏中的电池一般是由2V-12V的电池以9节到108节串联方式组成，对应电的电压输出也就是110V或220V。
目前使用的电池主要是阀控式密封免维护铅酸电池。
直流屏主要是由机柜、整流模块系统、监控系统、绝缘监测单元、电池巡检单元、开关量检测单元、降压单元及一系列的交流输入、直流输出、电压显示、电流显示等配电回路。
